BRUKSANVISNING MTRS10 BLACK & DECKER

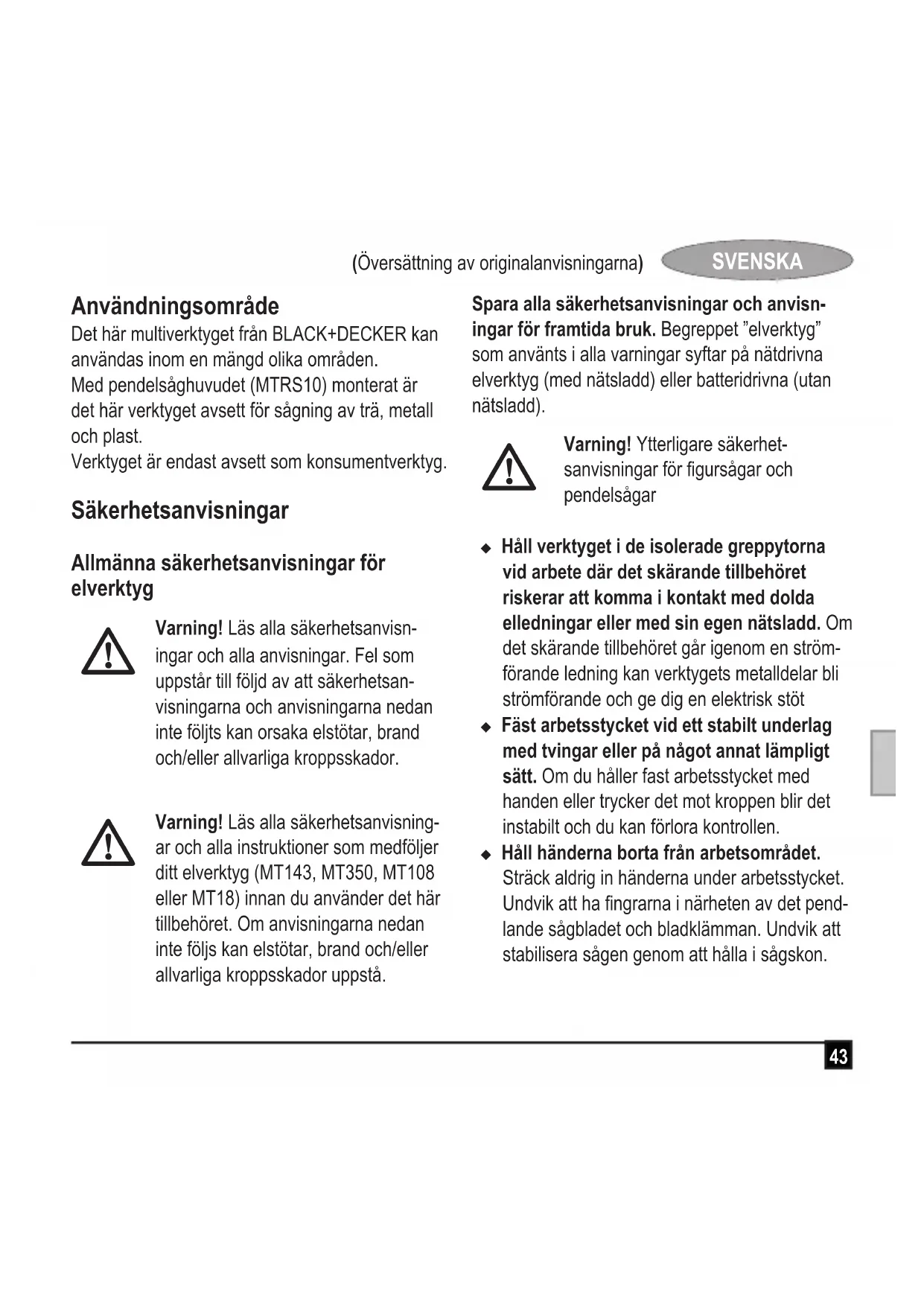

Varning! Läs alla säkerhetsanvisn- ingar och alla anvisningar. Fel som uppstår till följd av att säkerhetsan- visningarna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Varning! Läs alla säkerhetsanvisning- ar och alla instruktioner som medföljer ditt elverktyg (MT143, MT350, MT108 eller MT18) innan du använder det här tillbehöret. Om anvisningarna nedan inte följs kan elstötar, brand och/eller allvarliga kroppsskador uppstå. Spara alla säkerhetsanvisningar och anvisn- ingar för framtida bruk. Begreppet ”elverktyg” som använts i alla varningar syftar på nätdrivna elverktyg (med nätsladd) eller batteridrivna (utan nätsladd).

Varning! Ytterligare säkerhet- sanvisningar för gursågar och pendelsågar u Håll verktyget i de isolerade greppytorna vid arbete där det skärande tillbehöret riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Om det skärande tillbehöret går igenom en ström- förande ledning kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt u Fäst arbetsstycket vid ett stabilt underlag med tvingar eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen. u Håll händerna borta från arbetsområdet. Sträck aldrig in händerna under arbetsstycket. Undvik att ha ngrarna i närheten av det pend- lande sågbladet och bladklämman. Undvik att stabilisera sågen genom att hålla i sågskon.44 (Översättning av originalanvisningarna) SVENSKA u Håll sågbladen välslipade. Slöa eller skadade sågblad kan orsaka att sågen kommer i svängning eller stannar helt när den belastas. Använd alltid en typ av sågblad som är lämplig för det material du ska såga i och för hur du ska såga. u Vid sågning i rör och liknande ska du se till att de inte innehåller vatten, elledningar, osv. u Undvik att vidröra arbetsstycket eller sågbladet direkt efter sågning. De kan bli mycket varma. u Var uppmärksam på dolda faror innan du sågar i väggar, golv eller tak; kontrollera om det nns rör eller elledningar. u Sågbladet fortsätter att röra sig en kort stund efter att du har släppt strömbrytaren. Stäng alltid av verktyget och vänta tills sågbladet har stannat helt innan du lägger ifrån dig det.

Varning! Sågning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade. u Användningsområdet beskrivs i den här bruk- sanvisningen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisnin- gen utförs med verktyget, kan personer och/ eller egendom skadas. Funktioner (g. A) Verktyget som visas är MT143. Andra verktyg kan också användas med det här verktygshuvudet. Det här verktyget har några eller samtliga av följande funktioner.

12. Spak för fastspänning av sågbladet

Montering Varning! Innan du gör något av nedanstående ska du ta bort batteriet från verktyget och kontrollera att sågbladet har stannat. Ett sågblad som nyligen har använts kan vara hett. Montera sågbladet (g. A) u Håll verktyget borta från kroppen u Dra spaken för fastspänning av sågbladet (12) uppåt för att lossa på låsningsmekanismen. u Sätt ned bladskaftet helt i sågbladsfästet (11).45 (Översättning av originalanvisningarna) SVENSKA u Tryck spaken för fastspänning av sågbladet (12) nedåt för att spänna fast bladet. Obs! Bladet kan installeras med tänderna uppåt för att underlätta slätsågning Ta bort sågbladet (g. A) Varning! Varning för brännsår: Vidrör inte bladet direkt efter att du har använt det. Kontakt med bladet kan orsaka personskada. u Dra spaken för fastspänning av sågbladet (12) uppåt för att lossa på låsningsmekanismen. u Ta bort sågbladet. Användning Slå på och av Obs! Kontrollera att framåt/bakåtreglaget (2) inte är i låst läge. u Slå på verktyget genom att trycka in ström- brytaren för variabel hastighet (1). Verktygets hastighet beror på hur hårt du trycker på strömbrytaren. u Slå av verktyget genom att släppa strömbry- taren för variabel hastighet (1). Sågning u Håll alltid i verktyget med båda händerna. u Låt sågbladet gå i några sekunder innan du börjar såga. u Tryck bara försiktigt på sågen medan du sågar. u Om det är möjligt bör du hålla sågskon (13) try- ckt mot arbetsstycket när du arbetar. På så sätt får du bättre kontroll över verktyget. Dessutom minskar vibrationerna från verktyget och bladet skyddas. Råd för optimal användning Sågning i trä u Spänn fast arbetsstycket ordentligt och ta bort spikar och metallföremål. u Håll verktyget med båda händerna och håll sågskon (13) tryckt mot arbetsstycket. Såga i metall Tänk på att det tar mycket längre tid att såga i metall än i trä. u Välj ett sågblad som lämpar sig för metallsågn- ing. Använd ett ntandat sågblad för järnhaltiga metaller och ett grövre sågblad för icke-järn- haltiga metaller. u Vid sågning av tunn metallplåt tvingar du fast en överbliven träbit på arbetsmaterialets under- sida och sågar genom båda lagren som en dubbelsmörgås. u Smörj såglinjen med olja innan du sågar.46 (Översättning av originalanvisningarna) SVENSKA Tillbehör Verktygets prestanda beror på vilka tillbehör du använder. Tillbehör från BLACK+DECKER och Piranha håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Med dessa tillbehör får du ut mesta möjliga av verktyget. Tekniska data MTJS1 (14.4V) (H1) MTJS1 (Max) (H1) Tomgångshastighet min

0-2700 0-3200 Slaglängd mm 20 20 Max. bladlängd mm 130 130 Vikt kg 1.51 1.63 Ljudnivå enligt EN 60745: Ljudnivå (L

) 91.2 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Skivsågning (a h, B ) 8.0 m/s

Träbjälklagssågning (a h, WB ) 7.7 m/s

Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Ga- rantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om: u Produkten har använts i kommersiellt eller yrkesmässigt syfte eller i uthyrningssyfte. u Produkten har utsatts för felaktig användning eller skötsel. u Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse. u Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.47 (Översättning av originalanvisningarna) SVENSKA Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktor- iserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt fullständiga serv- icevillkor och kontaktuppgifter nns på Internet: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya BLACK+DECKER-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket BLACK+DECKER och vårt produktsortiment åternns på www.blackanddecker.se EG-deklaration om överensstämmelse MASKINDIREKTIV

MTRS10 Black & Decker garanterar att produkterna som beskrivs under ”Tekniska data” uppfyller: 2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-11 De här produkterna överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande adress eller titta i slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 29/10/201448 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruksområde Dette erbruksverktøyet fra BLACK+DECKER er konstruert for mange typer gjør det selv-oppgaver. Når du bruker bajonettsaghodet (MTRS10), passer verktøyet for saging i tre, metall og plast. Verktøyet er beregnet bare som konsumentverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektro- verktøy
