GEBRUIKSAANWIJZING MTRS10 BLACK & DECKER

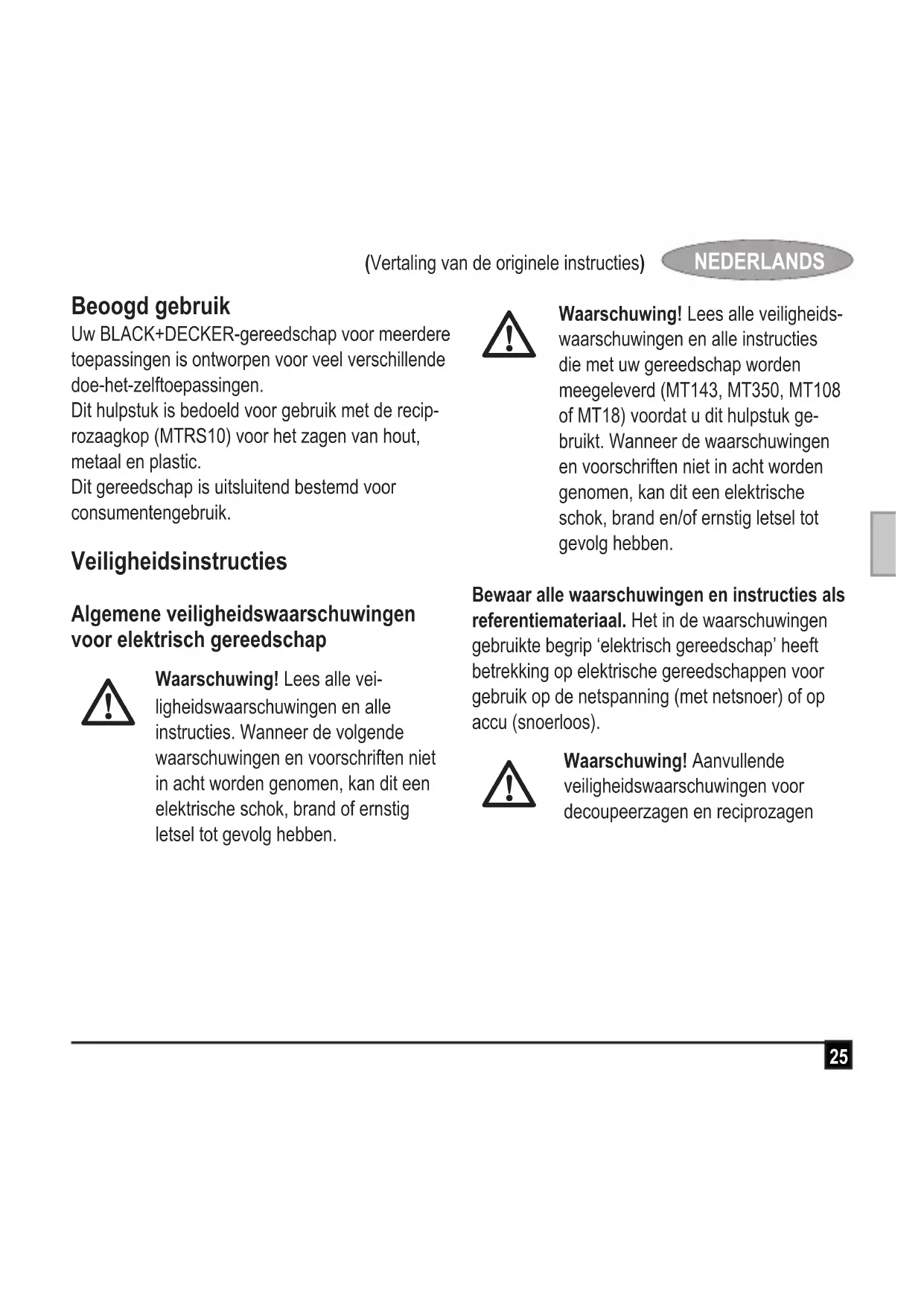

Uw BLACK+DECKER-gereedschap voor meerdere toepassingen is ontworpen voor veel verschillende doe-het-zelftoepassingen.

Dit hulpstuk is bedoeld voor gebruik met de recip-rozaagkop (MTRS10) voor het zagen van hout, metaal en plastic.

Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies die met uw gereedschap worden meegeleverd (MT143, MT350, MT108 of MT18) voordat u dit hulpstuk gelebruikt. Wanner de waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialiaal. Het in de waarschuwingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor decoupeerzagen en reciprozagen

NEDERLANDS

(Vertaling van de originele instructies)

Houd het gereedschap vast bij de geisoleerde greepoppervlakken als u een handeling uitvoert waar bij het snijdende hulpstuk met onzichtbare draden of met het eigena snoer in aanraking kan komen. Als een draad onder spanning worden geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en krijgt u möglichk een elektrische schok
Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zetten en te steunen. Als u het werkstuk met de hand of gegen uw lichaam vasthoudt, is het Niet stabel en kunt u de controle over het gereedschap verliezen.
Blijf met uw handen uit de buurt van het snijgebied. Steek uw handen nooit onder het werkstuk. Blijf met uw vingers en duim uit de buurt van het heen en weer bewegende blad en van de heen en weer bewegende bladklem. Houd de zaag Niet in evenwicht door de zool vast te houden.
Houd bladen scherp. Door botte of beschadigde bladen kan de zaag onder druk afwijken of blijven steken. Gebruik algijd het juiste type zaagblad voor het werkstukmaterial en het type zaagsnede.

Als u een pijp of buis gaat doorzagen,
controleert u of deze geen water, elektrische
bedrading, enzovoort, bevat.
Raak het werkstuk of het blad Niet meteen na het zagen aan. Ze können zeer heet worden.
Wees bedacht op verborgen gezaren. Controller waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds zaagt.
Nadat u de schakelaar hebt losgelaten blijf het blad bewegen. Schakel het gereedschap algijd uit en wacht tot het zaagblad volledig tot stilstand is gekomen voordat u het gereedschap neerlegt.

Waarschuwing! Contact met of inademing van het stof dat bij het zagen vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat special is ontworpen ter beschering gegen stoffen en dampen, en verzeker u ervan dat andere Personen die zich op de werkloer bevinden of deze betreden, eveneens zich beschermd.

In deze instructiehandleiding worden het beoogde gebruik beschreven. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen.

Functies (fig. A)

Het gereedschap dat worden weergegeven is MT143. Andere hulpstukken zijn beschikbaar om samen met dit hulpstuk te gebruiken.

Dit gereedschap kan de volgende onderdelen bevatten:

1. Reciprozaagkop
2. Bladklem
3. Blackklemhendel
   13.Zool

Monteren

Waarschuwing! Verwijder de accu uit het het gereedschap en wacht tot het zaagblad stilstaat voordat u de volgende handelingen uitvoert. Zaagbladen die kort tevoren in gebruik zijn geweest, können heetijken.

Zaagblad aanbrengen (fig. A)

Houd het apparaat van het lichaam af

Trek de bladklemhendel (12) maar boven om het bladklemmechanisme te ontrendelen.
Plaats de schacht van het blad volledig in de bladklemsteling (11).
Verplaats de bladklemhendel (12) maar beneden om het bladklemmechanisme te vergrendelen.

Opmerking: het blad kan met de tanden omhoog worden geinstalleerd voor eenvoudiger reciprozagen

Zaagblad verwijderen (fig. A)

Waarschuwing! Verbrandingsgevaar: Raak het blad Niet onmiddelijk na gebruik aan. Aanraking van het blad kan leiden tot letsel.

Trek de bladklemhendel (12) maar boven om het bladklemmechanisme te ontgrendelen.
Verwijder het blad.

Gebruik van het apparatus

In- en uitschakelen

Opmerking: zorg ervoor dat de achechteruit-schakelaar (2) Niet in de vergrendelde stand staat.

U schakelt het gereedschap in door op de schakelaar met variabele snugheden (1) te drukken. De snugheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt.

NEDERLANDS

(Vertaling van de originele instructies)

U schakelt het gereedschapuit door deschakelaar voor variabele snelheden (1) los te laten.

Zagen

Houd het gereedschap altijd met beiden handen vast.
Laat het blad een pau seconden vrij bewegen voordat u begint te zagen.
Voer slechts geringe druk op het gereedschapuit terwijl u zaagt.
Druk indien möglich de zool (13)ijdens het zagen altijd gegen het werkstuk. Hierdoor hebt umeer controle over het gereedschap en treden minder trillingen op. Bovendien worden zo voorkomen dat het blad worden beschadigd.

Tips voor optimaal gebruik Hout zagen

Klem het werkstuk goed vast en verwijder alle spijkers en metalen objecten.
Houd het gereedschap met beiden handen vast en druk de zool (13) tijdens het zagen gegen het werkstuk.

Metaal zagen

Houd er rekening mee dat het zagen bij metaal veel meerijd kosten dan bij hout.

Gebruik een zaagblad dat geschikt is voor het zagen van metaal. Gebruik een zaagblad met fijn te tanden voor ijzer en ijzerhoudende metalen en een ruwer zaagblad voor andere metalen.
Klem bij dun plaatmetaal een stuk afvalhout aan dechterzijde van het werkstuk en zaag door beidenlagen.
Breng een oliefilm aan langs de gewenste zaaglijk.

Accessoires

De prestaties van het gereedschapং aan fankelijk van de gebruike accessoires. Accessoires van BLACK+DECKER en Piranhaং ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kutu uw gereedschap nog beter latent presteren.

Technische gegevens

		MTJS1 (14.4V) (H1)	MTJS1 (Max) (H1)
Onbelast toerental min	-1	0-2700 0-3200
Slaglengte	mm 20	20
Maximale bladlengte	mm 130	130
Gewicht	kg 1.51	1.63

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (LpA) 80.2 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (LwA) 91.2 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

In planken zagen (ah, B) 8.0 m/s2, meetonzekerheid (K) 1.5 m/s2

Houten balken zagen (ah, WB) 7.7 m/s2, meetonzekerheid (K) 1.5 m/s2

Garantie

Black & Decker heeft vertrouwen in haar producten en kBiedt een uitstekende garantie. Deze garantie-bepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kostenoze verranging van defecte onderdelen, de reparatie van het product of de verranging van het product, tenzij:

Het product is gezrukt voor handelsdoelinden, professionele toepassingen of verhuurdoelinden.
Het product onoordeelkundig is gebruikt.
Het product is beschadigd door invloeden van buitenaf of door een ongeval.
Reparations zich uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel.

NEDERLANDS

(Vertaling van de originele instructies)

Om een beroep te doeop de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onsene servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op dechterzijde van deze handeiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op once website www.blackand-decker.nl om te worden geinformeerd over{nieuwe producten en speciale aanbiedingen. Verdere informatatie over het merk BLACK+DECKER en once producten vindt u op www.blackanddecker.nl

EG-conformiteitsverklaring

MACHINERICHTLIJN

MTRS10

Black & Decker verklaart dat deze producten, die bijn beschreiben onder 'Technische gegevens', voldoen aan: 2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-11

Deze producten voldoen tevens aanrichtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg dechterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilate van het technische bestand en doet deze verklaring namens Black & Decker.

Black & Decker Europe,

R. Laverick
Engineering Manager
10 Bath Road, Slough, Berkshire, SL1 3YD
Verenigd Koninkrijk
29/10/2014
