Tipo di prodotto	Punta per sega a va e vieni per utensile multiuso
Marca	Black & Decker
Modello	MTRS10
Utilizzo	Taglio di legno, metallo e plastica, uso domestico
Alimentazione	Tramite utensile portante (batteria o rete elettrica)
Lunghezza lama max.	130 mm
Velocità a vuoto (secondo l'utensile portante)	Fino a 2700-3200 min⁻¹
Corsa della lama	20 mm
Peso (punta singola)	Circa 0,2 kg
Dimensioni (L x l x A)	Circa 20 x 5 x 5 cm
Materiali della lama	Acciaio al carbonio o bimetallo (secondo l'uso)
Fissaggio lama	Leva di bloccaggio rapido senza attrezzi
Piastra di appoggio	Sì, per appoggio sul pezzo
Sicurezza	Superfici di presa isolate, uso di maschera e occhiali consigliato
Manutenzione	Pulire con un panno asciutto, non lubrificare
Parti di ricambio disponibili	Lame di ricambio (gamma Black+Decker e Piranha)
Garanzia	24 mesi contro difetti di materiale e fabbricazione
Certificazioni	CE, conforme alle norme EN60745
Compatibilità	Utensili multiuso Black+Decker (MT143, MT350, MT108, MT18)

Domande frequenti - MTRS10 BLACK & DECKER

Come installare una lama sulla sega MTRS10?

Tenere l'utensile lontano dal corpo. Sollevare la leva di bloccaggio lama (12) per sbloccare il meccanismo, inserire a fondo la punta della lama nel collare, quindi abbassare la leva per bloccare. La lama può essere montata con i denti verso l'alto per un taglio più preciso.

Come rimuovere la lama in sicurezza?

Dopo l'arresto, attendere che la lama si raffreddi (rischio di ustioni). Sollevare la leva di bloccaggio e rimuovere la lama. Non toccare la lama subito dopo l'uso.

Quali materiali si possono tagliare con la MTRS10?

Legno, metallo e plastica. Utilizzare una lama adatta a ciascun materiale: denti fini per metalli ferrosi, più grossolani per non ferrosi.

Quali precauzioni di sicurezza sono essenziali?

Tenere l'utensile per le superfici isolate, tenere le mani lontane dalla lama, fissare il pezzo, indossare una maschera antipolvere e occhiali, e verificare l'assenza di cavi nascosti prima di tagliare.

Come effettuare la manutenzione della sega?

Pulire la punta con un panno asciutto. Non lubrificare. Mantenere le lame affilate e sostituirle se smussate.

Quali accessori sono consigliati?

Utilizzare le lame di ricambio Black+Decker o Piranha, progettate per una qualità ottimale. Adattare la lama al materiale (legno, metallo, plastica).

La sega funziona senza filo?

La punta MTRS10 si utilizza con un utensile portante come il MT143 (a batteria) o un modello a rete. L'alimentazione dipende dall'utensile di base.

Come tagliare il metallo con la MTRS10?

Utilizzare una lama a denti fini per metalli ferrosi, una lama più grossolana per non ferrosi. Applicare un filo d'olio sulla linea di taglio. Per spessori sottili, serrare un pezzo di legno dietro.

Cosa fare se la lama si blocca?

Rilasciare immediatamente il selettore di velocità. Attendere l'arresto completo, quindi rimuovere la lama e verificare che non sia danneggiata. Assicurarsi che il pezzo sia ben fissato.

Come usufruire della garanzia?

La garanzia è di 24 mesi. Conservare la prova d'acquisto. Contattare un riparatore autorizzato Black+Decker (elenco su www.2helpU.com) o il venditore. La garanzia non copre l'uso professionale o la negligenza.

MANUALE UTENTE MTRS10 BLACK & DECKER

(Traduzione del testo originale)

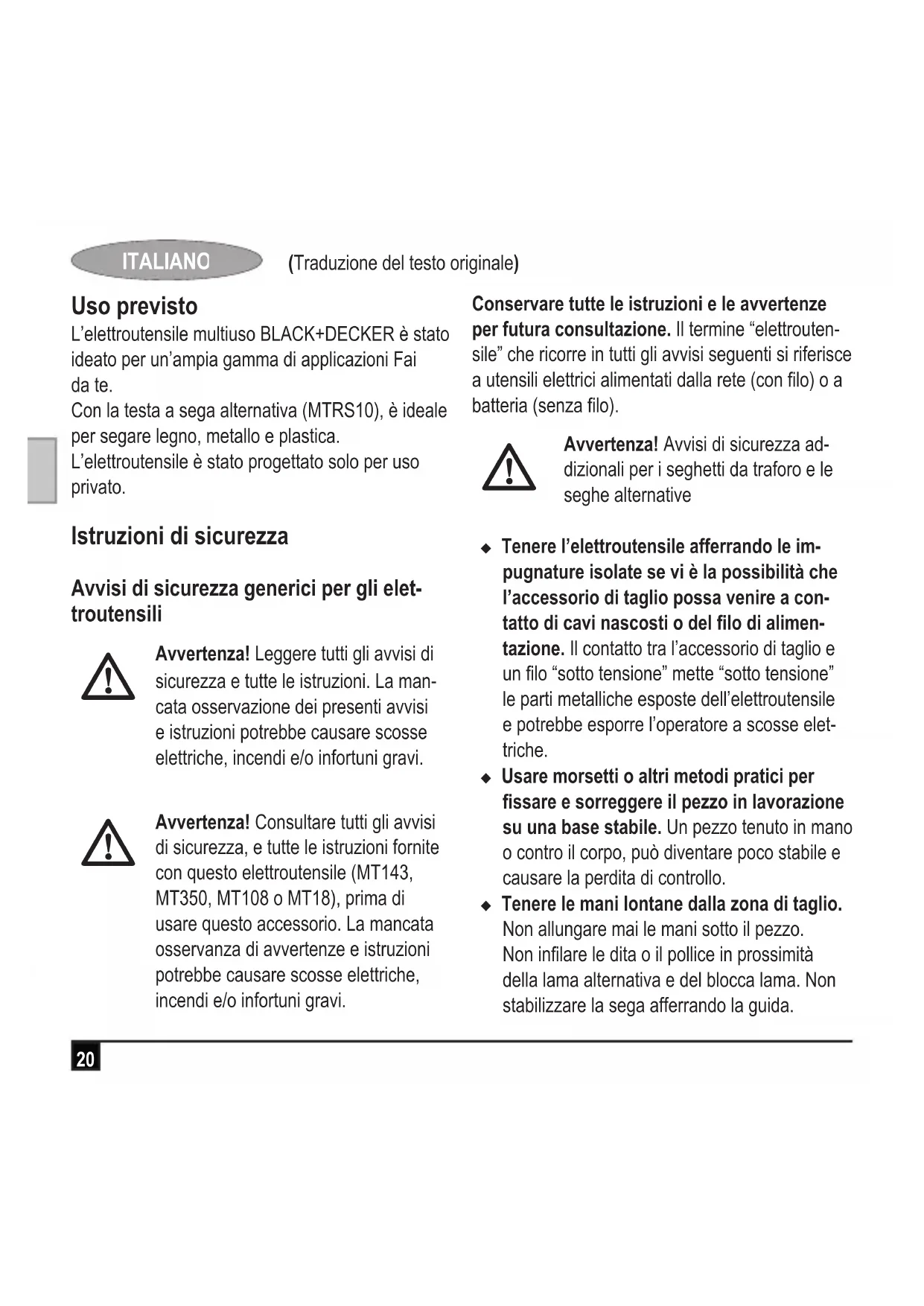

Uso previsto

L'elettROUTensile multiuso BLACK+DECKER è stato ideato per un'ampia gamma di applicazioni Fai da te.

Con la testa a sega alternatively (MTRS10), è ideale per segare legno, metallo e plastica.

L'eletttroutensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettroutensili

Avverenza! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservazione dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Avvertenza! Consultare tutti gli avvisi di sicurezza, e tutte le istruzioni fornite con questo eletttroutensile (MT143, MT350, MT108 o MT18), prima di usare quello accessorio. La mancata osservanza di avvertenze e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avventenze per futura consulazione. Il termine "eletttroutensile" che ricorre in tutti gli avvisi seguenti si riferisce a utensili elettrici alimentati alla rete (con filo) o a batteria (senza filo).

Avverenza! Avvisi di sicurezza addizzionali per i seghetti da traforo e le seghe alternative

Tenere l'eeltroutensile afferrando le impugnature isolate se vi è la possibilità che l'accessorio di taglio possa venir a fatto di cavi nascosti o del filo di alimentazione. Il fatto tra l'accessorio di taglio e un filo "sotto tensione" mette "sotto tensione" le parti metalliche esposte dell'eeltroutensile e potrebbe esporre l'operatore a scosse elettriche.
Usare morsetti o altri metodi pratici per fissare e sorreggere il pezzo in lavorazione su una base stabile. Un pezzo tenuto in mano o contro il corpo, cui diventare sono stabile e causare la perdita di controllo.
Tenere le mani lontane alla zona di taglio. Non allungare mai le mani sotto il pezzo. Non inflare le dita o il pollice in prossimità della lama alternativa e del blocca lama. Non stabilizzare la sega afferrando la guida.

Tenere affiliate le lame. Delle lame spunate o danneggiate possono causare la deviazione o lo spegnimento della sega sotto sforzo. Usare sempre il corretto tipo di lama per il materiale da tagliare.
Quando si taglia un tubo o una conduttura, accertarsi sempre che al loro interno non vi siano acqua o fili elettrici.
Non toccare il pezzo o la lama subito dopo aver fatto funzionare l'eletttroutensile, dato che potrebbero essere molto caldi.
Essere consapevoli che vi possono essere dei pericoli nascosti: prima di praticare tagli in pareti, pavimenti o soffitti, controllare l'ubicazione di cablaggi e tubazioni.
La lama continua a muoversi dopo aver rilasciato l'interruttore. Prima di appoggiare l'eletttroutensile, spegnerlo e attendere che la lama si fermi completeness.

Avvertenza! Il contatto o l'inalazione della polvere genera dal taglio potrebbe nuocere alla salute dell'operatore e di eventuali astanti. Indossare una mascherina antipolevere specifica per polveri e fumi e controllare cheanche le persone presenti o in arrivato nella zona di lavorosiano adeguamente protette.

L'uso previsto è descritto nel presente manuale d'uso. Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli raccomandi nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Caratteristiche (fig. A)

L'elettROUTensile in figura o il modello MT143. Altri elettROUTensili possono essere usati con但这a testa.

Questo elettROUTensile presente alcune o tutte le seguenti caratteristiche.

1. Testa sega alternatively
2. Blocca lama
3. Leva serraggio lama
4. Piedino scorrimento lama

Montaggio

Attenzione! Prima di tentare una delle seguenti operazioni, estrarre la batteria dall'elettroutensile e accertarsi che la lama della sega si sia fermata. Le lame della sega usate possono essere calde.

Montaggio della lama della sega (fig. A)

Tenere l'eeltroutensile lontano dal corpo
Tirare versus l'alto la leva di serraggio della lama (12) per sbloccare il rispetto meccanismo.

ITALIANO

(Traduzione del testo originale)

Infilare completeness il gambo della lama del rispetto collare di serraggio (11).
Premere la leva di serraggio della lama (12) per bloccare il meccanismo di serraggio della lama.

Nota: La lama cui oessere montata con i denti all'insu per facilitare il taglio a filo

Smontaggio della lama della sega (fig. A)

Attenzione! Fare attenzione a non uszionarsi. Nontoccare la lama immeditamente dopo l'impiego. Il contatto con la lama potrebbe causare lesioni personali.

Tirare versus l'alto la leva di serraggio della lama (12) per sbloccare il rispetto meccanismo.
Rimuovere la lama.

Utilizzo

Accensione e spegnimento

Note: Accertarsi che il cursore avanti/indietro (2) non si trovi nella posizione bloccata.

Per accendere l'eeltroutensile, premere l'interruttore a velocità variabile (1). La velocità dell'eeltroutensile dipende dal tipo di pressione esercitata sull'interruttore.
Per spegnere l'elettroutensile, rilasciare l'interruttore a velocità variabile (1).

Segatura

Tenere sempre l'eeltroutensile con entrambé le mani.
Prima di iniziare a tagliare, lasciare che la lama ruoti liberamente per alcuni secondi.
Esercitare solo una leggera pressione sull'elettroutensile nelle si esegue il taglio.
Se possibile, lavorare con il piedino scor-rimento lama (13) premuto contro il pezzo. In\ questo modo si esercita un maggior controlo\ sull'elettroutensile, riducendone al tempo\ stesso le vibrazioni e si evitaanche che la\ lama subisca danni.

Consigli per un utilizzo ottimale Segatura del legno

• Serrare saldamente il pezzo in una morsa e togliere chiodi e oggetti metallici.
  Afferrando la sega con entrambe le mani, lavorare con il piedino scorrimento lama (13) premuto contro il pezzo.

Segatura del metallo

Tenere presente che la segatura del metallo richiede molto più tempo di quella del legno.

Usare una lama da sega idonea alla segatura del metallo. Usare una lama a denti sottili per i metalli ferrosi e una con i denti più grossi per quelli non ferrosi.

Quando si taglia un foglio di lamiera sottile, fissare con dei morsetti un pezzo di legno sulla superficie posteriore del pezzo da lavorare e tagliare i due strati insieme.
Spalmare un velo d'olio lungo la traccia del taglio.

Accessori

Le prestazioni dell'eletttroutensile dipendono dall'accessorio usato. Gli accessori BLACK+DECKER e Piranha sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliorie prestazioni dall'eletttroutensile. Usando questi accessori si otterrà il meglio dall'eletttroutensile.

Dati tecnici

		MTJS1 (14.4 V) (H1)	MTJS1 (Max.) (H1)
Regime a vuoto min	-1	0-2700 0-3200
Lunghezza corsa	mm 20	20
Lunghezza lama max.	mm 130	130
Peso	kg 1.51	1.63

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 80.2 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (LWA) 91.2 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Taglio diassi (a, B) 8.0 m/s2, incertezza (K) 1.5 m/s2

Taglio diassi di legno (a, WB) 7.7 m/s2, incertezza (K) 1.5 m/s2

Garanzia

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membrì dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

ITALIANO

(Traduzione del testo originale)

il prodotto non sia stato destinato a usi commerciali, professionali o al noleggio;
il prodotto non sia stato usato in modo improprio o scorretto;
il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuire il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www/blackanddecker.it

Dichiarazione di conformità CE DIRTTIVA SUI MACCHINARI

Black & Decker dichiara che i prodotti descriitti al paragrafo "Dati tecnici" sono conformi alle seguenti normative:

2006/42/CE, EN60745-1, EN60745-2-1, EN60745-2-11

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Black & Decker al segunte indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsable della redazione di quello documento technique e rilascia quella dichiarazione periconto di Black & Decker.

Black & Decker Europe,
