BRUKSANVISNING TCVC 2555 A EINHELL

Produktets varenummer

Produktets identnummer

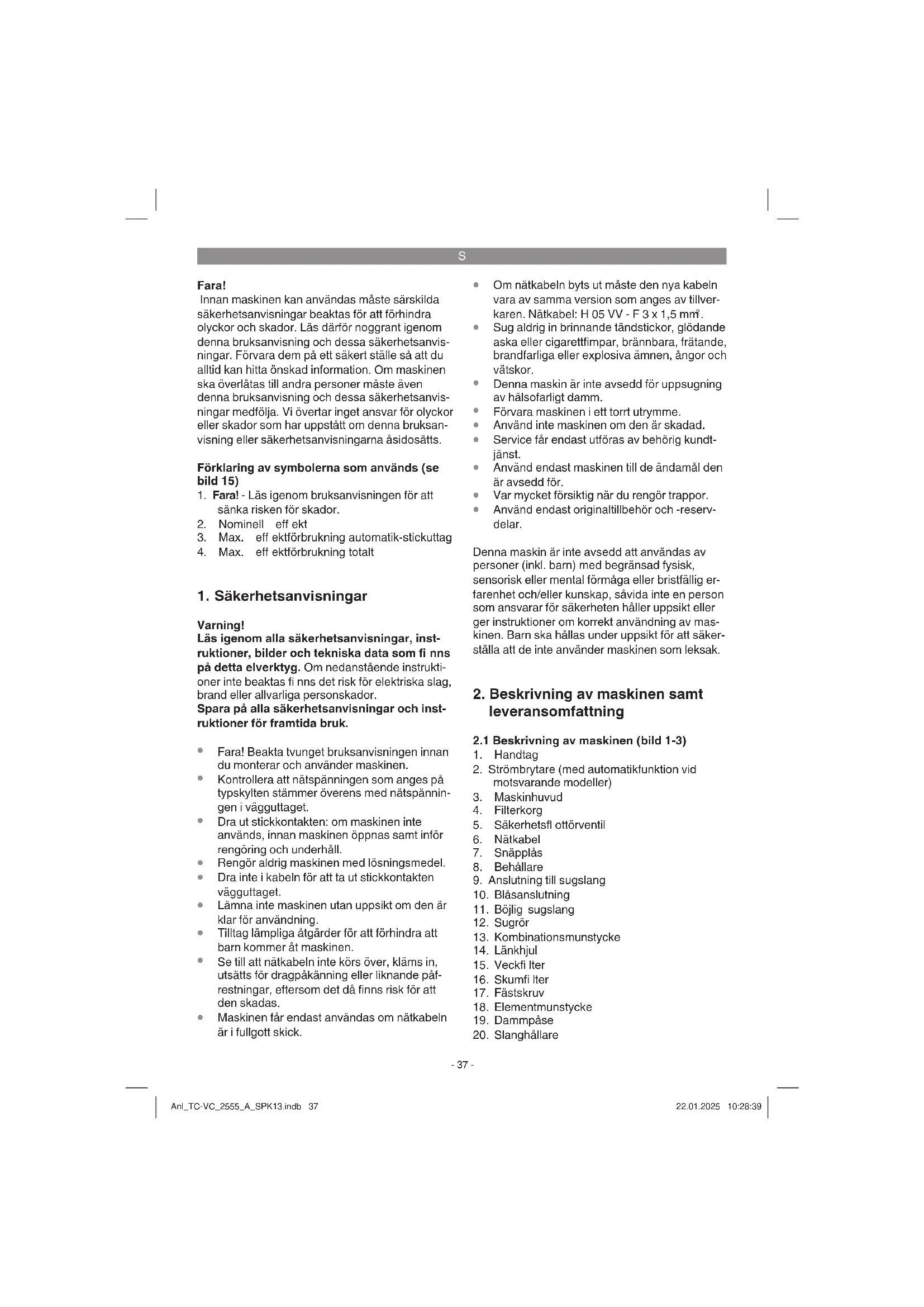

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 15)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

3. Max. eff ektförbrukning automatik-stickuttag

4. Max. eff ektförbrukning totalt

1. Säkerhetsanvisningar

Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk.

Fara! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.

Kontrollera att nätspänningen som anges på typskylten stämmer överens med nätspännin- gen i vägguttaget.

Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.

Rengör aldrig maskinen med lösningsmedel.

Dra inte i kabeln för att ta ut stickkontakten vägguttaget.

Lämna inte maskinen utan uppsikt om den är klar för användning.

Tilltag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.

Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande påf- restningar, eftersom det då finns risk för att den skadas.

Maskinen får endast användas om nätkabeln är i fullgott skick.

Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillver- karen. Nätkabel: H 05 VV - F 3 x 1,5 mm

Sug aldrig in brinnande tändstickor, glödande aska eller cigarettfimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.

Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.

Förvara maskinen i ett torrt utrymme.

Använd inte maskinen om den är skadad.

Service får endast utföras av behörig kundt- jänst.

Använd endast maskinen till de ändamål den är avsedd för.

Var mycket försiktig när du rengör trappor.

Använd endast originaltillbehör och -reserv- delar. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-3)

2. Strömbrytare (med automatikfunktion vid

13. Kombinationsmunstycke

21. Automatik-stickuttag för elverktyg

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Kombinationsmunstycke

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt och torr- sugning med ett passande fi lter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Varning! Innan du ansluter maskinen ska du övertyga dig om att informationen på märkskylten stämmer överens med nätets data. Maskinen får endast anslutas till ett jordat stickut- tag!

5.1 Montera maskinen

Montera kåpan (bild 6) Kåpan (3) har fästs vid behållaren (8) med snäpplås (7). För att kåpan (3) ska kunna tas av måste du först öppna snäpplåsen (7). Därefter kan kåpan tas av. När kåpan (3) monteras måste man se till att snäpplåsen (7) hakar in rätt. Montera länkhjulen (bild 5) Montera länkhjulen (14) enligt beskrivningen i bild 5. Montera handtaget (bild 4) Montera handtaget (1) med en skruvmejsel. Anl_TC-VC_2555_A_SPK13.indb 38Anl_TC-VC_2555_A_SPK13.indb 38 22.01.2025 10:28:3922.01.2025 10:28:39S

Obs! Använd aldrig våt- och torrsugaren utan fi lter. Kontrollera alltid att fi ltren sitter fast! Montera skumfi ltret (bild 7) Om du vill våtsuga måste du dra det bifogade skumfi ltret (16) över fi lterkorgen (bild 2/4). Veck- fi ltret (15) som är monterat vid leverans är inte lämpligt för våtsugning. Montera veckfi ltret (bild 8) Om du vill torrsuga måste du skjuta veckfi ltret (15) på fi lterkorgen (bild 2/4). Veckfi ltret (15) är endast avsett för torrsugning. Montera dammpåsen (bild 9) För att fi n och torr smuts ska kunna sugas upp rekommenderar vi att du dessutom monterar dammpåsen (19). Därigenom hålls veckfi ltret (15) rent längre tid och sugprestandan bibehålls läng- re. Dessutom blir det lättare att hantera dammet som ska kastas. Dra dammpåsen över insug- ningsöppningen. Dammpåsen är endast avsedd för torrsugning.

5.3 Montera sugslangen (bild 10-13)

Beroende på aktuell användning ska sugslangen (11) kopplas till en passande anslutning på våt- och torrsugaren. Sugfunktion Anslut sugslangen (11) till suganslutningen (9). Blåsfunktion Anslut sugslangen (11) till blåsanslutningen (10). Om du vill förlänga sugslangen (11) kan du anslu- ta element som hör till det fl erdelade sugröret (12) till sugslangen (11).

Kombinationsmunstycke (bild 13) Kombinationsmunstycket (13) är avsett för upp- sugning av fasta ämnen och vätskor på medelsto- ra till stora ytor. Elementmunstycke (bild 12) Elementmunstycket (18) används till att suga upp fasta partiklar och vätska från hörn, kanter och andra svåråtkomliga ställen.

6.1 Strömbrytare (bild 2/2)

Brytarläge 0: FRÅN Brytarläge I: Normaldrift Brytarläge AUTO: Automatikdrift

Använd veckfi ltret (15) vid torrsugning. Dessutom kan en dammpåse monteras (se punkt 5.2). Kontrollera alltid att fi ltren sitter fast!

Använd skumfi ltret (16) vid våtsugning (se punkt 5.2). Kontrollera alltid att fi ltret sitter fast! Vid våtsugning stängs säkerhetsfl ottörventilen (5) efter att maximal nivå uppnåtts i behållaren. Därefter stiger sugljudet från maskinen. Slå ifrån maskinen och töm behållaren. Fara! Våt- och torrsugaren är inte lämpad för uppsug- ning av brännbara vätskor. Använd endast det bifogade skumfi ltret vid våtsugning.

Anslut nätkabeln från ditt elverktyg till automatik- stickuttaget (21) och koppla sugslangen (11) till elverktygets uttag för dammsugning. Kontrollera att verktygen sitter fast och att kopplingarna är lufttäta. Ställ brytaren (2) på våt- och torrsugaren på läge „AUTO“, dvs. automatikdrift. När du slår på elverktyget kommer nu även våt- och torrsugaren att slås på samtidigt. Om du slår ifrån verktyget kommer våt- och torrsugaren att slås ifrån efter en förinställd fördröjningstid.

Anslut sugslangen (11) till blåsanslutningen (10) på våt- och torrsugaren.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador. Anl_TC-VC_2555_A_SPK13.indb 39Anl_TC-VC_2555_A_SPK13.indb 39 22.01.2025 10:28:4022.01.2025 10:28:40S

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

8.2 Rengöra sugarens kåpa (3)

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga ren- görings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

8.3 Rengöra behållaren (8)

Beroende på nedsmutsningsgrad kan behållaren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

Rengöra veckfi ltret (15) Rengör veckfi ltret (15) regelbundet. Slå ur det försiktigt och rengör det sedan med en fi n borste eller en handborste. Rengöra skumfi ltret (16) Rengör skumfi ltret (16) med en aning såpa under rinnande vatten och låt det sedan lufttorka.

Kontrollera regelbundet och inför varje använd- ning att fi ltren i våt- och torrsugaren sitter fast ordentligt.

8.6 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TC-VC_2555_A_SPK13.indb 40Anl_TC-VC_2555_A_SPK13.indb 40 22.01.2025 10:28:4022.01.2025 10:28:40S

Avfallshantering Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet! Endast för EU-länder: Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG, defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt. Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga eff ekter på miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen. Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis, är endast tillåtet efter skriftligt godkännande från Einhell Germany AG. Rätten till tekniska ändringar förbehålles Anl_TC-VC_2555_A_SPK13.indb 41Anl_TC-VC_2555_A_SPK13.indb 41 22.01.2025 10:28:4022.01.2025 10:28:40S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kombinationsmunstycke, elementmunstycke, möbelmunstycke, elverktygsadapter osv. Förbrukningsmaterial/förbrukningsdelar* Veckfi lter, skumfi lter, dammpåse, extrafi lter osv. Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TC-VC_2555_A_SPK13.indb 42Anl_TC-VC_2555_A_SPK13.indb 42 22.01.2025 10:28:4022.01.2025 10:28:40CZ
