BEDIENUNGSANLEITUNG TCVC 2555 A EINHELL

Art.-Nr.: 23.474.25 I.-Nr.: 21014

-2-

-4-

D

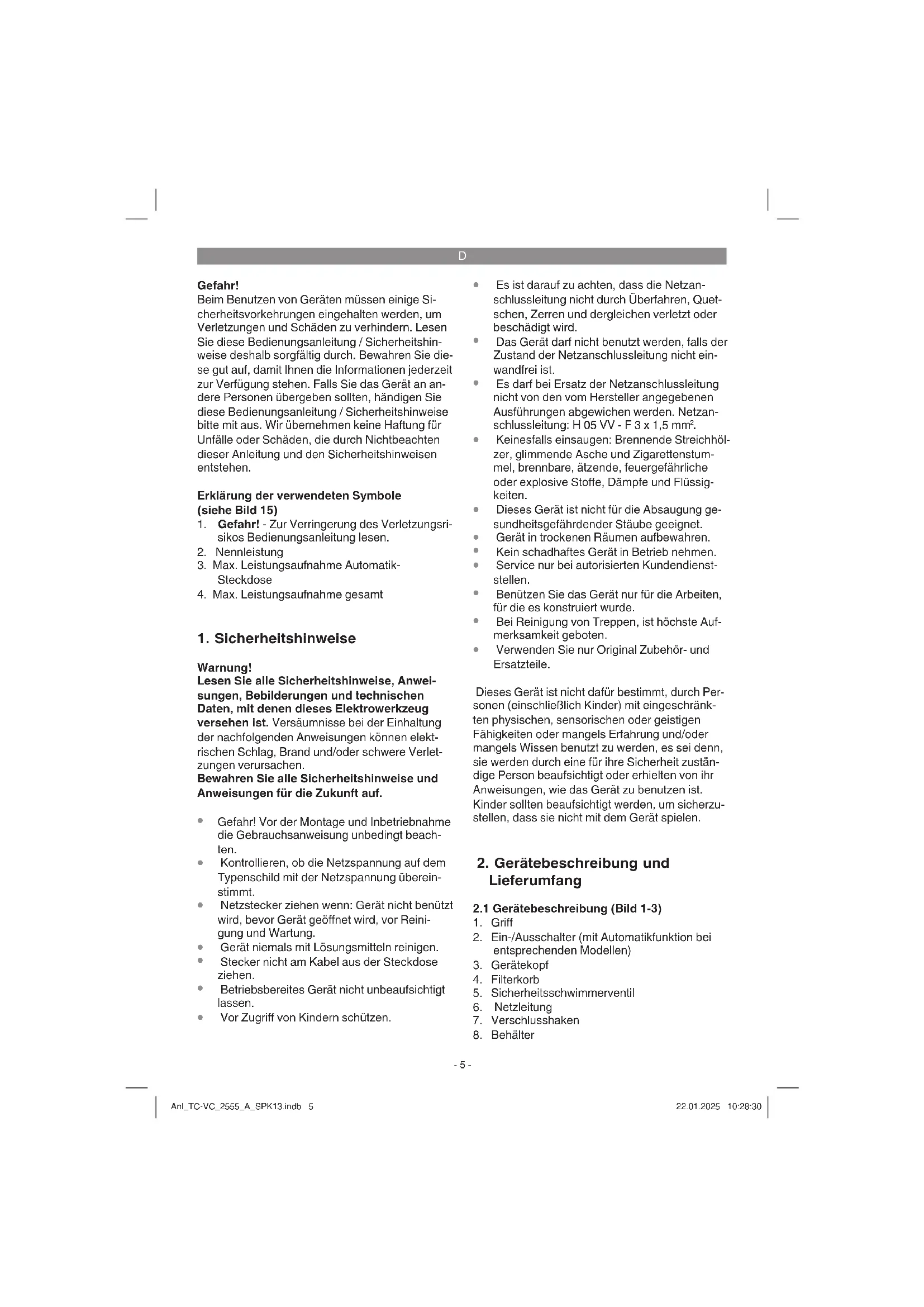

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

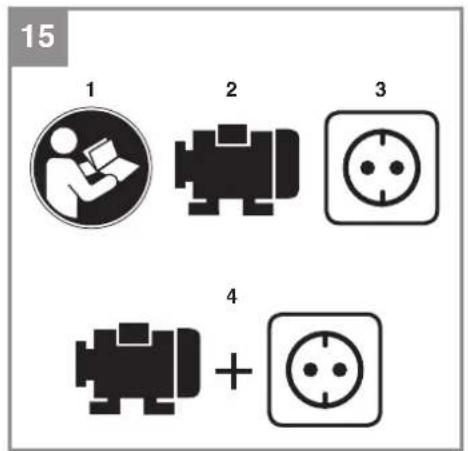

Erklärung der verwendeten Symbole (siehe Bild 15)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Nenneistung
3. Max. Leistungsaufnahme Automatik-Steckdose
4. Max. Leistungsaufnahme gesamt

1. Sicherheitshinweise

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebildierungen und technischen Daten, mit denen diesen Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

Gefahr! Vor der Montage und Inbetriebnahme die Gebrauchsanweisung unbedingt beachten.
- Kontrollieren, ob die Netzspannung auf dem Typenschild mit der Netzspannung übereinstimmt.
- Netzsteckerziehen wenn:Gerät nichtbenutzt wird,behvor Gerät geöffnet wird,vor Reinigung und Wartung.
Gerat niemals mit Lösungsmitteln reinigen.
- Stecker nicht am Kabel aus der Steckdoseziehen.
- Betriebsbereites Gerät nicht unbeaufsichtigtleness.
Vor Zugriff von Kindern schützen.

• Es ist darauf zu achten, dass die Netzanschlussleitung nicht durch Überfahren, Quetschen, Zerren und dergleichen verletzt oder beschädigt wird.
  Das Geratarfindertbenutzterwen,fallerdZustand der Netzanschlussleitung nicht einwandfreiist.
  Es darf bei Ersatz der Netzanschlussleitung nicht von den vom Hersteller angegebenen Ausführungen abgewichen werden. Netzanschlussleitung: H 05 VV - F 3 x 1,5 mm².
  Keinesfalls einsaugen: Brennende Streichholzer, glimmende Asche und Zigarettenstummel, brennbare, atzende, feuergefährliche oder explosive Stoffe, Dampfe und Flüssigkeiten.
• Dieses Gerät ist nicht für die Absaugung gesundheitsgeführrender Stäube geeignet.
  Gerat in trockenen Räumen aufbewahren.
  Kein schadhafters Gerät in Betriebnehmen.
  Service nur bei autorisierten Kundendienststellen.
  Benützen Sie das Gerät nur für die Arbeiten, für die es konstruiert wurde.
• Bei Reinigung von Treppen, ist*hochste Auf-merksamkeit geboten.
• Verwenden Sie nur Original Zubehör- und Ersatzteile.

Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät halten.

2. Gerätebeschreibung und Lieferumfang

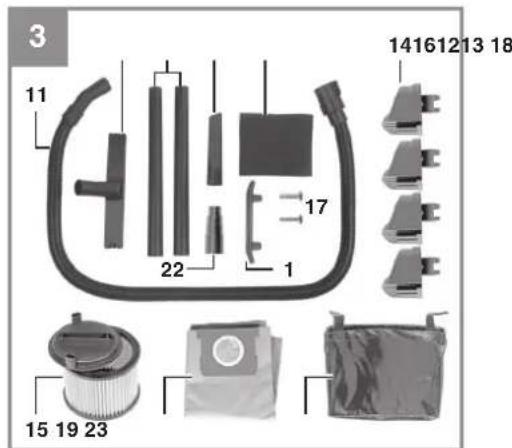

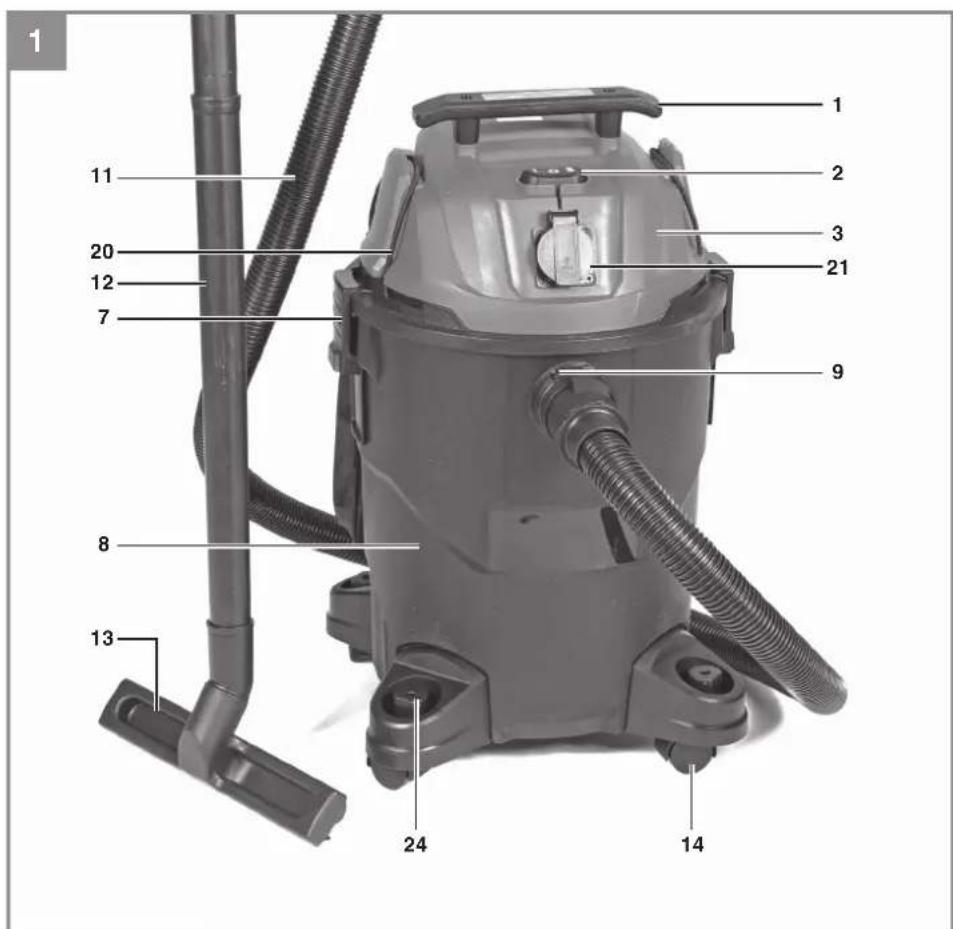

2.1 Gerätebeschreibung (Bild 1-3)

1. Griff
2. Ein-/Ausschalter (mit Automatikfunktion bei entsprechenden Modellen)
3. Gerätekopf
4. Filterkorb
5. Sicherheitsschwimmerventil
6. Netzleitung
7. Verschlusshaken
8. Behalter

D

1. Saugschlauchanschluss
2. Blasanschluss
3. Biegsamer Saugschlauch
4. Saugrohr
5. Kombidüse
6. Laufrollen
7. Faltenfilter
8. Schaumstofffilter
9. Befestigungsschraube
10. Fugendüse
11. Schmutzfangsack
12. Schlauchhalterung
13. Automatik-Steckdose für Elektrowerkzeug
14. Elektrowerkzeugadapter

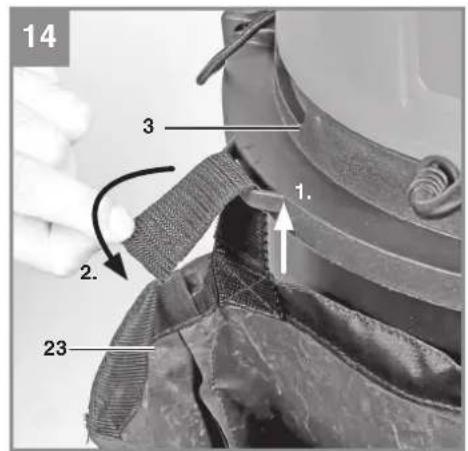

15. Zubehörtasche
16. Zubehorhalterung

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an den nachstgegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Er-stickungsgefahr!

Saugrohr (2x)
Saugschlauch
Kombidüse
- Faltenfilter
Schaumstofffilter
Fugenduse
Zubehörtasche
Laufrollen (4x)
Griff

Befestigungsschraube (6x)
Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Der Nass-Trockensauger ist geeignet zum Nassund Trockensaugen unter Verwendung des entsprechenden Filters. Das Gerat ist nicht bestimmt zum Aufsagen von brenbaren, explosiven oder gesundheitsgeführenden Stoff en.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Fur darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 220-240 V ~ 50-60 Hz

Nennleistung: 850W

Max. Leistungsaufnahme

Automatik-Steckdose: 2200W

Max. Leistungsaufnahme Gesamt: 3050 W

Behaltervolumen: 251

Schalldruckpegel L. 78dB(A)

Unsicherheit K_DA 2dB

Gewicht: 6kg

5. Vor Inbetriebnahme

Warning! Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Das Gerat darf nur an einer Schutzkontaktsteck-dose angeschlossen werden!

D

5.1 Montage Gerat

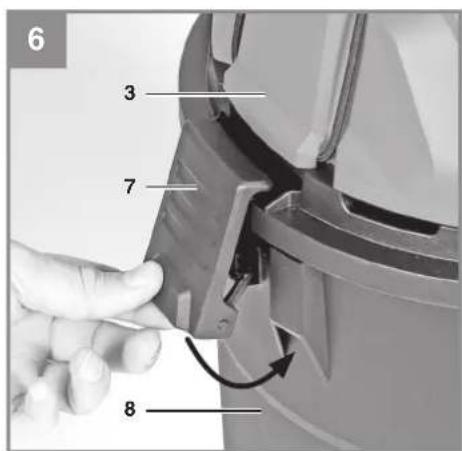

Montage des Gerätekopfes (Bild 6)

Der Gerätekopf (3) ist mit den Verschlussshaken (7) am Behälter (8) befestigt. Zum Abnehmer des Gerätekopfes (3) Verschlussshaken (7) öff nen und Gerätekopf (3) abnehmer. Bei Montage des Gerätekopfes (3) auf korrektes Einrasten der Verschlussshaken (7) achten.

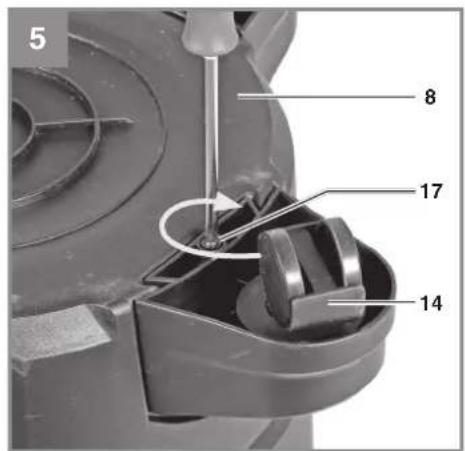

Montage der Laufrollen (Bild 5)

Montieren Sie die Laufrollen (14) entsprechend der Abbildung 5.

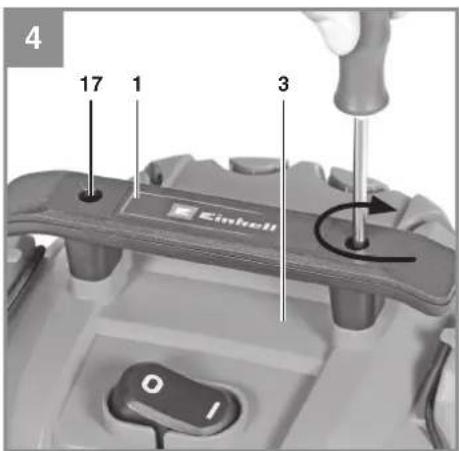

Montage des Griffes (Bild 4)

Montieren Sie den Griff (1) mit einem Schraubendreher.

5.2 Montage der Filter Hinweis!

Den Nass-Trockensauger niemals ohne Filter benutzen!

Achten Sie stets auf festen Sitz der Filter!

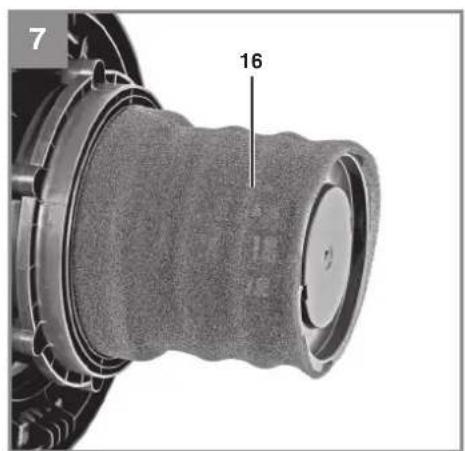

Montage des Schaumstofffilters (Bild 7)

Zum Nasssaugenziehen Sie den beiliegen- den Schaumstofffilter (16) uber den Filterkorb (Bild 2/4).Der bei der Lieferung bereits montierte Faltenfi Iter (15) ist nicht fur das Nasssaugen geeignet!

Montage des Faltenfi Iters (Bild 8)

Zum Trockensaugen schieben Sie den Faltenfi Iter (15) auf den Filterkorb (Bild 2/4). Der Faltenfi Iter (15) ist nur für das Trockensaugen geeignet!

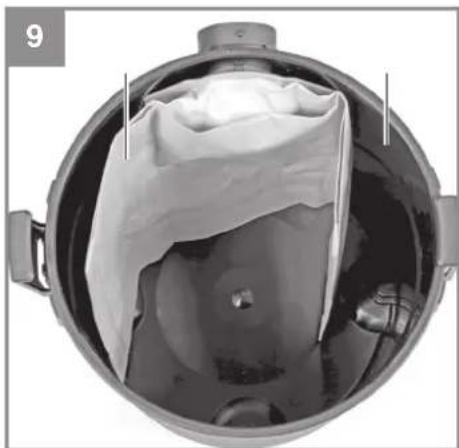

Montage des Schmutzfangsacks (Bild 9)

Zum Aufsaugen von feinem, trockenem Schmutz wird empfohlen zusätzlich den Schmutzfangsack (19) zu montieren. Dadurch bleibt der Faltenfi Iter (15) länger frei und die Saugleistung länger erhalten. Zudem wird die Entsorgung des Staubes erreichtert. Ziehen Sie den Schmutzfangsack über die Ansaugoff nung. Der Schmutzfangsack ist nur für das Trockensaugen geeignet.

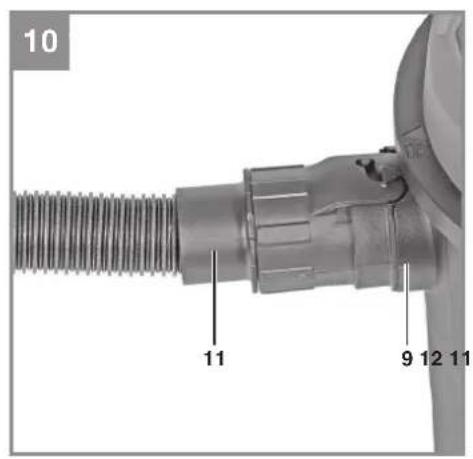

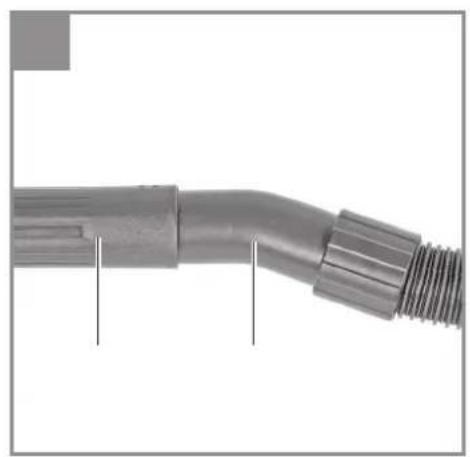

5.3 Montage des Saugschlauches (Bild 10-13)

Verbinden Sie je nach Anwendungsfall den Saugschlauch (11) mit dem entsprichenden Anschluss des Nass-Trockensaugers.

Saugen

Schlieben Sie den Saugschauch (11) am Saugschauchanschluss (9) an.

Blasen

Schlieben sie den Saugschlauch (11) am Blasanschluss (10) an.

Zur Veränderung des Saugschlauches (11) konnen Elemente des mehrteiligen Saugrohrs (12) am Saugschauch (11) aufgesteckt werden.

5.4 Saugdusen

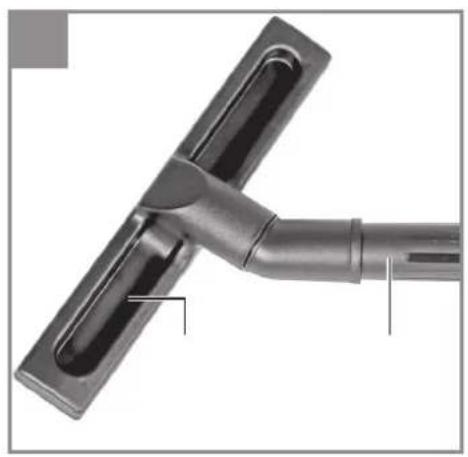

Kombidüse (Abb. 13)

Die Kombidüse (13) ist zum Absaugen von Feststoffen und Flüssigkeiten auf mittleren bis großen Flächen geeignet.

Fugenduse (Abb.12)

Die Fugendüse (18) ist zum Absaugen von Feststoff en und Flüssigkeiten in Ecken, Kanten und an anderen schwer zugänglichen Stellen geeignet.

6. Bedienung

6.1 Ein-/Ausschalter (Bild 2/2)

Schalterstellung 0: Aus

Schalterstellung I: Normalbetrieb

Schalterstellung AUTO: Automatikbetrieb

6.2 Trokensaugen

Verwenden Sie zum Trockensaugen den Faltenfiiter (15) Zusätzlich kann ein Schmutzfangsack montiert werden. (siehe Punkt 5.2).

Achten Sie stets auf festen Sitz der Filter!

6.3 Nasssaugen

Verwenden Sie zum Nasssaugen den Schaumstofffilter (16) (siehe Punkt 5.2).

Achten Sie stets auf festen Sitz des Filters!

Beim Nasssaugen verschlieB das Sicherheitsschwimmerventil (5) nach Erreichen des maxima-len Fuldstandes am Behalter. Dabeiändert sich das Ansauggerausch des Gerätes, es wird lauter. Schalten sie dann das Gerät aus und leeren sie den Behalter.

Gefahr!

Der Nass-Trockensauger ist nicht für das Aufsau-gen von brennbaren Flüssigkeiten geeignet! Verwenden Sie zum Nasssaugen nur den beilie-genden Schaumstofffilter!

D

6.4 Automatikbetrieb

SchlieBen Sie das Netzkabel ihres Elektrowerkzeugs an die Automatik-Steckdose (21) an und verbinden Sie den Saugschlauch (11) mit dem Staubabsauganschluss ihres Elektrowerkzeugs. Achten Sie auf festen Sitz und luftdichte Verbindung der Geräte.

Stellen Sie den Schalter (2) des Nass-Trockensaugers auf Position „AUTO“, Automatikbetrieb. Sobald Sie das Elektrowerkzeug einschalten schaltet sich der Nass-Trockensauger ein. Wenn Sie ihr Elektrowerkzeug ausschalten schaltet sich der Nass-Trockensauger mit einer voreingestellt-ten Verzögerung aus.

6.5 Blasen

Verbinden Sie den Saugschlauch (11) mit dem Blasanschluss (10) des Nass-Trockensaugers.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

8.2 Reinigung des Gerätekopfes (3)

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreifen.

8.3 Reinigung des Behalters (8)

Der Behälter kann, je nach Verschmutzung mit einem feuchten Tuch und etwas Schmierseife oder unter flieBendem Wasser gereinigt werden.

8.4 Reinigung der Filter

Reinigung des Falteni Iters (15)

Reinigen Sie den Faltenfi Iter (15) regelmäBig indemn Sie ihn vorsichtig abklopfen und mit einer feinen Bürste oder einem Handfeger saubern.

Reinigung des Schaumstofffilters (16)

Reinigen Sie den Schaimstofffilter (16) mit etwas Schmierseife unter fiebendem Wasser und lasen Sieihn an der Luft trocknen.

8.5 Wartung

Kontrollieren Sie die Filter des Nass-Trockensaugers regelmäßig und vor jeder Anwendung auf festen Sitz.

8.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende An-gaben gemacht werden;

Typ des Gerätes

Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Infos fienden Sie unter www.Einhell-Service.com

9. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur fur EU-Länder

Das Symbol des durchgestruichen Mülleimers besagt, dass these Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführrt werden muss.

Zur Rückgabe stehen in Ihrer Höhe kostenfrei Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktion wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe herzu unentgeltlich zugrück zu erhönen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußerten Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe herzu unentgeltlich zugrück zu erhönen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei ihrem Handler über die Rücknahmagemologkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthalt, sind Sie selbst für deren Lösung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmer Sie die此种e Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zusückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleiße* Kombidüse, Fugendüse, Polsteredüse, Elektro-werkzeugadapter, etc.
Verbrauchsmaterial/ Verbrauchsteile*	Faltenfilter, Schaumstofffilter, Schmutzfangsack, Zusatzfi Iter, etc.
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Ben Sie diese Fehlfunktion.

GB

Danger!

Beskriv venligst feilfunktionen.

S

Fara!

7. Byta ut natkabeln

Fara!

Beskriv den felaktiga Funktionen.

CZ

Nebezpeci!

Pri pouzivani pistrojus miyt dostrovana urcitia bezpecnostni opatreni,aby se zabrano zranenim a skodam.Preitee si proto peclive tento navod k obslze/bepezcnostniPokyny. Dobr si ho/ je ulozte, abyste meli tyto informace kdykoliv po ruce. Pokud predate pistroj jinym osobam, predeje s nim prosim i tento navod k obsslze/ bezpecnostniPokyny.Nepreibame zdne rucen za skodya urazy vznikle v dusledku nedodrozvani tohoto navodu k obsslze a bezpecnostnichPokynu.

Vysvetleni pouzitych symbolu (viz obr. 15)

1. Nebezpeci! - Pro snizeni rizika zraneni si preezte navod k obsluze.
2. Jmenovity vkyon
3. Max. prikon se zapinaci automatikou
4. Max. prikon celkem

4. Technische gegevens

Netspanning: 220-240 V ~ 50-60 Hz Nominal vermogen: 850 W

Om de zuigslang (11) te verlügen können ele
