INSTRUKCJA OBSŁUGI TCVC 2555 A EINHELL

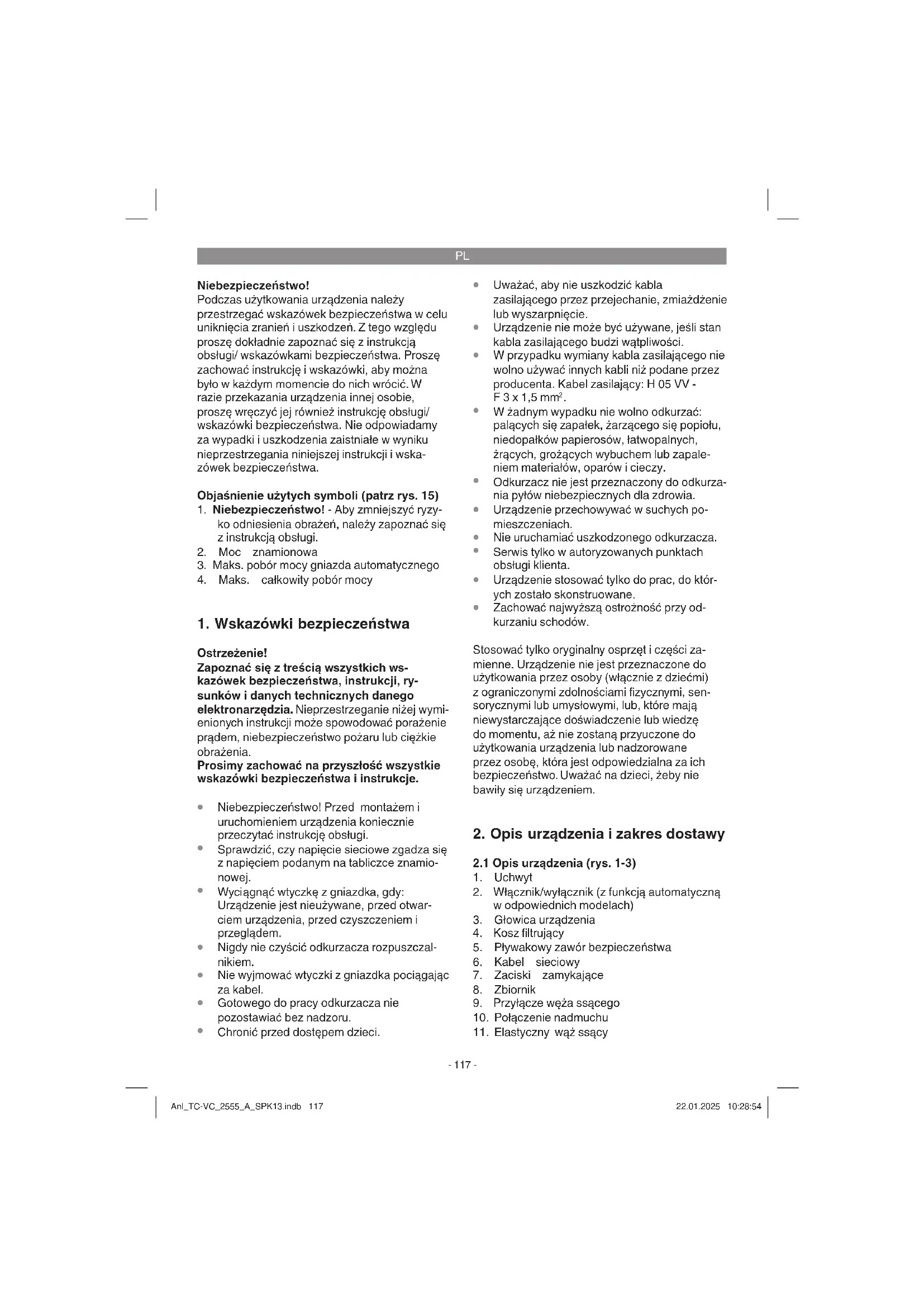

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa. Objaśnienie użytych symboli (patrz rys. 15)

1. Niebezpieczeństwo! - Aby zmniejszyć ryzy-

ko odniesienia obrażeń, należy zapoznać się z instrukcją obsługi.

3. Maks. pobór mocy gniazda automatycznego

4. Maks. całkowity pobór mocy

1. Wskazówki bezpieczeństwa

Ostrzeżenie! Zapoznać się z treścią wszystkich ws- kazówek bezpieczeństwa, instrukcji, ry- sunków i danych technicznych danego elektronarzędzia. Nieprzestrzeganie niżej wymi- enionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru lub ciężkie obrażenia. Prosimy zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.

Niebezpieczeństwo! Przed montażem i uruchomieniem urządzenia koniecznie przeczytać instrukcję obsługi.

Sprawdzić, czy napięcie sieciowe zgadza się z napięciem podanym na tabliczce znamio- nowej.

Wyciągnąć wtyczkę z gniazdka, gdy: Urządzenie jest nieużywane, przed otwar- ciem urządzenia, przed czyszczeniem i przeglądem.

Nigdy nie czyścić odkurzacza rozpuszczal- nikiem.

Nie wyjmować wtyczki z gniazdka pociągając za kabel.

Gotowego do pracy odkurzacza nie pozostawiać bez nadzoru.

Chronić przed dostępem dzieci.

Uważać, aby nie uszkodzić kabla zasilającego przez przejechanie, zmiażdżenie lub wyszarpnięcie.

Urządzenie nie może być używane, jeśli stan kabla zasilającego budzi wątpliwości.

W przypadku wymiany kabla zasilającego nie wolno używać innych kabli niż podane przez producenta. Kabel zasilający: H 05 VV - F 3 x 1,5 mm

W żadnym wypadku nie wolno odkurzać: palących się zapałek, żarzącego się popiołu, niedopałków papierosów, łatwopalnych, żrących, grożących wybuchem lub zapale- niem materiałów, oparów i cieczy.

Odkurzacz nie jest przeznaczony do odkurza- nia pyłów niebezpiecznych dla zdrowia.

Urządzenie przechowywać w suchych po- mieszczeniach.

Nie uruchamiać uszkodzonego odkurzacza.

Serwis tylko w autoryzowanych punktach obsługi klienta.

Urządzenie stosować tylko do prac, do któr- ych zostało skonstruowane.

Zachować najwyższą ostrożność przy od- kurzaniu schodów. Stosować tylko oryginalny osprzęt i części za- mienne. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczonymi zdolnościami fi zycznymi, sen- sorycznymi lub umysłowymi, lub, które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną przyuczone do użytkowania urządzenia lub nadzorowane przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Uważać na dzieci, żeby nie bawiły się urządzeniem.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-3)

2. Włącznik/wyłącznik (z funkcją automatyczną

w odpowiednich modelach)

3. Głowica urządzenia

5. Pływakowy zawór bezpieczeństwa

7. Zaciski zamykające

9. Przyłącze węża ssącego

10. Połączenie nadmuchu

11. Elastyczny wąż ssący

15. Filtr harmonijkowy

21. Automatyczne gniazdo do podłączenia

22. Adapter do elektronarzędzi

23. Torba na akcesoria

24. Uchwyt na akcesoria

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Instrukcją oryginalną

3. Użycie zgodne z przeznaczeniem

Odkurzacz do pracy na mokro i na sucho na- daje się do odkurzania na mokro i na sucho przy użyciu odpowiedniego fi ltra. Urządzenie nie jest przeznaczone do odkurzania substancji łatwopalnych, grożących wybuchem lub niebezpi- ecznych dla zdrowia. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

• Napięcie sieciowe: p. 220
• –240 V ~ 50-60 Hz Moc znamionowa: p. 850
• W Maks. pobór mocy gniazda automatycznego: p. 2200
• W Maks. całkowity pobór mocy: p. 3050
• W Pojemność zbiornika: l Poziom ciśnienia akustycznego L p. 25

5. Przed uruchomieniem

Ostrzeżenie! Przed podłączeniem należy się upewnić, że dane na tabliczce znamionowej są zgodne z danymi dotyczącymi napięcia siecio- wego. Urządzenie może być podłączone wyłącznie do uziemionego gniazda!

5.1 Montaż urządzenia

Montaż głowicy urządzenia (rysunek 6) Głowica urządzenia (3) zamocowana jest na zbiorniku (8) przy użyciu zacisków Anl_TC-VC_2555_A_SPK13.indb 118Anl_TC-VC_2555_A_SPK13.indb 118 22.01.2025 10:28:5422.01.2025 10:28:54PL

zamykających (7). Aby zdjąć głowicę urządzenia (3), należy otworzyć zaciski zamykające (7) i następnie zdjąć głowicę (3). Podczas montażu głowicy urządzenia (3) zwrócić uwagę na to, aby zaciski zamykające (7) się poprawnie zatrzasnęły. Montaż kółek (rys. 5) Zamontować kółka (14), jak pokazano na rysunku

Montaż uchwytu (rys. 4) Zamontować uchwyt (1) za pomocą śrubokręta.

Wskazówka! Nigdy nie używać odkurzacza do pracy na mokro i na sucho bez fi ltra! Zawsze upewnić się, że fi ltry są poprawnie osad- zone! Montaż fi ltra piankowego (rys. 7) W przypadku odkurzania na mokro należy naciągnąć dołączony fi ltr piankowy (16) na kosz fi ltrujący (rys. 2/4). Filtr harmonijkowy, który jest już zamontowany przy dostawie (15), nie nadaje się do odkurzania na mokro! Montaż fi ltra harmonijkowego (rys. 8) W przypadku odkurzania na sucho nasunąć fi ltr harmonijkowy (15) na kosz fi ltrujący (rys. 2/4). Filtr harmonijkowy (15) nadaje się wyłącznie do odkurzania na sucho! Montaż worka na odpady (rys. 9) Do odkurzania drobnych, suchych zanieczyszczeń zalecamy również zamonto- wanie worka na odpady (19). Dzięki temu fi ltr harmonijkowy (15) dłużej pozostaje drożny i dłużej utrzymuje moc ssania. Ułatwia to również usuwanie pyłu. Nałożyć worek na odpady na otwór zasysający. Worek na odpady nadaje się wyłącznie do odkurzania na sucho.

5.3 Montaż węża ssącego (rys. 10–13)

W zależności od zastosowania podłączyć wąż ssący (11) do odpowiedniego przyłącza w od- kurzaczu do pracy na mokro i na sucho. Zasysanie Podłączyć wąż ssący (11) do przyłącza węża ssącego (9). Nadmuch Podłączyć wąż ssący (11) do przyłącza nadmu- chu (10). Aby przedłużyć wąż ssący (11), do węża ssącego (11) można przymocować elementy wieloczęściowej rury ssawnej (12).

Ssawka uniwersalna (rys. 13) Ssawka uniwersalna (13) nadaje się do odsysa- nia ciał stałych i cieczy ze powierzchni o średniej i dużej wielkości. Ssawka do fug (rys. 12) Ssawka do fug (18) nadaje się do odsysania ciał stałych i cieczy z kątów, krawędzi i innych trudno dostępnych miejsc.

6.1 Włącznik/wyłącznik (rys. 2/2)

Pozycja przełącznika 0: Wył. Położenie przełącznika I: normalna praca Położenie przełącznika AUTO: tryb automatyczny

6.2 Odkurzanie na sucho

Do odkurzania na sucho należy używać fi ltra harmonijkowego (15). Dodatkowo można również zamontować worek na odpady. (patrz punkt 5.2). Zawsze upewnić się, że fi ltry są poprawnie osad- zone!

6.3 Odkurzanie na mokro

Używać fi ltra piankowego (16) do odkurzania na mokro (patrz punkt 5.2). Zawsze upewnić się, że fi ltr jest poprawnie osad- zony! Podczas pracy na mokro pływakowy zawór bezpieczeństwa (5) zamyka się po osiągnięciu maksymalnego poziomu napełnienia zbiornika. Odgłos zasysania urządzenia zmienia się i staje się głośniejszy. W tej sytuacji należy wyłączyć urządzenie i opróżnić zbiornik. Niebezpieczeństwo! Odkurzacz do pracy na mokro i sucho nie na- daje się do odkurzania cieczy łatwopalnych! Do odkurzania na mokro należy używać wyłącznie dołączonego fi ltra piankowego!

6.4 Tryb automatyczny

Podłączyć kabel zasilający elektronarzędzia do gniazda automatycznego (21) i wąż ssący (11) do przyłącza odsysania pyłu elektronarzędzia. Anl_TC-VC_2555_A_SPK13.indb 119Anl_TC-VC_2555_A_SPK13.indb 119 22.01.2025 10:28:5422.01.2025 10:28:54PL

Upewnić się, że urządzenia są poprawnie osad- zone i szczelnie połączone. Ustawić przełącznik (2) odkurzacza do pracy na mokro i na sucho w pozycji „AUTO”, tryb automatyczny. Odkurzacz do pracy na mokro i na sucho włącza się natychmiast po włączeniu elektronarzędzia. Po wyłączeniu elektronarzędzia odkurzacz do pracy na mokro i na sucho wyłącza się po upływie ustawionego opóźnienia.

Podłączyć wąż ssący (11) do przyłącza nad- muchu (10) odkurzacza do pracy na mokro i na sucho.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Elementy zabezpieczające, szczeliny po- wietrzne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

8.2 Czyszczenie głowicy (3)

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością mydła w płynie Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego.

8.3 Czyszczenie pojemnika (8)

Pojemnik może być wyczyszczony w zależności od poziomu zabrudzenia za pomocą wilgotnej sz- matki, szarego mydła lub pod bieżącą wodą.

8.4 Czyszczenie fi ltrów

Czyszczenie fi ltra harmonijkowego(15) Regularnie czyścić fi ltr (15); ostrożnie go wytrzepać oraz wyczyścić delikatną szczotką lub zmiotką. Czyszczenie piankowego (16) Filtr piankowy (16) czyścić pod bieżącą wodą, przy użyciu niewielkiej ilości mydła i odstawić do wyschnięcia na powietrzu.

We wnętrzu urządzenia nie ma części wymagających konserwacji.

8.6 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.Einhell-Service.com

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_TC-VC_2555_A_SPK13.indb 120Anl_TC-VC_2555_A_SPK13.indb 120 22.01.2025 10:28:5522.01.2025 10:28:55PL

Symbol przekreślonego kołowego kontenera na odpady jest symbolem selektywnego zbierania odpadów. Zużyty sprzęt: elektronarzędzia, akumulatory, osprzęt i opakowania, nie można umieszczać łącznie z innymi odpadami. Symbol ten oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Jednocześnie informujemy, że: 1) na terenie RP istnieje system zbiera- nia, w tym zwrotu, zużytego sprzętu – w tym punkty selektywnej zbiórki i/lub lokalne punkty zbiórki, skle- py czy inne punkty sprzedaży sprzętu. Szczegółową informację uzyskasz u swojego sprzedawcy;

2) każde gospodarstwo domowe spełnia istotną rolę w przyczynia-niu się do ponownego użycia i

odzysku, w tym recyklingu, zużytego sprzętu; 3) do produkcji sprzętu użyto niebezpiecznych: sub- stancji, mieszanin oraz części składowych, które mogą powodować potencjalne, niebezpieczne skutki dla środowiska i zdrowia ludzi, dlatego też konieczne jest prawidłowe użytkowanie sprzętu oraz jego recykling. Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulatory i ele- menty oświetleniowe (np. żarówkę). Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG. Zmiany techniczne zastrzeżone Anl_TC-VC_2555_A_SPK13.indb 121Anl_TC-VC_2555_A_SPK13.indb 121 22.01.2025 10:28:5522.01.2025 10:28:55PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Ssawka uniwersalna, ssawka do fug, ssawka do tapicerki, adapter itp. Materiał eksploatacyjny/części eksploatacyjne* Harmonijkowy wkład fi ltra, fi ltr piankowy, worek na odpady, dodatkowy fi ltr, itp. Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_TC-VC_2555_A_SPK13.indb 122Anl_TC-VC_2555_A_SPK13.indb 122 22.01.2025 10:28:5522.01.2025 10:28:55TR
