DC509 - Ficklampa DEWALT - Gratis bruksanvisning och manual

Produkttyp	Ficklampa (robust elektrisk ficklampa)
Märke	DeWALT
Modell	DC509
Strömförsörjning	Uppladdningsbart Li-Ion batteripaket
Spänning	28 V eller 36 V
Kompatibelt batteri	DE9280 (28 V), DE9360 (36 V)
Kompatibel laddare	DE9000 (36/28 V)
Reservlampa	DE9083
Användning	Bärbar eller fast (bas med flexibelt rör)
Strömbrytare	Tryck på/av
Huvudets positionering	Vridbar med flexibelt rör
Linsmaterial	Plast
Rengöring	Mild tvål och fuktig trasa
Förvaring	Torr plats, låst, utom räckhåll för barn
Säkerhet	Titta inte direkt in i ljusstrålen, rör inte vid varm lins, täck inte över
Garanti	30 dagars nöjdhetsgaranti, 1 års fri service, 1 års delar och arbete

Vanliga frågor - DC509 DEWALT

Hur byter man lampan på DC509?

För att byta lampan, lossa optiken (6) och ta bort den. Dra helt enkelt ut lampan (9) och sätt i en ny (modell DE9083). Sätt tillbaka optiken.

Vilka batteripaket är kompatibla med DC509?

DC509 fungerar med Li-Ion batteripaket DeWALT DE9280 (28 V) och DE9360 (36 V). Använd endast DeWALT batterier och laddare.

Hur använder man lampan i fast läge?

Stöd basen (2) med en hand och skjut huvudet (4) av basen. Forma det flexibla röret (3) för att positionera huvudet. För att sätta tillbaka huvudet, skjut det på basen tills det snäpper fast.

Vilken laddare ska man använda för DC509?

Använd DeWALT DE9000 laddare, kompatibel med 28 V och 36 V.

Hur rengör man DC509 lampan?

Använd mild tvål och en fuktig trasa. Undvik slipande rengöringsmedel som skadar plastlinsens skydd. Låt inte vätska tränga in i verktyget.

Vilka är de viktiga säkerhetsanvisningarna?

Titta inte direkt in i ljusstrålen. Rör inte vid linsen under eller efter användning. Låt svalna före förvaring. Utsätt inte för fukt och täck inte över röret med brandfarligt material.

Vad gör man om strömbrytaren inte fungerar?

Använd inte verktyget om på/av-brytaren inte fungerar. Låt en auktoriserad DeWALT-agent byta ut skadade delar. Försök inte reparera själv.

Vad är garantin för DC509?

DeWALT erbjuder 30 dagars nöjdhetsgaranti, ett års fri service och ett års full garanti på material- eller tillverkningsfel. Köpbevis krävs.

Kan jag använda lampan utomhus i fuktigt väder?

Nej, använd inte lampan i fuktiga miljöer eller i närvaro av brandfarliga gaser. Undvik exponering för fukt för att minska risken för elektriska stötar.

Hur kasserar man lampan vid livslut?

Kasta inte lampan med hushållsavfallet. Lämna den till en auktoriserad DeWALT-reparatör eller en återvinningsstation för korrekt återvinning.

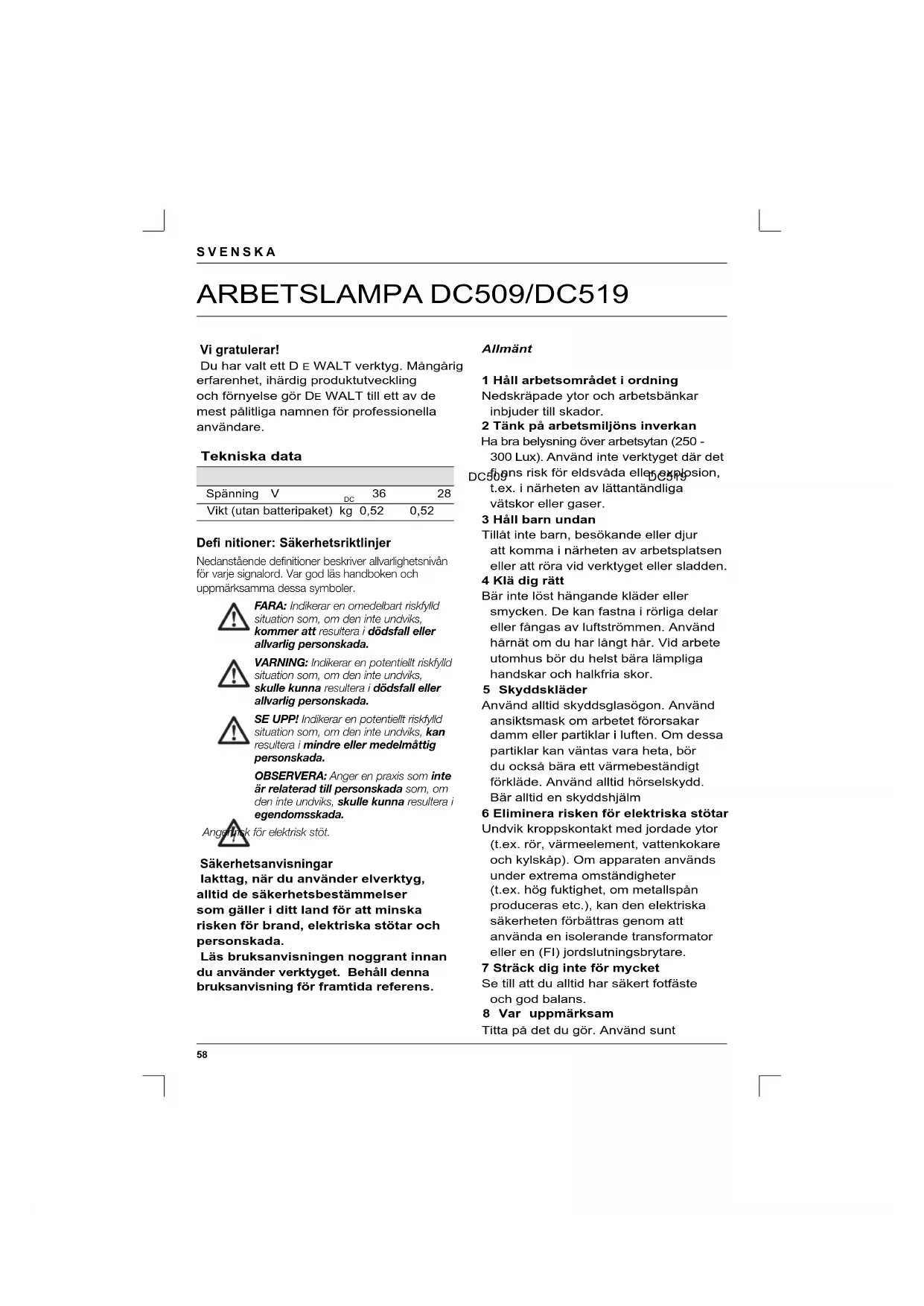

BRUKSANVISNING DC509 DEWALT

Svenska (översatt från de ursprungliga instruktionema) 58

Se desuden nedenstående tabeller.

Batterier

Sikkherhetsveiledning

Du har valt ett D E WALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DE WALT till ett av de mest pålitliga namnen för professionella användare.

Tekniska data

Spänning V	DC	36	28
Vikt (utan batteripaket) kg	0,52	0,52

Defi nitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

för elektrisk stöt.

Säkerhetsanvisningar lakttag, när du använder elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada.

Läs bruksanvisningen noggrant innan du använder verktyget. Behåll denna bruksanvisning för framtida referens.

Allmänt

1 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

2 Tänk på arbetsmiljöns inverkan

Ha bra belysning över arbetsytan (250 - 300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

3 Håll barn undan

Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller sladden.

4 Klä dig rätt

Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar eller fångas av luftströmmen. Använd hårnät om du har långt hår. Vid arbete utomhus bör du helst bära lämpliga handskar och halkfria skor.

5 Skyddskläder

Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Om dessa partiklar kan väntas vara heta, bör du också bära ett värmebeständigt förkläde. Använd alltid hörselskydd. Bär alltid en skyddshjälm

6 Eliminera risken för elektriska stötar Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp). Om apparaten används under extrema omständigheter (t.ex. hög fuktighet, om metallspan produceras etc.), kan den elektriska säkerheten förbättras genom att använda en isolerande transformator eller en (FI) jordslutningsbrytare.

7 Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och god balans.

8 Var uppmärksam

Titta på det du gör. Använd sunt

förnuft. Använd inte verktyget när du är trött.

9 Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget.

VARNING! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

10 Kontrollera verktyget för skador

Kontrollera verktyget och sladden för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna bytas ut av en auktoriserad DE WALT serviceverkstad. Försök aldrig reparera verktyget själv.

11 Avlägsna batteriet

Tag av batteriet när verktyget inte är i bruk samt före byte av någon del, tillbehör eller verktygsfästen och innan serviceätgärder utförs.

12 Förvara verktyg säkert

När verktyget inte används ska det förvaras på en torr plats och låsas undan ordentligt, utom räckhåll för barn.

13 Sköt verktyget med omsorg

Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ

instruktionerna beträffande skötsel och byte av tillbehör. Håll alla handtag och strömbrytare torra, rena och fria från olja och fett.

14 Reparationer

Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser. Låt det endast repareras av ett auktoriserat DE WALT serviceombud. Reparationer får endast utföras av kvalifi cerad personal som använder originaldelar, annars kan användaren utsättas för stor fara.

Extra säkerhetsföreskrifter för arbetslampor

• Titta inte rakt in i ljusstrålen.
• Vidrör inte linsens yta under eller direkt efter bruk. Låt verktyget svalna några minuter innan du lägger undan det eller utför underhåll.
• Utsätt inte apparaten för fuktiga eller våta omständigheter.
• Täck inte över ljuskällan med tyg eller annat antändligt material, detta kan ge risk för brand.
• Använd inte lampan utan linskåpan på plats.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Arbetslampa
1 Instruktionshandbok

- Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

Beskrivning (fi g. A)

VARNING: Modifi era aldrig arbetslampan eller någon del av den. Skada eller personskada skulle kunna uppstå.

AVSEDD ANVÄNDNING

DC509/DC519 är kraftiga arbetslampor som är avsedd att drivas med 36 V eller 28 V batteripaket och kan användas fristående eller som handlampa. Använd

SVENSKA

INTE under väta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

LÄT INTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

1 Strömbrytare
2 Fot
3 Flexibel stång
4 Huvud
5 Lins
6 Linshållare
7 Batteripaket (medföljer inte)

Elsäkerhet

Kontrollera alltid att batteripaketets spänning motsvarar spänningen på märkplåten. Kontrollera även att laddarens spänning stämmer överens med spänningen i vägguttaget.

MONTERING OCH INSTÄLLNING

WARNING:

vlägsna alltid batteripaketet innan du påbörjar montering eller inställning.

- Stäng alltid av verktyget innan batteripaketet sätts in eller avlägsnas.

• Se till att battordentligt på plats innan du startar apparaten.

Batteripaket (fi g. B)

Batterityp

Verktyget drivs med batteripaket på 36 V eller 28 V. Se tabellen i slutet av det här avsnittet för val av användbara batteripaket.

WARNING: Använd endast D E WALT batterier och laddare.

Placering och avlägsnande av batteripaketet Se till att batteripaketet är ordentligt på plats.

• För placering av batteripaketet (7) riktas det in mot hållaren på verktyget. Skjut sedan in batteripaketet i hållaren och tryck det bakåt tills det snäpper fast på plats.
• För att ta ut batteripaketet trycker du på frikopplingsknappen (8) och drar ut det ur hållaren.

Batteripaketets tillstånd

• Se till att batteripaketet är (helt) laddat. Om batteripaketet inte ger tillräcklig kraft ska det laddas enligt anvisningarna från laddarens tillverkare.

Byte av glödlampan (fi g. C)

• Skruva lös och avlägsna linshållaren (6).
• Dra helt enkelt ut glödlampan (9) och placera en ny.
• Sätt tillbaka linshällaren (6).

Riktning av huvudet (fi g. D)

Din arbetslampa kan användas som fristående modell eller hållas i handen. När den används som handmodell kan den bäras i den fl exibla stängen. När den används fristående kan huvudet riktas med hjälp av den fl exibla stängen för att justera ljusstrålens riktning.

• Håll foten (2) med ena handen och skjut t sitted den andra handen lös huvudet (4) från foten.
• Böj stånden (3) så att huvudet får önskad riktning.
• För att sätta tillbaka huvudet håller du det framför foten och skjuter på huvudet tills det klickar på plats.

ANVÄNDNING

Bruksanvisning

WARNING: Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

Strömbrytare (fi g. A)

- Skjut strömbrytaren (1) åt vänster för att starta apparaten.

- Skjut strömbrytaren (1) åt höger för att stänga av apparaten.

Extra tillbehör

WARNING: Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten.

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Dessa är:

- DE9083 reservlampa

Se även nedanstående tabeller.

Batteripaket

Spänning	Li-Ion
28	DE9280
36 DE9360

Laddare

Spänning		Li-Ion
36/28	DE9000

SKÖTSEL

Ditt D E WALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Rengöring

Använd endast ett milt tvålmedel och en fuktig trasa för rengöring. Undvik bruk av lösningsmedel eller rengöringsmedel av hushållstyp. Särskilt rengöringsmedel med skurverkan skulle skada linskåpans plast. Låt aldrig vätska tränga in i verktyget. Sänk aldrig någon del av verktyget i vätska.

Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor.

Om du någon gång i framtiden er ersätta din DE WALT-produkt ny, eller inte längre behöver den, nte kasta den i hushållssoporna. produkt skall lämnas till särskild ng.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.

Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.

D E WALT erbjuder en insamlings- och återvinningstjänst för D E WALT-produkter när de en gång har tjänat ut. För att du skall kunna utnyttja den, ber vi dig att återlämna produkten till en auktoriserad reparations- och servicerepresentant som samlar in produkterna för vår räkning.

Adressen till närmaste auktoriserade verkstad får du genom kontakt med den lokala D E WALT- företrädare, vars adress du återfi nner i manualen. En lista på auktoriserade verkstäder samt servicevillkor och kontakter fi nns även tillgängligt på Internet på: www.2helpU.com

GARANTI

DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI •

Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DeWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

- KONTRAKT PÅ ETT ÅRS FRI SERVICE •

Skulle du behöva underhåll eller service på ditt verktyg från DEWALT inom 12 månader efter inköpet, kommer detta att göras avgiftsfritt hos ett godkänt reparationsombud för DEWALT. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI •

Om din produkt från DEWALT fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;
• Produkten bara har utsatts för rimligt slitage och nötning;
• Reparationer inte har försökt göras av obehöriga personer;
• Bevis på köpet visas upp.
• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar.

Om du vill ställa skadeståndsanspråk, kontakta din försäljare eller ta reda på var ditt närmaste godkända reparationsombud för DEWALT finns, i DEWALTs katalog, eller kontakta närmaste kontor för DEWALT på den adress som anges i denna handbok. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.
