Producttype	Zaklamp (stevige elektrische zaklamp)
Merk	DeWALT
Model	DC509
Voeding	Oplaadbaar Li-Ion accupakket
Spanning	28 V of 36 V
Compatibele accu	DE9280 (28 V), DE9360 (36 V)
Compatibele lader	DE9000 (36/28 V)
Vervangende lamp	DE9083
Gebruik	Draagbaar of vast (basis met flexibele buis)
Schakelaar	Aan/uit drukschakelaar
Positie van de kop	Verstelbaar dankzij flexibele buis
Materiaal van de lens	Kunststof
Reiniging	Milde reiniger en vochtige doek
Opbergen	Droge, afgesloten plaats, buiten bereik van kinderen
Veiligheid	Niet in de lichtstraal staren, de hete lens niet aanraken, niet afdekken
Garantie	30 dagen tevredenheid, 1 jaar gratis onderhoud, 1 jaar onderdelen en arbeid

Veelgestelde vragen - DC509 DEWALT

Hoe vervang ik de lamp van de DC509-zaklamp?

Om de lamp te vervangen, draait u de lens (6) los en verwijdert u deze. Trek eenvoudig aan de lamp (9) en plaats een nieuwe (model DE9083). Plaats de lens terug.

Welke accupakketten zijn compatibel met de DC509?

De DC509 werkt met de Li-Ion accupakketten DeWALT DE9280 (28 V) en DE9360 (36 V). Gebruik alleen DeWALT accu's en laders.

Hoe gebruik ik de zaklamp in vaste modus?

Ondersteun de basis (2) met één hand en schuif de kop (4) van de basis af. Vorm de flexibele buis (3) om de kop te positioneren. Om de kop terug te plaatsen, schuift u deze over de basis tot hij vastklikt.

Welke lader moet ik gebruiken voor de DC509?

Gebruik de DeWALT DE9000 lader, compatibel met spanningen van 28 V en 36 V.

Hoe reinig ik de DC509-zaklamp?

Gebruik een milde reiniger en een vochtige doek. Vermijd schurende schoonmaakmiddelen die de kunststoflensafdekking beschadigen. Laat geen vloeistof in het gereedschap binnendringen.

Wat zijn de belangrijke veiligheidsinstructies?

Kijk niet direct in de lichtstraal. Raak de lens niet aan tijdens of na gebruik. Laat afkoelen voor opbergen. Niet blootstellen aan vocht en de buis niet bedekken met brandbaar materiaal.

Wat moet ik doen als de schakelaar niet werkt?

Gebruik het gereedschap niet als de aan/uit-schakelaar niet werkt. Laat beschadigde onderdelen vervangen door een erkende DeWALT-dealer. Probeer niet zelf te repareren.

Wat is de garantie op de DC509?

DeWALT biedt een 30-dagen tevredenheidsgarantie, een jaar gratis onderhoudscontract en een volledige garantie van één jaar op materiaal- of fabricagefouten. Een aankoopbewijs is vereist.

Kan ik de zaklamp buitenshuis gebruiken bij vochtig weer?

Nee, gebruik de zaklamp niet in een vochtige omgeving of in de aanwezigheid van brandbare gassen. Vermijd blootstelling aan vocht om het risico op elektrische schokken te verminderen.

Hoe moet ik de zaklamp aan het einde van zijn levensduur weggooien?

Gooi de zaklamp niet bij het huishoudelijk afval. Breng hem naar een erkende DeWALT-reparateur of een recyclagecentrum voor correcte recycling.

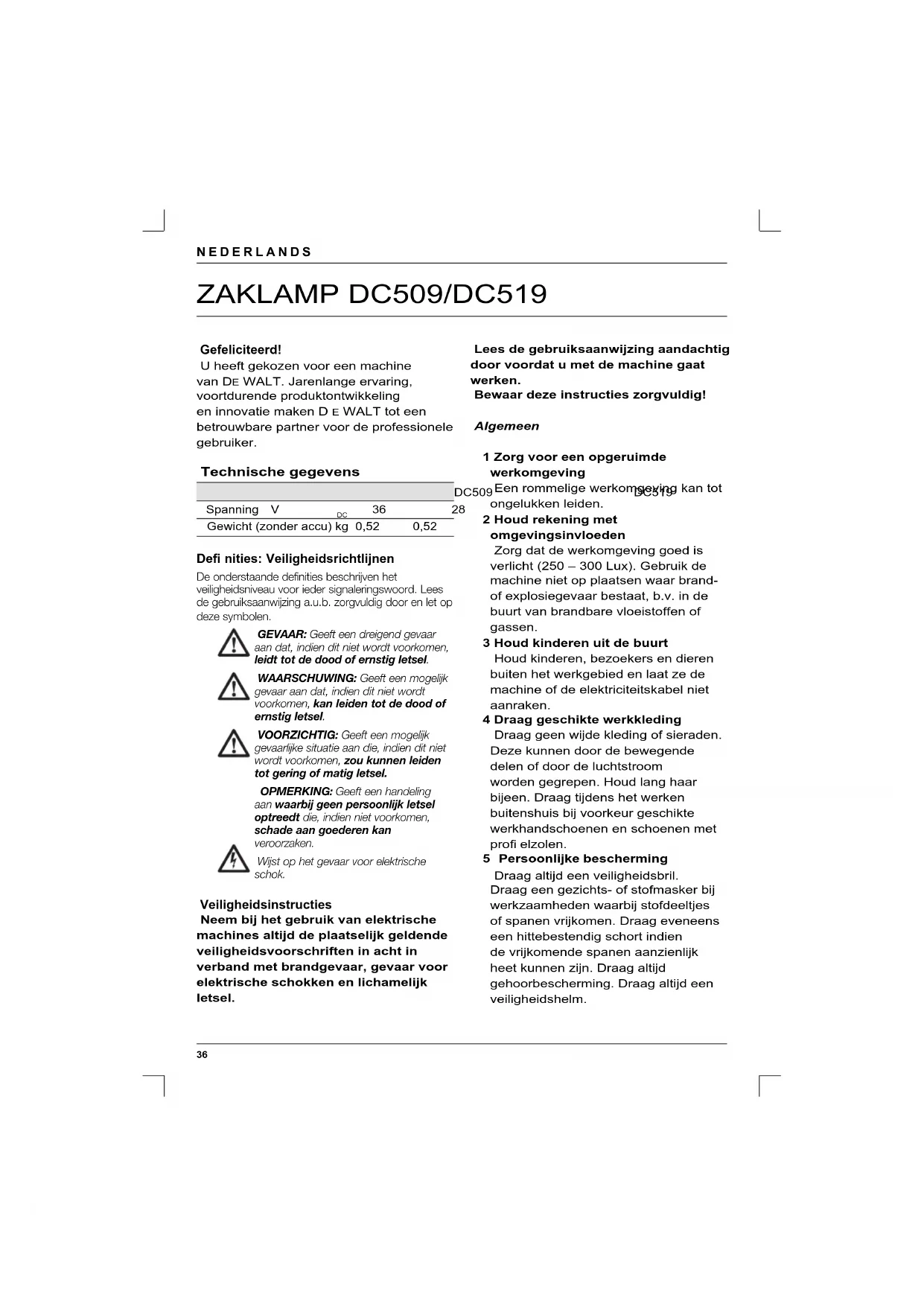

GEBRUIKSAANWIJZING DC509 DEWALT

Nederlands (vertaald vanuit de originele instructies) 36

U heeft gekozen voor een machine van DE WALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DE WALT tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens

Spanning V		DC
	_DC	36	28
Gewicht (zonder accu) kg		0,52	0,52

Defi nities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op het gevaar voor elektrische schok.

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel.

Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

DC509 Een rommelige werkomgeving kan tot ongelukken leiden.

2 Houd rekening met omgevingsinvloeder

Zorg dat de werkomgeving goed is verlicht (250 – 300 Lux). Gebruik de machine niet op plaatsen waar brand-of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

3 Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken.

4 Draag geschikte werkkleding

Draag geen wijde kleding of sieraden. Deze kunnen door de bewegende delen of door de luchtstroom worden gegrepen. Houd lang haar bijeen. Draag tijdens het werken buitenshuis bij voorkeur geschikte werkhandschoenen en schoenen met profi elzolen.

5 Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag eveneens een hittebestendig schort indien de vrijkomende spanen aanzienlijk heet kunnen zijn. Draag altijd gehoorbescherming. Draag altijd een veiligheidshelm.

6 Bescherming tegen elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten).

Bij gebruik onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI)-schakelaar voor te schakelen, verhoogd worden.

7 Zorg voor een veilige houding

Zorg er altijd voor dat u stevig staat en in evenwicht blijft.

8 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

9 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet.

WAARSCHUWING! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

10 Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u er van dat

de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte of beschadigde onderdelen dienen door een erkend D E WALT servicecentrum te worden vervangen. Probeer nooit om de machine zelf te repareren.

11 Verwijder de accu

Verwijder de accu als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert.

12 Berg de machine veilig op

Indien niet in gebruik, dienen machines te worden opgeborgen in een droge, afsluitbare plaats, buiten bereik van kinderen.

13 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet.

14 Reparaties

Deze machine voldoet aan alle geldende veiligheidsvoorschriften. Wendt u voor reparaties tot een erkend DE WALT Service-center Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsinstructies voor zaklampen

• Kijk niet direct in de lichtstraal.
• Vermijd contact met het lensoppervlak tijdens of direct na gebruik. Laat het apparaat enkele minuten afkoelen voordat u deze opbergt of onderhoud verricht.

NEDERLANDS

• Stel het apparaat niet bloot aan vochtige of natte omstandigheden.
• Bedek de lamp niet met een doek of andere brandbare materialen om brandgevaar te voorkomen.
• Gebruik de lamp niet zonder lensdeksel.

Inhoud van de verpakking

De verpakking bevat:

1 Zaklamp

1 Handleiding

- Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fi g. A)

WAARSCHUWING:Pas de zaklamp of een onderdeel ervan nooit zelf aan. Dit kan schade of lichamelijk letsel tot gevolg hebben.

BEOOGD GEBRUIK

De DC509/DC519 zware zaklantaarns zijn ontworpen om te werken op 36V of 28V accubatterijen en kunnen worden gebruikt als handmodel of staand model.

GEBRUIK ZE NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

LAAT GEENkinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedienen.

1 Aan/uit-schakelaar
2 Onderstel
3 Flexibele buis
4 Kop
5 Lens
6 Lenshouder
7 Accu (niet inbegrepen)

Elektrische veiligheid

Controleer altijd of het vermogen van de accu overeenkomt met de waarde op het

typeplaatje. Verzeker u ook ervan dat de netspanning van uw oplader overeenkomt met die van het elektriciteitsnet.

MONTEREN EN INSTELLEN

WAARSCHUWING:

• Verwijder vóór het monteren en instellen altijd de accu uit de machine.
  • Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.
  • Vergewis u er voor gebruik van de machine van dat de accu naar behoren is aangebracht.

Accu (fi g. B)

Type accu

Het gereedschap werkt op accubatterijen van 36V of 28V. Raadpleeg de tabel aan het einde van dit onderdeel voor een selectie van geschikte accubatterijen.

WAARSCHUWING: Gebruik uitsluitend D E WALT-accu's en -opladers.

Aanbrengen en verwijderen van de accu

Zorg dat de accu goed op de plaats zit.

- Breng de accu (7) aan door hem op een lijn met de houder op de machine te brengen. Schuif de accu in de houder en duw totdat de accu op zijn plaats vastklikt.

- Verwijder de accu door de ontgrendelknop (8) in te drukken en gelijktijdig de accu uit de houder te trekken.

Staat van de accu

- Zorg dat de accu (helemaal) is opgeladen. Als de accu niet voldoende voeding levert, laad dan de accu op volgens de instructies in de handleiding van de oplader.

Vervangen van de gloeilamp (fi g. C)

• Draai de lenshouder (6) los en verwijder hem.
• Trek de gloeilamp (9) eenvoudigweg eruit en plaats een nieuwe lamp.
• Plaats de lenshouder (6) terug.

Positioneren van de kop (fi g. D)

Uw zaklamp kan als staand model of als draagbaar model worden gebruikt. Bij gebruik als een draagbaar model kan het apparaat aan de fl exibele buis worden gedragen. Bij gebruik als een staand model kan de kop worden gepositioneerd met behulp van de fl exibele buis om de richting van de lichtstraal af te stellen.

• Houd het onderstel (2) met een hand vast en schuif met de andere hand de kop (4) van het onderstel.
• Vorm de buis (3) en positioneer de kop als gewenst.
• Om de kop weer aan te brengen, houdt u de kop voor het onderstel en schuift u de kop erop totdat hij op zijn plaats vastklikt.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

In- en uitschakelen (fi g. A)

• Om het apparaat in te schakelen, duwt u de aan/uit-schakelaar (1) naar links.
• Om het apparaat uit te schakelen, duwt u de aan/uit-schakelaar (1) naar rechts.

Opties

WAARSCHUWING: Omdat accessoires, behalve die van DEWALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke

accessoires met dit gereedschap gevaarlijk zijn. Om het risico van letsel te beperken, mogen uitsluitend toebehoren worden gebruikt bij dit product die worden aanbevolen door DEWALT.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Dit zijn:

- DE9083 reservelamp

Zie ook de tabellen hieronder.

Accu's

Spanning		Li-Ion
28	DE9280
36	DE9360

Oplader

Spanning		Li-Ion
36/28	DE9000

ONDERHOUD

Uw D E WALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Reiniging

Gebruik alleen milde zeep en een vochtige doek om het apparaat te reinigen. Vermijd het gebruik van huishoudreinigers en verdunners. Vooral schuurmiddelen kunnen het plastic lensdeksel ernstig beschadigen. Laat geen vloeistof het apparaat binnenkomen. Dompel geen enkel onderdeel van het apparaat onder in een vloeistof.

Milieu

Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid.

Wanneer uw oude DE WALT-product aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld.

Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen.

Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn.

D E WALT biedt de mogelijkheid tot inzamelen en recyclen van afgedankte D E WALT-producten. Om gebruik te maken van deze service, retourneert u het product naar een van de erkende servicecentra, die deze producten voor ons verzamelt.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

GARANTIE

DeWALT vertrouwt op de kwaliteit van zijn producten en biedt een uitstekende garantie aan voor professionele gebruikers van het product. Deze garantieverklaring komt in aanvulling op, en beïnvloedt op geen enkele wijze uw contractuele rechten als een professioneel gebruiker of uw wettelijke rechten als een privé, niet-professioneel gebruiker. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet volkomen tevreden bent over de prestaties van uw DEWALT gereedschap, kunt u dit gewoon binnen 30 dagen terugbrengen, compleet met de originele onderdelen zoals u het aankocht, bij het verkooppunt. U krijgt uw geld volledig vergoed. Het product moet blootgesteld zijn geweest aan redelijke slijtage en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als u onderhoud aan uw DEWALT gereedschap nodig hebt gedurende de 12 maanden volgend op uw aankoop, wordt dit gratis uitgevoerd door een erkende DEWALT reparateur. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT product defect raakt als gevolg van verkeerd materiaal of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;
• Het product is blootgesteld aan redelijke slijtage;
• Er geen reparaties zijn ondemomen door niet-geautoriseerde personen;
• U een aankoopbewijs kunt overleggen;
• Het product compleet met alle originele onderdelen wordt geretoumeerd.

Als u een schadeclaim wilt indienen, neem dan contact op met uw verkoper of zoek de locatie op van de dichtstbijzijnde erkende DEWALT reparateur in de DEWALT catalogus, of neem contact op met uw DEWALT kantoor via het adres dat in deze handleiding staat vermeld. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.
