| Tipo de producto | Linterna (antorcha eléctrica robusta) |
| Marca | DeWALT |
| Modelo | DC509 |
| Alimentación | Batería recargable de iones de litio |
| Voltaje | 28 V o 36 V |
| Batería compatible | DE9280 (28 V), DE9360 (36 V) |
| Cargador compatible | DE9000 (36/28 V) |
| Bombilla de repuesto | DE9083 |
| Uso | Portátil o fija (base con tubo flexible) |
| Interruptor | Encendido/apagado por pulsación |
| Posicionamiento del cabezal | Orientable gracias al tubo flexible |
| Material de la lente | Plástico |
| Limpieza | Detergente suave y paño húmedo |
| Almacenamiento | Lugar seco, cerrado con llave, fuera del alcance de los niños |
| Seguridad | No mirar fijamente el haz, no tocar la lente caliente, no cubrir |
| Garantía | 30 días de satisfacción, 1 año de mantenimiento gratuito, 1 año de piezas y mano de obra |
Preguntas frecuentes - DC509 DEWALT
Preguntas de los usuarios sobre DC509 DEWALT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Flash en formato PDF gratis! Encuentra tus instrucciones DC509 - DEWALT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DC509 de la marca DEWALT.

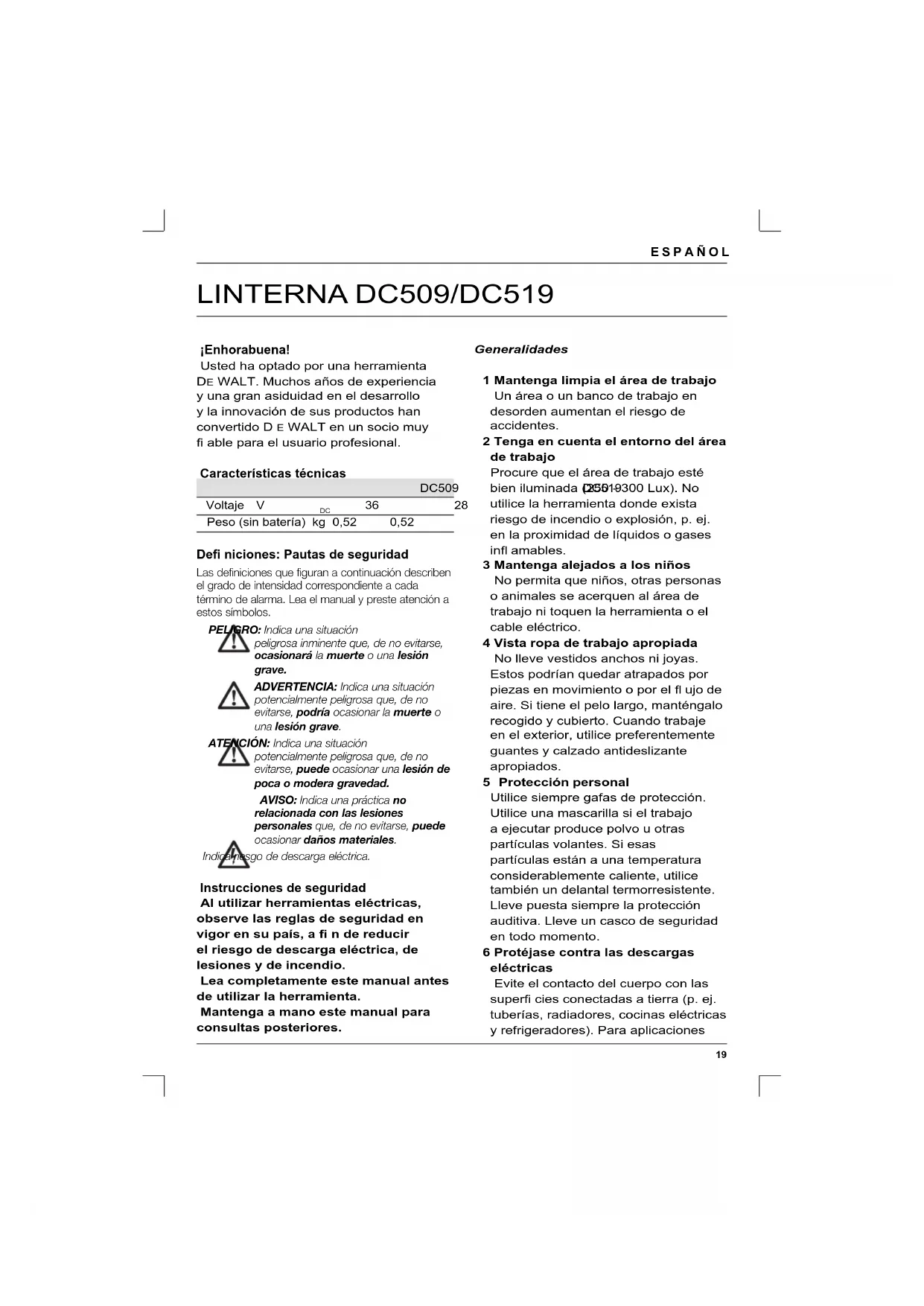

MANUAL DE USUARIO DC509 DEWALT
Español (traducido de las instrucciones originales) 19
Usted ha optado por una herramienta DE WALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido D E WALT en un socio muy fi able para el usuario profesional.
Características técnicas
| DC509 | ||||
| Voltaje | V | DC | 36 | 28 |
| Peso (sin batería) kg 0,52 | 0,52 | |||
Defi niciones: Pautas de seguridad
Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos.
O: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave.
ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave.
ÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o modera gravedad.
AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.
go de descarga eléctrica.
Instrucciones de seguridad
Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio.
Lea completamente este manual antes de utilizar la herramienta.
Mantenga a mano este manual para consultas posteriores.
Generalidades
1 Mantenga limpia el área de trabajo
Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.
2 Tenga en cuenta el entorno del área de trabajo
Procure que el área de trabajo esté bien iluminada (25519300 Lux). No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases infl amables.
3 Mantenga alejados a los niños No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable eléctrico.
4 Vista ropa de trabajo apropiada
No lleve vestidos anchos ni joyas. Estos podrían quedar atrapados por piezas en movimiento o por el fl ujo de aire. Si tiene el pelo largo, manténgalo recogido y cubierto. Cuando trabaje en el exterior, utilice preferentemente guantes y calzado antideslizante apropiados.
5 Protección personal
Utilice siempre gafas de protección. Utilice una mascarilla si el trabajo a ejecutar produce polvo u otras partículas volantes. Si esas partículas están a una temperatura considerablemente caliente, utilice también un delantal termorresistente. Lleve puesta siempre la protección auditiva. Lleve un casco de seguridad en todo momento.
6 Protéjase contra las descargas eléctricas
Evite el contacto del cuerpo con las superfi cies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones
de uso extremas (p. ej. humedad elevada, formación de polvo metálico, etc.), se puede mejorar la seguridad eléctrica intercalando un transformador de separación o un disyuntor con derivación a tierra (FI).
7 No intente realizar demasiadas cosas al mismo tiempo
Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.
8 Esté siempre alerta
Concéntrese en lo que está haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado.
9 Utilice la herramienta adecuada
En este manual de instrucciones se indica el uso previsto. No utilice pequeñas herramientas o accesorios para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. No fuerce la herramienta.
ADVERTENCIA! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma que no sea la recomendada en este manual de instrucciones puede presentar riesgo de lesiones a los usuarios.
10 Compruebe que no haya piezas averiadas
Antes de utilizarla, compruebe cuidadosamente que la herramienta y el cable eléctrico no presenten desperfectos. Compruebe que no existan piezas móviles mal alineadas o atascadas, piezas rotas, protectores o interruptores dañados o cualquier otro condicionante que pueda afectar al funcionamiento correcto de la herramienta. Asegúrese de que la herramienta pueda funcionar correctamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar
y encender el interruptor. Encargue al servicio técnico autorizado DE WALT que repare o sustituya las piezas defectuosas o averiadas. Jamás intente efectuar las reparaciones usted mismo.
11 Extraiga la batería
Extraiga la batería cuando no utilice la herramienta, antes de sustituir piezas, accesorios o acoplamientos y antes de efectuar revisiones.
12 Guarde las herramientas que no utilice
Las herramientas eléctricas que no se utilicen deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.
13 Tenga cuidado al realizar labores de mantenimiento.
Mantenga sus herramientas afi ladas y limpias para trabajar mejor y de forma más segura. Siga las instrucciones de mantenimiento y sustitución de accesorios. Mantenga todos los mangos e interruptores secos, limpios y libres de aceite y grasa.
14 Reparaciones
Esta herramienta eléctrica cumple con la normativa de seguridad vigente. Haga reparar su herramienta en Centros de Servicio DE WALT. Las reparaciones deben llevarse a cabo por personal cualifi cado, utilizando piezas de recambio originales. Caso contrario podría provocar situaciones de riesgo considerable para el usuario.
Instrucciones de seguridad adicionales para linternas
- No mire directamente al haz de luz.
- No toque la superfi cie de la lente durante el uso, o inmediatamente después. Deje que la herramienta se enfríe durante unos minutos antes de almacenarla o repararla.
- No exponga la herramienta a ambientes mojados o húmedos.
- No cubra la luz con un paño ni otros materiales infl amables para evitar el riesgo de incendio.
- No haga funcionar la luz sin el conjunto de la cubierta de la lente fi jado.
Verifi cación del contenido del embalaje
El paquete contiene:
1 Linterna
1 Manual de instrucciones
- Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.
Descripción (fi g. A)
ADVERTENCIA: Jamás altere la linterna ni ninguna de sus piezas. Podrían producirse lesiones personales o daños.
Uso Previsto
Las linternas para trabajos pesados DC509/DC519 han sido diseñadas para funcionar con baterías de 36 V o 28 V y pueden utilizarse como modelo de mano o independiente.
NO use la herramienta bajo condiciones de humedad o en presencia de gases o líquidos infl amables.
NO permita que los niños tengan contacto con la herramienta. Cuando la hagan funcionar operarios sin experiencia, es necesita-ria su supervisión.
1 Interruptor de marcha/parada
2 Base
3 Tubo fl exible
4 Cabezal
5 Lente
6 Portalente
7 Batería (no incluido)
Seguridad eléctrica
Compruebe siempre que la potencia de la batería corresponda al valor indicado en la placa de características. Asegúrese
también de que la tensión de su cargador corresponda a la tensión de la red.
MONTAJE Y AJUSTES
ADVERTENCIA:
- Antes de realizar el montaje y los ajustes, extraiga siempre la batería.
• Apague siempre la herramienta antes de insertar o retirar la batería.
- Antes de utilizar la herramienta, cerciórese de que la batería está bien colocada.
Batería (fi g. B)
Tipo de batería
La herramienta funcionará con baterías de 36 V o 28 V. Consulte la tabla que fi gura al fi nal de este apartado para seleccionar las baterías correspondientes.
ADVERTENCIA: Usar sólo baterías y cargadores de D E WALT.
Instalación y extracción de la batería
Asegúrese de que la batería quede bien acoplada.
- Para instalar la batería (7), alinéela con el receptáculo de la herramienta. Introduzca la batería en el receptáculo y empuje hasta que encaje en su posición.
- Para extraer la batería, empuje el botón de liberación (8) mientras que al mismo tiempo tira de la batería para sacarla del receptáculo.
Estado de la batería
- Asegúrese de que la batería está (totalmente) cargada. Si la batería no produce sufi ciente potencia, cargue la batería siguiendo las instrucciones del manual del cargador.
Sustitución de la bombilla (fi g. C)
- Desenrosque el portalente (6) y retírelo.
ESPAÑOL
- Simplemente saque la bombilla (9) e introduzca una nueva.
- Vuelva a instalar el portalente (6).
Colocación del cabezal (fi g. D)
La linterna puede utilizarse como modelo independiente o de mano. Cuando se utilice como modelo de mano, la herramienta puede transportarse en el tubo fl exible. Cuando se utilice como modelo independiente, el cabezal puede colocarse mediante el tubo fl exible para ajustar la dirección del haz de luz.
- Sujete la base (2) con una mano y con la otra saque el cabezal (4) de la base.
- Moldee el tubo (3) según sea necesario para colocar el cabezal.
- Para reajustar el cabezal, coloque éste delante de la base e introdúzcalo hasta que encaje en su posición.
FUNCIONAMIENTO
Instrucciones de uso
ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas de aplicación.
Encendido y apagado (fi g. A)
- Para encender la herramienta, deslice el interruptor de encendido/apagado (1) a la izquierda.
- Para apagar la herramienta, deslice el interruptor de encendido/apagado (1) a la derecha.
Accesorios opcionales
ADVERTENCIA: dado que algunos accesorios, diferentes de los ofrecidos por DEWALT, no se han probado con este producto, el empleo de tales accesorios podría constituir un riesgo. Para reducir el riesgo de lesiones, solo deben usarse con el producto los accesorios recomendados DEWALT.
Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.
Son los siguientes:
- Bombilla de repuesto DE9083
Consulte también las siguientes tablas.
Baterías
Voltaje Ión
28 DE9280
36 DE9360
Cargador
Voltaje lón
36/28 DE9000
MANTENIMIENTO
Su herramienta eléctrica D E WALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.
Limpieza
Utilice únicamente jabón suave y un paño húmedo para limpiar la herramienta. Evite el uso de limpiadores y disolventes domésticos. En particular, los productos limpiadores abrasivos pueden dañar seriamente la cubierta de la lente de plástico. No permita la entrada de líquidos en la herramienta. No sumerja en líquido ninguna parte de la herramienta.
Protección del medio ambiente
Separación de desechos. Este producto no debe desecharse con la basura doméstica normal.
Si llega el momento de reemplazar su producto D E WALT o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal.
Asegúrese de que este producto se deseche por separado.
La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas.
La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto.
DE WALT proporciona facilidades para la recogida y el reciclado de los productos DE WALT que hayan llegado al fi nal de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre.
Puede consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la ofi cina local de DE WALT en la dirección que se indica en este manual. Como alternativa, encontrará en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados de DE WALT e información completa de nuestros servicios de posventa y contactos: www.2helpU.com
GARANTÍA
DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.
• GARANTÍA DE SATISFACCIÓN DE 30 DÍAS SIN RIESGO •
Si no está totalmente satisfecho con el rendimiento de su herramienta DEWALT, sólo tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra.
- CONTRATO DE MANTENIMIENTO GRATIS POR UN AÑO •
Si necesita mantenimiento o revisión de su herramienta DEWALT en los 12 meses siguientes a la compra, se realizará gratuitamente por un agente de reparaciones autorizado de DEWALT. Debe presentarse prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.
• GARANTÍA COMPLETA DE UN AÑO •
Si su producto DEWALT está defectuoso debido a fallos de material o fabricación, en un plazo de 12 meses a partir de la fecha de compra, garantizamos reemplazar todas las piezas defectuosas gratuitamente o, a nuestra discreción, cambiar el aparato gratis siempre que:
- El producto no se haya utilizado mal;
- El producto se haya sometido a un desgaste lógico y normal;
- No se hayan intentado hacer reparaciones por personas no autorizadas;
- Se presente prueba de compra.
- El producto se devuelva completo con todos los componentes originales.
Si desea hacer una reclamación, contacte con su vendedor o compruebe dónde se encuentra su agente de reparaciones autorizado de DEWALT más cercano en el catálogo de DEWALT o póngase en contacto con su oficina de DEWALT en la dirección indicada en este manual. Puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en: www.2helpU.com.
