DC509 - Torcia DEWALT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DC509 DEWALT in formato PDF.
| Tipo di prodotto | Torcia elettrica (lampada elettrica robusta) |
| Marca | DeWALT |
| Modello | DC509 |
| Alimentazione | Batteria ricaricabile Li-Ion |
| Tensione | 28 V o 36 V |
| Batteria compatibile | DE9280 (28 V), DE9360 (36 V) |
| Caricabatterie compatibile | DE9000 (36/28 V) |
| Lampadina di ricambio | DE9083 |
| Utilizzo | Portatile o fissa (base con tubo flessibile) |
| Interruttore | Accensione/spegnimento a pulsante |
| Posizionamento della testa | Orientabile grazie al tubo flessibile |
| Materiale della lente | Plastica |
| Pulizia | Detergente delicato e panno umido |
| Conservazione | Luogo asciutto, chiuso a chiave, fuori dalla portata dei bambini |
| Sicurezza | Non fissare il fascio, non toccare la lente calda, non coprire |
| Garanzia | 30 giorni di soddisfazione, 1 anno di manutenzione gratuita, 1 anno di ricambi e manodopera |
Domande frequenti - DC509 DEWALT
Domande degli utenti su DC509 DEWALT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Torcia in formato PDF gratuitamente! Trova il tuo manuale DC509 - DEWALT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DC509 del marchio DEWALT.

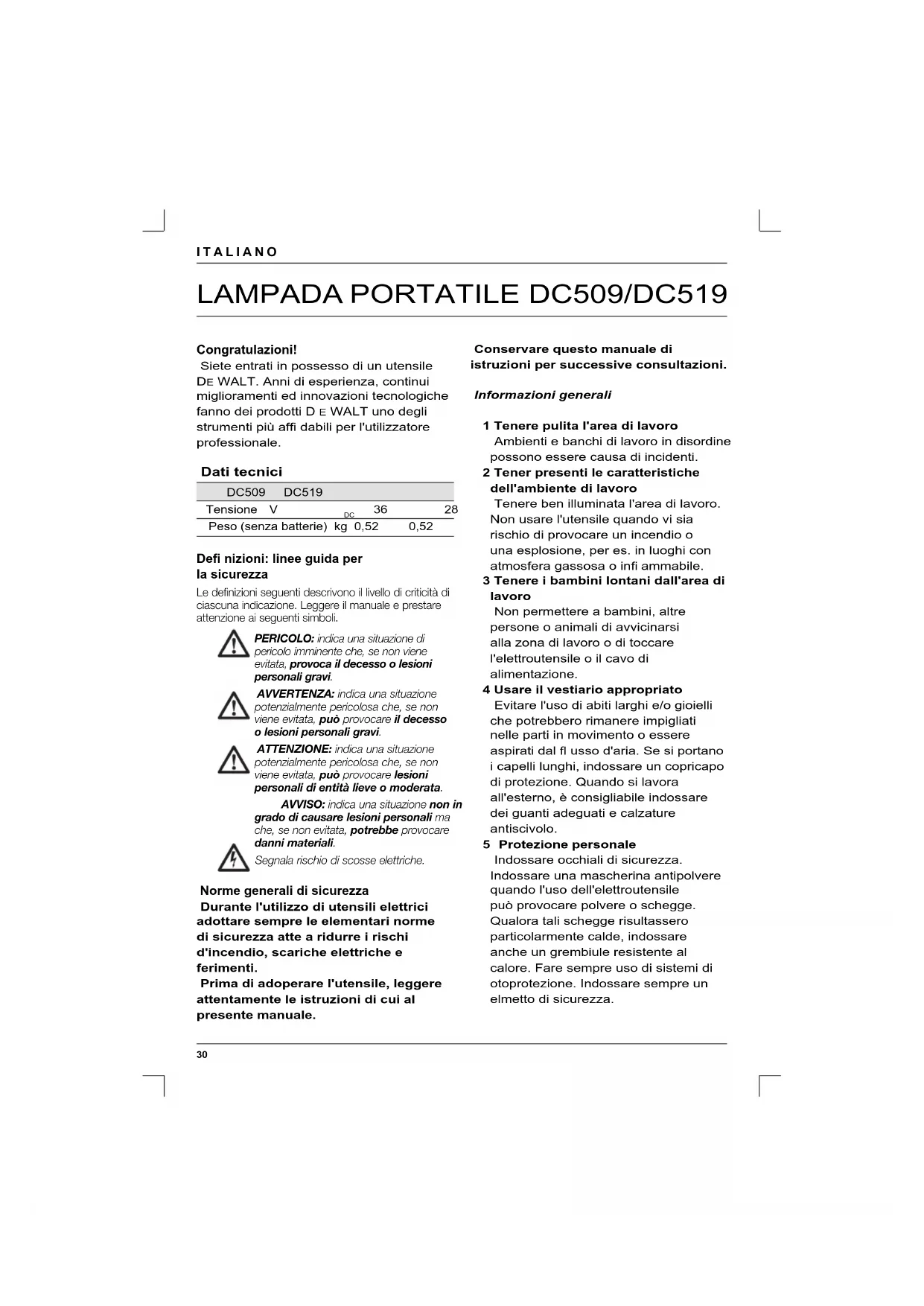

MANUALE UTENTE DC509 DEWALT
Italiano (tradotto dalle istruzioni originali) 30
Siete entrati in possesso di un utensile DE WALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti D E WALT uno degli strumenti più affi dabili per l'utilizzatore professionale.
Dati tecnici
| DC509 DC519 | |||
| Tensione V | _DC | 36 | 28 |
| Peso (senza batterie) kg 0,52 | 0,52 | ||
Defi nizioni: linee guida per la sicurezza
Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.
PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.
AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.
ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.
AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.
Segnala rischio di scosse elettriche.
Norme generali di sicurezza
Durante l'utilizzo di utensili elettrici adottare sempre le elementari norme di sicurezza atte a ridurre i rischi d'incendio, scariche elettriche e ferimenti.
Prima di adoperare l'utensile, leggere attentamente le istruzioni di cui al presente manuale.
Conservare questo manuale di istruzioni per successive consultazioni.
Informazioni generali
1 Tenere pulita l'area di lavoro
Ambienti e banchi di lavoro in disordine possono essere causa di incidenti.
2 Tener presenti le caratteristiche dell'ambiente di lavoro
Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infi ammabile.
3 Tenere i bambini lontani dall'area di lavoro
Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro o di toccare l'elettroutensile o il cavo di alimentazione.
4 Usare il vestiario appropriato
Evitare l'uso di abiti larghi e/o gioielli che potrebbero rimanere impigliati nelle parti in movimento o essere aspirati dal fl usso d'aria. Se si portano i capelli lunghi, indossare un copricapo di protezione. Quando si lavora all'esterno, è consigliabile indossare dei guanti adeguati e calzature antiscivolo.
5 Protezione personale
Indossare occhiali di sicurezza. Indossare una mascherina antipolvere quando l'uso dell'elettroutensile può provocare polvere o schegge. Qualora tali schegge risultassero particolarmente calde, indossare anche un grembiule resistente al calore. Fare sempre uso di sistemi di otoprotezione. Indossare sempre un elmetto di sicurezza.
6 Proteggersi da scariche elettriche
Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d'isolamento o un interruttore di sicurezza per correnti di guasto (FI).
7 Non sbilanciarsi
Mantenere sempre un buon equilibrio evitando posizioni malsicure.
8 Stare sempre attenti
Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l'elettroutensile quando si è stanchi.
9 Usare l'elettroutensile adatto.
L'utilizzo previsto è indicato nel presente manuale. Non forzare elettroutensili e accessori di potenza limitata impiegandoli per lavori destinati ad elettroutensili di maggiore potenza. L'elettroutensile funzionerà meglio e in modo più sicuro alla velocità per cui è stato progettato. Non forzare l'elettroutensile.
AVVERTENZA! L'uso di accessori o attrezzature diversi o l'impiego del presente elettroutensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.
10 Controllare che non vi siano parti danneggiate
Prima dell'uso, ispezionare accuratamente l'elettroutensile e il cavo elettrico per rilevare eventuali danni. Controllare se sono presenti parti non allineate o parti mobili con gioco, pezzi rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa infl uenzare il funzionamento dell'elettroutensile. Verifi care che l'elettroutensile funzioni come previsto e che venga impiegato
per lo scopo per cui è stato progettato. Non usare l'elettroutensile se presenta elementi danneggiati o difettosi. Non impiegare l'elettroutensile se non è possibile accenderlo e spegnerlo mediante l'interruttore. Eventuali componenti difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato DE WALT. Non tentare mai di effettuare delle riparazioni.
11 Rimuovere il gruppo batterie Estrarre il gruppo batterie quando non è in uso, prima di cambiare pezzi, accessori o complementi o prima di eseguire interventi di manutenzione.
12 Custodia dell'elettroutensile dopo l'uso
Riporre gli elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.
13 Mantenere l'utensile con cura
Tenere gli accessori sempre ben affi lati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrifi cazione e la sostituzione degli accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi.
14 Riparazioni
Il presente elettroutensile è conforme alle principali norme di sicurezza vigenti. Rivolgersi ai Centri di Assistenza Tecnica autorizzati D E WALT per le riparazioni Le riparazioni devono essere eseguite soltanto da personale qualifi cato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.
Istruzioni di sicurezza supplementari per lampade portatili
- Non guardare direttamente il fascio di luce.
- Non toccare la superficie della lente durante o immediatamente dopo l'uso.
ITALIANO
Far raffreddare la lampada per parecchi minuti prima di riporla o di eseguire interventi di manutenzione.
• Non esporre la lampada all'umidità.
- Non coprire la lampada con un panno o altri materiali infi ammabili per evitare rischi di incendi.
• Non accendere la lampada senza il gruppo della copertura della lente installato.
Contenuto dell'imballo
L'imballo comprende:
1 Lampada portatile
1 Manuale istruzione
- Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.
Descrizione (fi g. A)
AVVERTENZA am modifi care mai la lampada portatile o alcuna delle sue parti. Potrebbe dar luogo a danni o a lesioni personali.
UTILIZZO PREVISTO
Le lampade portatili per utilizzo industriale DC509 e DC519 sono progettate per funzionare con gruppi batterie da 36 V o da 28 V e possono essere usate come attrezzi portatili o da tavolo.
NON utilizzare sul bagnato o in presenza di liquidi o gas infi ammabili.
NON lasciare che i bambini entrino in contatto con l'utensile. È necessaria una supervisione quando questo utensile è usato da personale inesperto.
1 Interruttore acceso/spento
2 Base
3 Tubo fl essibile
4 Testa
5 Lente
6 Supporto della lente
7 Gruppo batterie (non incluso)
Sicurezza elettrica
Verifi care sempre che la tensione del gruppo batterie corrisponda alla tensione riportata sulla targhetta nominale. Verifi care che la tensione del caricabatterie corrisponda a quella della rete elettrica.
ASSEMBLAGGIO E REGOLAZIONE
AVVERTENZA:
- Prima di qualsiasi intervento di montaggio e di regolazione, rimuovere sempre il gruppo batterie.
- Prima di inserire o rimuovere il gruppo batterie, disattivare sempre l'utensile.
- Prima di utilizzare l'utensile, assicurarsi che il gruppo batterie sia alloggiato correttamente.
Gruppo batterie (fi g. B)
Tipo batterie
L'utensile funziona con gruppi batterie da 36 V o da 28 V. Fare riferimento alla tabella riportata alla fi ne di questo paragrafo per un elenco di gruppi batterie adatti.
AVVERTENZA: Usate solamente batterie e caricabatterie D E WALT.
Inserimento e rimozione del gruppo batterie Accertarsi che il gruppo batterie sia installato correttamente.
- Per inserire il gruppo batterie (7), allinearlo con l'apposito vano nell'elettroutensile. Far scorrere il gruppo batterie nel vano e premerlo fi nché non si fi ssa in posizione con uno scatto.
- Per rimuovere il gruppo batterie, premere il pulsante di rilascio (8) e contemporaneamente estrarre il gruppo dal vano.
Stato del gruppo batterie
- Accertarsi che il gruppo batterie sia (completamente) caricato. Se la batteria non produce un'alimentazione suffi ciente, caricarla seguendo le istruzioni riportate nel manuale del caricabatteria.
Sostituzione della lampadina (fi g. C)
- Svitare il supporto della lente (6) e rimuoverlo.
- Estrarre la lampadina (9) e inserirne una nuova.
• Reinstallare il supporto della lente (6).
Posizionamento della testa (fi g. D)
Questa lampada può essere utilizzata come modello da tavolo o portatile. Se utilizzata come lampada portatile, può essere trasportata tramite il tubo fl essibile. Se utilizzata come modello da tavolo, la testa può essere posizionata tramite il tubo fl essibile per regolare la direzione del fascio di luce.
- Tenere ferma la base (2) con una mano e con l'altra estrarre la testa (4) dalla base.
- Piegare il tubo (3) come necessario per posizionare correttamente la testa.
- Per rimontare la testa, sostenerla davanti alla base e farla scorrere fi nché non scatta in posizione.
FUNZIONAMENTO
Istruzioni per l'uso
AVVERTENZA: Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
Accensione e spegnimento (fi g. A)
- Per accendere la lampada, scorrere l'interruttore on/off (1) verso sinistra.
• Per spegnere la lampada, scorrere l'interruttore on/off (1) verso destra.
Accessori opzionali
AVVERTENZA: poiché non sono stati testati con il prodotto, l'uso di accessori diversi da quelli offerti da DEWALT con l'utensile potrebbe essere pericoloso. Per ridurre il rischio di lesioni personali, si consiglia di utilizzare soltanto accessori raccomandati da DEWALT.
Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.
ovvero:
- DE9083 lampada di ricambio
Vedere anche le tabelle riportate di seguito.
Gruppi batterie
| Tensione | Li-Ion |
| 28 DE9280 | |
| 36 DE9360 | |
| Caricabatterie | |
| Tensione | Li-Ion |
| 36/28 DE9000 | |
MANUTENZIONE
Il Vostro Elettroutensile D E WALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.
Pulizia
Utilizzare solo un detergente non aggressivo e un panno umido per pulire la lampada. Evitare l'uso di detergenti ad uso domestico e solventi. In particolare gli agenti abrasivi contenuti nei detergenti possono danneggiare seriamente la
ITALIANO
copertura in plastica della lente. Evitare l'ingresso di liquidi nell'elettroutensile. Non immergere alcuna parte dell'elettroutensile in liquidi.
Protezione dell'ambiente
Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifi uti domestici.
Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifi uti domestici. Smaltire il prodotto tramite raccolta differenziata.
La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.
In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.
D E WALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti DE WALT che hanno esaurito la loro durata in servizio. Per utilizzarlo, è suffi ciente rendere il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.
Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede DE WALT locale, presso il recapito indicato in questo manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati DE WALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina: www.2helpU.com
GARANZIA
DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell'utilizzatore professionista o quella della previdenza sociale per l'utente privato non professionista. La garanzia è valida sui territori degli stati membri dell'Unione Europea o dell'EFTA ( Associazione europea di libero scambio).
• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA•
Se non è completamente soddisfatto delle prestazioni del suo utensile DEWALT, può semplicemente restituircelo entro 30 giorni, completo come era al momento dell'acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un'usura normale in rapporto al numero di giorni in cui è stato utilizzato va restituito accompagnato dallo scontrino originale di acquisto.
• UN ANNO DI ASSISTENZA GRATUITA •
Se ha bisogno di manutenzione o di assistenza tecnica per il suo utensile DEWALT, nei 12 mesi successivi all'acquisto, le saranno fornite gratuitamente da un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l'acquisto. Sono compresi i costi di manodopera, mentre sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.
• UN ANNO DI GARANZIA COMPLETA •
Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, le garantiamo la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell'intero apparato a condizione che:
- il prodotto non sia stato utilizzato in modo improprio;
- il prodotto abbia subito una normale usura;
• non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;
- sia presentato uno scontrino che provi l'acquisto del prodotto.
- il prodotto va restituito come era al momento dell'acquisto con tutti i componenti originali.
Se si desidera presentare un reclamo, si prega di contattare il venditore o individuare il riparatore autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.
