Produkttyp	Slagborrmaskin (hammare)
Märke	Black & Decker
Modell	BDHD500
Inspänning	230 V AC
Effektförbrukning	500 W
Tomgångsvarvtal	0 - 2900 min⁻¹
Max borrdjup (betong)	13 mm
Max borrdjup (stål)	13 mm
Max borrdjup (trä)	20 mm
Vikt (med sidohandtag)	1,69 kg
Ljudtrycksnivå	88 dB(A) (osäkerhet 5 dB(A))
Ljudeffektnivå	99 dB(A) (osäkerhet 5 dB(A))
Vibrationer - slagborrning i betong	17,7 m/s² (osäkerhet 1,5 m/s²)
Vibrationer - metallborrning	2,7 m/s² (osäkerhet 1,5 m/s²)
Dubbla isolering	Ja (ingen jordkabel behövs)
Garanti	24 månader
Huvudfunktioner	Slagborrning, standardborrning, skruvdragning
Variabel hastighet	Ja (varvtalsreglage)
Kontinuerlig drift	Ja (låsknapp)
Rotationsriktning	Framåt/Bakåt
Chuck	Nyckelfri
Sidohandtag	Ingår, justerbar
Djupmått	Ingår inte, men kompatibel
Underhåll och rengöring	Rengör ventilationsöppningarna med en mjuk borste; öppna chucken och avlägsna damm
Säkerhet	Hörselskydd rekommenderas; rör inte borren efter borrning; använd dammmask
Reservdelar och reparerbarhet	Reparation av kvalificerad reparatör med originaldelar; auktoriserad Black & Decker-servicecenter

Vanliga frågor - BDHD500 BLACK & DECKER

Vilken typ av borr ska användas med BDHD500?

Använd slagborrar för tegel och betong, vanliga borrar för stål, trä och plast. Maxkapaciteten är 13 mm för betong och stål, och 20 mm för trä.

Hur ställer man in borrdjupet?

Lossa sidohandtaget, sätt in djupmåttet (ingår inte) i monteringshålet, ställ in önskat djup och dra sedan åt handtaget. Maxdjupet är avståndet mellan borrspetsen och djupmåttets främre ände.

Kan jag använda verktyget kontinuerligt?

Ja, tryck på varvtalsreglaget och sedan på låsknappen (endast framåt vid full hastighet). Släpp reglaget för att låsa. För att stoppa, tryck på reglaget igen.

Hur väljer man läge borrning eller slagborrning?

Använd lägesväljaren (4). Position T för slagborrning (betong, tegel). Position 2 för standardborrning (stål, trä, plast) och skruvdragning.

Är verktyget dubbelisolerat?

Ja, BDHD500 är dubbelisolerat och kräver därför ingen jordkabel. Kontrollera att nätspänningen motsvarar märkskylten (230 V AC).

Hur installerar man sidohandtaget?

Vrid handtagets vred moturs, skjut handtaget på verktygets framsida, vrid det till önskad position så att hakarna griper in i kugghjulet, dra sedan åt genom att vrida vredet medurs.

Vilken skyddsutrustning ska jag bära?

Använd alltid ögonskydd. Vid slagborrning, använd hörselskydd. Använd dammmask vid behov. Bär åtsittande kläder och halksäkra skor.

Hur rengör och underhåller man verktyget?

Före allt underhåll, stäng av och koppla ur verktyget. Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Öppna chucken och knacka för att avlägsna damm. Rengör motorblocket med en fuktig trasa, utan slipande rengöringsmedel.

Vad gör man om nätkabeln är skadad?

Den skadade kabeln måste bytas ut av tillverkaren eller ett auktoriserat Black & Decker-servicecenter för att undvika fara. Försök inte reparera den själv.

Vad är garantin för denna produkt?

Black & Decker ger 24 månaders garanti från inköpsdatum inom EU och Efta-området. Vid reklamation, visa upp inköpsbevis för återförsäljaren eller auktoriserad reparatör. Se allmänna villkor på www.2helpU.com.

BRUKSANVISNING BDHD500 BLACK & DECKER

Svenska (översatt från de ursprungliga instruktionerna)....95

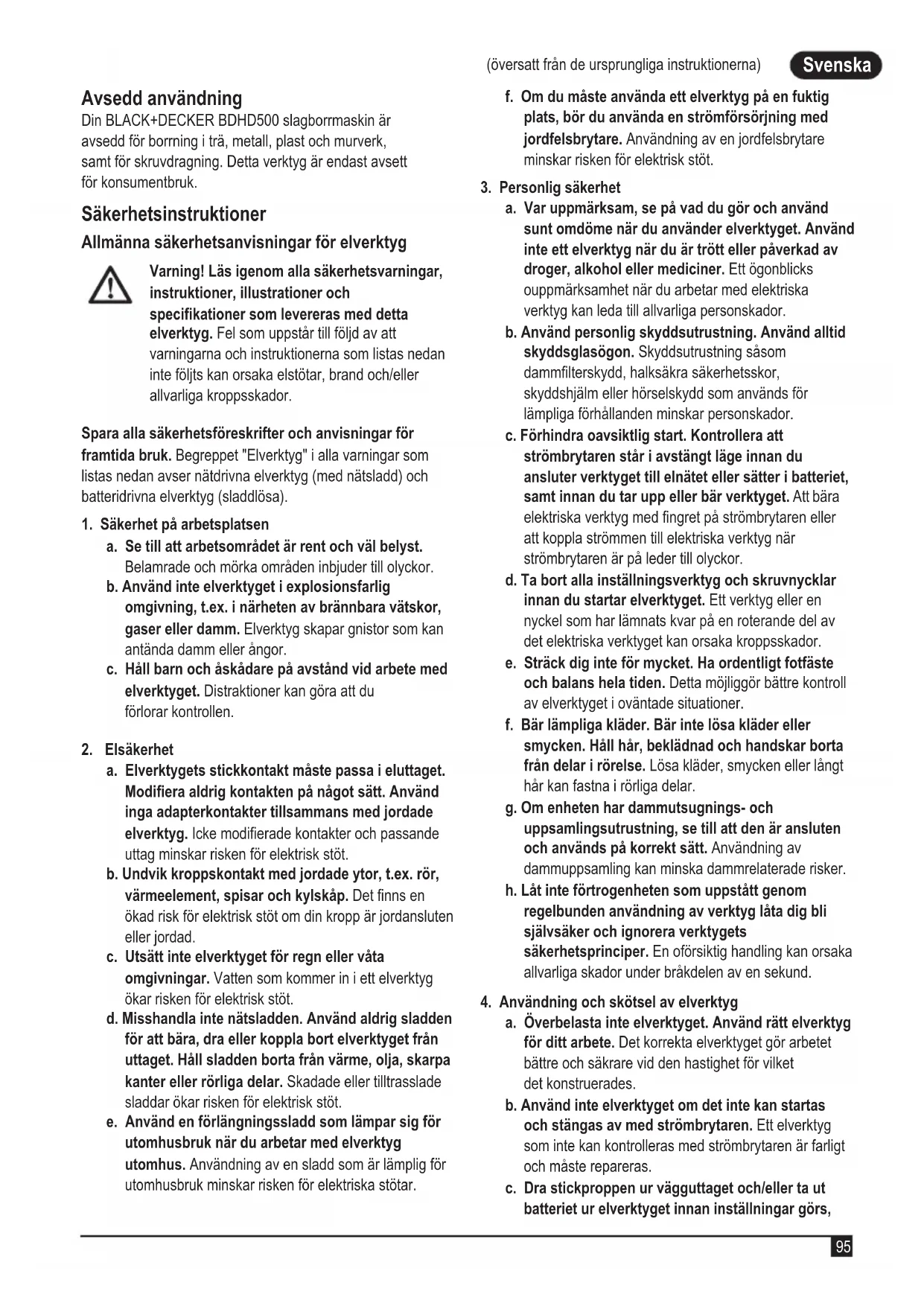

Din BLACK+DECKER BDHD500 slagborrmaskin är avsedd för borning i trä, metall, plast och murverk, samt för skruvdragning. Detta verktyg är endast avsett för konsumentbruk.

Säkerhetsinstruktioner

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "Elverktyg" i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c. Håll barn och åskådare på avständ vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

2. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken för elektrisk stöt.
b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med fingret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor.
d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador.
e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.
h. Låt inte förtrogenheten som uppstått genom regelbunden användning av verktyg låta dig bli självsäker och ignorera verktygets säkerhetsprinciper. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs,

tillbehörs byts ut eller elverktyget ställs undan.

Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare.

e. Underhålla elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f. Håll skärande verktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera.

g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas.

Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Service

a. Låt en kvalificerad reparatör som bara använder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för slagborrmaskiner med mejselfunktion

◆ Använd hörselskydd vid slagborrning. Att utsättas för buller kan leda till hörselskador.

◆ Använd de extrahandtag som medföljer verktyget. Tappad kontroll kan orsaka personskador.

- Spänn verktyget ordentligt före användning. Detta verktyg avger ett högt utgångsmoment och om inte verktyget stängs ordentligt under drift kan förlust av kontroll uppstå vilket kan leda till personskador.

♦ Verktyget i de isolerade greppytorna vid arbete där sågtillbehöret riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Kaptilbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.

Säkerhetsinstruktioner när du använder långa borr

Kör aldrig med högre hastighet än borrbitsens maximala hastighet. Vid högre hastigheter kommer biten troligen att böjas om den får rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i personskada.

- Börja alltid borra med låg hastighet och med bitspetsen i kontakt med arbetsstycket. Vid högre hastigheter kommer biten troligen att böjas om den får rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i personskada.

- Tryck endast i direkt linje med bitsen och applicera inte för högt tryck. Bits kan böjas och orsaka brott eller förlust av kontroll, vilket kan leda till personskada.

◆ Använd aldrig ett mejseltillbehör i borrläge. Tillbehöret kläms fast i materialet och borrmaskinen vrids.

- Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.

- Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar finns.

- Undvik att vidröra borrens spets precis efter borrning, eftersom den kan bli väldigt varm.

- Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/eller egendom ta skada.

◆ Använd ansikts- eller munskydd när damm eller flygande partiklar kan uppstå.

Säkerhet för andra

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida de inte är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.

- Barn bör övervakas för att garantera att de inte leker med apparaten.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används.

Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.

♦ Skador som uppstår vid byte av delar, blad eller tillbehör.

♦ Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.

◆ Hörselnedsättning.

- Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF)

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 62841

och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande varningssymboler finns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador.

Bär hörselskydd när du använder slagborrar. Att utsättas för buller kan leda till hörselskador

Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad för att undvika farliga situationer.

Funktioner

1. Variabel hastighetskontroll
2. Lås på knapp
3. Framåt-/bakåtströmbrytare
4. Borrlägesväljare
5. Chuck
6. Sidohandtag
7. Djupmätare (levereras inte)

Montering

Varning! Se till att verktyget är avstängt och att det inte är anslutet innan monteringen börjar.

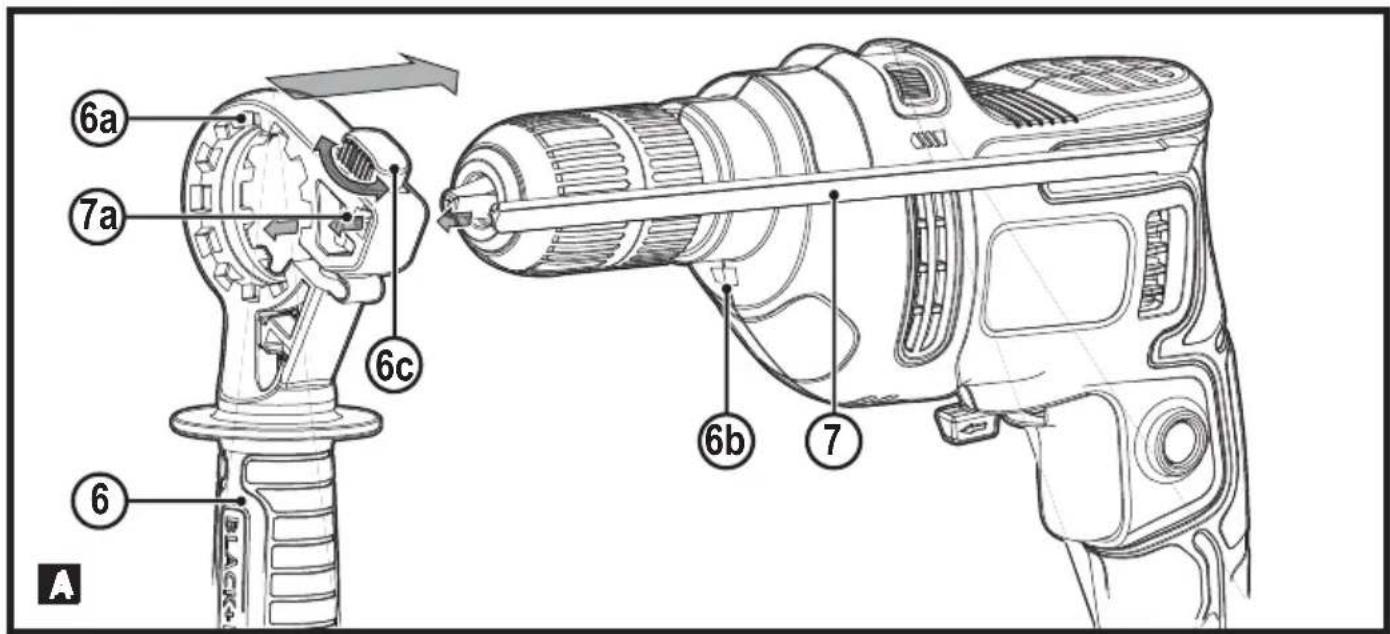

Montera sidohandtaget och djupstoppet (bild A, B)

• Vredet (6c) moturs tills du kan skjuta sidohandtaget (6) på verktygets framsida såsom visas.
• Sidohandtaget till önskad position, se till att spåren (6a) aktiveras i kedjehjulet (6b).
  ◆ In djupmätaren (7) (medföljer inte) i monteringshålet (7a).
  ◆ Ställ in borrdjupet enligt anvisningarna nedan.
• Åt sidohandtaget genom att vrida vredet (6c) medurs.

Obs: sidohandtaget kan placeras som visas i bild B, beroende på personliga preferenser.

Montera en borrbits (bild C)

• Öppna chucken genom att vrida den främre delen med ena handen medan du håller den bakre delen med andra handen.
  ◆ Sätt borret i chucken och dra åt ordentligt.

Användning

Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte.

Varning! Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar finns.

Välja rotationsriktning (fig. D)

När du borrar och drar åt skruvar använder du framåtgående (medurs) rotation. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåtgående (moturs) rörelse.

• Väljer framåtgående rörelse genom att trycka framåt-/bakåtknappen (3) till det vänstra läget.
• Du väljer bakåtgående rörelse genom att trycka framåt-/bakåtknappen till det högra läget.

Varning! Ändra aldrig rörelsens riktning medan motorn är igång.

Ange borrdjup (bild A)

◆ På sidohandtaget (6) genom att vrida vredet (6a) moturs.
In djupmätaren (7) (medföljer inte) i önskat läge. Det maximala borrdjupet är lika med avständet mellan borrens spets och djupmätarens främre ände.
- Åt sidohandtaget genom att vrida vredet (6c) medurs.

Välja borrningsläge (bild F)

• För slagborning i murverk och betong ställer du borrlägesväljaren (4) i T-läget.
• För borning i stål, trä och plast ställer du borrlägesväljaren (4) i 1 positionen.

Slå på och stänga av

• Slå på verktyget genom att trycka in strömbrytaren för variabel hastighet (1). Verktygets hastighet beror på hur långt du trycker in strömbrytaren. En allmän regel är att du använder låga hastigheter för borrar med stor diameter och höga hastigheter för borrar med mindre diameter.
• Tryck in läsknappen (2) och släpp strömbrytaren för variabel hastighet om du vill ha kontinuerlig drift. Spärrknappen fungerar endast vid full hastighet i framåtläge. I det omvända läget är låset på knappen inte tillgängligt.
• Slå av verktyget genom att släppa strömbrytaren för variabel hastighet. Under kontinuerlig drift stänger du av verktyget genom att trycka in och släppa strömbrytaren för variabel hastighet en gång till. Håll alltid verktyget som visas i bild E.

Tillbehör

Verktygets prestanda beror på vilka tillbehör du använder. Tillbehör från BLACK+DECKER håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Genom att använda dessa tillbehör får du ut mesta möjliga av verktyget.

Underhåll

Din kabelanslutna/sladdlösa BLACK+DECKER-apparat/verktyg är konstruerad för att fungera en lång tid med minsta möjliga underhåll. Kontinuerlig tillfredsställande drift är beroende av ordentlig verktygsvård och regelbunden rengöring.

Varning! Innan något underhåll utförs på sladdanslutna/sladdlösa elverktyg:

◆ Stäng av apparaten/verktyget och dra ur nätkontakten.
- Du kan också ta ur batteriet ur apparaten/verktyget om apparaten/verktyget har ett separat batteri.
- Om batteriet är inbyggt låter du det laddas ur helt innan avstängningen.
- Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring.
◆ Rengör regelbundet apparatens/verktygets/laddarens luftintag med en mjuk borste eller torr trasa.
Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel.
- Oppna chucken (där sådan finns) med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan.

Byte av elkontakten

(endast Storbritannien och Irland)

Om en ny elkontakt måste monteras:

Gör dig av med den gamla kontakten på lämpligt sätt.
- Anslut den bruna ledningen till den strömförande anslutningen i den nya kontakten.
- Anslut den blå ledningen till den icke strömförande anslutningen.

Varning! Ingenting bör kopplas till jordanslutningen.

Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information finns tillgänglig på www.2helpU.com

Tekniska data

BDHD500
Inspänning V	AC	230
Ineffekt W 500
Varvtal obelastad min	-1	0 - 2900
Maximal borrkapacitet
Betong mm		13
Stål mm		13
Trä mm		20
Vikt kg		1,69 med sidohandtag

Ljudtrycksnivå enligt EN 62841:

Ljudtryck ( L_pA ) 88 dB(A), osäkerhet (K) 5 dB(A)

Ljudtryck ( L_WA ) 99 dB(A), osäkerhet (K) 5 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 62841:

Slagborrning i betong ( a_h,ID ) 17,7 m/s ^2 , osäkerhet (K) 1,5 m/s ^2 Metallborrning ( a_h_B ) 2,7 m/s ^2 , osäkerhet (K) 1,5 m/s ^2

EG-försäkran om överensstämmelse

MASKINDIREKTIVET

BDHD500 Slagborrmaskin

Black & Deckerrsäkrar att dessa produkter, beskrivna under "tekniska data" uppfyller: EN62841-1:2015, EN62841-2-1:2018.

Dessa produkter överensstämmer även med direktivene 2006/42/EG, 2014/30/EU and 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande adress eller titta i slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran på uppdrag av Black & Decker.

Huggin

Ed Higgins

VD - Motordrivna konsumentverktyg Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Storbritannien 2019-11-07

Garanti

Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Denna garanti är ett tillägg till dina lagstadgade rättigheter och påverkar inte dessa på något sätt. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på Internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.

België/Belgique/Luxembourg Stanley Black & Decker Belgium BVBA Tel. NL [phone]

www.blackanddecker.be Egide Walschaertsstraat 16 Tel. FR [phone]

[e-mail] 2800 Mechelen Fax. [phone]

Danmark Black & Decker [e-mail]
