Producttype	Klopboormachine (hamer)
Merk	Black & Decker
Model	BDHD500
Ingangsspanning	230 V AC
Opgenomen vermogen	500 W
Onbelast toerental	0 - 2900 min⁻¹
Max. boorcapaciteit (beton)	13 mm
Max. boorcapaciteit (staal)	13 mm
Max. boorcapaciteit (hout)	20 mm
Gewicht (met zijhandgreep)	1,69 kg
Geluidsdrukniveau	88 dB(A) (onzekerheid 5 dB(A))
Geluidsvermogensniveau	99 dB(A) (onzekerheid 5 dB(A))
Trillingen - slagboren in beton	17,7 m/s² (onzekerheid 1,5 m/s²)
Trillingen - boren in metaal	2,7 m/s² (onzekerheid 1,5 m/s²)
Dubbele isolatie	Ja (geen aardingskabel nodig)
Garantie	24 maanden
Hoofdfuncties	Slagboren, standaard boren, schroeven
Variabele snelheid	Ja (snelheidsregelaar)
Continu aan/uit	Ja (vergrendelknop)
Draairichting	Vooruit/Achteruit
Boorkop	Sleutelloos
Zijhandgreep	Inbegrepen, verstelbaar
Diepteaanslag	Niet meegeleverd, maar compatibel
Onderhoud en reiniging	Reinig de ventilatieopeningen met een zachte borstel; open de boorkop en verwijder stof
Veiligheid	Gehoorbescherming aanbevolen; raak de boor niet aan na het boren; gebruik een stofmasker
Reserveonderdelen en repareerbaarheid	Reparatie door gekwalificeerde monteur met originele onderdelen; erkend Black & Decker servicecentrum

Veelgestelde vragen - BDHD500 BLACK & DECKER

Welk type boor moet ik gebruiken met de BDHD500?

Gebruik klopboorbits voor metselwerk en beton, standaard boorbits voor staal, hout en kunststof. De maximale capaciteit is 13 mm voor beton en staal, en 20 mm voor hout.

Hoe stel ik de boordiepte in?

Draai de zijhandgreep los, steek de diepteaanslag (niet meegeleverd) in de montageopening, stel de gewenste diepte in en draai de handgreep weer vast. De maximale diepte is de afstand tussen de boorpunt en de voorkant van de aanslag.

Kan ik het gereedschap continu gebruiken?

Ja, druk op de variabele snelheidsschakelaar en vervolgens op de vergrendelknop (alleen in vooruit bij volle snelheid). Laat de schakelaar los om te vergrendelen. Om te stoppen, druk nogmaals op de schakelaar.

Hoe kies ik de boormodus of slagboormodus?

Gebruik de modusknop (4). Stand T voor slagboren (beton, metselwerk). Stand 2 voor standaard boren (staal, hout, kunststof) en schroeven.

Is het gereedschap dubbel geïsoleerd?

Ja, de BDHD500 is dubbel geïsoleerd, dus er is geen aardingskabel nodig. Zorg ervoor dat de netspanning overeenkomt met die op het typeplaatje (230 V AC).

Hoe installeer ik de zijhandgreep?

Draai de knop van de handgreep tegen de klok in, schuif de handgreep over de voorkant van het gereedschap, draai hem in de gewenste positie door de inkepingen in het tandwiel te laten grijpen, en draai de knop met de klok mee om vast te zetten.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd oogbescherming. Bij slagboren draagt u gehoorbescherming. Gebruik indien nodig een stofmasker. Draag nauwsluitende kleding en antislipschoenen.

Hoe reinig en onderhoud ik het gereedschap?

Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u onderhoud pleegt. Reinig regelmatig de ventilatieopeningen met een zachte borstel of droge doek. Open de boorkop en tik erop om stof te verwijderen. Reinig de motorbehuizing met een vochtige doek, zonder schurende schoonmaakmiddelen.

Wat moet ik doen als de voedingskabel beschadigd is?

De beschadigde kabel moet vervangen worden door de fabrikant of door een erkend Black & Decker servicecentrum om gevaar te voorkomen. Probeer niet zelf te repareren.

Wat is de garantie op dit product?

Black & Decker biedt 24 maanden garantie vanaf de aankoopdatum in de Europese Unie en de EVA-regio. Voor claims dient u een aankoopbewijs te tonen aan de verkoper of erkende reparateur. Raadpleeg de algemene voorwaarden op www.2helpU.com.

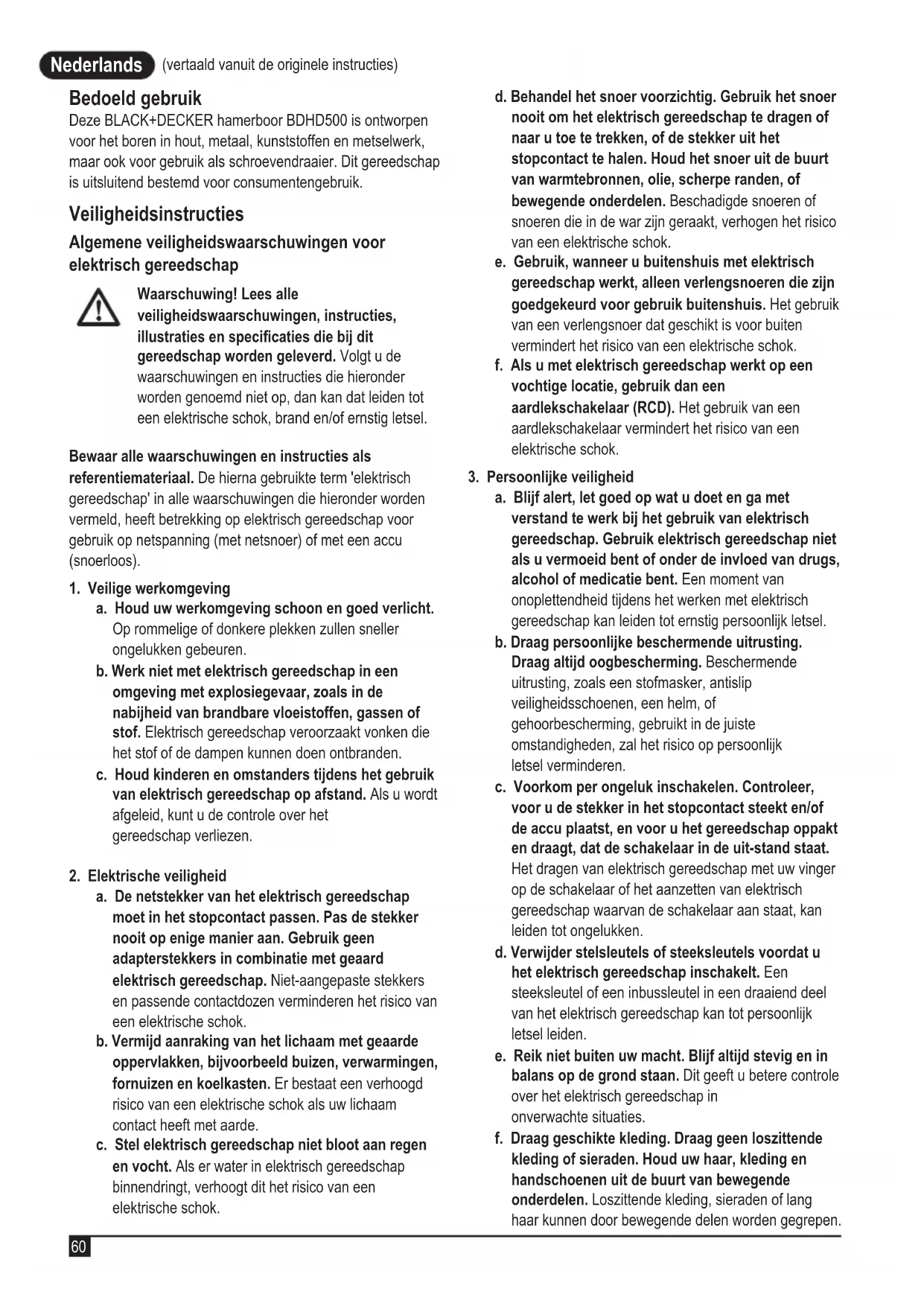

GEBRUIKSAANWIJZING BDHD500 BLACK & DECKER

Nederlands (vertaald vanuit de originele instructies).... 60

Deze BLACK+DECKER hamerboor BDHD500 is ontworpen voor het boren in hout, metaal, kunststoffen en metselwerk, maar ook voor gebruik als schroevendraaier. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap worden geleverd. Volgt u de waarschuwingen en instructies die hieronder worden genoemd niet op, dan kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. De hierna gebruikte term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.
b. Werk niet met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.
c. Houd kinderen en omstanders tijdens het gebruik van elektrisch gereedschap op afstand. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het elektrisch gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel elektrisch gereedschap niet bloot aan regen en vocht. Als er water in elektrisch gereedschap binnendringt, verhoogt dit het risico van een elektrische schok.

d. Behandel het snoer voorzichtig. Gebruik het snoer nooit om het elektrisch gereedschap te dragen of naar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrische schok.

e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buiten vermindert het risico van een elektrische schok.

f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3. Persoonlijke veiligheid

a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik elektrisch gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

b. Draag persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, zal het risico op persoonlijk letsel verminderen.

c. Voorkom per ongeluk inschakelen. Controleer, voor u de stekker in het stopcontact steekt en/of de accu plaatst, en voor u het gereedschap oppakt en draagt, dat de schakelaar in de uit-stand staat. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken.

d. Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een steeksleutel of een inbussleutel in een draaiend deel van het elektrisch gereedschap kan tot persoonlijk letsel leiden.

e. Reik niet buiten uw macht. Blijf altijd stevig en in balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situaties.

f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

g. Als voorzieningen voor stofafzuiging of een stofreservoir kunnen worden gemonteerd, controleer dan dat deze zijn aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gevaren verminderen.
h. Word niet gemakzuchtig doordat u door veelvuldig gebruik vertrouwd bent geraakt met het gereedschap, en verlies niet de veiligheidsbeginselen uit het oog. Een onvoorzichtige handeling kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kunt u de werkzaamheden waarvoor het gereedschap is ontworpen, beter en veiliger uitvoeren.
b. Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Ieder elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, accessoires wisselt of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
d. Bewaar elektrisch gereedschap dat niet wordt gebruikt, buiten bereik van kinderen. Laat niet personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen met het gereedschap werken. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
e. Onderhoud elektrisch gereedschap en accessoires goed. Controleer dat bewegende delen van het elektrisch gereedschap wel goed functioneren en niet klemmen, en dat er niet onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat het gereedschap voor gebruik repareren als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f. Houd zaag- en snijgereedschap scherp en schoon. Goed onderhouden zaaggereedschap met scherpe snijvlakken loopt minder snel vast en is gemakkelijker onder controle te houden.
g. Gebruik elektrisch gereedschap, accessoires, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die anders zijn dan bedoeld, kan leiden tot een gevaarlijke situatie.

h. Houd de handgrepen droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken het moeilijk het gereedschap veilig te hanteren en onder controle te houden in onverwachte situaties.

5. Service

a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. De veiligheid van het gereedschap blijft dan gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor klop- en beitelboormachines

• Draag gehoorbescherming wanneer u de boorhamer gebruikt. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
• Pak het gereedschap goed vast wanneer u het gaat gebruiken. Dit gereedschap produceert een hoge torsie en als u het niet stevig vasthoudt tijdens het werken, kan verlies van controle optreden en kan persoonlijk letsel het gevolg zijn.
  Houd het elektrisch gereedschap vast aan de geïsoleerde greepoppervlakken, wanneer u werkzaamheden uitvoert waarbij de boorbit in aanraking kan komen met verborgen bedrading of het eigen snoer. Accessoires van elektrisch gereedschap die in contact komen met bedrading waar spanning op staat, kunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

Veiligheidsinstructies wanneer u lange boren gebruikt

• Werk nooit op een hogere snelheid dan de maximale nominale snelheid op de boor-bit. Bij hogere snelheden zal de boor misschien doorbuigen als deze vrij kan draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg heeft.
• Begin altijd met woorden op een lagere snelheid met de boor-bit in contact met het werkstuk. Bij hogere snelheden zal de boor misschien doorbuigen als deze vrij kan draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg heeft.
• Oefen alleen in een directe lijn met het boortje druk uit en oefen niet al te veel druk uit. Bits kunnen doorbuigen waardoor de bit kan breken of de gebruiker de controle kan verliezen, wat persoonlijk letsel tot gevolg heeft.
• Gebruik nooit een beitelhulpstuk in de draaistand. Het accessoire zal vastlopen in het materiaal en de boormachine zal ronddraaien.

Nederlands

(vertaald vanuit de originele instructies)

• Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het op een stabiele ondergrond. Wanneer u het werkstuk vasthoudt met de hand of het tegen uw lichaam gedrukt houdt, is het instabiel en kunt u de controle verliezen.
• Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
• Raak de punt van een boor niet meteen na het boren aan. Dit kan heet zijn.
• Het bedoeld gebruik wordt beschreven in deze gebruikershandleiding. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of materiële schade leiden.
• Gebruik een gezichts- of stofmasker als de werkzaamheden stof of rondvliegende snippers tot gevolg hebben.

Veiligheid van anderen

• Het is niet de bedoeling dat dit apparaat wordt gebruikt door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of psychische vermogens, of met een gebrek aan ervaring en kennis, tenzij onder toezicht van of met aanwijzingen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet op worden toegezien dat kinderen niet met het apparaat spelen.

Overige risico's.

Er kunnen zich bij het gebruik van dit gereedschap nog meer risico's voordoen, die mogelijk niet in de bijgesloten veiligheidswaarschuwingen worden beschreven. Deze risico's kunnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, kunnen bepaalde risico's niet worden uitgesloten. Dit zijn onder meer:

◆ Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
◆ Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires.
- Letsel dat wordt veroorzaakt door langdurig gebruik van gereedschap. Wanneer u langere periodes met gereedschap werkt, kunt u het beste regelmatig een pauze nemen.
♦ Gehoorbeschadiging.
Gezondheidsrisico's die worden veroorzaakt door het inademen van stof dat ontstaat bij het gebruik van het gereedschap (bijv.: werken met hout, vooral eikenhout, beukenhout en MDF).

Trillingen

De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitsverklaring, zijn gemeten conform een standaardtestmethode die door EN 62841 wordt verstrekt. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan toenemen tot boven het aangegeven niveau.

Bij beoordeling van de blootstelling aan trillingen met het doel vast te stellen welke veiligheidsmaatregelen 2002/44/EG vereist ter bescherming van personen die tijdens hun werk regelmatig elektrisch gereedschap gebruiken, moet bij een inschatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke gebruiksomstandigheden en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle onderdelen van de bedrijfscyclus, zoals wanneer het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt en ook de aanlooptijd.

Etiketten op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt.

Draag gehoorbeschermers bij het werken met slagboormachines. Blootstelling aan lawaai kan gehoorverlies veroorzaken

Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd, daarom is een aardeaansluiting niet vereist. Controleer altijd dat de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een BLACK+DECKER-servicecentrum, zodat gevaarlijke situaties worden voorkomen.

Functions

1. Variabele-snelheidsschakelaar
2. Knop voor vergrendeling in de Aan-stand
3. Schakelaar voor vooruit/achteruit
4. Selectieschakelaar voor boorstand
5. Spankop
6. Zijhandgreep
7. Dieptemeter (niet meegeleverd)

Montage

Waarschuwing! Controleer, voor montage, dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken.

De zijhandgreep en de dieptemeter bevestigen (afb A, B)

• Draai de knop (6c) naar rechts tot u de zijhandgreep (6) op de voorzijde van het gereedschap kunt schuiven, zoals wordt getoond.
• Draaide zijhandgreep in de gewenste positie en let er daarbij op dat de nokken (6a) vast komen te zitten in vertanding (6b).
• Steek de dieptemeter (7) (niet meegeleverd) in het montagegat (7a).
  ◆ Stel de boordiepte in op de hierna beschreven wijze.
  ◆ Zet de zijhandgreep vast door de knop (6c) naar rechts te draaien.

NB: U kunt de zijhandgreep plaatsen zoals wordt getoond in afbeelding B, afhankelijk van uw persoonlijke voorkeur.

Een boorbit plaatsen (fig. C)

• Open de spanknop door het voorste gedeelte met uw ene hand te draaien terwijl u het achterste gedeelte vasthoudt met de andere hand.
• Plaats de bitschacht in de spanknop en zet de spanknop stevig vast.

Gebruik

Waarschuwing! Laat het gereedschap op z'n eigen snelheid werken. Overbelast het gereedschap niet.

Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.

De draairichting selecteren (afb. D)

Gebruik voor boren en het vastdraaien van schroeven de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de achterwaartse draairichting (rechtsom).

◆ Druk, als u vooruit draaien wilt selecteren, de schakelaar voor vooruit/achteruit (3) naar links.
- Als u achteruit draaien wilt selecteren, drukt u de knop voor vooruit/achteruit naar rechts.

Waarschuwing! Verander de draairichting nooit terwijl de motor loopt.

De boordiepte instellen (afb. A)

• Draai de zijhandgreep (6) los door de knop (6a) naar links te draaien.
• Stel de dieptemeter (7) (niet meegeleverd) in de gewenste positie af. De maximale boordiepte is gelijk aan afstand tussen de tip van de boorbit en de voorzijde van de dieptemeter.
  ◆ Zet de zijhandgreep vast door de knop (6c) naar rechts te draaien.

De boorstand selecteren (afb. F)

- Zet voor gebruik als hamerboor in metselwerk of beton, de selectieknop (4) in de positie the T.

- Zet voor boren in staal, hout of kunststof of voor gebruik als schroevendraaier de selectieschakelaar voor de bedrijfsstand (4) in de stand 1.

In- en uitschakelen

U schakelt het gereedschap in door op de schakelaar met variabele snelheden (1) te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. Een algemene regel is, gebruik lage snelheden voor een boorbit met een grote diameter en hoge snelheden voor een boorbit met een kleinere diameter.
Druk de vergrendelingsknop (2) in en laat de schakelaar met variabele snelheden los om de continustand te activeren. De knop voor vergrendeling in de Aan-stand werkt alleen bij volledige snelheid, voorwaartse rotatie. Bij achterwaartse rotatie is de knop voor vergrendeling in de Aan-stand niet beschikbaar.
U kunt het gereedschap uitschakelen door de schakelaar voor variabele snelheid los te laten. Druk in de stand voor ononderbroken werking weer op de schakelaar voor variabele snelheid en laat de knop los als u het gereedschap wilt uitschakelen. Houd het gereedschap altijd vast zoals in afbeelding K wordt getoond.

Accessoires

De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van BLACK+DECKER zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. Door deze accessoires te gebruiken kunt u uw gereedschap nog beter laten presteren.

Onderhoud

Uw BLACK+DECKER-apparaat/-gereedschap (met netsnoer/snoerloos) is ontworpen om gedurende lange tijd te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

Waarschuwing! Ga als volgt te werk voor u onderhoud aan elektrisch gereedschap met of zonder snoer uitvoert:

◆ Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact.
Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit.
- Als de accu is ingebouwd, laat u deze volledig ontladen. Schakel dan het apparaat uit.
- Neem de lader uit het stopcontact voordat u deze schoonmaakt. Behalve regelmatige reiniging vraagt de lader geen onderhoud.
- Reinig regelmatig de ventilatiesleuven van het gereedschap/apparaat/lader met een zachte borstel of droge doek.

Nederlands

(vertaald vanuit de originele instructies)

• Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.
• Open regelmatig de boorkop en verwijder stof eruit door erop te tikken (wanneer een boorkop is gemonteerd).

Netstekker vervangen (alleen VK en lerland)

Als er een nieuwe netstekker moet worden gemonteerd:

◆ Gooi de oude stekker op verantwoorde wijze weg.
- Verbind de bruine draad met de spannings-/faseaansluiting in de nieuwe stekker.
◆ Verbind de blauwe draad met de nulaansluiting.

Waarschuwing! Er moet geen verbinding tot stand worden gebracht met de aardeaansluiting. Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 5 A.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's waarop dit symbool is aangebracht, mogen niet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen. Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com

Technische gegevens

BDHD500
Ingangsspanning V	AC	230
Opgenomen vermogen	W 500
Snelheid onbelast min	-1	0 ~ 2900
Max. boorcapaciteit
Beton mm		13
Staal mm		13
Hout mm		20
Gewicht kg		1,69 met zijhandgreep

Geluidsdrukniveau, volgens EN 62841:

Geluidsdruk (LpA) 88 dB(A), meetonzekerheid (K) 5 dB(A)

Geluidsvermogen (LWA) 99 dB(A), meetonzekerheid (K) 5 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 62841:

Met slagboor in beton boren ( a_1,ID ) 17,7 m/s ^2 , meetonzekerheid (K) 1,5 m/s ^2 In metaal boren ( a_1_E ) 2,7 m/s ^2 , meetonzekerheid (K) 1,5 m/s ^2

EG Conformiteitsverklaring

RICHTLIJN VOOR MACHINES

BDHD500 Slagboormachine

Black & Deckerverklaart dat de producten die worden beschreven onder "technische gegevens", voldoen aan: EN62841-1:2015, EN62841-2-1:2018.

Deze producten voldoen ook aan Richtlijn 2006/42/EC, 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens Black & Decker.

Huggin

Ed Higgins

Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zijn met de Voorwaarden en Condities van Black & Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautoriseerde reparatiemonteur. Voorwaarden en condities van de 2-jarige garantie van Black & Decker en het adres van de vestiging van het geautoriseerde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld.

Bezoek onze website www.blackanddecker.nl, waar u uw nieuwe Black & Decker-product kunt registreren en het laatste nieuws vindt over nieuwe producten en speciale aanbiedingen.

Tiltenkt bruk
