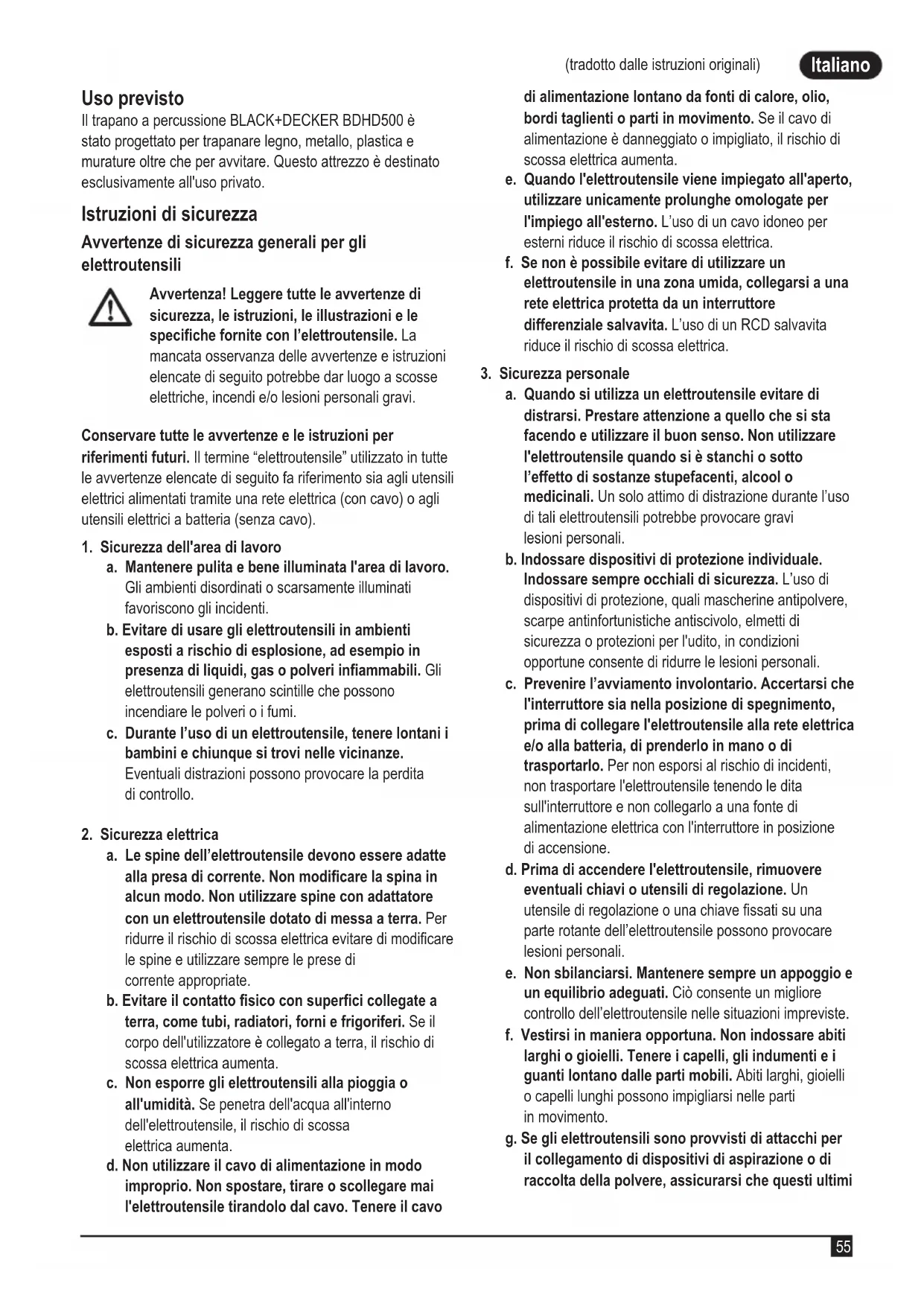

(tradotto dalle istruzioni originali) Italiano (tradotto dalle istruzioni originali) Uso previsto Il trapano a percussione BLACK+DECKER BDHD500 è stato progettato per trapanare legno, metallo, plastica e murature oltre che per avvitare. Questo attrezzo è destinato esclusivamente all'uso privato. Istruzioni di sicurezza Avvertenze di sicurezza generali per gli elettroutensili Avvertenza! Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le speciche fornite con l’elettroutensile. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare tutte le avvertenze e le istruzioni per riferimenti futuri. Il termine “elettroutensile” utilizzato in tutte le avvertenze elencate di seguito fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) o agli utensili elettrici a batteria (senza cavo).

1. Sicurezza dell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi. c. Durante l’uso di un elettroutensile, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Eventuali distrazioni possono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine dell’elettroutensile devono essere adatte alla presa di corrente. Non modicare la spina in alcun modo. Non utilizzare spine con adattatore con un elettroutensile dotato di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modicare le spine e utilizzare sempre le prese di corrente appropriate. b. Evitare il contatto sico con superci collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scossa elettrica aumenta. c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta. d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Quando l'elettroutensile viene impiegato all'aperto, utilizzare unicamente prolunghe omologate per l'impiego all'esterno. L’uso di un cavo idoneo per esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita. L’uso di un RCD salvavita riduce il rischio di scossa elettrica.

3. Sicurezza personale

a. Quando si utilizza un elettroutensile evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'elettroutensile quando si è stanchi o sotto l’effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali elettroutensili potrebbe provocare gravi lesioni personali. b. Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L’uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti di sicurezza o protezioni per l'udito, in condizioni opportune consente di ridurre le lesioni personali. c. Prevenire l’avviamento involontario. Accertarsi che l'interruttore sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione. d. Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave ssati su una parte rotante dell’elettroutensile possono provocare lesioni personali. e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente un migliore controllo dell’elettroutensile nelle situazioni impreviste. f. Vestirsi in maniera opportuna. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi ultimiItaliano

(tradotto dalle istruzioni originali) siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polveri può ridurre i pericoli legati alle stesse. h. Non lasciare che la familiarità acquisita dall'uso frequente degli elettroutensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.

4. Uso e cura dell’elettroutensile

a. Non forzare l'elettroutensile. Utilizzare un elettroutensile adatto al lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato. b. Non usare l'elettroutensile se l’interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o il pacco batteria dall’elettroutensile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l’elettroutensile. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni d'uso. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Eseguire la manutenzione degli elettroutensili e degli accessori. Vericare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l’elettroutensile è danneggiato, farlo riparare prima dell’uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L’utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può provocare situazioni di pericolo. h. Mantenere le impugnature e le superci di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superci di presa scivolose non consentono di maneggiare e controllare in modo sicuro l’elettroutensile nel caso di imprevisti.

a. L'elettroutensile deve essere riparato da personale qualicato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'elettroutensile. Avvertenze di sicurezza aggiuntive per gli elettroutensili Avvertenza! Ulteriori avvertenze di sicurezza per i martelli rotativi e gli scalpellatori u Indossare sempre protezioni per l'udito quanto si eseguono lavori di foratura a percussione. L’esposizione al rumore può causare la perdita dell’udito. u Usare le impugnature ausiliarie fornite con l'elettroutensile. La perdita di controllo può causare lesioni a persone. u Prima dell'uso sostenere l'elettroutensile in modo adeguato. Questo elettroutensile produce una coppia di uscita elevata e se non viene sorretto correttamente durante l'uso potrebbe provocare lesioni personali. u Tenere l’elettroutensile afferrando le superci di presa isolate, se si sta eseguendo un’operazione dove esiste la possibilità che l’accessorio di taglio possa venire a contatto di cavi nascosti o del lo di alimentazione. Se un accessorio di taglio dovesse venire a contatto con un cavo sotto tensione trasmetterebbe la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile, con il pericolo di provocare la folgorazione dell'utilizzatore. Istruzioni di sicurezza durante l’utilizzo di punte lunghe u Non azionare mai il trapano/avvitatore a una velocità superiore alla velocità massima nominale della punta. A velocità più elevate, è probabile che la punta si pieghi se lasciata ruotare liberamente senza toccare il pezzo in lavorazione, causando lesioni personali. u Iniziare sempre a eseguire un foro a bassa velocità e con la punta a contatto con il pezzo in lavorazione. A velocità più elevate, è probabile che la punta si pieghi se lasciata ruotare liberamente senza toccare il pezzo in lavorazione, causando lesioni personali. u Applicare pressione solo in linea diretta con la punta (non esercitare una pressione eccessiva). Le punte possono piegarsi causando la rottura o la perdita del controllo, con conseguenti lesioni personali. u Non usare mai un accessorio per scalpellatura nella modalità rotativa. L’accessorio rimarrà inceppato nel materiale, facendo ruotare il trapano.Italiano

(tradotto dalle istruzioni originali) u Usare morse o altri metodi pratici per ssare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo dell'elettroutensile. u Prima di trapanare pareti, pavimenti o softti, controllare l’ubicazione di li e tubazioni. u Evitare di toccare la punta di una punta del trapano subito dopo la trapanatura, dato che potrebbe essere calda. u L'uso previsto è descritto in questo manuale d’istruzioni. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati in questo manuale, si potrebbero vericare lesioni a persone e/o danni alle cose. u Usare una maschera antipolvere quando il lavoro eseguito produce polvere o particelle volanti. Sicurezza altrui u Questo prodotto non è destinato per l’uso da parte di persone (compresi i bambini) con capacità siche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che siano sorvegliate o abbiano ottenuto istruzioni riguardo all’uso dell’elettroutensile da parte di una persona responsabile della loro sicurezza. u Sorvegliare i bambini per assicurarsi che non giochino con l’elettroutensile. Rischi residui. L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi includono: u lesioni personali causate dal contatto con parti rotanti/in movimento; u lesioni personali subite durante la sostituzione di parti, lame o accessori; u lesioni personali causate dall’impiego prolungato di un elettroutensile; (quando si utilizza qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause); u menomazioni uditive; u rischi per la salute causati dalla respirazione delle polveri sviluppate durante l'utilizzo dell'utensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF). Vibrazione I valori di emissione di vibrazione dichiarati al capitolo "Dati tecnici" e nella Dichiarazione di conformità nel presente manuale sono stati misurati secondo una procedura standardizzata prevista dalla norma EN 62841 e possono essere usati per mettere a confronto elettroutensili diversi. Il valore di emissione di vibrazione dichiarato può anche essere usato per una valutazione preliminare dell'esposizione.

Avvertenza! Il valore di emissione di vibrazione durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello di vibrazione può aumentare oltre quello dichiarato. Quando si valuta l'esposizione a vibrazione per determinare le misure di sicurezza richieste dalla Direttiva 2002/44/ CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato. Etichette sull'elettroutensile Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data: Avvertenza! Per ridurre il rischio di lesioni personali, leggere attentamente il manuale di istruzioni. Indossare otoprotezioni quando si usano i trapani a percussione. L’esposizione al rumore può causare la perdita dell’udito. Sicurezza elettrica Il doppio isolamento di cui è provvisto l'elettroutensile rende superuo il lo di terra. Vericare sempre che l’alimentazione corrisponda alla tensione riportata sulla targhetta dei valori nominali. uPer prevenire pericoli, i cavi di alimentazione danneggiati devono essere sostituiti dal fabbricante o da un centro di assistenza BLACK+DECKER. Caratteristiche

1. Interruttore di azionamento a velocità variabile

2. Pulsante di blocco

3. Interruttore avanti/indietro

4. Selettore modalità operativa

7. Indicatore di profondità (non in dotazione)

Avvertenza! Prima di assemblare l'elettroutensile, assicurarsi che sia spento e scollegato dalla presa di corrente. Montaggio dell’impugnatura laterale e dell'indicatore di profondità (g. A, B) uRuotare il manico (6c) in senso antiorario no a quando è possibile inlare l’impugnatura laterale (6) sulla parte anteriore dell’elettroutensile come illustrato.Italiano

(tradotto dalle istruzioni originali) ul’impugnatura laterale nella posizione desiderata assicurandosi che le tacche (6a) si inseriscano nella ruota dentata (6b). uInserire l’indicatore di profondità (7) (non in dotazione) nel foro di ssaggio (7a). uRegolare la profondità di trapanatura come descritto di seguito. uSerrare l’impugnatura laterale ruotando il manico (6c) in senso orario. Nota: l’impugnatura laterale può essere posizionata come mostrato in gura B, a seconda delle preferenze. Montaggio di una punta del trapano (g. C) uAprire il mandrino portapunta ruotando la parte anteriore con una mano e tenendo al tempo stesso quella posteriore con l'altra. uInserire il codolo della punta nel mandrino portapunta e serrare quest'ultimo con forza. Uso

Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo.

Avvertenza! Prima di trapanare pareti, pavimenti o softti, controllare l’ubicazione di li e tubazioni. Selezione della direzione di rotazione (g. D) Per la trapanatura e per l'avvitatura usare la rotazione in avanti (senso orario). Per allentare le viti o per rimuovere punte da trapano incastrate, usare la rotazione indietro (senso antiorario). uselezionare la rotazione in avanti, spingere il pulsante avanti/indietro (3) verso sinistra. uPer selezionare la rotazione indietro, spingere il pulsante avanti/indetro verso destra.

Avvertenza! Non cambiare mai la direzione di rotazione quando il motore è in funzione. Regolazione della profondità di trapanatura (g. A) ul’impugnatura laterale (6) ruotando il manico (6a) in senso antiorario. uRegolare l’indicatore di profondità (7) (non fornito in dotazione) alla posizione desiderata. La profondità di trapanatura massima è pari alla distanza tra l'estremità appuntita della punta da trapano e l'estremità anteriore dell’indicatore di profondità. uSerrare l’impugnatura laterale ruotando il manico (6c) in senso orario. Selezione della modalità di trapanatura (g. F) uPer la trapanatura a percussione nella muratura e nel calcestruzzo, regolare il selettore della modalità operativa (4) sulla posizione

uPer la trapanatura di acciaio, legno e plastica o per l’avvitatura, regolare il selettore della modalità operativa (4) sulla posizione

Accensione e spegnimento uPer accendere l'elettroutensile, premere l'interruttore a velocità variabile (1). La velocità dell'elettroutensile dipende dalla pressione esercitata sull'interruttore. Di regola, usare velocità basse per le punte da trapano di grosso diametro e velocità alte per quelle di diametro più piccolo. uPer il funzionamento continuo, premere il pulsante di bloccaggio (2) e rilasciare l’interruttore a velocità variabile. Il pulsante di bloccaggio è disponibile solamente alla massima velocità, con la rotazione in avanti. In modalità inversa, il pulsante di blocco non è disponibile. uPer spegnere l'elettroutensile, rilasciare l'interruttore a velocità variabile. Per spegnere l’elettroutensile durante il funzionamento continuo, premere di nuovo l’interruttore a velocità variabile e rilasciarlo. Tenere l’elettroutensile così come indicato in gura E. Accessori Le prestazioni dell'elettroutensile dipendono dall'accessorio usato. Gli accessori BLACK+DECKER sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall'elettroutensile. Utilizzando questi accessori si otterrà il meglio dall'elettroutensile. Manutenzione Questo apparecchio/elettroutensile BLACK+DECKER, con o senza lo, è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza cavo procedere come descritto di seguito. uSpegnere e scollegare l’apparecchio/l'elettroutensile dalla presa di corrente. uOppure spegnere ed estrarre la batteria dall'apparecchio/ elettroutensile, se quest'ultimo è dotato di un pacco batteria separato. uOppure scaricare completamente la batteria se integrata, quindi spegnerlo. uScollegare il caricabatterie dalla presa di corrente prima di pulirlo. Il caricabatterie non richiede alcuna manutenzione, salvo una regolare pulizia. uPulire regolarmente le prese di ventilazione dell'apparecchio/elettroutensile/caricabatterie con un pennello morbido o un panno asciutto. uIl vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. uAprire regolarmente il mandrino (se in dotazione) e batterlo leggermente per eliminare la polvere dall’interno.Italiano

(tradotto dalle istruzioni originali) Sostituzione della spina (solo Regno Unito e Irlanda) Se dovesse essere necessario installare una nuova spina: usmaltire in tutta sicurezza quella vecchia;ucollegare il conduttore marrone al terminale sotto tensione nella nuova spina; ucollegare il conduttore blu al terminale neutro.

Avvertenza! Non effettuare alcun collegamento al terminale di messa a terra. Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile raccomandato: 5 A. Tutela ambientale Raccolta differenziata. I prodotti e le batterie con- trassegnati con questo simbolo non devono essere smaltiti con i riuti domestici normali. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com. Dati tecnici BDHD500 Tensione in ingresso V

Potenza assorbita W 500 Velocità a vuoto min

0 ~ 2900 Capacità di perforazione max. Calcestruzzo mm

Peso kg 1,69 con impugnatura laterale Livello di pressione sonora misurato in conformità alla norma EN 62841: Pressione sonora (L

dB(A) Potenza acustica (L

dB(A) Valori totali di emissione di vibrazione (somma vettoriale triassiale) in conformità alla norma EN 62841: Trapanatura a percussione nel calcestruzzo (a h,ID

, incertezza (K) 1,5 m/s

Perforazione di metallo (a

, incertezza (K) 1,5 m/s

Dichiarazione di conformità CE DIRETTIVA MACCHINE BDHD500 Trapano a percussione Black & Deckerdichiara che i prodotti descritti nella sezione "Dati tecnici" sono conformi alle seguenti norme: EN62841- 1:2015, EN62841-2-1:2018. Questi prodotti sono conformi alle Direttive 2006/42/CE, 2014/30/UE e 2011/65/UE. Per maggiori informazioni contattare Black & Deckeral seguente indirizzo oppure consultare l'ultima di copertina del manuale. Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker. Ed Higgins Direttore – Consumer Power Tools Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Regno Unito 07/11/2019 Garanzia Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certicato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio). Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black&Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com oppure è possibile contattare l'ufcio Black & Decker di zona all'indirizzo indicato in questo manuale. Visitare il nostro sito www.blackanddecker.it per registrare il prodotto Black&Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.Nederlands
