BRUGSANVISNING BDHD500 BLACK & DECKER

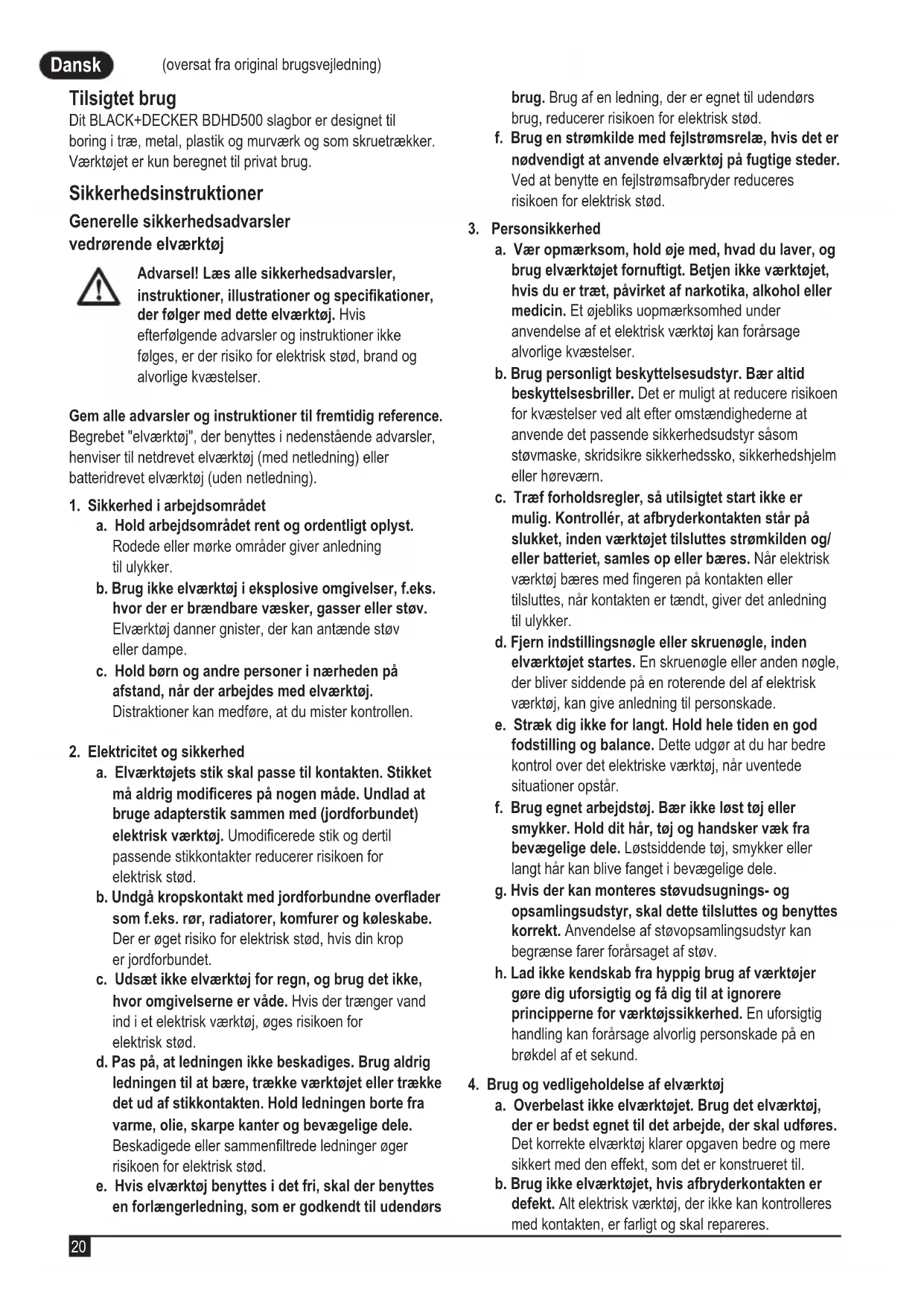

(oversat fra original brugsvejledning) Dansk (oversat fra original brugsvejledning) Tilsigtet brug Dit BLACK+DECKER BDHD500 slagbor er designet til boring i træ, metal, plastik og murværk og som skruetrækker. Værktøjet er kun beregnet til privat brug. Sikkerhedsinstruktioner Generelle sikkerhedsadvarsler vedrørende elværktøj Advarsel! Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med dette elværktøj. Hvis efterfølgende advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og alvorlige kvæstelser. Gem alle advarsler og instruktioner til fremtidig reference. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede eller mørke områder giver anledning til ulykker. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer i nærheden på afstand, når der arbejdes med elværktøj. Distraktioner kan medføre, at du mister kontrollen.

2. Elektricitet og sikkerhed

a. Elværktøjets stik skal passe til kontakten. Stikket må aldrig modiceres på nogen måde. Undlad at bruge adapterstik sammen med (jordforbundet) elektrisk værktøj. Umodicerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor omgivelserne er våde. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød. d. Pas på, at ledningen ikke beskadiges. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsrelæ, hvis det er nødvendigt at anvende elværktøj på fugtige steder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlige kvæstelser. b. Brug personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Det er muligt at reducere risikoen for kvæstelser ved alt efter omstændighederne at anvende det passende sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn. c. Træf forholdsregler, så utilsigtet start ikke er mulig. Kontrollér, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/ eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med ngeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker. d. Fjern indstillingsnøgle eller skruenøgle, inden elværktøjet startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e. Stræk dig ikke for langt. Hold hele tiden en god fodstilling og balance. Dette udgør at du har bedre kontrol over det elektriske værktøj, når uventede situationer opstår. f. Brug egnet arbejdstøj. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g. Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette tilsluttes og benyttes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv. h. Lad ikke kendskab fra hyppig brug af værktøjer gøre dig uforsigtig og få dig til at ignorere principperne for værktøjssikkerhed. En uforsigtig handling kan forårsage alvorlig personskade på en brøkdel af et sekund.

4. Brug og vedligeholdelse af elværktøj

a. Overbelast ikke elværktøjet. Brug det elværktøj, der er bedst egnet til det arbejde, der skal udføres. Det korrekte elværktøj klarer opgaven bedre og mere sikkert med den effekt, som det er konstrueret til. b. Brug ikke elværktøjet, hvis afbryderkontakten er defekt. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.Dansk

(oversat fra original brugsvejledning) c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet. d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøjet, eller som ikke har læst denne vejledning, benytte maskinen. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e. Elværktøj og tilbehør skal vedligeholdes. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f. Hold skæreværktøj skarpt og rent. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g. Brug elværktøjet, tilbehøret, værktøjsindsatser osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. h. Hold håndtagene og håndtagsaderne tørre, rene og fri for olie og fedt. Glatte håndtag og gribeader giver ikke en sikker håndtering og kontrol af værktøjet i uventede situationer.

a. Lad kun fagkyndige personer reparere elværktøjet og benyt kun originale reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes. Yderligere sikkerhedsadvarsler for elværktøj Advarsel! Yderligere sikkerhedsadvarsler for roterende og mejselhammere u Bær høreværn når du arbejder med slagboring. Udsættelse for støj kan medføre høretab. u Brug de ekstra håndtag, der følger med værktøjet. Tab af kontrol kan medføre personskade. u Afstiv værktøjet grundigt før brug. Dette værktøj producerer et højt udgangsmoment, og uden korrekt afstivning af værktøjet under drift, kan du miste kontrollen, hvilket kan resultere i personskade. u I elværktøjets isolerede gribeader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger eller værktøjets egen ledning. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød. Sikkerhedsinstruktioner for at anvende lange borekroner u Brug aldrig hurtigere hastighed end det maximale angivet på borekronen. Ved højere hastigheder vil boret sandsynligvis bøjes, hvis det får lov til at rotere frit uden at komme i berøring med emnet, hvilket kan resultere i personskade. u Start altid med at bore ved lav hastighed og med spidsen af boret i kontakt med overaden. Ved højere hastigheder vil boret sandsynligvis bøjes, hvis det får lov til at rotere frit uden at komme i berøring med emnet, hvilket kan resultere i personskade. u Begynd altid med at bore i lav hastighed og med borespidsen i kontakt med emnet. Bor kan bøje og forårsage brud eller tab af kontrol, hvilket kan resultere i personskade. u Brug aldrig mejseltilbehør ved roterende indstilling. Tilbehøret sætter sig fast i materialet og roterer boret. u Brug klemmer eller en anden praktisk måde for at fastgøre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det. u Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. u Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt. u Den tilsigtede anvendelse er beskrevet i denne betjeningsvejledning. Brug af ekstraudstyr eller tilbehør eller udførelse af andre opgaver med dette værktøj end de, der anbefales i denne vejledning, kan medføre risiko for personskade og/eller materiel skade. u Brug en ansigts- eller støvmaske, hvor arbejdet forårsager støv eller yvende partikler. Andres sikkerhed u Dette udstyr er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps eller med mangel på erfaringer eller viden, medmindre de er under overvågning eller har fået instruktioner i brugen af udstyret af en person, der er ansvarlig for deres sikkerhed. u Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet. Resterende risici. Der kan opstå yderligere, tilbageværende risici under brugen af apparatet, som muligvis ikke behandles i de vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse resterende risici ikke undgås. Disse omfatter: u Tilskadekomst forårsaget af berøring af roterende/ bevægelige dele. u Tilskadekomst forårsaget af udskiftning af dele, klinger eller tilbehør.Dansk

(oversat fra original brugsvejledning) u Tilskadekomst forårsaget af langvarig brug af et apparat. Husk at holde pause jævnligt ved brug af et apparat i længere tid. u Hørenedsættelse. u Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: arbejde med træ, især eg, bøg og MDF.) Vibration De angivne værdier for udsendelse af vibration opført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden anført i EN 62841 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne vibrationsemissionsværdi kan også bruges i forbindelse med en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for vibrationsemission ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens afsnit, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne. Mærkater på værktøjet Værktøjet er forsynet med følgende piktogrammer sammen med en datokode: Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for kvæstelser. Bær høreværn ved slagboring. Udsættelse for støj kan medføre høretab Elektricitet og sikkerhed Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. uHvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER- værksted, så farlige situationer undgås. Funktioner

3. Kontakt til skift af retning

4. Knap til valg af borefunktion

Advarsel! Kontroller før samling, at værktøjet er slukket, og at stikket er taget ud af stikkontakten. Montering af sidehåndtaget og dybdesmåleren (g A, B) uKnappen (6c) mod uret, til du kan trække sidehåndtaget (6) frem til værktøjets forende som vist. uDrej sidehåndtaget til den ønskede stilling, mens du sørger for, at fordybningerne (6a) kobles med kædehjulet (6b). uDybdemåleren (7) (medfølger ikke) i monteringshullet (7a).uIndstil boredybden som beskrevet herunder.uSidehåndtaget ved at dreje knappen (6c) med uret. Bemærk: Sidehåndtaget kan placeres som vist i gur B, afhængigt af personlig præference. Montering af et bor (g. C) uÅbn patronen ved at dreje på den forreste del med den ene hånd, mens der holdes fast i den bageste del med den anden hånd. uSæt bitfatningen i patronen, og spænd patronen fast. Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes.

Advarsel! Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. Valg af omløbsretning (g. D) Brug forlæns omløb (med uret) ved boring og tilspænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer eller fjerne et fastklemt bor. uKnappen til skift af retning (3) mod venstre for at vælge forlæns omløb. uTryk knappen på retningsomskifteren mod højre for at vælge baglæns omløb.

Advarsel! Skift aldrig omløbsretning, mens motoren kører. Indstilling af boredybde (g. A) uSidehåndtaget (6) ved at dreje knappen (6a) mod uret.uDybdemåleren (7) (medfølger ikke) til den ønskede position. Den maksimale boredybde er afstanden mellem borets spids og den forreste del af dybdemåleren. uSidehåndtaget ved at dreje knappen (6c) med uret. Valg af borefunktion (g. F) uVed slagboring i murværk og beton skal knappen til valg af borefunktion (4) indstilles til position

uVed boring i stål, træ og plastik eller til skrueboring skal funktionsvælgeren (4) indstilles til

(oversat fra original brugsvejledning) Sådan tændes og slukkes værktøjet uTryk på kontakten til variabel hastighed (1) for at starte værktøjet. Værktøjets hastighed afhænger af, hvor langt du trykker knappen. Brug generelt lave hastigheder til bor med stor diameter og lave hastigheder til bor med mindre diameter. uTryk på spærreknappen (2) og udløs kontakten til variabel hastighed for at opnå konstant funktion. Spærreknappen er kun tilgængelig ved fuld hastighed i fremadrettet rotation. I bagudrettet tilstand er spærreknappen ikke tilgængelig. uUdløs kontakten til variabel hastighed for at stoppe værktøjet. Sluk for værktøjet efter arbejde i konstant funktion ved at trykke på knappen til variabel hastighed igen for at udløse den. Hold altid værktøjet som vist i g. E. Tilbehør Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra BLACK+DECKER er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Når du bruger dette tilbehør, vil værktøjet yde optimalt. Vedligeholdelse Dit BLACK+DECKER-apparat/værktøj med eller uden ledning er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om apparatet plejes korrekt og rengøres regelmæssigt.

Advarsel! Før udførelse af nogen form for vedligeholdelse på elværktøj med/uden ledning: uSluk, og tag apparatets/værktøjets stik ud af stikkontakten.uEller sluk og fjern batteriet fra apparatet/værktøjet, hvis det har en separat batteripakke. uEller aad batteriet helt, hvis det er indbygget, og sluk derefter. uTræk opladeren ud af stikkontakten, før den rengøres. Opladeren kræver ingen vedligeholdelse, men skal rengøres jævnligt. uRengør jævnligt apparatets/værktøjets/laderens ventilationshuller med en blød børste eller en tør klud. uRengør med jævne mellemrum motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler. uÅbn jævnligt patronen, og bank på den for at fjerne indvendigt støv (hvis monteret). Udskiftning af netstik (kun Storbritannien og Irland) Hvis et nyt lysnetstik skal monteres: uDet gamle stik skal bortskaffes på en sikker måde.uSlut den brune ledning til den strømførende klemme på det nye stik. uSlut den blå ledning til den neutrale klemme.

Advarsel! Der skal ikke tilsluttes til jordklemmen. Følg de monteringsinstruktioner, der følger med stik af god kvalitet. Anbefalet sikring: 5 A. Miljøbeskyttelse Særskilt bortskaffelse. Produkter og batterier mær- ket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald. Produkter og batterier indeholder materialer, der kan genvindes eller genbruges og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale bestemmelser. Yderligere informationer ndes på www.2helpU.com Tekniske data BDHD500 Indgangsspænding V

Vægt kg 1,69 med sidehåndtag Lydtrykniveau i henhold til EN 62841: Lydtryk (L

dB(A), usikkerhed (K)

dB(A), usikkerhed (K)

, usikkerhed (K) 1,5 m/s

, usikkerhed (K) 1,5 m/s 2Dansk

(oversat fra original brugsvejledning) EF-overensstemmelseserklæring MASKINDIREKTIV BDHD500 Slagbor Black & Deckererklærer, at produkterne beskrevet under "Tekniske data" er i overensstemmelse med: EN62841-1:2015, EN62841-2-1:2018. Disse produkter er endvidere i overensstemmelse med direktiv 2006/42/EF, 2014/30/EU og 2011/65/EU. Kontakt Black & Decker på nedenstående adresse, eller se vejledningens bagside for at få ere oplysninger. Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Black & Decker. Ed Higgins Direktør – Consumer Power Tools Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Storbritannien 07-11-2019 Garanti Black & Decker er overbevist om den gode kvalitet af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovmæssige rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Når du gør krav på garantien, skal kravet være i overensstemmelse med Black & Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning. Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.Cestina
