MANUAL DE USUARIO BDHD500 BLACK & DECKER

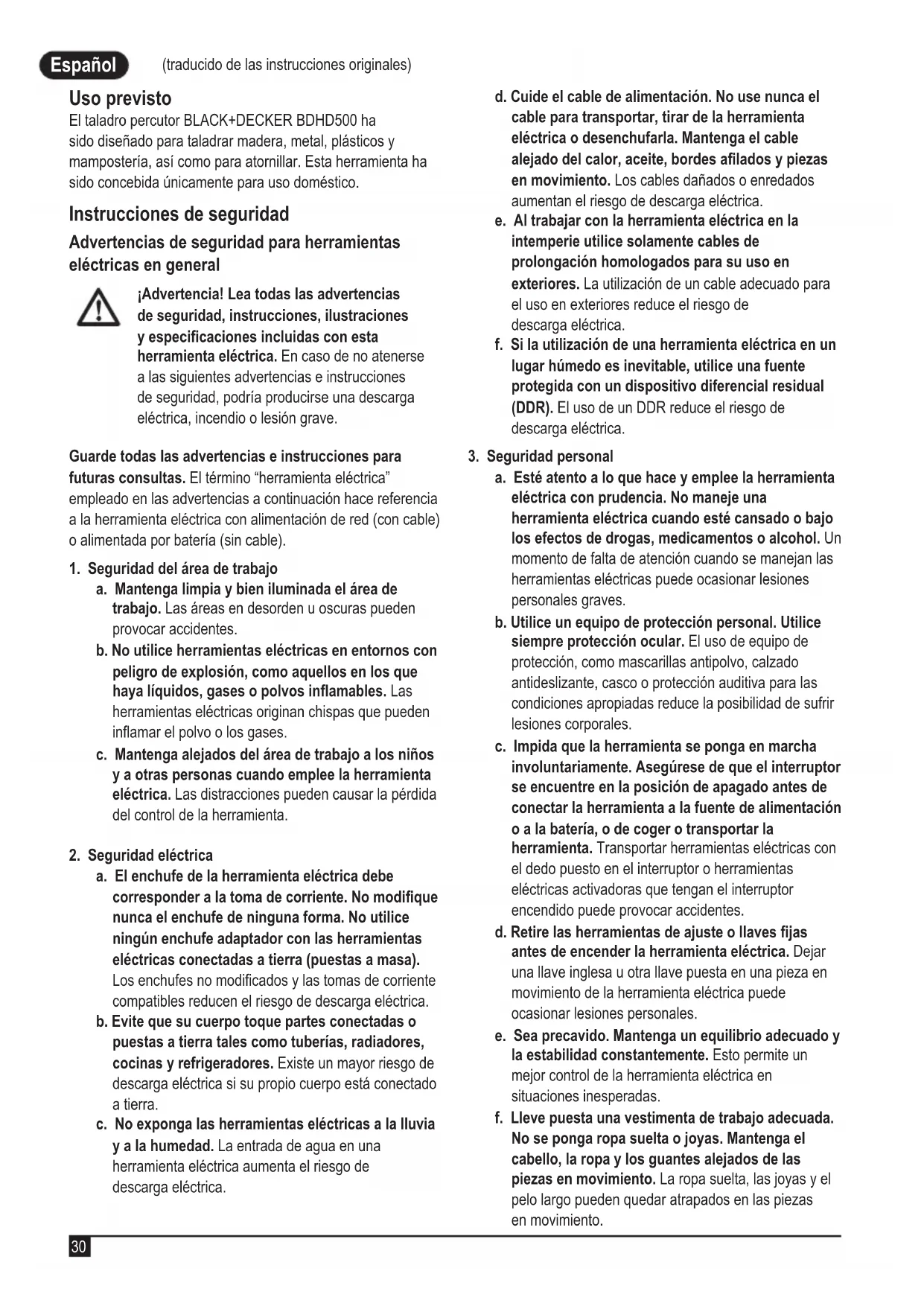

(traducido de las instrucciones originales) Español (traducido de las instrucciones originales) Uso previsto El taladro percutor BLACK+DECKER BDHD500 ha sido diseñado para taladrar madera, metal, plásticos y mampostería, así como para atornillar. Esta herramienta ha sido concebida únicamente para uso doméstico. Instrucciones de seguridad Advertencias de seguridad para herramientas eléctricas en general ¡Advertencia! Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones incluidas con esta herramienta eléctrica. En caso de no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave. Guarde todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en las advertencias a continuación hace referencia a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo. Las áreas en desorden u oscuras pueden provocar accidentes. b. No utilice herramientas eléctricas en entornos con peligro de explosión, como aquellos en los que haya líquidos, gases o polvos inamables. Las herramientas eléctricas originan chispas que pueden inamar el polvo o los gases. c. Mantenga alejados del área de trabajo a los niños y a otras personas cuando emplee la herramienta eléctrica. Las distracciones pueden causar la pérdida del control de la herramienta.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente. No modique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con las herramientas eléctricas conectadas a tierra (puestas a masa). Los enchufes no modicados y las tomas de corriente compatibles reducen el riesgo de descarga eléctrica. b. Evite que su cuerpo toque partes conectadas o puestas a tierra tales como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su propio cuerpo está conectado a tierra. c. No exponga las herramientas eléctricas a la lluvia y a la humedad. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica. d. Cuide el cable de alimentación. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes alados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica. f. Si la utilización de una herramienta eléctrica en un lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de descarga eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves. b. Utilice un equipo de protección personal. Utilice siempre protección ocular. El uso de equipo de protección, como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para las condiciones apropiadas reduce la posibilidad de sufrir lesiones corporales. c. Impida que la herramienta se ponga en marcha involuntariamente. Asegúrese de que el interruptor se encuentre en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes. d. Retire las herramientas de ajuste o llaves jas antes de encender la herramienta eléctrica. Dejar una llave inglesa u otra llave puesta en una pieza en movimiento de la herramienta eléctrica puede ocasionar lesiones personales. e. Sea precavido. Mantenga un equilibrio adecuado y la estabilidad constantemente. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f. Lleve puesta una vestimenta de trabajo adecuada. No se ponga ropa suelta o joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento.Español

(traducido de las instrucciones originales) g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese de que estén montados y de se utilicen correctamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo. h. Evite que la familiaridad adquirida con el uso frecuente de las herramientas le haga conarse demasiado e ignorar las normas de seguridad de las herramientas. Una utilización descuidada puede provocar lesiones graves en cuestión de segundos.

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. b. No utilice la herramienta eléctrica si no se puede encender y apagar con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada. c. Desconecte el enchufe de la herramienta eléctrica de la fuente de alimentación y/o la batería antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y no permita que la utilicen las personas no familiarizadas con su uso o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas. e. Realice el mantenimiento de sus herramientas eléctricas y accesorios. Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no haya piezas rotas y cualquier otra condición que pudiera afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas. f. Mantenga las herramientas de corte limpias y aladas. Hay menos probabilidad de que las herramientas de cortar con bordes alados se bloqueen, y son más fáciles de controlar. g. Utilice la herramienta eléctrica, los accesorios, los útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea que va a realizar. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa. h. Mantenga las empuñaduras y supercies de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras resbaladizas y las supercies engrasadas impiden aferrar y controlar la herramienta en situaciones imprevistas.

a. Haga reparar esta herramienta eléctrica solo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica. Advertencias de seguridad adicionales para herramientas eléctricas ¡Advertencia! Advertencias de seguridad adicionales para martillos giratorios y de cincelado u Lleve protección acústica al realizar operaciones de perforación de impacto. La exposición al ruido puede provocar pérdida de audición. u Utilice las empuñaduras auxiliares suministradas con la herramienta. La pérdida de control puede provocar lesiones personales. u Agarre bien la herramienta correctamente antes de usarla. Esta herramienta produce un alto par de salida y, si no se apuntala correctamente, durante el funcionamiento se puede perder el control y causar lesiones personales. u Sujete la herramienta eléctrica por la supercie de agarre aislada cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con un cableado oculto o con su propio cable. El contacto de los accesorios de corte con un cable cargado, puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica al operador. Indicaciones de seguridad para el uso de brocas largas u Nunca utilice una velocidad superior a la velocidad nominal máxima indicada para la broca. A velocidades más altas, la broca podría doblarse si se la deja girar libremente sin entrar en contacto con la pieza de trabajo, y podría ocasionar lesiones personales. u Empiece a taladrar siempre a baja velocidad y poniendo la punta de la broca en contacto con la pieza de trabajo. A velocidades más altas, la broca podría doblarse si se la deja girar libremente sin entrar en contacto con la pieza de trabajo, y podría ocasionar lesiones personales. u Aplique una presión no demasiado excesiva y solo en línea directa con la broca. Las puntas pueden doblarse causando rotura o pérdida de control y lesiones personales. u No utilice nunca un accesorio de cincelado en modo giratorio. El accesorio se bloquearía en el material y giraría la broca. u Utilice jaciones o cualquier otro método para jar y apoyar la pieza de trabajo en una plataforma estable. Si sostiene la pieza de trabajo con las manos o con su cuerpo, esta estará inestable y podrá hacer que usted pierda el control.Español

(traducido de las instrucciones originales) u Antes de perforar paredes, suelos o techos, compruebe la ubicación de los cables y tuberías. u Evite tocar la punta de una broca inmediatamente después de taladrar, ya que puede estar caliente. u En este manual de instrucciones se describe el uso previsto. La utilización de accesorios o dispositivos auxiliares o la realización de operaciones distintas a las recomendadas en este manual de instrucciones para esta herramienta pueden suponer un riesgo de lesiones corporales y/o de daños materiales. u Utilice una mascarilla protectora siempre que el trabajo pueda producir polvo o que salten partículas. Seguridad de otras personas u Este aparato no está destinado al uso por parte de personas (incluyendo los niños) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia o del conocimiento necesario, a menos que estén supervisadas o que reciban las instrucciones relativas al uso del aparato por una persona encargada de su seguridad. u Los niños deben vigilarse en todo momento para asegurarse de que no la tomen como elemento de juego. Riesgos residuales. El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen: u Lesiones producidas por el contacto con piezas móviles o giratorias. u Lesiones producidas al cambiar cualquier pieza, hoja o accesorio. u Lesiones producidas por el uso de una herramienta durante un tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia. u Deterioro auditivo. u Riesgos para la salud producidos al respirar el polvo que se genera al usar la herramienta (por ejemplo: en los trabajos con madera, especialmente de roble, haya y tableros de densidad mediana). Vibración Los valores de emisión de vibraciones declarados en el apartado de características técnicas y en la declaración de conformidad se han calculado según un método de prueba estándar proporcionado por la norma EN 62841 y podrán utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especicado también puede utilizarse en una evaluación preliminar de la exposición.

¡Advertencia! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede aumentar por encima del nivel declarado. Al evaluar la exposición a las vibraciones con el n de determinar las medidas de seguridad que exige la directiva 2002/44/CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación. Etiquetas en la herramienta Junto con el código de la fecha, en la herramienta aparecen los siguientes pictogramas: ¡Advertencia! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. Lleve protectores para los oídos cuando trabaje con taladros percutores. La exposición a los ruidos puede causar pérdida auditiva. Seguridad eléctrica Esta herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma de tierra. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características. uSi se dañara el cable de alimentación, deberá ser sustituido por el fabricante o por un centro de asistencia técnica autorizado de BLACK+DECKER para evitar cualquier situación de riesgo. Características

1. Interruptor de velocidad variable

2. Botón de funcionamiento continuo

3. Interruptor de avance/retroceso

4. Selector de modo de perforación

7. Calibre de profundidad (no suministrado)

¡Advertencia! Antes de proceder al montaje, compruebe que la herramienta está apagada y desenchufada. Colocación de la empuñadura lateral y del calibre de profundidad (Fig. A, B) uGire la perilla (6c) hacia la izquierda hasta que pueda deslizar la empuñadura lateral (6) hacia la parte frontal de la herramienta como se muestra.Español

(traducido de las instrucciones originales) uGire la empuñadura lateral hacia la posición deseada y compruebe que las muescas (6a) encajen en los salientes de la herramienta (6b). uInserte el calibre de profundidad (7) (no incluido) en el oricio de montaje (7a). uAjuste la profundidad de perforación como se indica a continuación. uApriete la empuñadura lateral girando la perilla (6c) en sentido horario. Nota: la empuñadura lateral puede colocarse como se muestra en la gura B, dependiendo de las preferencias personales. Colocación de una broca (Fig. C) uGire la parte frontal para abrir el portabrocas con una mano mientras sujeta la parte posterior con la otra. uInserte el eje de la broca o punta de destornillador en el portabrocas y apriételo rmemente. Uso

¡Advertencia! Deje que la herramienta funcione a su ritmo. No la sobrecargue.

¡Advertencia! Antes de perforar paredes, suelos o techos, compruebe la ubicación de los cables y tuberías. Selección del sentido de la rotación (Fig. D) Para perforar y apretar tornillos, utilice la rotación hacia delante (en el sentido de las agujas del reloj). Para aojar tornillos o extraer una broca atascada, utilice la rotación hacia atrás (en el sentido contrario a las agujas del reloj). uPara seleccionar la rotación hacia delante, pulse el botón de avance/retroceso (3) hacia la posición izquierda. uPara seleccionar la rotación hacia atrás, pulse el botón de avance/retroceso hacia la posición derecha.

¡Advertencia! No cambie nunca la dirección de la rotación mientras el motor está en marcha. Ajuste de la profundidad de perforación (Fig. A) uGire la perilla (6a) hacia la izquierda para aojar la empuñadura lateral (6). uCongure el calibre de profundidad (7) (no suministrado) en la posición deseada. La profundidad de perforación máxima es igual a la distancia entre la punta de la broca y el extremo frontal del calibre de profundidad. uApriete la empuñadura lateral girando la perilla (6c) en sentido horario. Selección del modo de taladro (Fig. F) uPara efectuar taladrados de impacto en mampostería y hormigón, ajuste el selector de modo de taladro (4) en la posición

uPara perforar acero, madera y plásticos, ajuste el selector de modo de funcionamiento (4) en la posición

Encendido y apagado uPara encender la herramienta, pulse el interruptor de velocidad variable (1). La velocidad de la herramienta depende de lo lejos que presione el interruptor. Como norma general, utilice niveles de velocidad reducidos con las brocas de gran diámetro, y velocidades superiores con las brocas de diámetro más pequeño. uPara un funcionamiento continuo, pulse el botón de bloqueo (2) y suelte el interruptor de velocidad variable. El botón de bloqueo funciona a plena velocidad solo en modo de avance. En modo de retroceso, el botón de bloqueo no está disponible. uPara apagar la herramienta, suelte el interruptor de velocidad variable. Para apagar la herramienta mientras esté activado el funcionamiento continuo, vuelva a pulsar el interruptor de velocidad variable y suéltelo. Sujete siempre la herramienta como se muestra en la gura E. Accesorios El funcionamiento de la herramienta dependerá del accesorio que se utilice. Los accesorios de BLACK+DECKER se han fabricado siguiendo estándares de alta calidad y se han diseñado para mejorar el funcionamiento de la herramienta. Con estos accesorios, sacará el máximo provecho a su herramienta. Mantenimiento Su aparato o herramienta con o sin cable de BLACK+DECKER ha sido diseñado para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente.

¡Advertencia! Antes de realizar el mantenimiento de herramientas eléctricas con o sin cables: uApague y desenchufe el aparato o herramienta. uO apague y extraiga la batería del aparato o herramienta si tiene una batería separada. uO bien, deje que la batería se agote por completo si es integral y, a continuación, apague la máquina. uDesenchufe el cargador antes de limpiarlo. El cargador no requiere ningún mantenimiento especial excepto la limpieza periódica. uLimpie periódicamente las ranuras de ventilación de la herramienta, aparato o cargador con un cepillo suave o un paño seco. uLimpie periódicamente la carcasa del motor con un paño húmedo. No utilice limpiadores abrasivos o a base de disolventes. uAbra regularmente el portabrocas y golpéelo suavemente para eliminar los restos de polvo que haya en su interior (si se encuentra colocado).Español

(traducido de las instrucciones originales) Sustitución del enchufe de red (solo para Reino Unido e Irlanda) Si debe colocar un nuevo enchufe de red: uDeseche el enchufe anterior según las normas de seguridad. uConecte el cable marrón al terminal conductor del nuevo enchufe. uConecte el cable azul al terminal neutro.

¡Advertencia! No deberá realizar ninguna conexión al terminal de tierra. Siga las instrucciones de colocación suministradas con los enchufes de buena calidad. Fusible recomendado: 5 A. Protección del medioambiente Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales. Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com Datos técnicos BDHD500 Voltaje de entrada V

Potencia de entrada W 500 Velocidad en vacío mín.

0 ~ 2900 Capacidad máxima de perforación Hormigón mm

Peso kg 1,69 con la empuñadura lateral Nivel de presión acústica de acuerdo con la norma EN 62841: Presión acústica (L

dB(A) Potencia acústica (L

dB(A) Valores totales de vibración (suma vectorial triaxial) de acuerdo con la norma EN 62841: Perforación de impacto en hormigón (a h,ID ) de 17,7 m/s

Perforación en metal (a

Declaración de conformidad CE

DIRECTIVA DE MÁQUINAS

Taladro percutor BDHD500 Black & Decker declara que los productos descritos en “Datos técnicos” cumplen las siguientes normas: EN62841-1:2015, EN62841-2-1:2018. Estos productos también cumplen las directivas 2006/42/CE, 2014/30/UE y 2011/65/UE. Para más información, póngase en contacto con Black & Decker a través de la siguiente dirección o consulte la contracubierta del manual. El abajo rmante es responsable de la elaboración del archivo técnico y realiza esta declaración en nombre de Black & Decker. Ed Higgins Director – Herramientas eléctricas de consumo Black & Decker Europa, 270 Bath Road, Slough, Berkshire, SL1 4DX Reino Unido 07/11/2019 Garantía Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Tendrá que adjuntar un justicante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o poniéndose en contacto con su ocina local de Black & Decker en la dirección que se indica en este manual. Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.Suomi
