BDHD500 - Kladivo BLACK & DECKER - Brezplačna navodila za uporabo

Vrsta izdelka	Udarni vrtalnik (kladivo)
Znamka	Black & Decker
Model	BDHD500
Vhodna napetost	230 V AC
Moč	500 W
Prostotekovna hitrost	0 - 2900 min⁻¹
Največja zmogljivost vrtanja (beton)	13 mm
Največja zmogljivost vrtanja (jeklo)	13 mm
Največja zmogljivost vrtanja (les)	20 mm
Teža (s stranskim ročajem)	1,69 kg
Raven zvočnega tlaka	88 dB(A) (negotovost 5 dB(A))
Raven zvočne moči	99 dB(A) (negotovost 5 dB(A))
Vibracije - udarno vrtanje v beton	17,7 m/s² (negotovost 1,5 m/s²)
Vibracije - vrtanje kovine	2,7 m/s² (negotovost 1,5 m/s²)
Dvojna izolacija	Da (ni potrebne ozemljitvene žice)
Garancija	24 mesecev
Glavne funkcije	Udarno vrtanje, standardno vrtanje, vijačenje
Spremenljiva hitrost	Da (variabilno stikalo)
Neprekinjen vklop/izklop	Da (zaklepni gumb)
Smer vrtenja	Naprej/Nazaj
Vpenjalna glava	Brezključna
Stranski ročaj	Vključen, nastavljiv
Merilnik globine	Ni priložen, vendar združljiv
Vzdrževanje in čiščenje	Očistite prezračevalne odprtine z mehko krtačo; odprite vpenjalno glavo in odstranite prah
Varnost	Priporočljiva zaščita sluha; ne dotikajte se svedra po vrtanju; uporabite zaščitno masko proti prahu
Nadomestni deli in popravljivost	Popravilo s strani usposobljenega serviserja z uporabo originalnih delov; pooblaščeni servis Black & Decker

Pogosto zastavljena vprašanja - BDHD500 BLACK & DECKER

Kakšno vrsto svedra uporabiti z BDHD500 ?

Uporabite udarne svedre za zidane in beton, standardne svedre za jeklo, les in plastiko. Največja zmogljivost je 13 mm za beton in jeklo ter 20 mm za les.

Kako nastaviti globino vrtanja ?

Popustite stranski ročaj, vstavite merilnik globine (ni priložen) v montažno odprtino, nastavite želeno globino, nato zategnite ročaj. Največja globina je razdalja med konico svedra in sprednjim koncem merilnika.

Ali lahko orodje uporabljam neprekinjeno ?

Da, pritisnite stikalo za spreminjanje hitrosti, nato pritisnite zaklepni gumb (samo v načinu naprej pri polni hitrosti). Spustite stikalo, da ga zaklenete. Za zaustavitev ponovno pritisnite stikalo.

Kako izbrati način vrtanja ali udarnega vrtanja ?

Uporabite izbirnik načina (4). Položaj T za udarno vrtanje (beton, zidane). Položaj 2 za standardno vrtanje (jeklo, les, plastiko) in vijačenje.

Ali je orodje dvojno izolirano ?

Da, BDHD500 je dvojno izoliran, zato ne potrebuje ozemljitvene žice. Prepričajte se, da omrežna napetost ustreza tisti na tipski ploščici (230 V AC).

Kako namestiti stranski ročaj ?

Obrnite gumb ročaja v nasprotni smeri urinega kazalca, potisnite ročaj na sprednji del orodja, obrnite ga v želeni položaj, tako da zareze vpnete v zobnik, nato privijte z obračanjem gumba v smeri urinega kazalca.

Kakšno zaščitno opremo moram nositi ?

Vedno nosite zaščito za oči. Pri udarnem vrtanju nosite zaščito za sluh. Po potrebi uporabite masko proti prahu. Nosite ozka oblačila in nedrseče čevlje.

Kako očistiti in vzdrževati orodje ?

Pred kakršnim koli vzdrževanjem izklopite in odklopite orodje. Redno čistite prezračevalne odprtine z mehko krtačo ali suho krpo. Odprite vpenjalno glavo in potrkajte, da odstranite prah. Očistite motorni blok z vlažno krpo, brez abrazivnih detergentov.

Kaj storiti, če je napajalni kabel poškodovan ?

Poškodovan kabel mora zamenjati proizvajalec ali pooblaščeni servis Black & Decker, da se izognete nevarnosti. Ne poskušajte ga popraviti sami.

Kakšna je garancija za ta izdelek ?

Black & Decker nudi 24-mesečno garancijo od datuma nakupa v Evropski uniji in območju EFTA. Za morebitne zahtevke predložite dokazilo o nakupu prodajalcu ali pooblaščenemu serviserju. Preverite splošne pogoje na www.2helpU.com.

NAVODILA ZA UPORABO BDHD500 BLACK & DECKER

2. Zaštita od električne struje

a. Utikači električnih alata moraju odgovarati utičnicama. Nikad i ni na koji način ne prepravljajte utikač. Pri upotrebi električnih alata s uzemljenjem ne koristite prilagodne utikače. Neizmijenjeni utikači i odgovarajuće utičnice smanjit će rizik od strujnog udara.
b. Izbjegavajte fizički kontakt s uzemljenim površinama poput cijevi, radijatora, metalnih okvira i hladnjaka. Ako je tijelo uzemljeno, rizik od strujnog udara je povećan.
c. Električne alate ne izlažite kiši ni vlazi. Prodiranje vode u električni alat povećat će rizik od strujnog udara.
d. Kabel ne upotrebljavajte za nepredviđene namjene. Kabel ne upotrebljavajte za nošenje, povlačenje ili odvajanje utikača alata iz električne utičnice. Kabel držite daleko od izvora topline, ulja i oštrih ili pokretnih dijelova. Oštećeni ili zapleteni kabel povećat će rizik od strujnog udara.
e. Pri radu s električnim alatom na otvorenom, upotrijebite produžni kabel pogodan za upotrebu na otvorenom. Upotreba kabela prikladnog za otvorene prostore smanjuje rizik od strujnog udara.

Dodatna sigurnosna upozorenja za električne alate

Upozorenje! Dodatna sigurnosna upozorenja za rotacijske čekiće i čekiće za rad s dlijetom

Navodila za varno uporabo

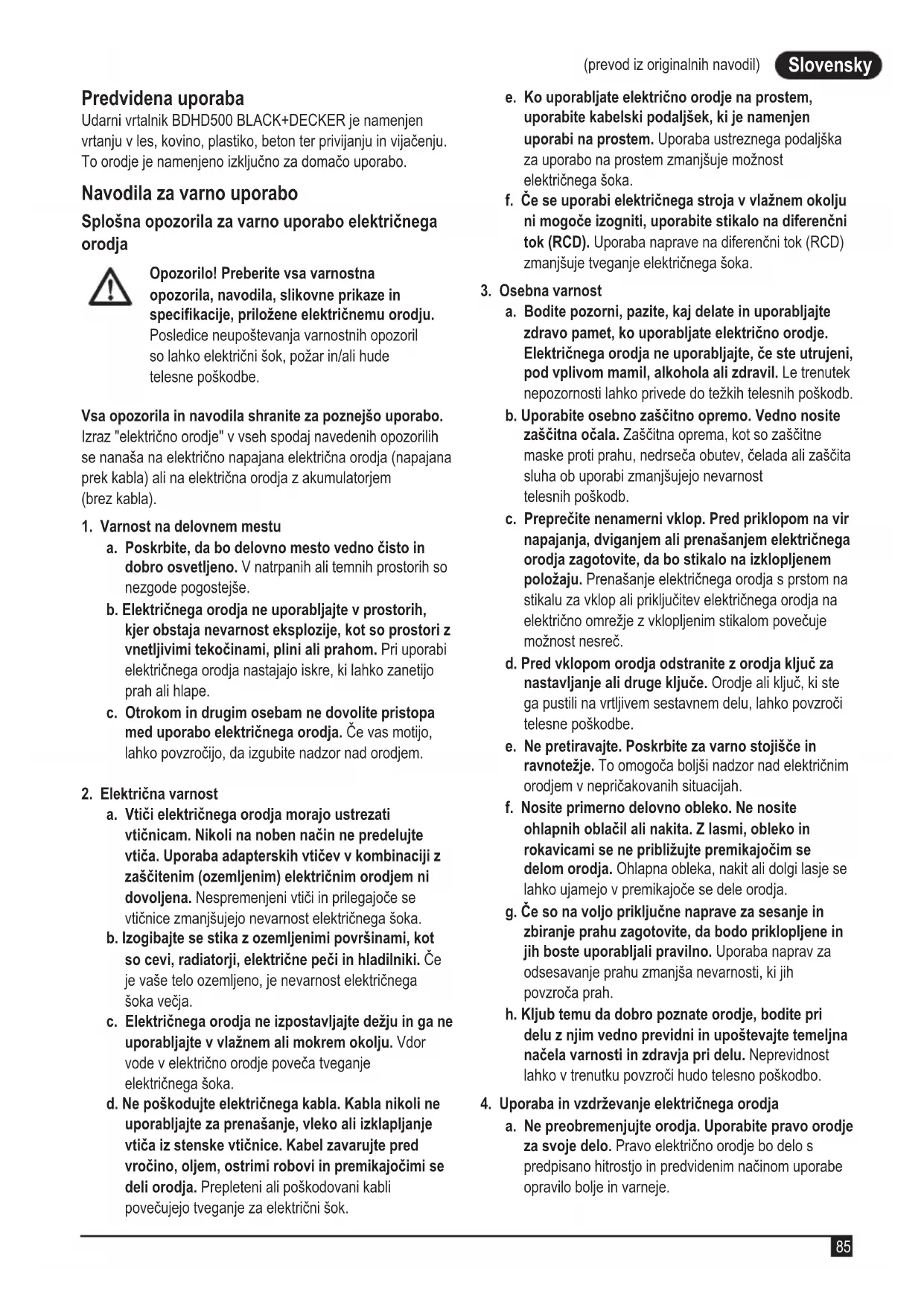

Splošna opozorila za varno uporabo električnega orodja

Opozorilo! Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifikacije, priložene električnemu orodju. Posledice neupoštevanja varnostnih opozoril so lahko električni šok, požar in/ali hude telesne poškodbe.

Vsa opozorila in navodila shranite za poznejšo uporabo. Izraz "električno orodje" v vseh spodaj navedenih opozorilih se nanaša na električno napajana električna orodja (napajana prek kabla) ali na električna orodja z akumulatorjem (brez kabla).

a. Poskrbite, da bo delovno mesto vedno čisto in dobro osvetljeno. V natrpanih ali temnih prostorih so nezgode pogostejše.
b. Električnega orodja ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije, kot so prostori z vnetljivimi tekočinami, plini ali prahom. Pri uporabi električnega orodja nastajajo iskre, ki lahko zanetijo prah ali hlape.
c. Otrokom in drugim osebam ne dovolite pristopa med uporabo električnega orodja. Če vas motijo, lahko povzročijo, da izgubite nadzor nad orodjem.

2. Električna varnost

a. Vtiči električnega orodja morajo ustrezati vtičnicam. Nikoli na noben način ne predelujte vtiča. Uporaba adapterskih vtičev v kombinaciji z zaščitenim (ozemljenim) električnim orodjem ni dovoljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšujejo nevarnost električnega šoka.
b. Izogibajte se stika z ozemljenimi površinami, kot so cevi, radiatorji, električne peči in hladilniki. Če je vaše telo ozemljeno, je nevarnost električnega šoka večja.
c. Električnega orodja ne izpostavljajte dežju in ga ne uporabljajte v vlažnem ali mokrem okolju. Vdor vode v električno orodje poveča tveganje električnega šoka.
d. Ne poškodujte električnega kabla. Kabla nikoli ne uporabljajte za prenašanje, vleko ali izklapljanje vtiča iz stenske vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Prepleteni ali poškodovani kabli povečujejo tveganje za električni šok.

e. Ko uporabljate električno orodje na prostem, uporabite kabelski podaljšek, ki je namenjen uporabi na prostem. Uporaba ustreznega podaljška za uporabo na prostem zmanjšuje možnost električnega šoka.
f. Če se uporabi električnega stroja v vlažnem okolju ni mogoče izogniti, uporabite stikalo na diferenčni tok (RCD). Uporaba naprave na diferenčni tok (RCD) zmanjšuje tveganje električnega šoka.

3. Osebna varnost

a. Bodite pozorni, pazite, kaj delate in uporabljajte zdravo pamet, ko uporabljate električno orodje. Električnega orodja ne uporabljajte, će ste utrujeni, pod vplivom mamil, alkohola ali zdravil. Le trenutek nepozornosti lahko privede do težkih telesnih poškodb.
b. Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Zaščitna oprema, kot so zaščitne maske proti prahu, nedrseča obutev, čelada ali zaščita sluha ob uporabi zmanjšujejo nevarnost telesnih poškodb.
c. Preprečite nenamerni vklop. Pred priklopom na vir napajanja, dviganjem ali prenašanjem električnega orodja zagotovite, da bo stikalo na izklopljenem položaju. Prenašanje električnega orodja s prstom na stikalu za vklop ali priključitev električnega orodja na električno omrežje z vklopljenim stikalom povečuje možnost nesreč.
d. Pred vklopom orodja odstranite z orodja ključ za nastavljanje ali druge ključe. Orodje ali ključ, ki ste ga pustili na vrtljivem sestavnem delu, lahko povzroči telesne poškodbe.
e. Ne pretiravajte. Poskrbite za varno stojišče in ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
f. Nosite primerno delovno obleko. Ne nosite ohlapnih oblačil ali nakita. Z lasmi, obleko in rokavicami se ne približujte premikajočim se delom orodja. Ohlapna obleka, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele orodja.
g. Če so na voljo priključne naprave za sesanje in zbiranje prahu zagotovite, da bodo priklopljene in jih boste uporabljali pravilno. Uporaba naprav za odsesavanje prahu zmanjša nevarnosti, ki jih povzroča prah.
h. Kljub temu da dobro poznate orodje, bodite pri delu z njim vedno previdni in upoštevajte temeljna načela varnosti in zdravja pri delu. Neprevidnost lahko v trenutku povzroči hudo telesno poškodbo.

4. Uporaba in vzdrževanje električnega orodja

a. Ne preobremenjujte orodja. Uporabite pravo orodje za svoje delo. Pravo električno orodje bo delo s predpisano hitrostjo in predvidenim načinom uporabe opravilo bolje in varneje.

b. Ne uporabljajte električnega orodja, će stikalo ne omogoča vklopa in izklopa. Električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
c. Pred nastavljanjem orodja, zamenjavo pribora ali shranjevanjem električnega orodja izvlecite vtič iz vira napajanja in/ali odstranite baterijo. Ta varnostni ukrep zmanjšuje tveganje za zagon električnega orodja po nesreči.
d. Ko električno orodje ni v uporabi, ga shranjujte izven dosega otrok in ne dovolite uporabe orodja osebam, ki niso seznanjene z delovanjem orodja ali s temi navodili za uporabo. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e. Električno orodje in pripomočke skrbno negujte. Redno preverjajte, ali so vrtljivi deli prosto gibljivi oz. niso zagozdeni, počeni ali tako poškodovani, da je funkcija električnega orodja s tem okrnjena. Poškodovano električno orodje popravite pred ponovno uporabo. Mnogo nesreč se zgodi zaradi neustreznega vzdrževanja električnih orodij.
f. Rezalna orodja morajo biti vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.
g. Električno orodje, pribor in nastavke itd. uporabljajte v skladu s temi navodili ter ob tem upoštevajte delovne pogoje in vrsto dela, ki ga bo to električno orodje opravljalo. Če orodje uporabljate v druge namene, kot je priporočeno, lahko taka uporaba povzroči poškodbe.
h. Ročaji in oprijemalne površine morajo biti suhi, čisti in brez madežev olja ali masti. Spolzki ročaji in oprijemalne površine ne omogočajo varne uporabe orodja v nepričakovanih situacijah.

5. Servis

a. Električno orodje naj servisira le usposobljen serviser, ki uporablja samo originalne nadomestne dele. To zagotavlja varnost pri delovanju in uporabi električnega orodja.

Dodatni varnostni ukrepi pri uporabi električnega orodja

Opozorilo! Dodatna varnostna opozorila za rotacijska kladiva in dleta

• Pri udarnem vrtanju uporabljajte zaščito za ušesa. Izpostavljenost hrupu lahko povzroči izgubo sluha.
  ♦ Uporabljajte pomožne ročaje, ki so priloženi orodju. Izguba nadzora nad orodjem lahko povzroči telesne poškodbe.
• Pred uporabo trdno pritrdite orodje. Ta izdelek ustvarja visoki izhodni navor in brez pravilne pritrditve med delovanjem orodja lahko pride do izgube nadzora, to pa lahko povzroči telesne poškodbe.

- Ko opravljate dela, kjer se lahko rezalna oprema dotakne skrite napeljave ali lastnega napajalnega kabla, električno oprema držite za izolirano površino. Če prerežete žico pod napetostjo bodo pod napetostjo tudi kovinski deli električnega orodja, to pa lahko povzroči električni.

Varnostna navodila, ko uporabljate dolge vrtalne nastavke

• Nikoli ne delajte z večjo hitrostjo, kot je največja nazivna hitrost vrtalnega nastavka. Pri večji hitrosti se bo vijačni nastavek najverjetneje zvil, će se bo vrtel prosto brez stika z obdelovancev in posledica so lahko telesne poškodbe.
• Vedno začnite vrtati z nizko hitrostjo in tako, da bo konica vijačnega nastavka v stiku z obdelovancem. Pri večji hitrosti se bo vijačni nastavek najverjetneje zvil, če se bo vrtel prosto brez stika z obdelovancev in posledica so lahko telesne poškodbe.
• Na orodje pritiskajte le v ravni liniji z vijačnim nastavkom in ne pritiskajte premočno. Vijačni nastavki se lahko zvijejo in zlomijo, ali povzročijo izgubo nadzora - posledica pa so telesne poškodbe.
• Nikoli ne uporabljajte dleta v rotacijskem načinu. Oprema se bo zagozdila v materialu in začela vrteti vrtalnik.
• Uporabite sponke ali drug varen način za pritrditev obdelovanca na stabilno delovno podlago. Če držite obdelovanec z roko ali ga pritiskate ob telo, bo nestabilen in lahko povzroči izgubo nadzora.
• Pred vrtanjem v stene, tla ali v strop preverite lokacije električnih in drugih napeljav.
• Ne dotikajte se konice svedra takoj po končanem vrtanju, ker je lahko vroč.
• Namen uporabe je opisan v teh navodilih za uporabo. Uporaba kateregakoli pripomočka ali pribora ali način uporabe, ki v teh navodilih ni odobren ali opisan, lahko povzroči nevarnost telesnih poškodb in/ali materialne škode.
  ◆ Uporabljajte protiprašno masko vedno, ko med delom nastaja prah ali izvrženi delci.

Varnost drugih ljudi

Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno z otroki) z omejenimi fizičnimi ali umskimi sposobnostmi ali pomanjkanjem izkušenj oz. znanja, razen, će so pod nadzorom, ali jim je oseba, odgovorna za njihovo varnost, razložila način uporabe naprave.
- Otroke je treba nadzorovati in tako zagotoviti, da se ne bi po naključju igrali z orodjem.

Ostale nevarnosti.

Pri uporabi orodja se lahko pojavijo druga tveganja, ki niso navedena v varnostnih opozorilih. Ta tveganja so lahko posledica nepravilne uporabe, dolgotrajne uporabe ipd. Kljub uporabi ustreznih varnostnih ukrepov in varnostnih naprav se določenim ostalim tveganjem ni mogoče izogniti. Mednje spadajo:

◆ poškodbe zaradi stika z vrtljivimi/premičnimi deli;
◆ poškodbe pri zamenjavi delov, rezil in opreme;
- poškodbe zaradi dolgotrajne uporabe orodja; će delate z orodjem dalj časa, poskrbite za redne odmore;
◆ poškodbe sluha;
- nevarnost za zdravje zaradi vdihavanja prahu, ki nastaja pri uporabi orodja (na primer: delo z lesom, posebej hrastovim, bukovim in s srednje-gostimi vezanimi ploščami - MDF).

Tresljaji

Deklarirane vrednosti emisij tresljajev, ki so navedene v tehničnih podatkih in v deklaraciji o skladnosti, so bile izmerjene v skladu s standardno preizkusno metodo, ki jo predpisuje EN 62841, in jih lahko uporabljate za medsebojno primerjavo orodij. Deklarirana vrednost tresljajev se lahko uporablja tudi za predhodno oceno izpostavljenosti.

Opozorilo! Vrednost tresljajev se med dejansko uporabo orodja lahko glede na način uporabe orodja razlikuje od navedene. Raven tresljajev se lahko zviša nad deklarirano vrednostjo.

Pri oceni izpostavljenosti vibracijam za določitev varnostnih ukrepov, ki jih zahteva 2002/44/ES za zaščito oseb, ki pri delu redno uporabljajo električna orodja, mora ocena izpostavljenosti upoštevati dejanske pogoje uporabe in način uporabe orodja, vključno z upoštevanjem vseh elementov delovnega cikla, kot je čas, ko je orodje izključeno, in čas, ko je vključeno brez delovanja.

Oznake na orodju

Poleg datumske kode so na orodju tudi naslednje slikovne oznake:

Opozorilo! Za zmanjšanje nevarnosti telesnih poškodb morate natančno prebrati navodila za uporabo.

Pri delu z udarnimi vrtalniki uporabljajte zaščito za ušesa. Izpostavljenost hrupu lahko povzroči izgubo sluha

Električna varnost

To orodje je dvojno izolirano, zato ozemljitev ni potrebna. Vedno preverite, ali dejanska napetost ustreza napetosti, navedeni na podatkovni plošči.

Če se napajalni kabel poškoduje, ga lahko zamenja le proizvajalec ali pooblaščen serviser podjetja BLACK+DECKER, da se izognete morebitnim nevarnostim.

Funkcije

1. Stikalo za spreminjanje hitrosti
2. Gumb za zapahnitev
3. Stikalo naprej/nazaj
4. Izbirnik načina vrtanja

5. Vpenjalna glava

6. Stranski ročaj

7. Merilnik globine (ni priložen)

Sestavljanje

Opozorilo! Pred montažo orodje izključite in izklopite iz električnega omrežja.

Pritrditev stranskega ročaja in merilnika globine (sl. A, B)

Zavrtite gumb (6c) v nasprotni smeri gibanja urinega kazalca, tako da lahko na sprednjo stran orodja potisnete stransko držalo (6), kot je prikazano.
- Obrnite stranski ročaj v želeni položaj in se prepričajte, ali so se zatiči (6a) zagrabili zobnik (6b).
◆ Vstavite merilnik globine (7) (ni priložen) v montažno luknjo (7a).
◆ Nastavite globino vrtanja, kot je opisano v nadaljevanju.
◆ Z obračanjem gumba v smeri gibanja urinega kazalca zategnite gumb (6c).

Pomnite: stranski ročaj lahko glede na osebne želje, namestite tako, kot je prikazano na sliki B.

Namestitev vrtalnega nastavka (sl. C)

• Odprite vpenjalno glavo, tako, da zavrtite sprednji del z eno roko, medtem ko z drugo držite zadnji del.
  ◆ Vstavite steblo nastavka v vpenjalno glavo in trdno zategnite vpenjalno glavo.

Uporaba

Opozorilo! Orodje naj deluje s svojim lastnim tempom. Ne preobremenjujte orodja.

Opozorilo! Pred vrtanjem v stene, tla ali v strop preverite lokacije električnih in drugih napeljav.

Izbira smeri vrtenja (sl. D)

Pri vrtanju in pri privijanju vijakov uporabite rotacijo v smeri naprej (smer gibanja urinega kazalca). Pri odvijanju vijakov ali odstranjevanju zagozdenega svedra uporabite vrtenje nazaj (v nasprotni smeri gibanja urinega kazalca).

• Za izbiro vrtenja v smeri naprej potisnite drsno stikalo za naprej/nazaj (3) na levo.
• Za izbiro vzvratnega vrtenja potisnite drsno stikalo za naprej/nazaj na desno.

Opozorilo! Nikoli ne spreminjajte smeri vrtenja med te, ko motor deluje.

Nastavitev globine vrtanja (sl. A)

◆ Popustite stranski ročaj (6), tako da obračate gumb (6a) v nasprotni smeri gibanja urinega kazalca.
Nastavite merilnik globine (7) (ni priložen) v želeni položaj. Največja globina vrtanja je enaka razdalji med konico svedra in sprednjim delom merilnika globine.
◆ Z obračanjem gumba v smeri gibanja urinega kazalca zategnite gumb (6c).

Izbira načina vrtanja (sl. F)

• Za udarno vrtanje v zid in beton nastavite izbirnik načina delovanja (4) na položaj T.
• Za vrtanje v jeklo, les in plastiko in za vijačenje nastavite izbirnik načina delovanja (4) v položaj 1.

Vklop in izklop

• Za vklop orodja pritisnite stikalo za spreminjanje hitrosti (1). Hitrost orodja je odvisna od dolžine pritiska na stikalo. Praviloma uporabljajte nižje hitrosti za vrtanje vrtin velikega premera in velike hitrosti za vrtanje vrtin manjšega premera.
• Za neprekinjeno vrtanje pritisnite gumb za zapahnitev (2) in sprostite stikalo za izbiro hitrosti. Gumb za zapahnitev je na voljo ob polni hitrosti in v načinu premikanja naprej. V vzvratnem načinu gum za zapahnitev ni na voljo.
• Orodje izklopite tako, da sprostite stikalo za izbiro hitrosti. Za izklop orodja med neprekinjenim delovanjem pritisnite znova na stikalo za izbiro hitrosti in ga spustite. Orodje vedno držite tako, kot je prikazano na sliki E.

Oprema

Učinkovitost orodja je odvisna od pribora, ki ga uporabljate. Oprema BLACK+DECKER je izdelana z najvišjimi kakovostnimi standardi in namenjena optimalnemu izboljšanju delovnih učinkov te naprave. Z uporabo te opreme boste lahko svoje orodje kar najbolj učinkovito izkoristili.

Vzdrževanje

Baterijska ali električna naprava/orodje BLACK+DECKER je zasnovana tako, da deluje dolgo brez posebnega vzdrževanja. Dolgoročno zadovoljivo delovanje je odvisno od pravilne nege in rednega čiščenja orodja.

Opozorilo! Pred vzdrževanjem električnih orodij s kablom/brez kabla:

◆ Izklopite orodje in izvlecite kabel iz električnega omrežja.
Ali izklopite in odstranite baterijo iz naprave / orodja, če ima naprava / orodje vložen ločeni paket baterij.
Ali do konca izpraznite baterijo, će je sestavni del naprave, nato napravo izklopite.
- Pred čiščenjem izklopite polnilnik iz električnega omrežja. Razen rednega čiščenja ne potrebuje polnilnik nobenega vzdrževanja.
◆ Redno čistite zračne reže v napravi/orodju/polnilniku s pomočjo mehke ščetke ali suhe krpe.
- Ohišje motorja redno čistite z vlažno krpo. Ne uporabljajte kemičnih čistil ali sredstev za čiščenje, ki drgnejo.
- V rednih časovnih presledkih odprite vpenjalno glavo in potrkajte z njo, tako da odstranite prah iz njene notranjosti (če je nameščena).

Zamenjava električnega vtiča (samo ZK in Irska)

Če je treba namestiti novi električni vtič:

◆ stari vtikač odvrzite med odpadke v skladu s predpisi;
♦ Priključite rjavo žico na fazni priključek novega vtiča.
◆ priključite modri vodnik na nevtralni priključek.

Upoštevajte napotke za vgradnjo vtičev, ki so priloženi kakovostnim vtičem. Priporočena varovalka: 5 A.

Varovanje okolja

Odpadke odlagajte ločeno. Orodij in baterij, označenih s tem simbolom, ne odlagajte skupaj z drugimi gospodinjskimi odpadki.

Orodje in akumulator vsebujeta materiale, ki jih je mogoče znova uporabiti ali reciklirati, kar zmanjšuje potrebo po surovinah. Električne izdelke in akumulatorje reciklirajte v skladu s krajevnimi predpisi. Za več podrobnosti obiščite spletno stran www.2helpU.com

Tehnični podatki

BDHD500
Vhodna napetost V	AC	230
Vhodna moč W 500
Število vrtljajev v prostem teku	min^-1	0 ~ 2900
Maks. zmogljivost vrtanja
Beton mm		13
Jeklo mm		13
Les mm		20
Teža kg		1,69 s stranskim ročajem

Raven zvočnega tlaka v skladu z EN 62841:

Zvočni tlak (LpA) 88 dB(A), negotovost (K) 5dB(A)

Zvočna moč (LwA) 99 dB(A), negotovost (K) 5dB(A)

Skupne vrednosti tresljajev (triosni vektorski seštevek) v skladu z EN 62841:

Udarno vrtanje v beton ( a_h,ID ) 17,7 m/s ^2 , negotovost (K) 1,5 m/s ^2 Vrtanje v kovino ( a_h ) 2,7 m/s ^2 , negotovost (K) 1,5 m/s ^2

Izjava EU o skladnosti

DIREKTIVA O STROJIH

Udarni vrtalnik BDHD500

Black & Deckerizjavlja, da so izdelki, opisani pod "tehničnimi podatki" v skladu z: EN62841-1:2015, EN62841-2-1:2018.

Ti izdelki so v skladu tudi z direktivama 2006/42/EC, 2014/30/EU in 2011/65/EU. Za več informacij se posvetujte s podjetjem Black & Decker na spodnjem naslovu ali poglejte na zadnjo stran navodil za uporabo.

Podpisani je odgovoren za sestavo tehnične dokumentacije in izjavlja to v imenu podjetja Black & Decker.

Huggin

Ed Higgins

Direktor - Električna orodja za uporabnike Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Velika Britanija 7. 11. 2019

Garancija

Na osnovi svojega zaupanja v kakovost svojih izdelkov ponuja Black & Decker 24-mesečno garancijo, ki velja od dneva nakupa. Ta garancija je dodatek in v nobenem primeru ne vpliva na vaše uzakonjene pravice. Garancija je veljavna znotraj ozemlja držav članic EU in na evropskem trgovinskem območju.

Za garancijski zahtevek boste morali skladno s pravili in pogoji poslovanja podjetja Black & Decker prodajalcu ali pooblaščenemu serviserju predložiti dokazilo o nakupu orodja. Pravila in pogoje 2-letne garancije podjetja Black & Decker in lokacijo najbližjega pooblaščenega serviserja lahko najdete na spletni strani www.2helpU.com, ali stopite v stik z najbližjo trgovino Black & Decker; naslovi trgovin so navedeni v tem priročniku.

Obiščite našo spletno stran www.blackanddecker.co.uk in registrirajte svoj novi izdelek Black & Decker, da boste ostali seznanjeni z našimi novimi izdelki in posebnimi ponudbami.

Namenska upotreba

Vaša BLACK+DECKER BDHD500 udarna bušilica je konstruisana za bušenje u drvo, metalu, plastici i opeci kao i za navijanje/odvijanje zavrtnjeva. Ovaj je alat predviđen isključivo za amatersku upotrebu.

Sigurnosna uputstva

Dodatna bezbednosna upozorenja za električne alate

Nameštanje bočne drške i merač dubine (sl. A, B)

• Okrećite dugme (6c) nalevo dok se ne oslobodi mesto da možete gurnuti bočnu dršku (6) u prednji deo alata, kao što je prikazano.
• Okrećite bočnu dršku u željeni položaj tako da se urezi (6a) uglave u klin (6b).
  ◆ Utaknite merač dubine (7) (nije isporučen) u montažni otvor (7a).
  ◆ Podesite dubinu bušenja kao što je opisano ispod.
  ◆ Pritegnite bočnu ručicu okretanjem dugmeta (6c) nadesno.

Napomena: bočna ručica može da se pozicionira kao na slici B, u zavisnosti od ličnih želja.
