BRUKSANVISNING K2 Universal Kärcher

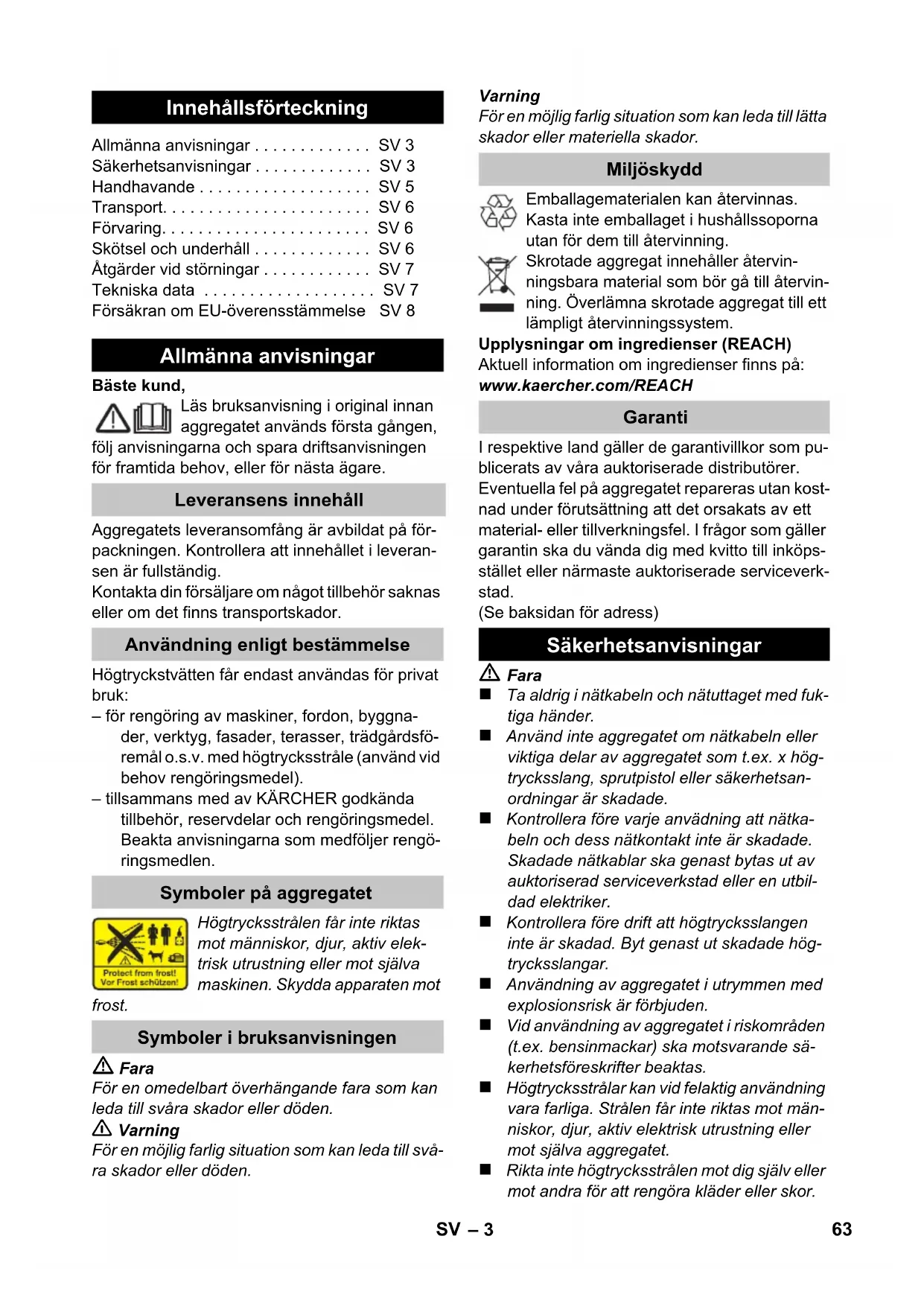

91 dB(A) 61NO– 8 Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og hel- sekravene i de relevante EF-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen. Dokumentasjonsansvarlig: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf: +49 7195 14-0 Faks: +49 7195 14-2212 EU-samsvarserklæring Produkt: Høytrykksvasker Type: 1.673-xxx Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2004/108/EF 2000/14/EF 2011/65/EF Anvendte overensstemmende normer EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendt metode for samsvarsvurdering 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: 89 Garantert: 91 Winnenden, 2012/11/01 CEO Head of Approbation 62 NO– 3 Bäste kund, Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare. Aggregatets leveransomfång är avbildat på för- packningen. Kontrollera att innehållet i leveran- sen är fullständig. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Högtryckstvätten får endast användas för privat bruk: – för rengöring av maskiner, fordon, byggna- der, verktyg, fasader, terasser, trädgårdsfö- remål o.s.v. med högtrycksstråle (använd vid behov rengöringsmedel). – tillsammans med av KÄRCHER godkända tillbehör, reservdelar och rengöringsmedel. Beakta anvisningarna som medföljer rengö- ringsmedlen. Högtrycksstrålen får inte riktas mot människor, djur, aktiv elek- trisk utrustning eller mot själva maskinen. Skydda apparaten mot frost. Fara För en omedelbart överhängande fara som kan leda till svåra skador eller döden. 몇 Varning För en möjlig farlig situation som kan leda till svå- ra skador eller döden. Varning För en möjlig farlig situation som kan leda till lätta skador eller materiella skador. Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning. Skrotade aggregat innehåller återvin- ningsbara material som bör gå till återvin- ning. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH I respektive land gäller de garantivillkor som pu- blicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kost- nad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköps- stället eller närmaste auktoriserade serviceverk- stad. (Se baksidan för adress) Fara Ta aldrig i nätkabeln och nätuttaget med fuk- tiga händer. Använd inte aggregatet om nätkabeln eller viktiga delar av aggregatet som t.ex. x hög- trycksslang, sprutpistol eller säkerhetsan- ordningar är skadade. Kontrollera före varje anvädning att nätka- beln och dess nätkontakt inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad serviceverkstad eller en utbil- dad elektriker. Kontrollera före drift att högtrycksslangen inte är skadad. Byt genast ut skadade hög- trycksslangar. Användning av aggregatet i utrymmen med explosionsrisk är förbjuden. Vid användning av aggregatet i riskområden (t.ex. bensinmackar) ska motsvarande sä- kerhetsföreskrifter beaktas. Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen får inte riktas mot män- niskor, djur, aktiv elektrisk utrustning eller mot själva aggregatet. Rikta inte högtrycksstrålen mot dig själv eller mot andra för att rengöra kläder eller skor. Innehållsförteckning Allmänna anvisningar . . . . . . . . . . . . . SV 3 Säkerhetsanvisningar . . . . . . . . . . . . . SV 3 Handhavande . . . . . . . . . . . . . . . . . . . SV 5 Transport. . . . . . . . . . . . . . . . . . . . . . . SV 6 Förvaring. . . . . . . . . . . . . . . . . . . . . . . SV 6 Skötsel och underhåll . . . . . . . . . . . . . SV 6 Åtgärder vid störningar . . . . . . . . . . . . SV 7 Tekniska data . . . . . . . . . . . . . . . . . . . SV 7 Försäkran om EU-överensstämmelse SV 8 Allmänna anvisningar Leveransens innehåll Användning enligt bestämmelse Symboler på aggregatet Symboler i bruksanvisningen Miljöskydd Garanti Säkerhetsanvisningar 63SV– 4 Spruta aldrig på föremål som innehåller häl- sovådliga ämnen (t.ex. asbest). Däck eller däckventiler kan skadas och gå sönder av högtrycksstrålen. Första tecknet är att däcket missfärgas. Skadade däck/ däckventiler kan innebära livsfara. Håll minst 30 cm strålavstånd vid rengöring! Risk för explosion! Inga brännbara vätskor får fördelas med högtryckstvätten. Sug aldrig upp vätskor som innehåller lös- ningsmedel eller outspädda syror och lös- ningsmedel! Hit räknas bl.a. bensin, tinner eller eldningsolja. Ångan är lättantändlig, ex- plosiv och giftig. Använd inte aceton, out- spädda syror och lösningsmedel eftersom de angriper de material som använts i aggre- gatet. 몇 Varning Nätkontakt och kopplingar på förlängnings- ledningar måste vara vattentäta och får ej ligga i vatten. Olämpliga förlängningskablar kan vara farli- ga. Använd endast tillåtna förlängningskab- lar utomhus, med motsvarande märkning och med tillräckligt tvärsnitt.

Rulla alltid ut förlängningskablar helt från ka- beltrumman. Högtrycksslangar, armaturer och kopplingar är viktiga för aggregatets säkerhet. Använd en- dast högtrycksslangar, armaturer och kopp- lingar som rekommenderas av tillverkaren. Aggregatet är inte avsett att användas av personer med fysiska, sensoriska eller psy- kiska funktionshinder. Aggregatet får inte användas av barn eller personer som inte har tillräcklig kunskap. Barn ska hållas under uppsikt så att de inte leker med aggregatet. Håll förpackningsfolien borta från barn, risk för kvävning! Aggregatet har utvecklats för användning av rengöringsmedel som levererats eller re- kommenderats av tillverkaren. Användning av andra rengöringsmedel eller kemikalier kan påverka aggregatets säkerhet. Användaren ska använda aggregatet i enlig- het med gällande bestämmelser. Använda- ren ska ta hänsyn till lokala förutsättningar och kontrollera att ingen uppehåller sig i när- heten vid arbete med aggregatet. Använd inte apparaten om andra personer befinner sig i dess närhet, detta gäller om de inte bär skyddskläder. Bär lämpliga skyddskläder och skyddsglasö- gon som skydd mot tillbakasprutande vatten eller smuts. Varning Stäng av maskinen med huvudströmbryta- ren / Maskinbrytaren under längre driftsup- pehåll, eller dra ur nätkontakten. Använd inte aggregatet vid temperaturer un- der 0 °C. Håll aldrig strålen närmare än 30 cm vid ren- göring av lackerade ytor för att undvika ska- dor. Lämna aldrig aggregatet utan uppsikt så länge det är i drift. Beakta att nät- och förlängningskabeln inte skadas av överkörning, klämning, sönder- dragning eller liknande. Skydda nätkabeln från värme, olja och vassa kanter. Alla strömförande delar i arbetsutrymmet måste skyddas mot vattenstrålen. Aggregatet får endast anslutas till ett nätut- tag som installerats av en elektriker enligt IEC 60364. Aggregatet får endast anslutas till växel- ström. Spänningen ska motsvara den spän- ning som är angiven på aggregatets typskylt. Av säkerhetsskäl rekommenderar vi principi- ellt att aggregatet används med jordfelsbry- tare (max. 30 mA). Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motortvätt och un- derredestvätt får endast utföras på tvättplat- ser med oljeavskiljare. Varning Säkerhetsanordningar är till för att skydda an- vändaren och får inte ändras eller sättas ur spel. Strömbrytaren förhindrar att aggregatet startas av misstag. Spärren låser spolhandtagets avtryckare och förhindrar att aggretatet startas av misstag. Överströmningsventieln förhindrar överskridning av tillåtet arbetstryck. När avtryckaren på spolröret släpps frånkopplas högtryckspumpen av en tryckbrytare som stop- par högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen. Säkerhetsanordningar Huvudreglage Spärr spolhandtag Överströmningsventil med tryckbrytare 64 SV– 5 Varning Säkerställ innan all typ av arbete med eller på maskinen dess stabilitet för att undvika olyckor eller sakskador. – Maskinens stabilitet är säkerställd när den ställs upp på ett jämnt underlag. Figurer, se sida 2 1 Högtrycksanslutning 2 Strömbrytare "0/OFF / I/ON" 3 Förvaringskrok för högtrycksslang och nät- kabel. 4 Bärhandtag 5 Förvaring för stålrör 6 Förvaring för spolhandtaget 7 Vattenanslutning med inbyggt filter 8 Sugslang för rengöringsmedel (med filter) 9 Kopplingsdel för vattenanslutning 10 Nätkabel med nätkontakt 11 Spolhandtag 12 Spärr spolhandtag. 13 Klämmor till högtrycksslang 14 Högtrycksslang 15 Spolrör med rotojet Specialtillbehören utökar aggregatets använd- ningsmöjligheter. Din KÄRCHER återförsäljare har mer information. Montera de bifogade lösa delarna på aggregatet innan det tas i drift. Bild Montera bärhandtag. Bild Dra ut klämmorna för högtrycksslangen ur handsprutpistolen (t.ex. med en liten spår- skruvmejsel). Bild Stick in högtrycksslangen i handsprutpisto- len. Tryck in klämman tills den hakar fast. Kon- trollera att förbindelsen sitter säkert genom att dra i högtrycksslangen. Bild Skruva fast den medföljande kopplingen på aggregatets vattenanslutning. Enligt gällande föreskrifter får aggrega- tet aldrig användas på dricksvattennä- tet utan backventil. Passande backventil från KÄRCHER, eller alter- nativt annan backventil enligt EN 12729 typ BA, skall användas. Vatten som runnit genom en backventil anses inte vara drickbart. Varning Anslut alltid systemavskiljare på vattenförsörj- ningen, aldrig direkt på apparaten! Rekommendation: Föroreningar i vattnet kan skada högtryckspumpen eller tillbehören. Som skydd rekommenderas att använda KÄRCHER vattenfilter (specialtillbehör. Beställningsnr 4.730-059). Beakta vattenleverantörens föreskrifter. Anslutningsvärde, se typskylt/Tekniska Data. Använd en vävförstärkt vattenslang (ingår ej) med standardkoppling. (Diameter minst 1/2 tum eller 13 mm: längd minst 7,5 m). Sätt fast vattenslangen på aggregatets koppling och anslut den till vattenförsörjning- en. Varning Torrkörning under mer än 2 minuter leder till ska- dor på högrtryckspumpen. Om maskinen inte bygger upp tryck inom 2 minuter, stäng av ma- skinen och följ hänvinsingarna i kapitlet "Åtgär- der vid störning" Bild Koppla ihop högtrycksslangen med hög- trycksanslutningen på aggregatet. Bild Sätt i spolröret i spolhandtaget och fixera det genom att vrida det 90°. Öppna vattenkranen helt. Anslut nätkontakt till vägguttag. Starta aggregatet "I/ON“ . 몇 Fara P.g.a. vattenstrålen vid högtrycksmunstycket får handsprutan en rekyl. Stå stadigt och håll fast handsprutan och strålröret ordentligt. Bild Lossa spärren på spolhandtaget. Aktivera avtryckaren, aggregatet startar. Hänvisning: Släpps avtryckaren stängs aggre- gatet av igen. Högtryck blir stående i systemet. Förutsättningar för stabilitet Handhavande Beskrivning av aggregatet Specialtillbehör Före ibruktagande Vattenförsörjning Vattenförsörjning från vattenledning Idrifttagning Drift 65SV– 6 För envisa smutslager. Ej lämpad för arbeten med rengöringsmedel. Varning Rengör inte bildäck, lack eller känsliga ytor som trä med rotorjet, risk för skador. Använd endast rengöringsmedel och underhålls- medel från KÄRCHER för de olika rengöringar- na, eftersom dessa medel utvecklats speciellt för rengöringen av er maskin. Användning av andra rengörings- och underhållsmedel kan leda till snabbare förslitning samt att garantianspråken upphör. Be om information i fackhandeln eller begär att få information direkt från KÄRCHER. Dra ut önskad längd på sugslangen för ren- göringsmedel ur kåpan. Applicera slangen för rengöringsmedel i en behållare med rengöringsmedelslösning. Lossa strålröret från handsprutan. Arbeta endast med handsprutpistolen. Anmärkning: Därigenom tillsätts rengö- ringsmedelslösningen till vattenstrålen vid körning. Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka). Spola bort upplöst smuts med högtrycksstråle. Släpp avtryckaren på spolhandtaget. Bild Spärra avtryckaren på spolhandtaget. Vid längre pauser i arbetet (över fem minu- ter) bör aggregatet dessutom slås av "0/ OFF". Placera spolhandtaget i dess fäste. Varning Lossa högtrycksslangen från spolhandtaget eller från aggregatet endast när det inte finns något tryck i systemet. Efter arbeten med rengöringsmedel Låt ma- skinen gå ca 1 minut för att spola rent. Släpp avtryckaren på spolhandtaget. Stäng av strömbrytaren "0/OFF“. Stäng av vattenkranen. Tryck avtryckaren på spolhandtaget på handsprutan för att reducera trycket i syste- met. Bild Spärra avtryckaren på spolhandtaget. Koppla bort aggregatet från vattenförsörj- ningen. Drag ur nätkontakten. Varning Observera för att undvika olyckor eller skador vid transport, notera maskinens vikt (se teknisk data). Lyft upp maskinen i bärhandtaget och bär den. Säkra maskinen så att den inte kan glida el- ler tippa. Varning Observera för att undvika olyckor eller skador lagring av maskinen, beakta maskinens vikt (se teknisk data). Beakta innan lägre lagring, t.ex. över vintern, även de extra anvisningarna i kapitlet om skötsel. Ställ maskinen på ett jämnt underlag. Haka fast strålröret i förvaringen för strålröret. Placera spolhandtaget i dess fäste. Förvara nätanslutning, högtrycksslang och tillbehör på aggregatet. Varning Skydda aggregatet och tillbehören mot frost. Aggregatet och tillbehören förstörs av frost om de inte är helt tömda på vatten. För att undvika skador: Töm aggregatet helt på vatten: Slå på aggre- gatet utan ansluten högtrycksslang och utan ansluten vattenförsörjning (max 1 min) och vänta tills det inte längre kommer ut vatten från högtrycksanslutningen. Stäng av appa- raten. Förvara aggregatet med alla tillbehör i frost- säkert utrymme. Fara Stäng av aggregatet och dra ut nätkontaken inn- an vård och skötselarbeten ska utföras. Spolrör med rotojet Arbeten med rengöringsmedel Rekommenderade rengöringsmetoder Avbryta driften Avsluta driften Transport Transport för hand Transport i fordon Förvaring Förvara aggregatet Frostskydd Skötsel och underhåll 66 SV– 7 Före längre förvaring, t.ex. på vintern: Lossa filtret från sugslangen för rengörings- mdel och rengör det under rinnande vatten. Lossa filtret i vattenanslutningen med ett plattång och rengör den under rinnande vat- ten. Aggregatet är underhållsfritt. Använd endast originalreservdelar från KÄR- CHER. En reservdelslista finns i slutet av denna bruksanvisning. Med hjälp av följande översikt kan du själv åtgär- da ett flertal störningar. Kontakta auktoriserad serviceverkstad om du är osäker. Fara Stäng av aggregatet och dra ut nätkontaken inn- an vård och skötselarbeten ska utföras. Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice. Aktivera avtryckaren i spolhandtaget, aggre- gatet startar. Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkäl- lans spänning. Kontrollera om nätkabeln är skadad. Lufta ur aggregatet: Starta aggregatet utan ansluten högtrycksslang och låt gå (max 2 minuter) tills vattnet som kommer ut från högtrycksanslutningen är fritt från luftbubb- lor. Stäng av aggregatet och anslut hög- trycksslangen igen. Kontrollera vattenförsörjningen. Lossa filtret i vattenanslutningen med ett plattång och rengör den under rinnande vat- ten. Rengör högtrycksmunstycke: Ta bort smuts från munstyckshålet med en nål och spola ut det framifrån med vatten. Kontrollera vattenflödesmängden. En lätt otäthet på aggregatet är normal. Kon- takta auktoriserad serviceverksstad om det finns stora otätheter. Lossa strålröret från handsprutan. Arbeta endast med handsprutpistolen. Rengör filtret på sugslangen för rengörings- medel. Kontrollera att slangen för rengöringsmedel inte är knäckt. Med reservation för tekniska ändringar! Underhåll Underhåll Reservdelar Åtgärder vid störningar Apparaten arbetar inte Aggregatet ger inget tryck Kraftiga tryckvariationer Aggregatet ej tätt Rengöringsmedel sugs inte in Tekniska data Elanslutning Spänning 220-240 1~50/60

Strömförbrukning 6 A Skyddsgrad IP X5 Skyddsklass II Nätsäkring (trög) 10 A Vattenanslutning Tilloppstryck 0,2-1,2 MPa Inmatningstemperatur (max.) 40 °C Inmatningsmängd (min.) 7 l/min Prestanda Arbetstryck 8 MPa Max. tillåtet tryck 11 MPa Matningsmängd, vatten 5,2 l/min Matningsmängd, rengöringsmedel 0,3 l/min Spolhandtagets rekylkraft 10 N Mått och vikt Längd 280 mm Bredd 176 mm Höjd 443 mm Vikt, driftklar med tillbehör 4,7 kg Beräknade värden enligt EN 60335-2-79 Hand-Arm Vibrationsvärde Osäkerhet K <2,5 0,3 m/s

dB(A) dB(A) Ljudteffektsnivå L
