One+ RLT1825M13S - Grästrimmer RYOBI - Gratis bruksanvisning och manual

Typ av produkt	Trådlös grästrimmer
Märke	RYOBI
Modell	One+ RLT1825M13S
Strömförsörjning	Litiumjonbatteri 18 V (One+ system)
Huvudfunktioner	Gräsklippning och kantklippning
Klipphuvud	Spole med nylonlina
Handtag	Justerbart främre handtag och bakre handtag med avtryckare
Säkerhetsanordning	Skyddskåpa, skärkniv, låsspak
Ljudeffektnivå	93,8 dB(A) uppmätt, garanterad 96 dB(A)
Vikt (med batteri)	≈ 2,8 kg
Garanti	24 månader, förlängning möjlig under vissa villkor
Användning	Utomhus, väl ventilerat område, gräs och ogräs
Säkerhetsavstånd	Håll personer på minst 15 m avstånd
Underhåll	Rengör med torr trasa, byt nylonlinan, kontrollera skruvarnas åtdragning
Reservdelar	Använd endast originaldelar från Ryobi
Reparerbarhet	Reparationer endast av auktoriserad service
Standarder	CE, överensstämmer med EU-direktiven 2006/42/EG, 2014/30/EU, 2000/14/EG
Kompatibelt batteri	Alla Ryobi One+ 18 V-batterier
Laddare	Rekommenderad laddare Ryobi One+

Vanliga frågor - One+ RLT1825M13S RYOBI

Hur byter man klipplinan?

Stäng av apparaten och ta bort batteriet. Öppna spolens lock, ta bort den tomma spolen, linda den nya nylonlinan (rekommenderad diameter i manualen) enligt pilarna, sätt sedan tillbaka locket.

Hur växlar man från gräsklippningsläge till kantklippningsläge?

Använd finishknappen för att luta huvudet. Med det främre handtaget, rikta huvudet i önskad vinkel (vertikalt för kanter, horisontellt för gräs). Se till att skärkniven är fri.

Vilket batteri ska jag använda?

Använd uteslutande Ryobi One+ 18 V-batterier. Använd inte andra märken eller spänningar eftersom det kan skada verktyget och ogiltigförklara garantin.

Hur rengör och underhåller man grästrimmern?

Efter varje användning, torka av apparaten med en ren och torr trasa. Använd inte vatten. Kontrollera regelbundet skruvarnas åtdragning och linans skick. Byt ut slitna delar.

Varför matas inte klipplinan ut automatiskt?

Utmatningen är manuell. För att frigöra mer lina, dutta spolen mot marken medan apparaten är igång (huvudet nedåt). Skärkniven kapar överflödet.

Vilken skyddsutrustning är obligatorisk?

Bär alltid fullständigt ögonskydd och hörselskydd. Bär långbyxor, stövlar och handskar. Bind upp långt hår och bär inte smycken.

Kan jag använda apparaten i regn?

Nej, utsätt aldrig apparaten för regn eller fukt. Risk för elektrisk stöt och skada. Använd endast i torrt väder.

Hur förvarar man grästrimmern efter användning?

Ta bort batteriet, rengör apparaten och förvara den på en sval, torr och ventilerad plats, utom räckhåll för barn. Förvara inte med batteriet isatt.

Vad gör jag om apparaten vibrerar onormalt?

Stäng omedelbart av apparaten och ta bort batteriet. Kontrollera att linan inte är trasslad, att spolen är korrekt installerad och att skärkniven inte är skadad. Om problemet kvarstår, kontakta en auktoriserad service.

Var hittar jag reservdelar?

Originaldelar från Ryobi finns hos auktoriserade återförsäljare eller på Ryobis webbplats. Använd alltid identiska delar för att garantera säkerhet och prestanda.

BRUKSANVISNING One+ RLT1825M13S RYOBI

Observera! Det är viktigt att du läser instruktionerna i manualen före montering, användning och underhåll av produkten.

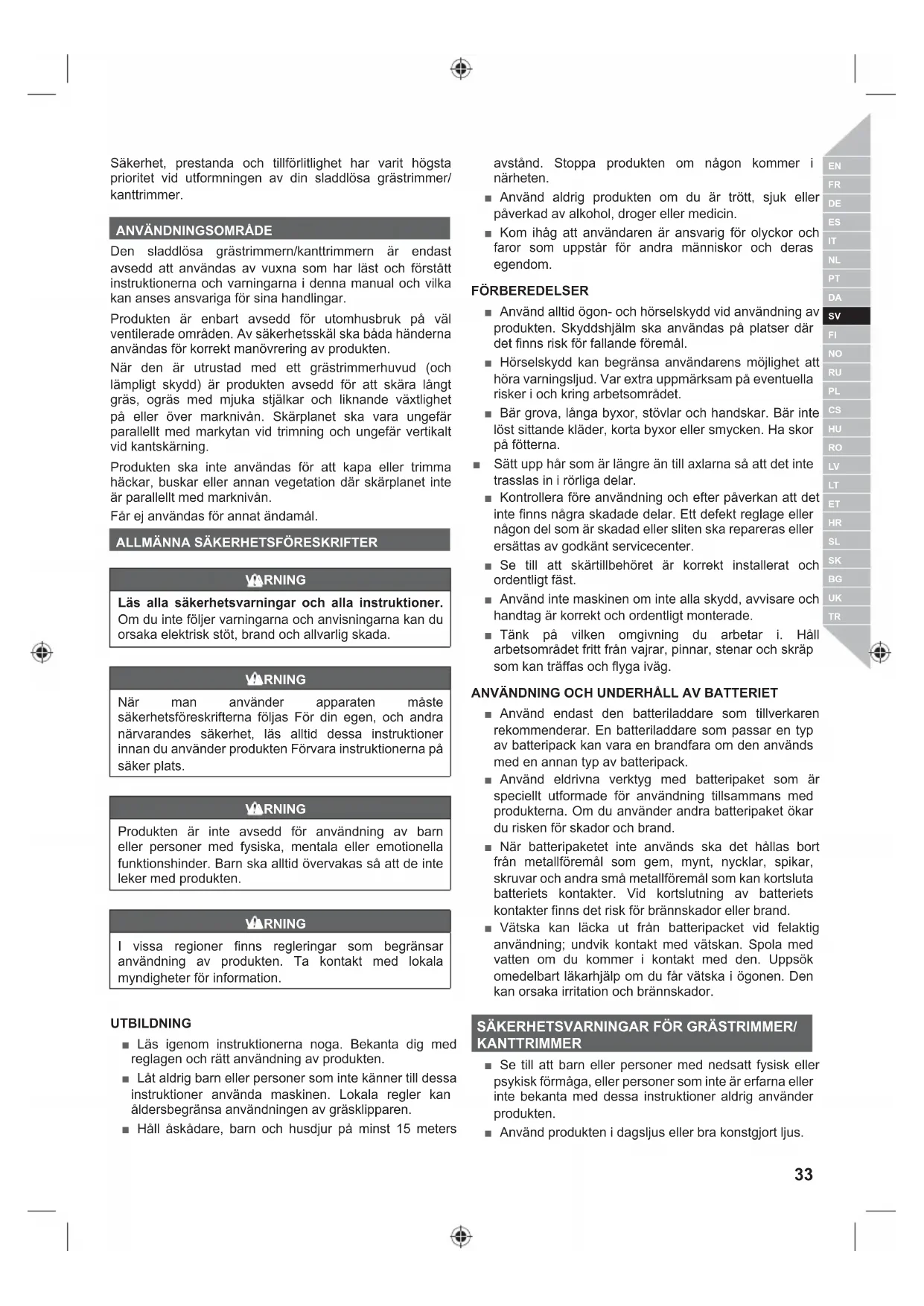

Säkerhet, prestanda och tillförlitlighet har varit högsta prioritet vid utformningen av din sladdlösa grästrimmer/kanttrimmer.

ANVÄNDNINGSOMRÅDE

Den sladdlösa grästrimmern/kanttrimmern är endast avsedd att användas av vuxna som har läst och förstått instruktionerna och varningarna i denna manual och vilka kan anses ansvariga för sina handlingar.

Produkten är enbart avsedd för utomhusbruk på väl ventilerade områden. Av säkerhetsskäl ska båda händerna användas för korrekt manövrering av produkten.

När den är utrustad med ett grästrimmerhuvud (och lämpligt skydd) är produkten avsedd för att skära långt gräs, ogräs med mjuka stjälkar och liknande växtlighet på alla över marknivån. Skärplanet ska vara ungefär parallellt med markytan vid trimning och ungefär vertikalt vid kantskärning.

Produkten ska inte användas för att kapa eller trimma häckar, buskar eller annan vegetation där skärplanet inte är parallellt med marknivån.

Får ej användas för annat ändamål.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

VARNING

Läs alla säkerhetsvarningar och alla instruktioner. Om du inte följer varningarna och anvisningarna kan du orsaka elektrisk stöt, brand och allvarlig skada.

VARNING

När man använder apparaten måste säkerhetsföreskrifterna följas. För din egen och andra närvarandes säkerhet, läs alltid dessa instruktioner innan du använder produkten. Förvara instruktionerna på säker plats.

VARNING

Produkten är inte avsedd för användning av barn eller personer med fysiska, mentala eller emotionella funktionshinder. Barn ska alltid övervakas så att de inte leker med produkten.

VARNING

I vissa regioner finns regleringar som begränsar användning av produkten. Ta kontakt med lokala myndigheter för information.

UTBILDNING

Läs igenom instruktionerna noga. Bekanta dig med reglagen och rätt användning av produkten. Låt aldrig barn eller personer som inte känner till dessa instruktioner använda maskinen. Lokala regler kan åldersbegränsa användningen av gräsklipparen. Håll åskådare, barn och husdjur på minst 15 meters

avstånd. Stoppa produkten om någon kommer i närheten.

Använd aldrig produkten om du är trött, sjuk eller påverkad av alkohol, droger eller medicin. Kom ihåg att användaren är ansvarig för olyckor och faror som uppstår för andra människor och deras egendom.

FÖRBEREDELSER

Använd alltid ögon- och hörselskydd vid användning av produkten. Skyddshjälm ska användas på platser där det finns risk för fallande föremål. Hörselskydd kan begränsa användarens möjlighet att höra varningsljud. Var extra uppmärksam på eventuella risker i och kring arbetsområdet. Bär grova, långa byxor, stövlar och handskar. Bär inte löst sittande kläder, korta byxor eller smycken. Ha skor på fötterna. Sätt upp hår som är längre än till axlarna så att det inte trasslas in i rörliga delar. Kontrollera före användning och efter påverkan att det inte finns några skadade delar. Ett defekt reglage eller någon del som är skadad eller sliten ska repareras eller ersättas av godkänt servicecenter. Se till att skärtillbehöret är korrekt installerat och ordentligt fast. Använd inte maskinen om inte alla skydd, avvisare och handtag är korrekt och ordentligt monterade. Tänk på vilken omgivning du arbetar i. Håll arbetsområdet fritt från vajrar, pinnar, stenar och skräp som kan träffas och flyga iväg.

ANVÄNDNING OCH UNDERHÅLL AV BATTERIET

Använd endast den batteriladdare som tillverkaren rekommenderar. En batteriladdare som passar en typ av batteripack kan vara en brandfara om den används med en annan typ av batteripack. Använd eldrivna verktyg med batteripaket som är speciellt utformade för användning tillsammans med produkterna. Om du använder andra batteripaket ökar du risken för skador och brand. När batteripaketet inte används ska det hållas bort från metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan kortsluta batteriets kontakter. Vid kortslutning av batteriets kontakter finns det risk för brännskador eller brand. Vätska kan läcka ut från batteripaketet vid felaktig användning; undvik kontakt med vätskan. Spola med vatten om du kommer i kontakt med den. Uppsök omedelbart läkarhjälp om du får vätska i ögonen. Den kan orsaka irritation och brännskador.

SÄKERHETSVARNINGAR FÖR GRÄSTRIMMER/KANTTRIMMER

• Se till att barn eller personer med nedsatt fysisk eller psykisk förmåga, eller personer som inte är erfarna eller inte bekanta med dessa instruktioner aldrig använder produkten. Använd produkten i dagsljus eller bra konstgjort ljus.

Undvik användning på vått gräs. Se till att hela tiden ha bra fotfäste och balans, speciellt i lutningar. Gå inte baklänges när produkten används. Spring aldrig. Håll skärtillbehöret lägre än midjehöjd. Använd aldrig produkten med skadade skydd eller utan skydd. Montera aldrig en utbyteslina av metall. Håll alltid händer och fötter borta från trimmerdelarna, speciellt under motorstart. Var försiktig, skärdelarna fortsätter snurra efter att motorn stängts av. Se upp för föremål som kastas iväg av skäranordningen. Rensa bort skräp som småstenar, grus och andra främmande föremål från arbetsområdet innan arbetet påbörjas. Vajrar eller tråd kan trasslas in i skärverktyget. Stäng av och ta bort batteriet före:

• service
• att lämna produkten utan tillsyn
• Rengör produkten
• byte av tillbehör
• efter att ha slagit i något skall man kontrollera ev. skador
• kontrollera ev. skador om produkten börjar vibrera onormalt. Underhåll:

Använd alltid ögon- och hörselskydd vid användning av produkten. Skyddshjälm ska användas på platser där det finns risk för fallande föremål. Hörselskydd kan begränsa användarens möjlighet att höra varningsljud. Var extra uppmärksam på eventuella risker i och kring arbetsområdet. Bär grova, långa byxor, stövlar och handskar. Bär inte löst sittande kläder, korta byxor eller smycken. Ha skor på fötterna. Sätt upp hår som är längre än till axlarna så att det inte trasslas in i rörliga delar. Det lilla bladet som sitter på skärskyddet är för att klippa av trimmerlinan till korrekt längd för säker användning och bra resultat. Det är väldigt vasst, rör det inte, särskilt vid rengöring av produkten. Säkerställ alltid att ventilationshålen är öppna och fria från smuts. - Kontrollera före användning och efter påverkan att det inte finns några skadade delar. En defekt omkopplare eller någon del som är skadad skall repareras ordentligt eller bytas ut hos en auktoriserad servicefirma. - Se till att skärtillbehöret är korrekt installerat och ordentligt fastsatt. Se till att alla skydd, avvisare och handtag sitter fast ordentligt. - Modifiera inte produkten på något sätt, det kan öka risken för skador på dig själv eller andra. Använd enbart ersättningslina från tillverkaren. Använd inga andra skärtillbehör. Slå omedelbart av enheten och avlägsna batteripaketet

vid olycksfall eller om enheten inte fungerar. Använd inte produkten igen innan den har kontrollerats i sin helhet av en auktoriserad serviceverkstad.

VARNING

Kontrollera att skyddet för linbladet är korrekt placerat och ordentligt spänt före användning.

• Stoppa produkten, ta ur batteriet och låt svalna före transport eller förvaring. Ta bort allt främmande material från produkten. Förvara eller transportera inte produkten med batterierna i, ta bort och säkra separat. Förvara den svalt och välventilerat på en plats där barn inte kan komma åt den. Förvara på avstånd från frätande medel, t.ex. trädgårdskemikalier och vägsalt. Förvara den inte utomhus.
• Vid transport ska produkten säkras mot rörelser eller fallande för att förhindra personskador eller att produkten skadas.

TRANSPORTERA LITIUMBATTERIER

Transportera batterier enligt lokala och nationella riktlinjer och regleringar. Följ alla särskilda krav på förpackning och etikettering vid transport av batterier som utförs av tredje part.

Se till att inga batterier kan komma i kontakt med andra batterier eller ledande material under transporten genom att skydda exponerade kontaktytor med isolerande, icke ledande överdrag eller tejp. Transportera aldrig batterier som har spruckit eller som läcker. Kontrollera med det transporterande företaget för vidare rådgivning.

UNDERHÅLL

VARNING

Använd enbart ersättningsdelar och tillbehör från tillverkaren. Om inte kan det eventuellt orsaka skador, sämre resultat och kan upphäva garantin.

VARNING

Att serva produkten kräver extrem försiktighet och kunskap och bör endast utföras av en kvalificerad servicetekniker. Vi rekommenderar att du returnerar produkten till ditt närmsta auktoriserade servicecenter för reparation. Använd endast identiska utbytesdelar när produkten servas.

Slå av och ta bort batterierna innan du utför något underhålls- eller rengöringsarbete. Du kan göra de justeringar och reparationer som beskrivs i den här manualen. För alla andra reparationer ska godkänt servicecenter kontaktas. - Använd enbart den specificerade nylontråden (finns i specifikationstabellen i denna manual) vid utbyte. När ny skärtråd är ute ska maskinen tillbaka i normalt

arbetsläge innan den startas.

• Efter rengöring ska maskinen alltid rengöras med en mjuk torr trasa. Skadade delar skall repareras ordentligt eller bytas ut av en auktoriserad servicefirma. För att vara säker på att produkten är säker att använda, kontrollera alla muttrar, bultar och skruvar regelbundet för att säkerställa att de är åtdragna ordentligt. Skadade delar skall repareras ordentligt eller bytas ut av en auktoriserad servicefirma. Lämna produkten till auktoriserat servicecenter för utbyte av skadade eller oläsbara etiketter.

KVARSTÅENDE RISKER

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppkomma under bruk och användaren ska vara extra uppmärksam för att undvika följande:

Skada orsakad av vibration. - Håll produkten i de avsedda handtagen och begränsa arbetstid och exponering. Hörselskada orsakad av oljud. - Använd hörselskydd och begränsa exponeringen. Olycka orsakad av flygande skräp - Använd alltid lämpligt ögonskydd.

Det finns rapporter om att vibrationer från handhållna verktyg kan bidra till att tillstånd som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det finns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla händer och handleder varma under användning. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom. Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen. Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare.

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

LÄR KÄNNA PRODUKTEN

Se sida 105.

Delar

1. Låsutlösare
2. Bakre handtag
3. Strömbrytare
4. Kanttrimningsknapp 5. Övre skaft
5. Batteriladdare
6. Knapp för batterisparr
7. Batteri
8. Rullens kåpa
9. Rulle
10. Ögla
11. Glidreglage
12. Säkerhetsskydd
13. Skärtråd
14. Skärblad
15. Nedre skaft
16. Främre handtag

SYMBOLER PÅ PRODUKTEN

Läs igenom och var införstådd med alla instruktioner före användning av produkten, var uppmärksam på alla varningar och säkerhetsinstruktioner.

Se upp med kringkastade eller flygande föremål. Håll alla åskådare, barn och husdjur på minst 15 meters avstånd från arbetsområdet.

Bär ögonskydd

Använd hörselskydd

Använd inte metallblad för produkten.

Utsätt inte för regn eller våta omgivningar.

Håll händerna borta från bladen.

Gamla elektronikprodukter ska inte kastas med hushållsavfallet. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

Garanterad ljudeffektsnivå

Detta verktyg uppfyller alla standarder i de EU-länder där det kan köpas.

EurAsian överensstämmelsesymbol.

Ukrainskt märke för överensstämmelse

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Indikerar en överhängande farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada.

VARNING

Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada.

PAMINNELSE

Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i mindre eller medelstora skador.

PAMINNELSE

(Utan säkerhetssymbol) Visar på en situation som kan orsaka skada på egendom.

SYMBOLER I MANUALEN

Delar och utrustning säljs separat

Notera

Varning

Det angivna vibrationsvärdet har uppmätts med en standardmetod och kan användas för att jämföra med andra kraftverktyg.

Det angivna vibrationsvärdet kan användas i en preliminär analys av vibrationerna som användaren utsätts för.

De vibrationer som uppstår vid användningen av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget används på.

Vidta säkerhetsåtgärder för ditt personliga skydd utifrån den exponering som sker under användningen, ta hänsyn till all användning som där verktyget är avstängt och när det går på tomgång förutom den faktiska brukstiden.

FI Tärinätaso

VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks den här produkten av en garanti som anges hädan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk.
2. Det finns möjlighet att förlänga garantiperioden för en del av utbudet för trädgårdsverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobotools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas tydligt i butiker och/eller på förpackningar och anges i produktdokumentationen. Slutanvändaren behöver registrera sina nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformuläret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot för registreringen som skickas ut via e-post och originalfakturan som visar köpdatumet kommer att gälla som bevis för den förlängda garantin.
3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är begränsad till reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte:

eventuella skador på produkten som uppstått till följd av felaktigt underhåll

• Produkt där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort; eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts; alla icke-CE-produkter; eventuella produkter som har försökts repareras av en ickekvalificerad yrkesman eller utan föregående medgivande från Techronic Industries; eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens); eventuella produkter som använts med olämplig bränsleblandning (bränsle, olja, oljeprocent); eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen; normalt slitage av reservdelar; olämplig användning, överbelastning av verktyget; användningen av icke-godkända tillbehör eller delar.

Eventuella periodiska justeringar av delar vid underhållsrengöring av förgasare - Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till tryckknappar, drivremmar, koppling, blad till kanttrimmare och gräsklippare, sele, gasreglagevajer, kolborstar, strömsladd, spetsar, filbrickor, kopplingssprint, blåsfläkt, blås- och sugmunstycken, sugpåse och remmar, styrskenor, sågkedjor, slangar, anslutningsrördelar, spraymunstycken, hjul, spraystavar, innerrullar, yterspolar, skärtråd, tändstift, luftfilter, gasfilter, sönderdelningsblad osv.

1. Vid service måste Produkten skickas eller lämnas till en RYOBI-auktoriserad serviceverkstad som anges för varje land i följande adresslista över serviceverkstäder. I vissa länder tar din lokala RYOBI-återförsäljare på sig ansvaret att skicka Produkten till RYOBI-serviceorganisationen. När en produkt skickas till en RYOBI-serviceverkstad, ska Produkten paketeras säkert utan något farligt innehåll såsom bensen, markeras med avsändarens adress samt en kort beskrivning av felet.
2. En reparation/ett utbyte under denna garanti är kostnadsfritt. Det utgör inte en förlängning eller förnyelse av garantiperioden. Uthytta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade.
3. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar närmaste auktoriserade servicecenter genom att gå till http://uk.ryobitools.eu/header/service-and-support/service-agents.

RYOBI GARANTIVILLKOR

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 2011/65/EU

EN 60335-1:2012+A11:2014, EN 50636-2-91:2014, EN

55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015

EN ISO 3744:2010, EN 50581:2012

Uppmätt ljudeffektsnivå: 93.8 dB(A)

Garanterad ljudeffektsnivå: 96 dB(A)

Konformitetsbedömning gjord enligt metod i EG-direktiv 2000/14/EC samt tillägg i 2005/88/EC.

Meddelandet gällde:

Société Nationale de Certification et d'Homologation (Myndigheten 0499)

2a. Kalchesbruck L-1852 Luxembourg

Andrew John Eyre (BEng, CEng, MIET)

Vice President, Regelverk och Sakerhet

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH
