PDP6020E - Köksfläkt PROGRESS - Gratis bruksanvisning och manual

Märke	Progress
Modell	PDP6020E
Produkttyp	Köksfläkt
Bredd	60 cm
Djup	50 cm
Vikt	15 kg
Elanslutning	220-240 V, 50 Hz
Antal hastigheter	3 (första, andra, tredje hastighet)
Belysning	LED 4W, typ CANDLE LED, sockel E14, Ø37 mm
Installationstyp	Utblås eller recirkulation
Minsta avstånd spis-kåpa	65 cm
Fettfilter	Diskmaskinssäkra, rengöring var 2:e månad
Kolfilter	Byte var 4:e månad, ej tvättbar
Kontroll	Teleskopreglage (öppning/stängning tänder lampa)
Säkerhet	Obligatorisk frånkoppling före underhåll; installation av fackman
Reparerbarhet	Använd originaldelar; kontakta auktoriserad service
Lamptyp	CANDLE LED 4W, 220-240V, E14, Ø37mm (ILCOS D kod: DRBB/F-4-220-240-E14-37/100)

Vanliga frågor - PDP6020E PROGRESS

Hur installerar man fläkten i utblåsversion?

För att installera fläkten i utblåsversion, anslut avloppsröret till en utvändig öppning. Följ installationsanvisningarna som medföljer. Se till att luftutsläppet följer lokala bestämmelser.

Vad är minsta avståndet mellan spishällen och fläkten?

Minsta avståndet mellan spishällens yta och fläktens underkant ska vara 65 cm, om inte annat anges i spishällens installationsanvisning.

Hur rengör man fettfiltren?

Fettfilter ska rengöras minst var 2:e månad. Tvätta dem för hand med neutralt rengöringsmedel eller i diskmaskin. Eventuell missfärgning påverkar inte effektiviteten.

När ska kolfiltret bytas?

Aktivt kolfilter är inte tvättbart och ska bytas var 4:e månad, eller oftare vid intensiv användning.

Kan jag använda fläkten utan kolfilter?

Ja, i utblåsversion (utvändig evakuering) behövs inget kolfilter. I recirkulationsversion krävs ett kolfilter för att rena luften innan den släpps tillbaka i rummet.

Vad gör jag om fläkten inte tänds?

Kontrollera först att fläkten är inkopplad och att brytaren är på. Om den fortfarande inte tänds, kontrollera lampan. För elektriska problem, kontakta en kvalificerad elektriker.

Hur byter man LED-lampan?

Koppla bort fläkten från elnätet. Vänta tills lampan svalnat. Byt till en lampa av samma typ: CANDLE LED 4W, 220-240V, E14, Ø37mm.

Kan fläkten användas med gasspis?

Ja, förutsatt att minimiavståndet på 65 cm hålls. Se också till att rummet är väl ventilerat för att undvika återsugning av förbränningsgaser.

Hur ställer man in motorhastigheten?

Använd reglaget eller knappen: läge 0 för stopp, +1 för första hastighet, +2 för andra, +3 för tredje. Hastigheterna väljs efter tillagningsintensitet.

Vad gör jag vid fel eller funktionsstörning?

Kontakta en auktoriserad Progress-service. Försök inte reparera själv. Använd endast originalreservdelar för att garantera säkerhet och funktion.

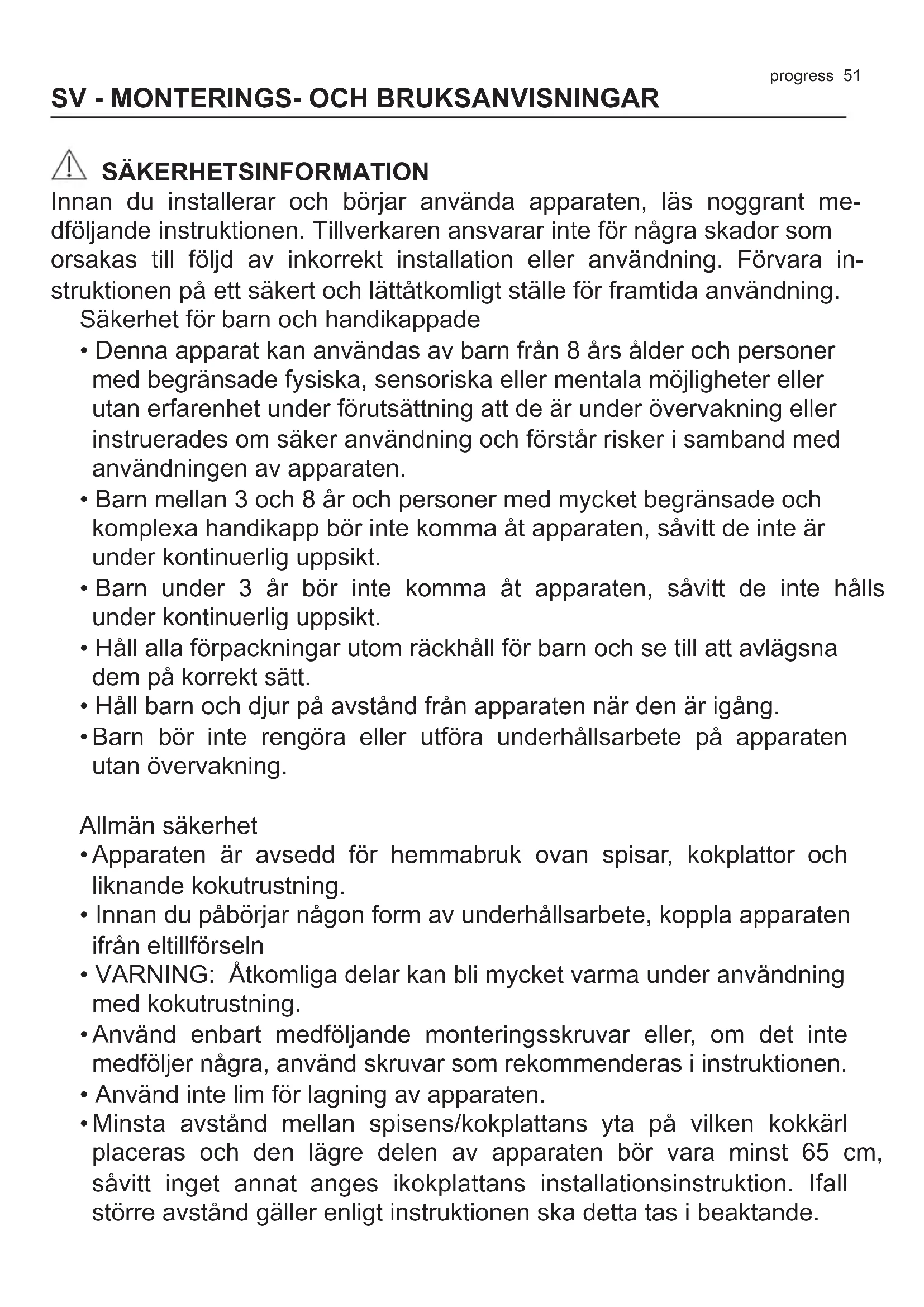

BRUKSANVISNING PDP6020E PROGRESS

Innan du installerar och börjar använda apparaten,LEASEN noggrant medfoljande instruktionen. Tillverkaren ansvarar inte for nagna skador som orsakas till följd av inkorrekt installation aller användning. Förvara instruktionen på att sakert och lättåtkomligt stalle for fremtida användning.

Sakerhet for barn och handikappade

• Denna apparat kan användas av barn från 8 ørs ølder och personer med begrangsade fysiska, sensoriska eller mentala möjligheter ellerutan erfarenhet under forutsattning att de ør under overvakning ullerinstruerades om saker anvandning och forstør risker i samband med anvandningen av apparaten.
• Barn mellan 3 och 8år och personer med mycket begränsade och komplexa handikappör inte komma at apparaten, savitt de inte ar under kontinuereglig uppsikt.
• Barn under 3år bör inte komma at apparaten, savitt deinte hälls under kontinuereglig uppsikt.
• Håll alla Förpackningar utom räckhäll for barn och se till att avlågsna dem på korrekt sätt.
• Hall barn och djur på avständ frän apparaten nar den ar igang.
  Barn bör inte rengöra eller utföra underhällsarbete på apparatenutan overvakning.

Allman sakerhet

• Apparaten ar avsedd for hemmabruk ovan spisar, kokplattor och liknande kokutrustning.
• Innan du pâbörjarlevision form av underhällsarbete, koppla apparaten ifrän eltilförseln
• VARNING: Åtkomliga delar kan bl mycket varma under användning med kokutrustning.
• Använd enbart medfoljande monteringsskruvar aller, om det inter medfoljer nagra, använd skruvar som rekommenderas i instruktionen.
• Använd inte lim für lagning av apparaten.

• Minsta avstand mellan spisens/kokplattans yta på vilken kokkärl placeras och den lagre delen av apparaten bör vara minst 65 cm, savitt inget annat anges ikokplattans installationsinstruktion. Ifall större avstand gäller enligt instruktionen ská detta tas i beaktande.

• Luftavledning为此 ordnas i enlighet med gällande Förordningar.

• Se till att lokalen)där apparaten installereras ar väl ventilerad for a använda Återfl öde av oönskade gaser in i lokalen frän apparaten som bränner gas aller andra bränslen, inklusive öppen eld.
• Se till att ventilationsluckor inte ar blockerade och att luften som tillförs apparaten inte ar kopplad till ledningen som ska avleda rök och Ånga från andra apparater (centralt värmesystem, termosifoner, varmvattenberedare mm.)
• När apparaten används med andra apparater börd det maximala vakuum som genereras i lokalen inte överstiga 0.04 mbar.
• Se till att inte skada elkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker for byte av skadad elkabel.
• Om apparaten kopplas direkt till eltilförseln måste elinstallationen vara utrustad med en brytare som möjiggör fullständig bortkoppling av apparaten.FRAN eltilförsel. Fullständig bortkoppling måste folja villkor specifi cerade for lll kat. Oversänning. Bortkopplingsanordningen måste vara inkopplad med hjälp av fast kablage i enlighet med regler for kabeldragning.
• Flambera inte over apparaten.
• Använd inte apparaten till avlågsnande av material och Ångor från farliga eller explosiva substanser.
• Apparaten bör rengöras regelbundet für att Förhindra att ytmaterialets tillständ försämras.
• Rengör apparaten regelbundet med mjuk trasa.
• Använd inte Ångtvätt, vattenspray, slipande rengöringsmedel eller skarpa metallskrapor till rengöring av apparatens yta. Rengör enbart med neutrala rengöringsmedel.
• Rengör fettfi iter regelbundet (minst 2 gänger i帽子en) och avlagsna fettbehällare frän apparaten for att Förhindra brandrisk.
• Använd trasa eller borste für rengöring av apparatens inre delar.

SÄKERHETSINSTRUKTION

Installation

WARNING! Risk for skador elchock,brannskador eller skador pa apparaten.

Apparaten fár enbart installeras av en kvalifi cerad person.
- Installera inte och använd inte en skadad apparat.

Folj installationsinstruktionen som medfoljer apparaten
- Var alltid försiktig Near du fl yttar på apparaten eftersom den ar tung. Använd alltid sakerhetshandskar och hela skor.
Fore du installerar apparaten, avlagsna alla forpackninger, etiketter och skydd-sfi lm.
- Installera inte avledningsluften till vaggöppningen, savitt inte öppningen ar avsedd for dettaändamål.

Elektrisk inkoppling

WARNING! Risk for brand och el-chock.

• Alla elektriska kopplingar måste utföras av en kvalifi cerad elektriker.
• Se till att parametrar på typskylten overensstämmer med eltilforselnsnormvarden.
• Apparaten maste jordas om symbolen (回) inte fi nns med pa typskylten.
• Använd alltid korrekt installererad chocksakert uttag.
• Latinte elkabeln bili tilltrasslad.
• Använd inte fleruttagsadapter aller förlängningsssladdar
• Om huvudkontakten arlös, koppla inte in stickkontakten.
• Dra inte i elkabeln for att koppla ur apparaten. Dra alltid i själva stickkontakten.
• Skydd mot elstötar på delar under spansning samt isolerade delar maste vara monterat på ett sändant satt att det inte kan tas avutan verktyg.
• Se till att apparaten ar korrekt installererad. Lösa eller inkorrekt installerade elkablan kan orsaka overhettning av kontakter.
• Koppla in apparaten i installationens sista skede. Se till att det gär att komma at ehtillförseln after installationen.

Användning

WARNING! Risk for skador, brännskador och elchock.

• Apparaten ar enbart avsedd for matlagning. Använd inte apparaten für andraändamål.
• Byt inte apparatens egenskaper.
• Hanterainte apparaten med vata aller fuktiga harder aller när apparaten har kontakt med vatten.
• Använd enbart tillbehör som följer med apparaten.
• Oljor och fetter fär inte komma i kontakt med eld eller upphettade objekt under kokning och fritering.

• Använd inte oskyddade elektriska rostgaller.
  Använd inte apparaten som Förvaringsyta.

• Använd inte Förstoringsglas, glasogon erlen liknande optiska foremål for att titta direkt på apparatensljuskälla.

Service

• För reparation kontakta ett auktoriserat servicecenter.
• Använd enbart originalreservdelar.

Avfallshantering

VARNING! Risk for skador etc. avning.

• Kontakta dina lokala myndigheter for uppliesninger om korrekt avfallschantering vid avyttring av apparaten
• Koppla ifrān apparaten fran eltilförseln.
• Klipp av elledningen nara apparaten och lamna in for atervinning.

MILJÖSKYDD

Atervinn material med symbolen. Atervinn forpackningen genom att placera den i lampligt kärl.

Bidra till att skydda var miljoo och var halsa genom att atervinna avfall fran elektriska och elektroniskaprodukter.

Slang inteprodukter märkta med symbolen med hushållsavfallet. Lämna inprodukten pa narmaste atervinningsstation aller kontaktaCOMMunkontoret.

INSTALLATIONSMETODER

FILTRERANDE ELLER INSUGANDE?

Spiskapan fi nns tillganglig i insugande version eri fi Itrerande version. Bestam er redan fran borjan for installationstypen.

For att öka eff ektiviteten rekommenderar vi er att installerera spiskåpan i den insugande versionen (om detta ar möjligt).

Insugande version

Spiskapan renar luften och slapper sedan ut den utomhus med hjalp av en utloppsledning.

Filtrerande version

Spiskapan renar luften och slapper aterigen ut den rena luften i rummet.

54 progress

UNDERHÄLL

Rengöring av fettfi Iter. Rengör Åtminstone en gäng varannan manad for att undvika brandrisk, i forhallande till användning.

Tvätta für hand aller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte paverkar fi Itrens Funktion på nagot satt.

Aktivt kolfi iter ar inte lampligt for rengöring och kan inte fornyas och maste bytas ungefär var 4: e manad eller oftare vid särskilt intensiv användning.

KOMMANDON

1: motorns Första hastighet.
0: motorn avstängd.

+2 : motorns andra hastighet.
+3 : motorns tredje hastigkeit.

Man öppnar/stänger teleskopreglage für att styra Belysning Aktivera/Inaktivera.

BELYSNING

Koppla loss koksfl akten fran stromforsorjningen.

OBS! Innan du nuddar glödlamporna, konatt de har svalnat.

DVARSEL! Risiko for skade.
eller kvaelning.

SV Varning! Läs sakerhetsvarning do usuniecia innan du fortsätter med installationen. Varning! I det fall skruvar och fi xeringsanordninger inte installeras enigt dessa instruktioner kan elektriska risker uppsta.
