Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZHT621X
Minsta säkerhetsavstånd (häll)	650 mm
Avloppsledningens diameter	120 mm minst
Elförsörjning	220-240 V ~ 50 Hz
Isolationsklass	Klass I
Antal hastigheter	3 (låg, medel, hög) + stopp
Belysningskontroll	Tryckknapp L (tänd/släck)
Motorkontroll	Tryckknapp V (val av hastigheter och stopp)
Belysning	Lampa 4 W, sockel E14, 220-240 V, mått 107x37 mm, kod ILCOS DRBB/F-4-220-240-E14-35/100
Fettfilter (H)	Ej tvättbart, byte varannan månad
Aktivt kolfilter (W)	Ej tvättbart, byte var fjärde månad (eller oftare beroende på användning)
Avluftningstyp	Utvändig avluftning (kanal) eller cirkulation (kolfilter)
Rengöring	Fuktig trasa och neutralt flytande rengöringsmedel
Jordning	Obligatorisk (apparat av Klass I)
Användning	Hushållsbruk
Säkerhet	Flambera inte under fläkten, lämna inte öppen låga, använd inte med förbränningskanaler

Vanliga frågor - ZHT621X ZANUSSI

Vad är säkerhetsavståndet mellan fläkten och hällen?

Minsta säkerhetsavstånd är 650 mm. Om din hälls instruktioner anger ett större avstånd, följ det.

Hur rengör jag fläkten ZHT621X?

Rengör fläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel. Använd inte slipande rengöringsmedel eller lösningsmedel.

Hur ofta ska filtren bytas?

Fettfiltret (symbol H) måste bytas var varannan månad. Aktivt kolfilter (symbol W) måste bytas var fjärde månad, eller oftare vid intensiv användning.

Kan jag använda fläkten med en gashäll?

Ja, men se till att rummet har tillräcklig ventilation. Undertrycket får inte överstiga 0,04 mbar. Håll säkerhetsavståndet 650 mm.

Vilken typ av lampa ska användas till belysningen?

Använd en lampa på 4 W med sockel E14, spänning 220-240 V, mått 107x37 mm, kod ILCOS DRBB/F-4-220-240-E14-35/100.

Måste fläkten jordas?

Ja, denna apparat är av Klass I och kräver jordning enligt bostadens elinstallation.

Kan jag flambera mat under fläkten?

Nej, det är förbjudet att flambera under fläkten på grund av brandrisk. Undvik också att lämna en öppen låga brinnande.

Vilken diameter på avluftningskanalen ska användas?

Använd en kanal med en diameter på minst 120 mm. Rökgången ska vara så kort som möjligt.

Kan barn använda fläkten?

Denna apparat är inte avsedd att användas av barn under 8 år eller av personer med nedsatt förmåga utan lämplig övervakning. Barn får inte leka med apparaten.

Hur stänger jag av fläkten helt?

Använd kontrollen V i stoppläge (Motor av). Vid rengöring, koppla bort apparaten från elnätet.

BRUKSANVISNING ZHT621X ZANUSSI

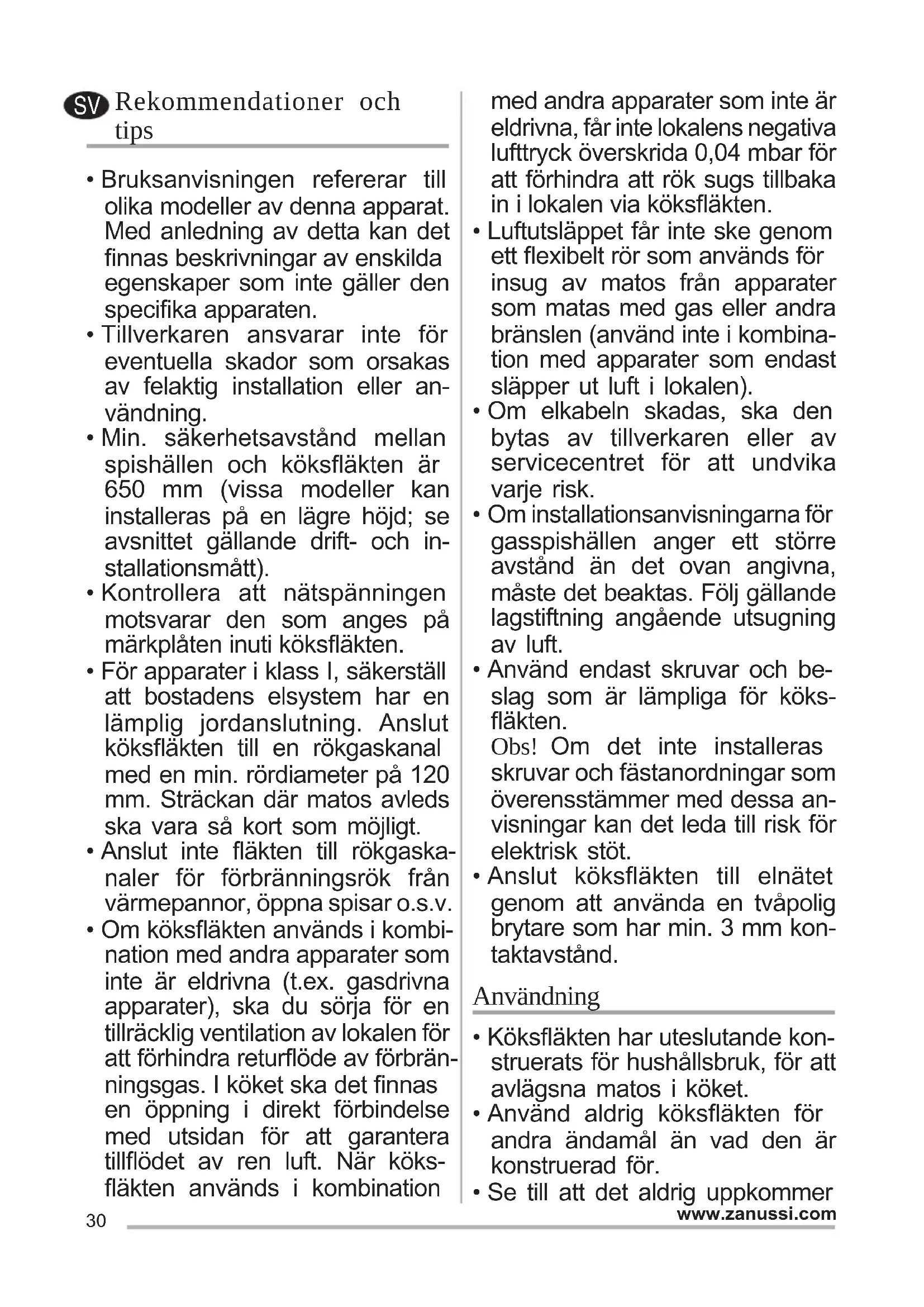

SV Rekommendationer och tips

• Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte gäller den specifica apparaten.
• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
  Min. sakerhetsavstand mellanspishallen och koksflakten ar650 mm (vissa modeller kaninstalleras pa en lagre hojd; seavsnittet gallande drift- och installationsmatt).
• Kontrollera att natspänningen motvarsar den som anges pa markplaten inuti koksfläkten.
• För apparater i klass I, sakerställ att bostadens elsystem har en lamplig jordanslutning. Anslut köksfläkten till en rökgaskanal med en min. rör diameter på 120 mm. Sträckan)d matos avledscka vara sökt som möjigt.
• Anslut inte fläkten till rökgaskanaler für forbränningsrök fran värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte ar eldrivna (t.ex. gasdrivna apparater), ska du sörja För entillräcklig ventilation av lokalen for att forhindra returflöde av forbranningsgas. I koket skadet finnas en öppning i direkt forbindelse med utsidan for att garantera tillflödet av ren luft. När köksfläkten används i kombination

med andra apparater som inte ar eldrivna, fär inte lokalens negativa Lufttryck överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet fär inte ske genom att flexibelt rör som används for insug av matos frän apparater som matas med gas eller andra brändsen (använd inte i kombination med apparater som endast släpper ut luft i lokalen).
• Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret for att undvika varje risk.
• Om installationsanvisingarna for gasspishallen anger att större avstand an det ovan angivna, maste det beaktas. Folj gällande lagstiftning angäende utsugning av luft.
• Använd endast skruvar och beslag som ar lämpiga for köksfläkten.
  Obs! Om det inte installeras skruvar och fester ordningar som overensstämmer med dessa anvisningar kan det leda till risk for elektrisk stöt.
• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

Användning

Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
- Använd aldrig köksfläkten für andraändamål an vad den ar konstruerad for.
- Se till att det aldrig uppkommer

hoga lager under koksfläkten när den ar igang.

• Justera lågans styrka sö att den endast berör kokkarlets botten och inte slickar utmed dess sider.
  Fritoserna ske kontrolleras helatiden under anvandningen. Den overhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk für eldsvåda.
  Denna apparat fär användas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under forutsättning att de overvakas av naggon som kan ansvara for deras sakerhet ull som har lart dem hur apparaten används på ett sakert satt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och underhäll fär inte utforas av barn utan tillsyn av en vuxen.
  Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas av en person som kan ansvara für deras sakerhet och lara dem hur apparaten används.
• VARNING! De atkomliga delarna kan bl mycket varma under anecdningen av spisar, matlagningsapparater o.dyl.

Underhäll

emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in pa en uppsamplingsplats for atervinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras pa ratt satt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppsta om apparaten kasseras som vanligt avfall. Forytterligare uppliesninger om atervinning av apparaten bor du kontakta lokala myndigheter, sophämtningstjänsten aller affaren där du köpte apparaten.

Stang av aller frankoppla apparaten fran elnatet fore rengoring ell er underhall.
- Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).
- "Det foreligger brandrisk om rengöringen inte utförs/GLigt instruktionerna."

• Inte tvättbara och inter regenereras, måste den bytas var 2 manaders användning, eller oftare, for att använda en särskilt intensiv (H).

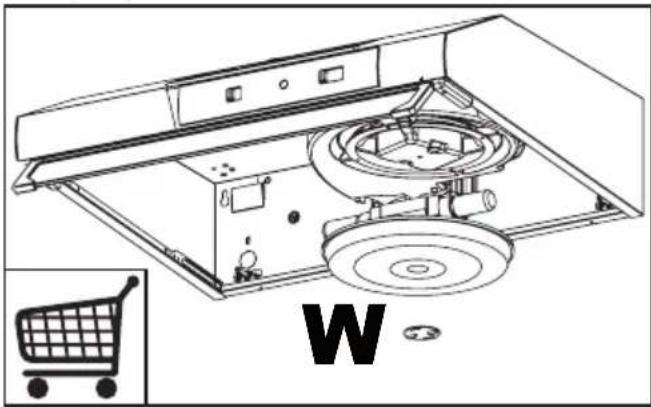

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad uller oftare vid intensiv användning (W).

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

Kommandon

L	Belysning Tänder och släcker belysningen.
V	Hastighet Bestämmer driftshastigheten:0. Motor Off.1. Minimum hastighet, speziell tystgående, lämpig fürett kontinuierigt luftbyte, vid mindre mängder matos.2. Medelhastighet, lämpig für de flesta användningsvillkoren, beroende på det utmärkta forhällandet emellan den behandlade luftkapaciteten och ljudnivàn.3. Maximal hastighet, lämpig für stora mängder matos, även für langtereidsperiode.

Belsning

Lampa Förbrukning (W) Sockel Spänning (V) Mätt (mm) ILCOS art.nr
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
