Tipo de produto	Exaustor
Marca	Zanussi
Modelo	ZHT621X
Distância de segurança mínima (placa de fogão)	650 mm
Diâmetro do duto de evacuação	120 mm mínimo
Alimentação elétrica	220-240 V ~ 50 Hz
Classe de isolamento	Classe I
Número de velocidades	3 (mínima, média, máxima) + paragem
Comando de iluminação	Botão de pressão L (ligar/desligar)
Comando do motor	Botão de pressão V (seleção de velocidades e paragem)
Iluminação	Lâmpada 4 W, casquilho E14, 220-240 V, dimensões 107x37 mm, código ILCOS DRBB/F-4-220-240-E14-35/100
Filtro de gordura (H)	Não lavável, substituição a cada 2 meses
Filtro de carvão ativado (W)	Não lavável, substituição a cada 4 meses (ou mais frequentemente conforme uso)
Tipo de evacuação	Evacuação exterior (duto) ou recirculação (filtro de carvão)
Limpeza e manutenção	Pano húmido e detergente líquido neutro
Ligação à terra	Obrigatório (aparelho de Classe I)
Utilização	Doméstico
Segurança	Não flambear sob o exaustor, não deixar fogo vivo, não utilizar com dutos de combustão

Perguntas frequentes - ZHT621X ZANUSSI

Qual é a distância de segurança entre o exaustor e a placa de fogão?

A distância de segurança mínima é de 650 mm. Se as instruções da sua placa de fogão especificarem uma distância superior, respeite essa.

Como limpar o exaustor ZHT621X?

Limpe o exaustor com um pano húmido e um detergente líquido neutro. Não utilize produtos abrasivos ou solventes.

Com que frequência é necessário substituir os filtros?

O filtro de gordura (símbolo H) deve ser substituído a cada 2 meses. O filtro de carvão ativado (símbolo W) deve ser substituído a cada 4 meses, ou mais frequentemente em caso de uso intensivo.

Posso usar o exaustor com uma placa a gás?

Sim, mas certifique-se de uma ventilação suficiente do ambiente. A pressão negativa não deve exceder 0,04 mbar. Respeite a distância de segurança de 650 mm.

Que tipo de lâmpada usar para a iluminação?

Use uma lâmpada de 4 W com casquilho E14, tensão 220-240 V, dimensões 107x37 mm, código ILCOS DRBB/F-4-220-240-E14-35/100.

O exaustor deve ser ligado à terra?

Sim, este aparelho é de Classe I e requer uma ligação à terra conforme a instalação elétrica da sua habitação.

Posso flambear alimentos sob o exaustor?

Não, é proibido flambear sob o exaustor devido ao risco de incêndio. Evite também deixar fogo vivo aceso.

Qual diâmetro de duto de evacuação usar?

Use um duto com diâmetro mínimo de 120 mm. O percurso dos fumos deve ser o mais curto possível.

As crianças podem usar o exaustor?

Este aparelho não se destina a ser utilizado por crianças com menos de 8 anos nem por pessoas com capacidades reduzidas sem supervisão adequada. As crianças não devem brincar com o aparelho.

Como desligar completamente o exaustor?

Use o comando V na posição paragem (Motor Desligado). Para qualquer operação de limpeza, desligue o aparelho da rede elétrica.

MANUAL DE UTILIZADOR ZHT621X ZANUSSI

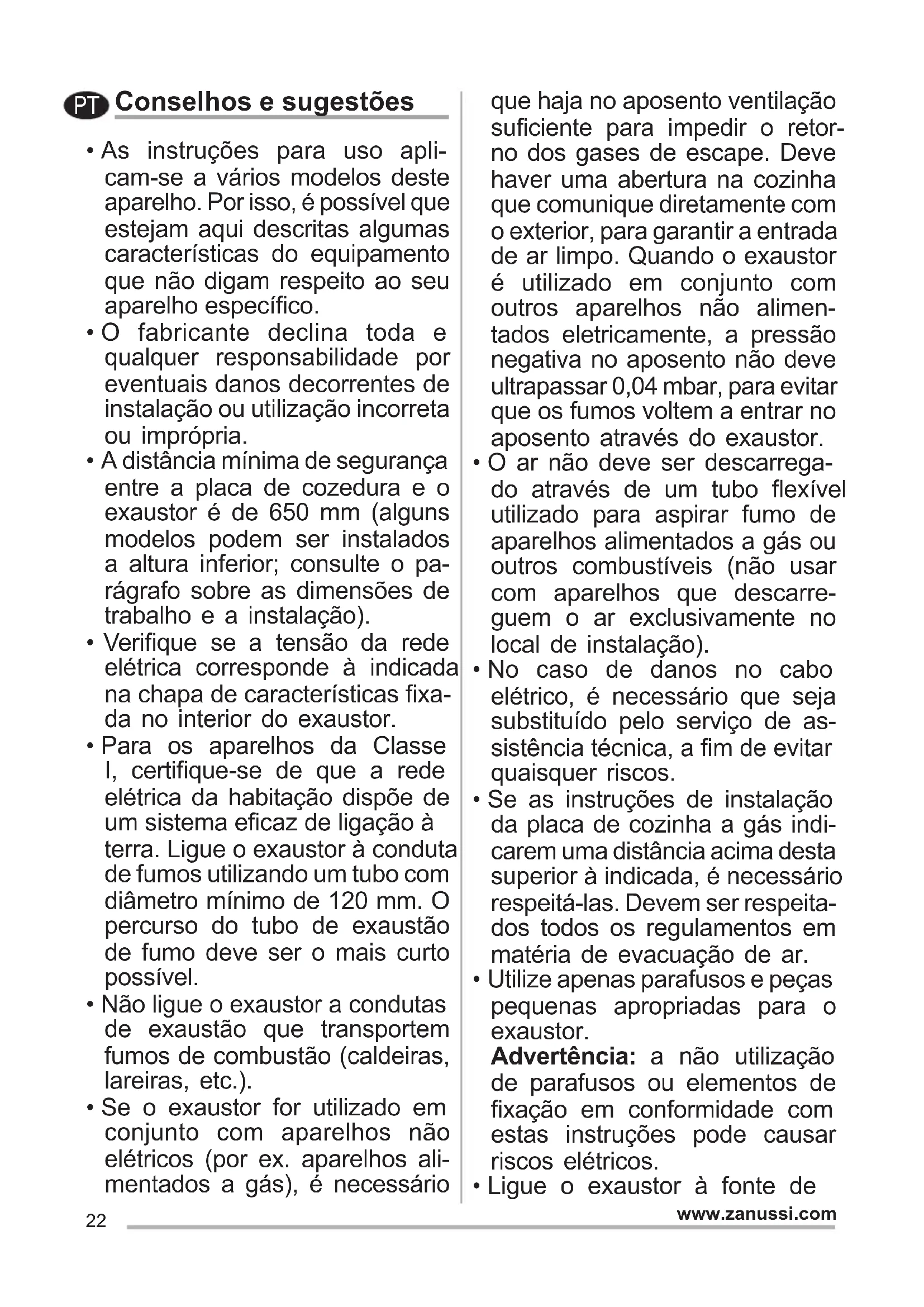

PT Conselho e sugestões

• As instruções de uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não digam respeito ao seu aparelho específico.
• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes de instalação ou uso incorreto ou impróprio.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra. Ligue o exaustor à conduta de fumos utilizando um tubo com diâmetro mínimo de 120 mm. O percurso do tubo de exaustão de fumo deve ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), é necessário

que haja no aposento ventilação suficiente para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor.

• O ar não deve ser descarregado através de um tubo flexível utilizado para aspirar fumo de aparelhos alimentados a gás ou outros combustíveis (não usar com aparelhos que descarreguem o ar exclusivamente no local de instalação).
• No caso de danos no cabo elétrico, é necessário que este seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.
• Se as instruções de instalação da placa de cozinha a gás indicarem uma distância acima desta superior à indicada, é necessário respeitá-las. Devem ser respeitados todos os regulamentos em matéria de evacuação de ar.
• Utilize apenas parafusos e peças de fixação fornecidos com o aparelho.

Advertência: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

Desligue o aparelho da rede elétrica através de um interruptor bipolar com, pelo menos, 3 mm de distância entre os contactos.

Uso

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.
• Não cozinhe flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiados e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser

realizadas por crianças, a não ser que sejam vigiadas.

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e sob instrução de pessoa responsável pela incolumidade delas.
• CUIDADO: As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

Manutenção

• O símbolo é colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.
• Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de corrente, antes de realizar qualquer serviço de manutenção.
• Limpe e/ou substitua os filtros, respeitando os intervalos especificados.

cificados pelo fabricante (perigo de incêndio).

• Se a limpeza do exaustor não for realizada de acordo com as instruções dadas, há risco de incêndio!
• Não pode ser lavado e, em média, deverá ser substituído de três em três meses (H).

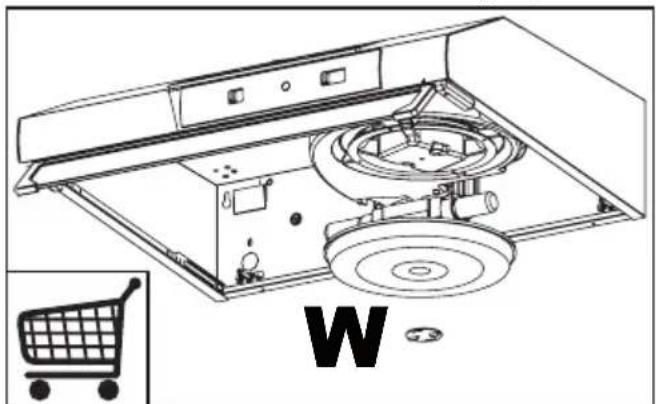

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído a cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

• Limpe o exaustor com um pano úmido e detergente líquido neutro.

Comandos

Iluminação

Lâmpada	Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
