Tuotetyyppi	Liesituuletin
Merkki	Zanussi
Malli	ZHT621X
Pienin turvaetäisyys (keittotaso)	650 mm
Poistoputken halkaisija	vähintään 120 mm
Sähkönsyöttö	220-240 V ~ 50 Hz
Eristysluokka	Luokka I
Nopeuksien lukumäärä	3 (pieni, keskisuuri, suurin) + pysäytys
Valaistuksen ohjaus	Painike L (päälle/pois)
Moottorin ohjaus	Painike V (nopeuden valinta ja pysäytys)
Valaistus	Lamppu 4 W, kanta E14, 220-240 V, mitat 107x37 mm, ILCOS-koodi DRBB/F-4-220-240-E14-35/100
Rasvasuodatin (H)	Ei pestävä, vaihto 2 kuukauden välein
Aktyvihiilisuodatin (W)	Ei pestävä, vaihto 4 kuukauden välein (tai useammin käytön mukaan)
Poistotapa	Ulospuhallus (putki) tai kierto (hiilisuodatin)
Puhdistus ja huolto	Kostea liina ja neutraali nestemäinen pesuaine
Maadoitus	Pakollinen (luokan I laite)
Käyttö	Kotitalous
Turvallisuus	Älä flambeeraa liesituulettimen alla, älä jätä avotulta, älä käytä palamisputkien kanssa

Usein kysytyt kysymykset - ZHT621X ZANUSSI

Mikä on turvaetäisyys liesituulettimen ja keittotason välillä?

Pienin turvaetäisyys on 650 mm. Jos keittotason ohjeissa määrätään suurempi etäisyys, noudata sitä.

Miten puhdistan ZHT621X-liesituulettimen?

Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuaineella. Älä käytä hankaavia aineita tai liuottimia.

Kuinka usein suodattimet on vaihdettava?

Rasvasuodatin (symboli H) on vaihdettava 2 kuukauden välein. Aktyvihiilisuodatin (symboli W) on vaihdettava 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta varmista huoneen riittävä ilmanvaihto. Alipaine ei saa ylittää 0,04 mbar. Noudata 650 mm:n turvaetäisyyttä.

Minkä tyyppistä lamppua käytetään valaistuksessa?

Käytä 4 W lamppua, kanta E14, jännite 220-240 V, mitat 107x37 mm, ILCOS-koodi DRBB/F-4-220-240-E14-35/100.

Täytyykö liesituuletin maadoittaa?

Kyllä, tämä laite on luokkaa I ja vaatii maadoituksen kotisi sähköasennuksen mukaisesti.

Voinko flambeerata ruokaa liesituulettimen alla?

Ei, flambeeraus liesituulettimen alla on kielletty palovaaran vuoksi. Vältä myös avotulen jättämistä päälle.

Minkä halkaisijan poistoputkea käytetään?

Käytä putkea, jonka halkaisija on vähintään 120 mm. Savun reitin tulee olla mahdollisimman lyhyt.

Voivatko lapset käyttää liesituuletinta?

Tätä laitetta ei ole tarkoitettu alle 8-vuotiaiden lasten eikä henkilöiden, joiden toimintakyky on rajoitettu, käytettäväksi ilman asianmukaista valvontaa. Lapset eivät saa leikkiä laitteella.

Miten liesituuletin sammutetaan kokonaan?

Käytä V-ohjainta pysäytys-asentoon (Moottori pois). Irrota laite verkkovirrasta ennen puhdistusta.

KÄYTTÖOHJE ZHT621X ZANUSSI

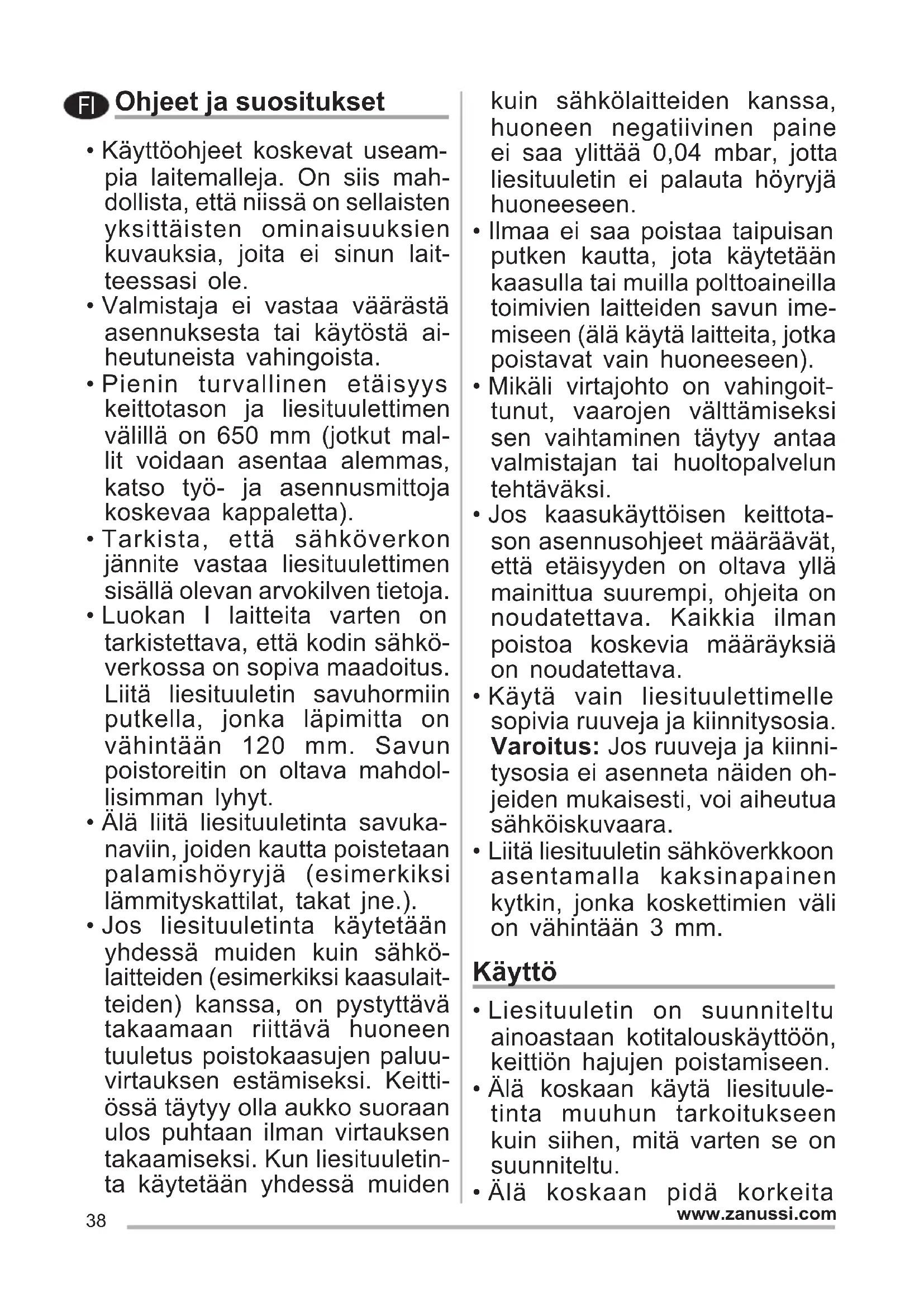

Ohjeet ja suosituukset

Käyttoohjeet koskevat useampia laitemalleja. On siis mahdollista, etta niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
- Valmistaja ei vastaa vaärastä asennuksesta tai käytõstä aiheutuneista vahingoista.
- Pienin turvallinen etäisyskeittotason ja liesituulettimenvällä on 650 mm (jotkut mallet voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
Tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisall' olevan arvokilven tietoja.
- Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitta liesituuletin savuhormiin putkella, Jonka lapimitta on vahintaan 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
- Alä liitta liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lammityskattilat, takat jne.).
- Jos liesituuletinta käytetaän yhdessä muiden kuin sahkö-laitteiden (esimerkiki kaasulaitteiden) kanssa, on pystyttävā takaamaan riittävä huoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä tätyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetaän yhdessä muiden

kuin sahkolaitteiden kanssa, huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.

• Ilmaa ei saa poistaa taipuisan putken kautta, jota kaytetaän kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen (alä kaytä laitteita, jotka poistavat vain huoneeseen).
  Mikali virtajohto on vahingoit-tunut, vaarojen valttamiseksi sen vaihtaminen taytyy antaa valmistajan tai huoltopalveluntehtavaksi.
• Jos kaasukaytöisen keittotason asennusohjeet maärävät, etta etäisyyden on oltava yllama mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia maäräyksiä on noudatettava.
  Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
• Liitta liesituuletin sahkoverkloon, asentamalla kaksinapainen kytkin, jonka koskettimien vali on vahintaan 3 mm.

Käytto

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion haijen poistamiseen.
• Alä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita

liekkejä toiminnassa olevan liesituulettimen alla.

Säädä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
Rasvakeittimiä on valvottava jatkuvasti kayton aikana: ylikumentunut oljy voi syttya palamaan.
- Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilott tai kokemattomat ja taitamattomat henkilott saavat kayttäa tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja siihen liittyvistä vaaroista. Varmista, etteivat lapset paase leikkimään laitteella. Lapset eivat saa tehdä kayttäjan puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
Tata laitetta eivat saa kayttaa henkilot (lapset mukaan lukien), joiden mielen, ruumiin tai aistienterveys on heikentynyt tai joilla ei ole riittavaa kokemusta ja tietoa, ellei heidan turvallisuudestaan vastaava henkilo valvo ja ohjaa heita.
- "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden käytön aikana".

Huolto

• Merkki Tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä tavalli

sen kotitalousjätteen mukana. Tuote taytyy toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravalla, on mahdolista auttaa valttamaan ympristöä ja henkilöiden terveyttahuhkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämisesta. Lisatietoja tuotteenkierrattämisesta saat paikallsilta viranomaisilta, paikallsestajatehuollosta tai liikkeestä, jostatuote on ostetu.

• Sammuta laite tai kytke se irti sahkoverkosta ennen minkaan puhdistus-tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet maäratyn ajan kuluttua (tulipalovaara).
• "Jos laitetta ei puhdisteta ohjeiden mukaisesti, on olemassa tulipalovaara".

-Ei voida pestä eikä uudistaa, vaihdetaan noin 2 käyttokuukauden valein tai useammin, jos liesituuletinta käytetään hyvin paljon (H).

-Aktiivihiilisuodattimia ei voi pestä eikä regeneroida, netäytyy vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Kytkimet

L Valot Sytyttaa ja sammuttaa valaistuksen.
V Nopeus Määrä käytönopeuden:
	0. Moottori Off.
	1 Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvalihtoon silloin kun käryä on vähän.
	2 Keskitason nopeus, soveltuu käsitetyn ilman määrän ja melutason erinomaisen suhteen ansiosta useimiin käytöolosuhteisiin.
	3 Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn määrän poistamiseen, myös pitempiäkaiseen käytöön.

Valaistus

Lamppu	Ottoteho (W) Kanta Jännite	(V) Koko (mm) ILCOS-koodi
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-35/100

L Valot Sytyttä ja smmuttaa valiaistuksen.
V Nopeus Määräkäytönopeuden:
	0. Moottori Off.
	1 Alin nopeus, soveltu hiljaisesti toimiva-an jatkuvaan ilmanvaihtoon silloin kun käryä on vähän.
	2 Keskitason nopeus, soveltu käsitetlyn ilman määrän ja melutason erino-maisen suhteen ansiosta useimpiin käytölosuhteisiin.
	3 Korkein nopeus, SOPII suuren ruoanlaitosta syntyvän käryn määrän poistamiseen, myös pitempaiaikaseen käytöän.

Belsning

Paere Forbrug (W) Fatning Spænding (V) Mål (mm) ILCOS art. nr.
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
