Tipo de producto	Campana extractora
Marca	Zanussi
Modelo	ZHT621X
Distancia de seguridad mínima (placa de cocina)	650 mm
Diámetro del conducto de extracción	120 mm mínimo
Alimentación eléctrica	220-240 V ~ 50 Hz
Clase de aislamiento	Clase I
Número de velocidades	3 (mínima, media, máxima) + apagado
Control de iluminación	Botón pulsador L (encender/apagar)
Control del motor	Botón pulsador V (selección de velocidades y apagado)
Iluminación	Bombilla 4 W, casquillo E14, 220-240 V, dimensiones 107x37 mm, código ILCOS DRBB/F-4-220-240-E14-35/100
Filtro de grasa (H)	No lavable, reemplazo cada 2 meses
Filtro de carbón activo (W)	No lavable, reemplazo cada 4 meses (o más a menudo según el uso)
Tipo de extracción	Extracción exterior (conducto) o reciclaje (filtro de carbón)
Mantenimiento limpieza	Paño húmedo y detergente líquido neutro
Puesta a tierra	Obligatoria (aparato de Clase I)
Uso	Doméstico
Seguridad	No flamear debajo de la campana, no dejar fuego vivo, no usar con conductos de combustión

Preguntas frecuentes - ZHT621X ZANUSSI

¿Cuál es la distancia de seguridad entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Si las instrucciones de su placa de cocina especifican una distancia superior, respétela.

¿Cómo limpiar la campana ZHT621X?

Limpie la campana con un paño húmedo y un detergente líquido neutro. No use productos abrasivos ni disolventes.

¿Con qué frecuencia se deben reemplazar los filtros?

El filtro de grasa (símbolo H) debe reemplazarse cada 2 meses. El filtro de carbón activo (símbolo W) debe reemplazarse cada 4 meses, o más a menudo en caso de uso intensivo.

¿Puedo usar la campana con una placa de gas?

Sí, pero asegúrese de una ventilación suficiente de la habitación. La presión negativa no debe superar 0,04 mbar. Respete la distancia de seguridad de 650 mm.

¿Qué tipo de bombilla usar para la iluminación?

Use una bombilla de 4 W con casquillo E14, tensión 220-240 V, dimensiones 107x37 mm, código ILCOS DRBB/F-4-220-240-E14-35/100.

¿La campana debe estar conectada a tierra?

Sí, este aparato es de Clase I y requiere una puesta a tierra conforme a la instalación eléctrica de su vivienda.

¿Puedo flamear alimentos debajo de la campana?

No, está prohibido flamear debajo de la campana debido al riesgo de incendio. Evite también dejar un fuego vivo encendido.

¿Qué diámetro de conducto de extracción usar?

Use un conducto de un diámetro mínimo de 120 mm. El recorrido de los humos debe ser lo más corto posible.

¿Pueden los niños usar la campana?

Este aparato no está diseñado para ser usado por niños menores de 8 años ni por personas con capacidades reducidas sin supervisión adecuada. Los niños no deben jugar con el aparato.

¿Cómo apagar completamente la campana?

Use el control V en la posición apagado (Motor Off). Para cualquier operación de limpieza, desconecte el aparato de la red eléctrica.

MANUAL DE USUARIO ZHT621X ZANUSSI

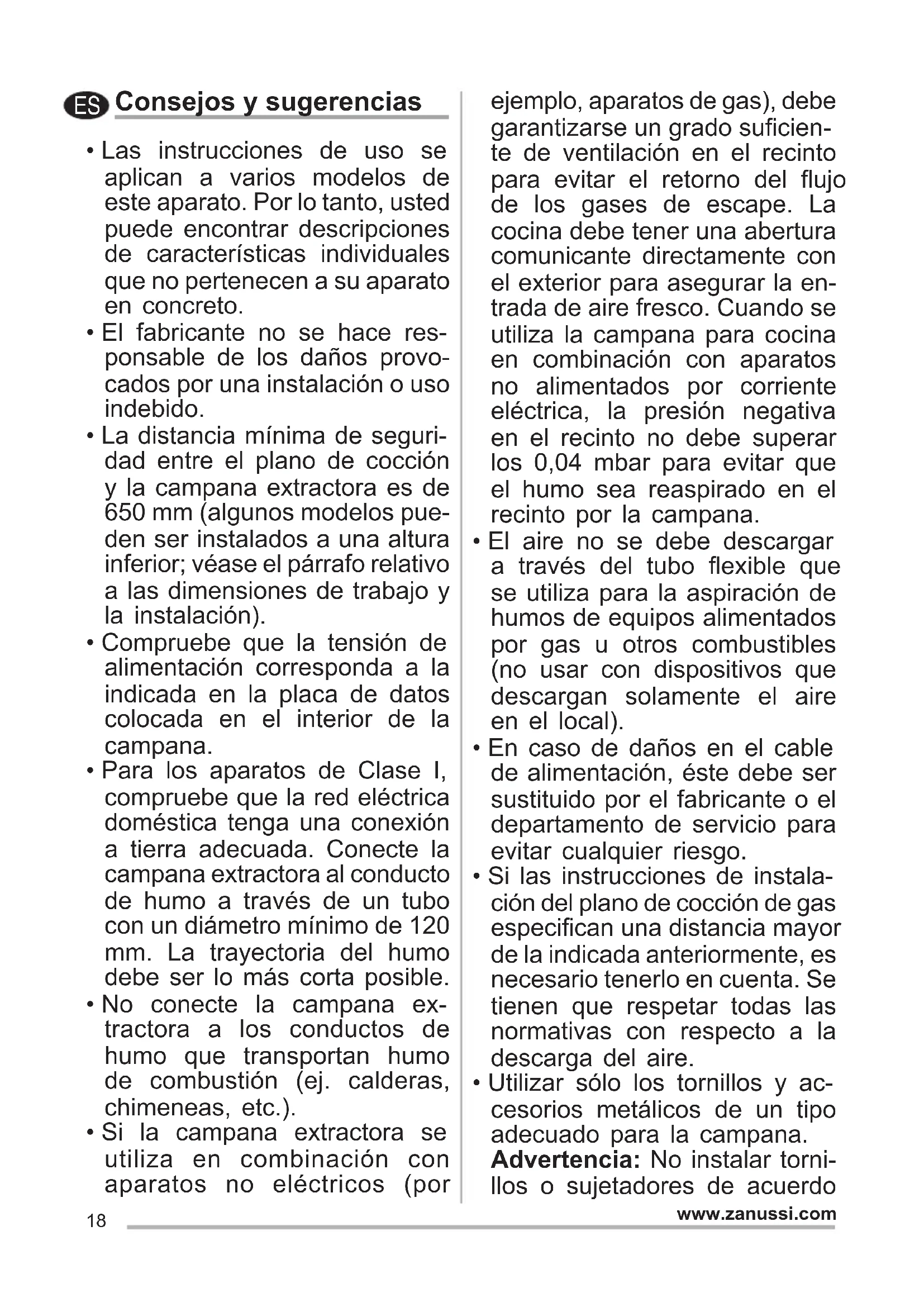

ES Consejos y sugerencias

Las instrucciones de uso se aplican a various modelos de este aparato. Por lo tanto,usted pueda encontrar descricciones de caracteristicas individuales que no pertenecen a su aparato en concreto.
- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.
- La distancia minima de seguidad entre el plano de coccyon y la campana extractor es de 650 mm (algunos modelos能把 ser instalados a una alta inferior; vase el párafo relativo a las dimensiones de trabajo y la instalación).
- Compruebe que la tension de alimentacion corresponda a la indicada en la placac de datos colocada en el interior de la campana.
- Para los aparatos de Clase I, disfruebe que la red electrica domesticaonga una conexión a tierra adecuada. Conecte la campana extractor al conductor de humano a工程技术 de un tubo con un diametro minimo de 120 mm. La trayectoria del humano debe ser lo más corta possible.
- No conecte la campana extractor a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).
- Si la campana extractora se utilizes en combinación con aparatos no electricos (por

eemple, aparatos de gas), debegarantzarse un grado suficiente de ventilacion en el recinto para evaporar el returno del flujo de los gases de escape. La cucina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utilizes la campana para cucina en combinacion con aparatos no alimentados por corriente electrica, la presion negativa en el recinto no debe superarlos 0,04 mbar para evaporar que el homo sea reaspirado en el recinto por la campana.

• El aire no se debe descargar a工程技术 del tubo flexible que se usa para la aspiracion de humos de equipos alimentados por gas u other combustibles (no uso con dispositivos que descargan solamente el aire en el local).
• En caso de danos en el cable de alimentacion, este debe ser sustituido por el fabricante o el departamento de service para evaporarrialquier riesgo.
• Si las instrucciones de instalación del plano de coccción de gasclothifican una distancia mayorde la indicada anteriormente, esnecasarito tenerlo en cuesta. Setienen que respetar todas lasnormativas con disrespect a ladescarga del aire.
• Utilizar solo los tornillos y accesos metálicos de un tipo adecuado para la campana.
  Advertencia: No instalar tornillos o sujetadores de acuerdo

con estas instrucciones能把provocardescargaselctricas.

• Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractor está disnada exclusivamente para uso domestico, para eliminar los olores de la cucina.
• Nunca utilizes la campana para fineskestintosdeaquellospara los que fuedisenada.
• No deje nunca llamas altas bajo la campana cuando está en funciona.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipientte de cocccion, asegurandose de que no隐身 a los lados.
  Las freidoras deben ser controladas continually durante su uso: el aceite recalentado puede incendiarse.
• No realice flambeados bajo la campana: se podra producir un incendio.
• Este aparato puede ser Usedo por niños deidad no inferior a 8 años y por personas con reduidas capacities psicológicas, fibras y sensoriales o con experiencia o conocimiento inadequados, siempre que estén cuidadosamente supervisas einstruidos sobre como utilizear de forma segura el equipo y lospeligos queesto implica. Asegúrese de que los niños

no juguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que Sean supervisados.

• Este equipo no está Diseñado para su uso por personas (incluyendo a niños) con disminución psicoFsica sensorial o falta de experiencia y conocimiento, a menos que se les haya supervisado o instruido por una persona responsable de su seguridad.
• ATENCION: las partes accesibles peuvent calentarse mucho durante el uso de aparatos de cocccion.

Mantenimiento

• El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho domésico normal. El producto a eliminar se debelear va a un centro de recogida apropiado para el reciclado deequipos electricos y electrónicos. Mediente la eliminación de este producto de manièreaproviada, se contribuya aatarconseuerias negativas parael medio ambiente y para lasalud, que pudieran derivarse de una eliminación inadeuda del producto. Para Obtenerinformaciones mas detalladas sobre el reciclaje de este producto,ponerse en contacto conel ayuntimiento, el servicios localde eliminación de desechos ola tiendadonde se compréel producto.
• Apague o desconecte el apara

to de la red electrica antes de cadaquier operacion de limpieza o mantenimiento.

• Limpie y/o reemplace los filtros antes del periodo de tiempo especificado (peligro de incidio).

• "Existe el riesgo de incendio si la limpieza no se realiza conforme a las instrucciones".

• No se pueda lavar ni regenerar y por lo tanto se debenCambiar cada dosmeses o con mayor fecuencia si el uso del grupo es particularmente freciente (H).

• El filtro de carbón activo no se pueda lavar ni regenerar, y se debe Cambiar cada 4 meSES de funciona aproximamente, o con mayor Frequencia si se utilizes muy frecuentemente (W).

• Limpie la campana con un pañohúmedo y un detergente liquido suave.

Mandos

L Luces

Enciende y apaga la instalación de iluminación.

V Velocidad Determina las velocidades de ejercicio: 0. Motor Off. 1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vaperes de coc>*</br> 2. Velocidad media, indicada para la mayor parte de las conditiones de uso,grimidas a la optima relacion entre caudal de aire tratado y nivel de ruido. 3. Velocidad Tmaxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Iluminación

Lámpara	Consumo de energia (W)	Casquillo Voltaje (V) Dimisión (mm)		Código ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-35/100
