MANUAL DE USUARIO ZHI615G ZANUSSI

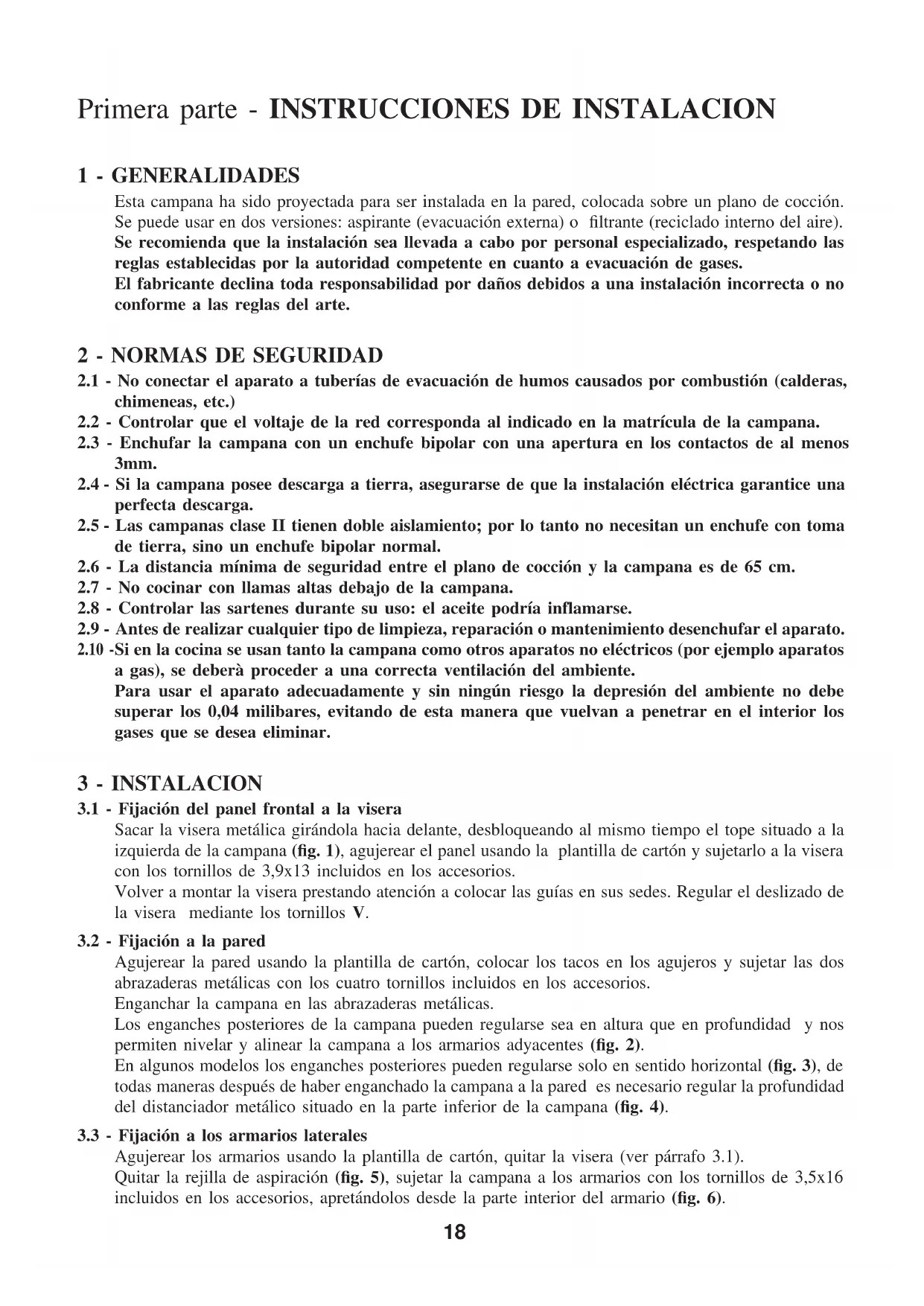

Primera parte - INSTRUCCIONES DE INSTALACION

1 - GENERALIDADES

Esta campana ha sido proyectada para ser instalada en la pared, colocada sobre un plano de cocción. Se puede usar en dos versiones: aspirante (evacuación externa) o filtrante (reciclado interno del aire). Se recomienda que la instalación sea llevada a cabo por personal especializado, respetando las reglas establecidas por la autoridad competente en cuanto a evacuación de gases.

El fabricante declina toda responsabilidad por daños debidos a una instalación incorrecta o no conforme a las reglas del arte.

2 - NORMAS DE SEGURIDAD

2.1 - No conectar el aparato a tuberías de evacuación de humos causados por combustión (calderas, chimeneas, etc.)
2.2 - Controlar que el voltaje de la red corresponda al indicado en la matrícula de la campana.
2.3 - Enchufar la campana con un enchufe bipolar con una apertura en los contactos de al menos 3mm.
2.4 - Si la campana posee descarga a tierra, asegurarse de que la instalación eléctrica garantice una perfecta descarga.
2.5 - Las campanas clase II tienen doble aislamiento; por lo tanto no necesitan un enchufe con toma de tierra, sino un enchufe bipolar normal.
2.6 - La distancia mínima de seguridad entre el plano de cocción y la campana es de 65 cm.
2.7 - No cocinar con llamas altas debajo de la campana.
2.8 - Controlar las sartenes durante su uso: el aceite podría inflamarse.
2.9 - Antes de realizar cualquier tipo de limpieza, reparación o mantenimiento desenchufar el aparato.
2.10 -Si en la cocina se usan tanto la campana como otros aparatos no eléctricos (por ejemplo aparatos a gas), se deberá proceder a una correcta ventilación del ambiente.
Para usar el aparato adecuadamente y sin ningún riesgo la depresión del ambiente no debe superar los 0,04 milibares, evitando de esta manera que vuelvan a penetrar en el interior los gases que se desea eliminar.

3 - INSTALACION

3.1 - Fijación del panel frontal a la visera

Sacar la visera metálica girándola hacia delante, desbloqueando al mismo tiempo el tope situado a la izquierda de la campana (fig. 1), agujerear el panel usando la plantilla de cartón y sujetarlo a la visera con los tornillos de 3,9x13 incluidos en los accesorios.

Volver a montar la visera prestando atención a colocar las guías en sus sedes. Regular el deslizado de la visera mediante los tornillos V.

3.2 - Fijación a la pared

Agujerear la pared usando la plantilla de cartón, colocar los tacos en los agujeros y sujetar las dos abrazaderas metálicas con los cuatro tornillos incluidos en los accesorios.

Enganchar la campana en las abrazaderas metálicas.

Los enganches posteriores de la campana pueden regularse sea en altura que en profundidad y nos permiten nivelar y alinear la campana a los armarios adyacentes (fig. 2).

En algunos modelos los enganches posteriores pueden regularse solo en sentido horizontal (fig. 3), de todas maneras después de haber enganchado la campana a la pared es necesario regular la profundidad del distanciador metálico situado en la parte inferior de la campana (fig. 4).

3.3 - Fijación a los armarios laterales

Agujerear los armarios usando la plantilla de cartón, quitar la visera (ver párrafo 3.1).

Quitar la rejilla de aspiración (fig. 5), sujetar la campana a los armarios con los tornillos de 3,5x16 incluidos en los accesorios, apretándolos desde la parte interior del armario (fig. 6).

3.4 - Conexión aspirante o filtrante

1 - Conexión aspirante

Los vapores de la cocina salen al exterior por un tubo de descarga (fig. 7).

El agujero de salida de la campana debe unirse a la tuberia externa mediante un tubo rígido o flexible de 100 o 120 mm de diámetro que se sujetara con unas fajillas que nos estan incluidas en los accesorios.

Controlar la eventual presencia de los filtros de carbón activado en el interior de la campana; en la versión aspirante no tienen que estar montados (ver párrafo 3.3 parte 2°).

2 - Conexión filtrante

El aire es filtrado en la cartucha de carbón activado y vuelve a ser introducido en el ambiente por el agujero situado en la parte superior de la campana (fig. 8).

Controlar que los filtros de carbón activado estén colocados en el interior de la campana (ver párrafo 3.3 parte 2°).

3.5 - Conexión eléctrica y control funcional

1 - Es necesario respetar escrupulosamente las indicaciones dadas en los puntos 2.2, 2.3, 2.4 y 2.5 del párrafo 2 en relación con la seguridad.

2 - Una vez efectuada la conexión eléctrica, controlar el correcto funcionamiento de la iluminación, encendido del motor y cambio de las velocidades.

Parte segunda - INSTRUCCIONES DE USO Y MANTENIMIENTO

1 - NORMAS DE SEGURIDAD

Es absolutamente necesario respetar todas las advertencias dadas en el párrafo 2 de la primera parte - Instrucciones de Instalación -.

Además es muy importante prestar una particular atención durante el uso y el mantenimiento a las siguientes advertencias:

1.1 - Efectuar un escrupuloso mantenimiento de los filtros antigrasa y al carbón activo según los intervalos indicados por el fabricante o, en caso de uso contínuo, con mayor frecuencia (cuando se use la campana mas de cuatro horas al día).

1.2 - No dejar llamas de fuerte intensidad debajo de la campana cuando esté funcionando. Si se retira una cazuela, apagar el quemador o por lo menos disminuir la intensidad de la llama y tenerlo siempre bajo control.

1.3 - Regular siempre la llama de manera que esta no sobresalga del borde de la cazuela: de esta manera se ahorra energía y se evitan peligrosas condensaciones de calor.

1.4 - No hacer uso impropio de la campana, debe tenerse en cuenta que ha sido creada únicamente para evitar los malos olores en la cocina.

2 - U S O

Un microinterruptor S accionado por el movimiento de la visiera conecta o desconecta el aparato en las condiciones seleccionadas previamente en el cuadro de mandos.

Cuadro de mandos 3 teclas (fig. 9)

TECLA L = Encendido y apagado de la luz

TECLA M = Encendido y apagado del motor

TECLA V = Determina la velocidad de ejercicio

Cuadro de mandos 2 teclas (fig. 10)

TECLA L = Encendido y apagado de la luz

TECLA M = Encendido y apagado del motor. Determina también la velocidad de ejercicio

Velocidad de ejercicio:

1 = Velocidad mínima, adecuada para obterner un cambio de aire continuo, particularmente silencioso, en presencia de pocos vapores de cocción.

2 = Velocidad media, adecuada a la mayor parte de las condiciones de uso, dada la optima relación existente entre cantidad de aire tratado y nivel de rumorosidad.

3 = Velocidad máxima, adecuada para afrontar las emisiones máximas de vapores incluso durante periodos prolungados.

3 - MANTENIMIENTO

Un mantenimiento constante garantiza un buen funcionamiento y rendimiento a lo largo de su uso. Debera prestarse una particular atención a los filtros antigrasa metálicos, y, si la campana se usa en versión filtrante, al filtro de carbón activado.

3.1 - Filtros antigrasa metálicos

1 - Limpieza

Es necesario lavarlos con un detergente normal por lo menos una vez cada dos meses. Su dimensión compacta permite lavarlos en lavavajillas.

2 - Para desmontar los filtros

a - Abrir la rejilla de aspiración apretando los pomos de cierre hacia el centro tirando contemporaneamente hacia abajo (fig. 5).

b - Quitar las piezas metálicas que sujetan el filtro y sacarlo (fig. 11).

3.2 - Filtro antigrasa de fibra sintetica

1 - No puede lavarse sino que debe sustituirse cada dos meses. Si el filtro esta dotado de indicadores químicos de saturación, sustituirlo cuando el color rojo de los puntos visible desde el exterior se haya estendido a toda la superficie.

2 - Sostitución

a - Abrir la rejilla de aspiración apretando los pomos de cierre hacia el centro tirando contemporaneamente hacia abajo (fig. 5).

b - Quitar las piezas metálicas que sujetan el filtro y sustituirlo (fig. 11).

c - Cerrar la rejilla de aspiración.

3.3 - Filtro de carbón activado

1 - Funcionamiento:

El filtro de carbón activado posee la capacidad de retener los olores hasta que alcanza la saturación. No se puede lavar ni regenerar y por lo tanto se debe cambiar cada cuatro meses o con mayor frecuencia si el uso del grupo es particularmente frecuente.

2 - Substitución:

a - Abrir la rejilla de aspiración apretando los pomos de cierre hacia el centro tirando contemporaneamente hacia abajo (fig. 5).

b - Sustituir el filtro de carbón activado girando los pomos de sujeción (fig. 12).

c - Cerrar la rejilla de aspiración.

ATENCIÓN ! - Es necesario respetar las manutenciones indicadas para evitar un posible riesgo de incendio por acumulación de grasa en los filtros.

3.4 - Iluminación

Está formada por 2 bombillas de 40 W a la que se puede llegar quitando el rejilla de aspiración.

Si una de las bombillas no funciona controlar que estén bien colocadas.

Si la bombilla está fundida cambiarla por otra de identico voltaje y potencia.

3.5 - Limpieza

Para limpiar el aparato:

• No usar paños o esponjas mojadas, ni chorros de agua;
• No usar disolventes o alcoholes porque pueden volver opaca la superficie de la campana.
• No usar substancias abrasivas, en particular sobre superficies de acero inox.

Se aconseja usar un paño húmedo y detergente neutro.

Deel 1 - INSTRUCTIES VOOR DE INSTALLATIE

1 - ALGEMEEN

Este aparato respeta la norma europea de baja tensión C.E.E. 73/23 que hace referencia a la seguridad eléctrica y a las normas europeas: C.E.E. 89/336 relativa a la compatibilidad electromagnética y C.E.E. 93/68 relativa a la marca CE.
