ZHT621X - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHT621X
Mindestsicherheitsabstand (Kochfeld)	650 mm
Durchmesser des Abluftrohrs	mindestens 120 mm
Stromversorgung	220-240 V ~ 50 Hz
Isolationsklasse	Klasse I
Anzahl der Geschwindigkeiten	3 (niedrig, mittel, hoch) + Aus
Lichtsteuerung	Drucktaste L (Ein/Aus)
Motorsteuerung	Drucktaste V (Geschwindigkeitswahl und Aus)
Beleuchtung	4-W-Glühlampe, Sockel E14, 220-240 V, Abmessungen 107x37 mm, ILCOS-Code DRBB/F-4-220-240-E14-35/100
Fettfilter (H)	Nicht waschbar, Austausch alle 2 Monate
Aktivkohlefilter (W)	Nicht waschbar, Austausch alle 4 Monate (oder häufiger je nach Nutzung)
Abluftart	Abluft nach außen (Rohr) oder Umluft (Aktivkohlefilter)
Reinigung und Pflege	Feuchtes Tuch und neutrales Flüssigwaschmittel
Erdung	Erforderlich (Gerät der Klasse I)
Verwendung	Haushalt
Sicherheit	Nicht unter der Haube flambieren, keine offenen Flammen, nicht mit Verbrennungsabgasrohren verwenden

Häufig gestellte Fragen - ZHT621X ZANUSSI

Wie groß ist der Sicherheitsabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anweisungen Ihres Kochfelds einen größeren Abstand vorschreiben, halten Sie diesen ein.

Wie reinige ich die Dunstabzugshaube ZHT621X?

Reinigen Sie die Haube mit einem feuchten Tuch und einem neutralen Flüssigwaschmittel. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Wie oft müssen die Filter ausgetauscht werden?

Der Fettfilter (Symbol H) muss alle 2 Monate ausgetauscht werden. Der Aktivkohlefilter (Symbol W) muss alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber stellen Sie eine ausreichende Belüftung des Raumes sicher. Der Unterdruck darf 0,04 mbar nicht überschreiten. Halten Sie den Sicherheitsabstand von 650 mm ein.

Welcher Glühlampe wird für die Beleuchtung verwendet?

Verwenden Sie eine 4 W-Glühlampe mit Sockel E14, Spannung 220-240 V, Abmessungen 107x37 mm, ILCOS-Code DRBB/F-4-220-240-E14-35/100.

Muss die Dunstabzugshaube geerdet werden?

Ja, dieses Gerät ist der Klasse I und benötigt eine Erdung gemäß der elektrischen Installation Ihres Hauses.

Kann ich unter der Haube flambieren?

Nein, es ist verboten, unter der Haube zu flambieren aufgrund der Brandgefahr. Vermeiden Sie auch offene Flammen.

Welchen Durchmesser des Abluftrohrs verwenden?

Verwenden Sie ein Rohr mit einem Durchmesser von mindestens 120 mm. Der Rauchweg sollte so kurz wie möglich sein.

Dürfen Kinder die Dunstabzugshaube benutzen?

Dieses Gerät ist nicht dafür bestimmt, von Kindern unter 8 Jahren oder von Personen mit eingeschränkten Fähigkeiten ohne angemessene Aufsicht verwendet zu werden. Kinder dürfen nicht mit dem Gerät spielen.

Wie schalte ich die Dunstabzugshaube vollständig aus?

Verwenden Sie die Taste V auf der Aus-Position (Motor Aus). Ziehen Sie bei Reinigungsarbeiten den Netzstecker.

BEDIENUNGSANLEITUNG ZHT621X ZANUSSI

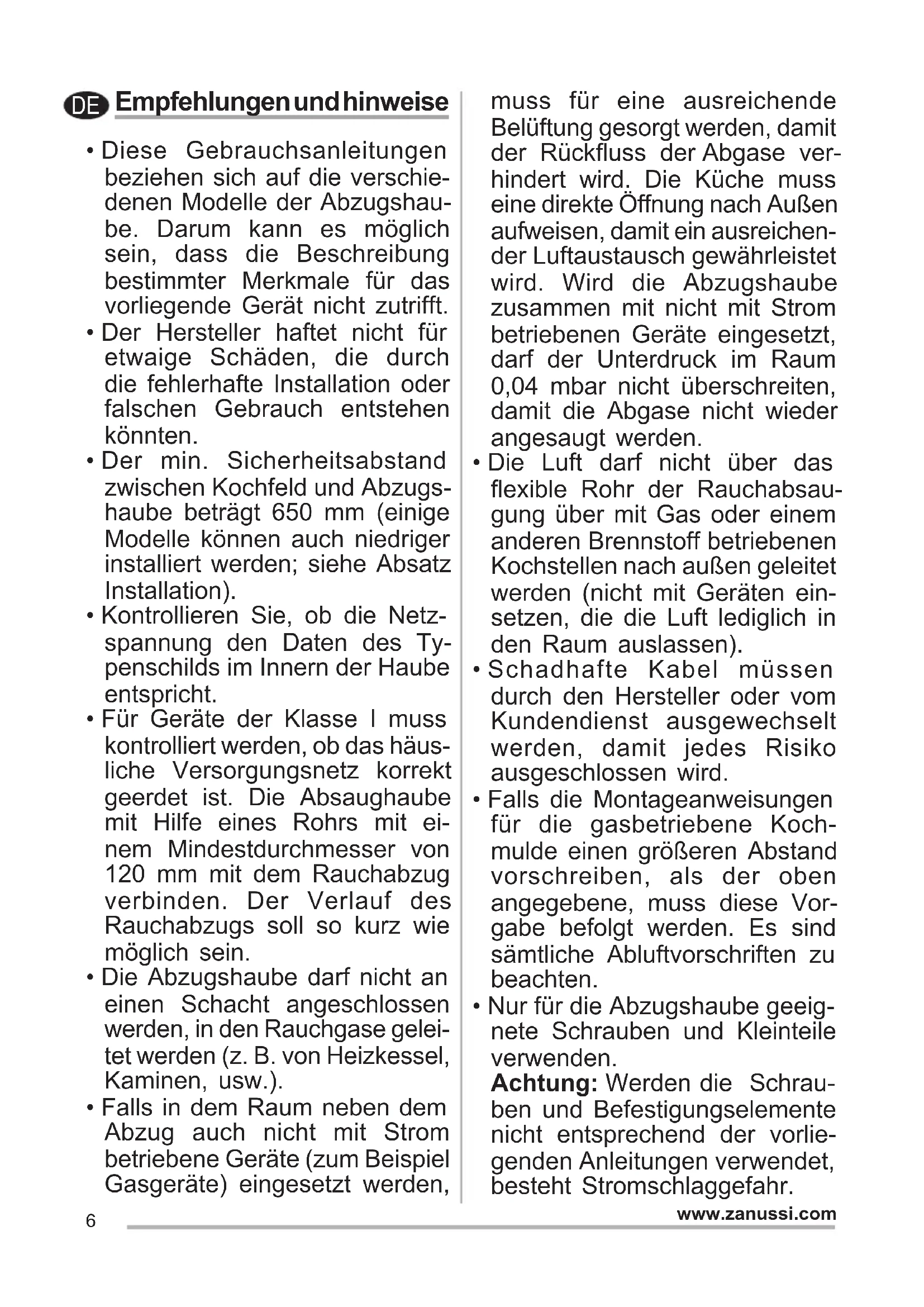

DE Empfehlungen und Hinweise

• Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Abzugshaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z.B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum, in dem sich der Abzug befindet, auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden,

muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).

Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit das Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.

Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für den ihr zugedachten Zweck benutzt werden. - Unter der eingeschalteten Haube keine offenen Flammen benutzen. Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden. - Auf keinen Fall unter der Haube flambieren: Brandgefahr. - Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. - Dieses Gerät darf nicht von Per

sonen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. - ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

Wartung

• Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.
• Vor Reinigungs- oder Wartungsarbeiten am Gerät muss dieses ausgeschaltet und spannungsfrei gemacht werden. Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr.“

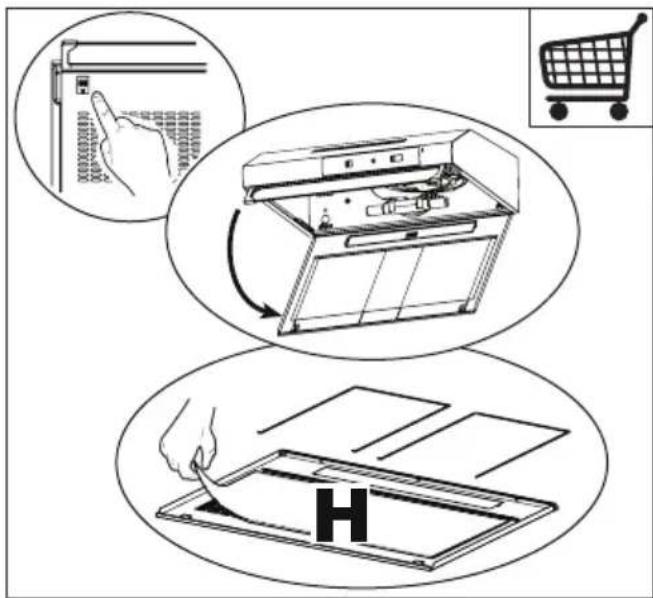

• Dieser Filter kann nicht ausgewaschen werden und muss mindestens alle 2 Monate ausgetauscht werden (H).

• Der Aktivkohlefilter ist weder waschbar noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Bedienelemente

L Beleuchtung: Schaltet die Beleuchtung ein und aus.

V Geschwindigkeit: Steuert folgende Geschwindigkeitsstufen:

1. Motor aus.
2. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;
3. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;
4. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Beleuchtung

Lampe Leistung (W) Fassung Spannung (V) Höhe (mm) ILCOS-Code
	4 E14 220 - 240 107	x 37 DRBB/F-4-220-240-E14-35/100
