Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZHT621X
Distanza di sicurezza minima (piano di cottura)	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Alimentazione elettrica	220-240 V ~ 50 Hz
Classe di isolamento	Classe I
Numero di velocità	3 (minima, media, massima) + arresto
Comando illuminazione	Pulsante L (accendere/spegnere)
Comando motore	Pulsante V (selezione velocità e arresto)
Illuminazione	Lampadina 4 W, attacco E14, 220-240 V, dimensioni 107x37 mm, codice ILCOS DRBB/F-4-220-240-E14-35/100
Filtro antigrasso (H)	Non lavabile, sostituzione ogni 2 mesi
Filtro a carbone attivo (W)	Non lavabile, sostituzione ogni 4 mesi (o più spesso in base all'uso)
Tipo di evacuazione	Evacuazione esterna (condotto) o ricircolo (filtro a carbone)
Manutenzione pulizia	Panno umido e detergente liquido neutro
Messa a terra	Obbligatoria (apparecchio di Classe I)
Utilizzo	Domestico
Sicurezza	Non fiammeggiare sotto la cappa, non lasciare fuoco vivo, non utilizzare con condotti di combustione

Domande frequenti - ZHT621X ZANUSSI

Qual è la distanza di sicurezza tra la cappa e il piano di cottura?

La distanza di sicurezza minima è 650 mm. Se le istruzioni del vostro piano di cottura specificano una distanza maggiore, rispettate quella.

Come pulire la cappa ZHT621X?

Pulite la cappa con un panno umido e un detergente liquido neutro. Non utilizzate prodotti abrasivi o solventi.

Con quale frequenza bisogna sostituire i filtri?

Il filtro antigrasso (simbolo H) va sostituito ogni 2 mesi. Il filtro a carbone attivo (simbolo W) va sostituito ogni 4 mesi, o più spesso in caso di uso intensivo.

Posso usare la cappa con un piano a gas?

Sì, ma assicuratevi di una ventilazione sufficiente del locale. La pressione negativa non deve superare 0,04 mbar. Rispettate la distanza di sicurezza di 650 mm.

Che tipo di lampadina usare per l'illuminazione?

Usare una lampadina da 4 W con attacco E14, tensione 220-240 V, dimensioni 107x37 mm, codice ILCOS DRBB/F-4-220-240-E14-35/100.

La cappa deve essere collegata a terra?

Sì, questo apparecchio è di Classe I e necessita di una messa a terra conforme all'impianto elettrico della vostra abitazione.

Posso fiammeggiare alimenti sotto la cappa?

No, è vietato fiammeggiare sotto la cappa a causa del rischio d'incendio. Evitate anche di lasciare un fuoco vivo acceso.

Quale diametro del condotto di evacuazione usare?

Usare un condotto di diametro minimo 120 mm. Il percorso dei fumi deve essere il più breve possibile.

I bambini possono usare la cappa?

Questo apparecchio non è destinato all'uso da parte di bambini di meno di 8 anni né da persone con capacità ridotte senza un'adeguata sorveglianza. I bambini non devono giocare con l'apparecchio.

Come spegnere completamente la cappa?

Usare il comando V sulla posizione arresto (Motore Off). Per qualsiasi operazione di pulizia, scollegate l'apparecchio dalla rete.

MANUALE UTENTE ZHT621X ZANUSSI

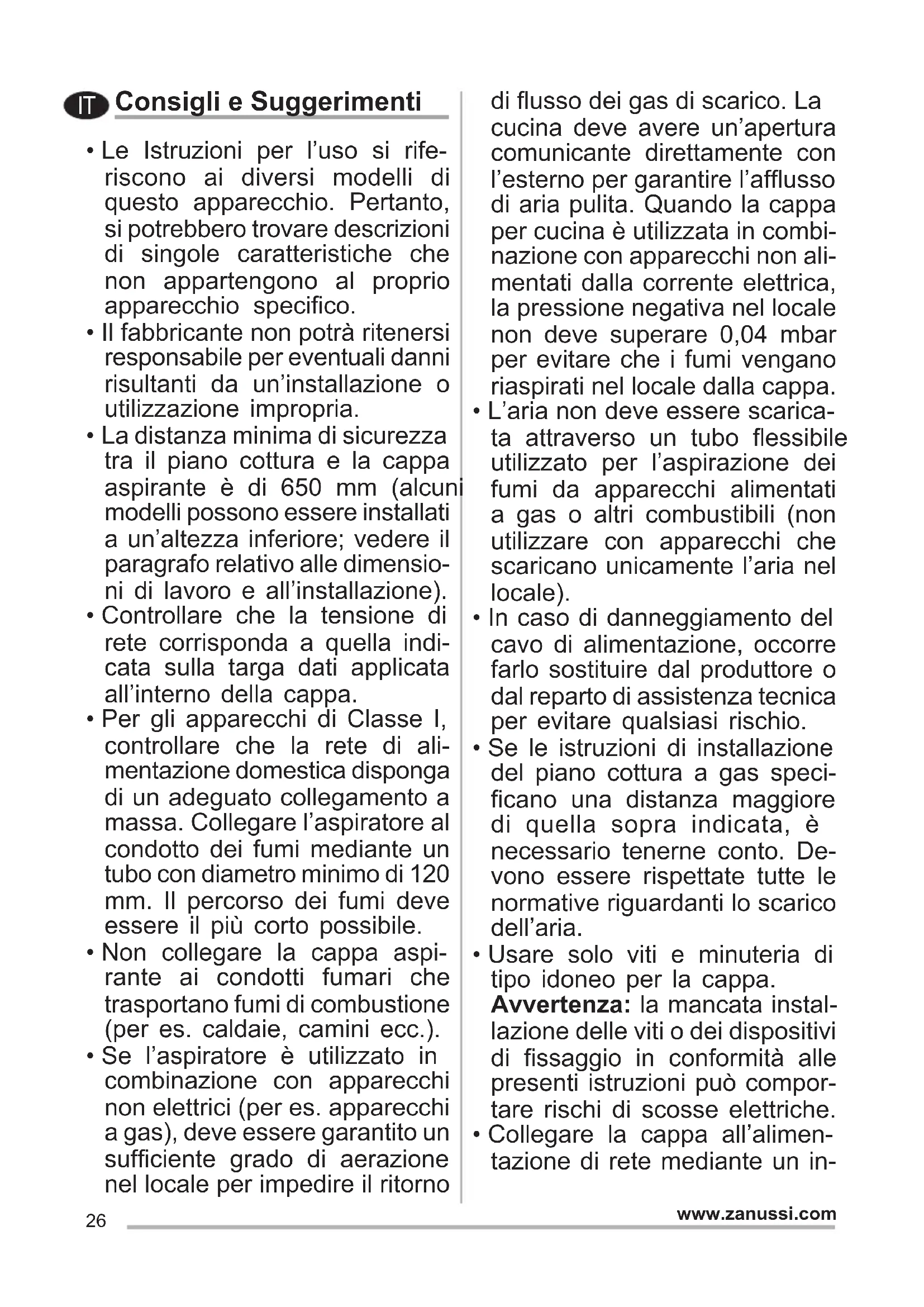

IT Consigli e Suggerimenti

Le istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. - Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria. - La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione). - Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa. Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.). - Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno

di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale). - In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio. - Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. - Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. - Collegare la cappa all'alimentazione di rete mediante un in

terruttore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori in cucina. Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata. Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché siano attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.
• ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

Manutenzione

• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
• Spegnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo

il periodo di tempo specificato (pericolo di incendio).

• Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni.

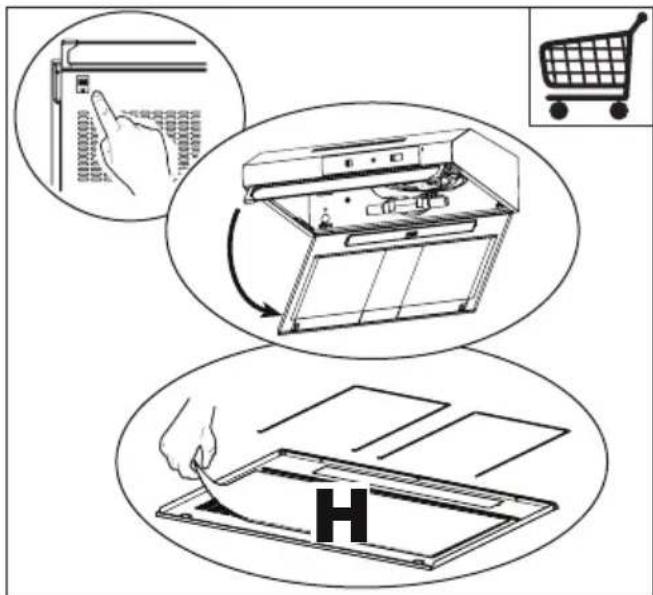

• Non è lavabile e non è rigenerabile: va sostituito dopo circa 2 mesi di utilizzo o più frequentemente, per un uso particolarmente intenso (H).

• Il filtro al carbone attivo non è lavabile né rigenerabile e deve essere sostituito dopo circa 4 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso (W).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Comandi

L Luci

Accende e spegne l'Ilmpianto di Illuminazione.

V Velocità Determinata la velocità di esercizio: 0. Motore Off. 1. Velocità minima, adatta ad un ricambio d'aria continuo particolamente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro. 3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

e

Illuminazione

Lampada	Assorbimento (W) Attacco	Voltaggio (V)	Dimensione (mm) Codice	ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
