BRUKSANVISNING TCID 1000 E EINHELL

Produktets varenummer

Produktets identnummer

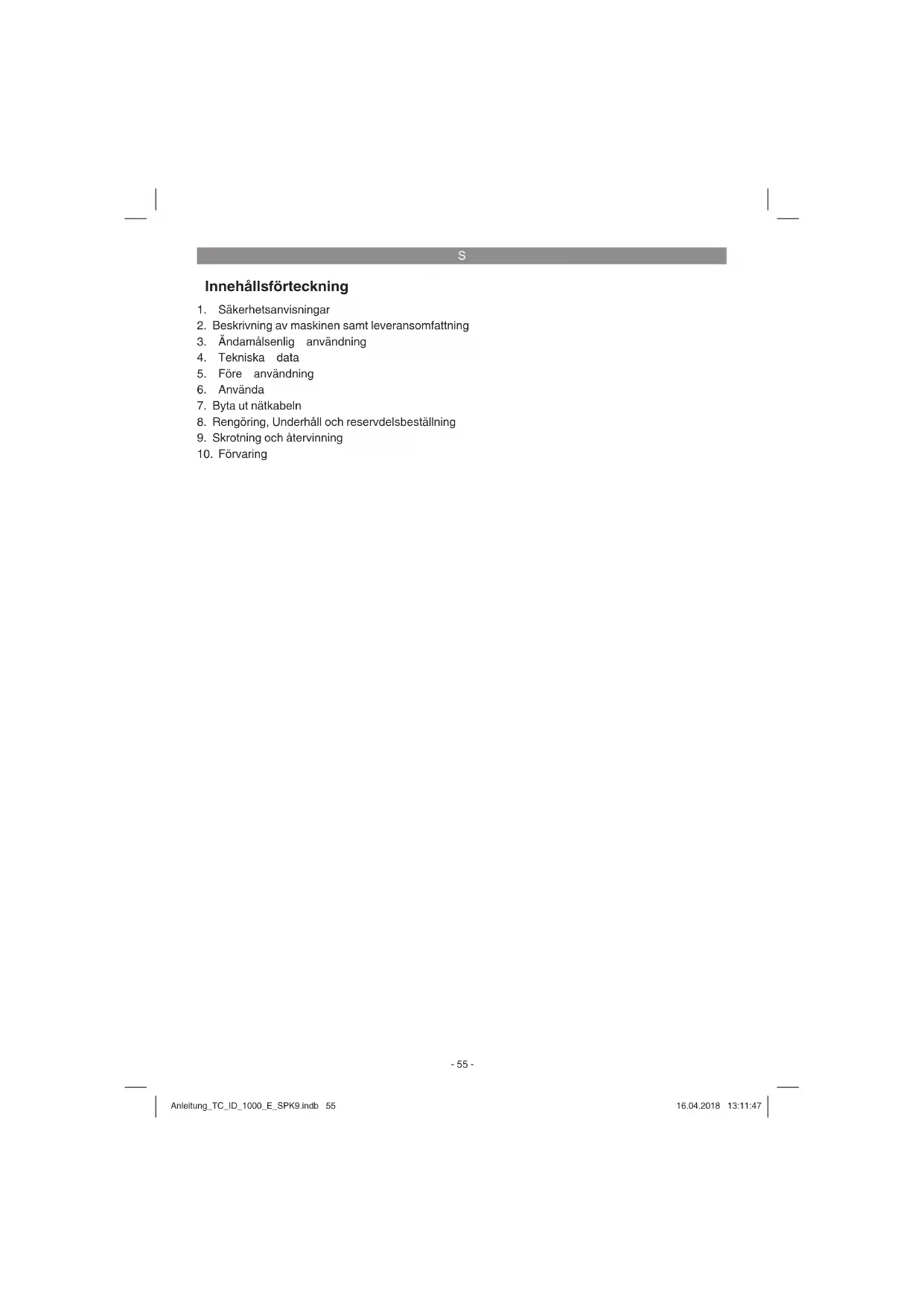

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

8. Rengöring, Underhåll och reservdelsbeställning

9. Skrotning och återvinning

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! För att undvika att maskinens växel förstörs, får du endast skifta på omkopplaren för borrning / slagborr- ning medan maskinen står stilla. Skyddsklass II Anleitung_TC_ID_1000_E_SPK9.indb 56Anleitung_TC_ID_1000_E_SPK9.indb 56 16.04.2018 13:11:4716.04.2018 13:11:47S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1)

3. Omkopplare för borrning/slagborrning

7. Omkopplare för höger-/vänstergång

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Borrmaskinen är dimensionerad för borrning av hål i trä, järn, icke-järnmetall och sten med ett lämpligt borrverktyg. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Anleitung_TC_ID_1000_E_SPK9.indb 57Anleitung_TC_ID_1000_E_SPK9.indb 57 16.04.2018 13:11:4716.04.2018 13:11:47S

Vikt .............................................................2,2 kg Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 60745. Ljudtrycksnivå L

.............................................. 3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 60745. Slagborrning i betong (handtag) Vibrationsemissionsvärde a h, ID = 12,0 m/s

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. 5.1. Montera stödhandtaget (bil 2-3/pos. 8) Stödhandtaget (8) ger dig ytterligare stöd medan du använder slagborrmaskinen. Använd därför alltid maskinen med stödhandtag. Stödhandtaget (8) kläms fast på slagborrmas- kinen. Handtaget kläms fast när det vrids runt i medsols riktning. Vrid på handtaget i motsols rikt- ning för att lossa klämningen.

Det bifogade stödhandtaget (8) måste först monteras. Vrid runt handtaget så att klä- mningen öppnas tillräckligt. Därefter kan stödhandtaget föras över slagborrmaskinens chuck (1).

Efter att stödhandtaget (8) har skjutits på måste det svängas runt till en lämplig arbets- Anleitung_TC_ID_1000_E_SPK9.indb 58Anleitung_TC_ID_1000_E_SPK9.indb 58 16.04.2018 13:11:4716.04.2018 13:11:47S

Vrid sedan runt handtaget i den motsatta rikt- ningen tills stödhandtaget sitter fast.

Stödhandtaget (8) passar till såväl höger- som vänsterhänta användare.

5.2 Montera och ställa in djupanslag (bild 4/

pos. 2) Djupanslaget (2) är fastklämt i stödhandtaget (8). Klämningen kan lossas eller spännas åt när handtaget vrids runt.

Lossa på klämningen och sätt in djupanslaget (2) i den avsedda öppningen i stödhandtaget.

Ställ in djupanslaget (2) så att dess spets stämmer överens med borrspetsen.

Dra tillbaka djupanslaget med en sträcka som motsvarar avsett borrdjup.

Borra nu hålet tills djupanslaget (2) rör vid materialet som borras.

5.3 Sätta in borren (bild 5-6)

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Lossa på djupanslaget (2) enligt beskrivnin- gen under 5.2 och skjut det sedan mot borr- maskinens handtag. Därefter är borrchucken (1) fritt åtkomlig.

Öppna chucken genom vrida runt med den bifogade chucknyckeln (9) i motsols riktning.

För optimal passning bör borren resp. verkty- get skjutas in i chucken så långt som möjligt. Efter att borren resp. verktyget har satts in (1) ska chucken spännas åt med chucknyckeln (9) tills borren resp. verktyget har spänts fast. Kontrollera att borren sitter fast i chucken (1).

Kontrollera regelbundet att borren resp. verk- tyget sitter fast (dra först ut stickkontakten!).

Sätt först in en lämplig borr i maskinen (se 5.3).

Anslut stickkontakten till ett lämpligt väggut- tag.

Sätt emot borrmaskinen direkt på borrstället. Inkoppling: Tryck på strömbrytaren (5) Kontinuerlig drift: Tryck på strömbrytaren (5) och spärra med lås- knappen (4). Obs! Det går endast att spärra i högergång. Frånkoppling: Tryck in strömbrytaren (5) kort.

6.2 Ställa in varvtalet (bild 7/pos. 5)

Du kan ställa in varvtalet steglöst under an- vändningen.

Bestäm varvtalet genom att trycka in strömb- rytaren (5) mer eller mindre kraftigt.

Välj rätt varvtal: Lämpligt varvtal är beroende av arbetsstycket, driftslag och typ av borr.

Svagt tryck på strömbrytaren (5): lågt varvtal (lämpligt för: små skruvar, mjukt material)

Stort tryck på strömbrytaren (5): högt varvtal (lämpligt för: stora/långa skruvar, hårt mate- rial) Tips: Använd lågt varvtal i början när du borrar hål. Höj därefter varvtalet stegvis. Fördelar:

Borren är lättare att kontrollera i början och glider inte åt sidan.

Du undviker splittrade borrhål (t ex vid kakel).

6.3 Förvälja varvtalet (bild 7/pos. 6)

Du kan använda ringen för varvtalsinställ- ningen (6) för att definiera maximalt varvtal. Strömbrytaren (5) kan endast tryckas in tills ett maximalt inställt varvtal har nåtts.

Ställ in varvtalet med inställningsringen (6) som finns på strömbrytaren (5).

Gör inte denna inställning medan du borrar.

6.4 Omkopplare för höger-/vänstergång (bild

Får endast kopplas om när maskinen står stilla!

Ställ in slagborrmaskinens rotationsriktning med omkopplaren för höger-/vänstergång (7): Rotationsriktning Omkopplarens läge Högergång (framåt samt borrning) Intryckt på höger sida Vänstergång (bakåt) Intryckt på vänster sida Anleitung_TC_ID_1000_E_SPK9.indb 59Anleitung_TC_ID_1000_E_SPK9.indb 59 16.04.2018 13:11:4716.04.2018 13:11:47S

6.5 Omkopplare för borrning/slagborrning

(bild 8/pos. 3) Får endast kopplas om när maskinen står stilla! Borrning Ställ omkopplaren för borrning/slagborrning (3) i läge “Borrning” (position A). Användning: Trä, metall, plast Slagborrning Ställ omkopplaren för borrning/slagborrning (3) i läge “Slagborrning” (position B). Användning: Betong, sten, murverk

6.6 Tips för arbeten med slagborrmaskinen

6.6.1 Borra i betong och murverk

Ställ omkopplaren för borrning/slagborrning (3) på position B (Slagborrning).

Om du vill bearbeta murverk eller betong måste du alltid använda hårdmetallborr och ett högt varvtal.

Ställ omkopplaren för borrning/slagborrning (3) på position A (borrning) .

Om du vill bearbeta stål måste du alltid använda HSS-borrar (HSS = höglegerat snabbstål) och ett lågt varvtal.

Vi rekommenderar att du smörjer in borrstället med ett lämpligt kylmedel för att undvika onö- digt slitage på borren.

Om du vill borra ett djupt hål i ett hårt material (t ex stål), rekommenderar vi att du förborrar med en liten borr.

Innan du borrar, ställ omkopplaren för borr- ning/slagborrning (3) på position A (borrning).

Ställ omkopplaren för borrning/slagborrning (3) på position B (slagborrning) så snart bor- ren har trängt igenom kakelplattan.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en be- hörig elinstallatör.

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.4 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser- vdelar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Tips: För bra arbetsresultat rekommenderar vi högvärdi- ga tillbehör från ! www.kwb.eu welcome@kwb.eu Anleitung_TC_ID_1000_E_SPK9.indb 60Anleitung_TC_ID_1000_E_SPK9.indb 60 16.04.2018 13:11:4816.04.2018 13:11:48S

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anleitung_TC_ID_1000_E_SPK9.indb 61Anleitung_TC_ID_1000_E_SPK9.indb 61 16.04.2018 13:11:4816.04.2018 13:11:48S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anleitung_TC_ID_1000_E_SPK9.indb 62Anleitung_TC_ID_1000_E_SPK9.indb 62 16.04.2018 13:11:4816.04.2018 13:11:48S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar, chuck Förbrukningsmaterial/förbrukningsdelar* Borr Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anleitung_TC_ID_1000_E_SPK9.indb 63Anleitung_TC_ID_1000_E_SPK9.indb 63 16.04.2018 13:11:4816.04.2018 13:11:48S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anleitung_TC_ID_1000_E_SPK9.indb 64Anleitung_TC_ID_1000_E_SPK9.indb 64 16.04.2018 13:11:4816.04.2018 13:11:48CZ
