BRUGSANVISNING TCID 1000 E EINHELL

1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formalsbestem anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Udskiftnig af nettilsutningsledning
8. Rengrering, vedligheholdelse og reservedelsbestilling
9. Bortskaff else og genanvendelse
   10.Opbevaring

DK/N

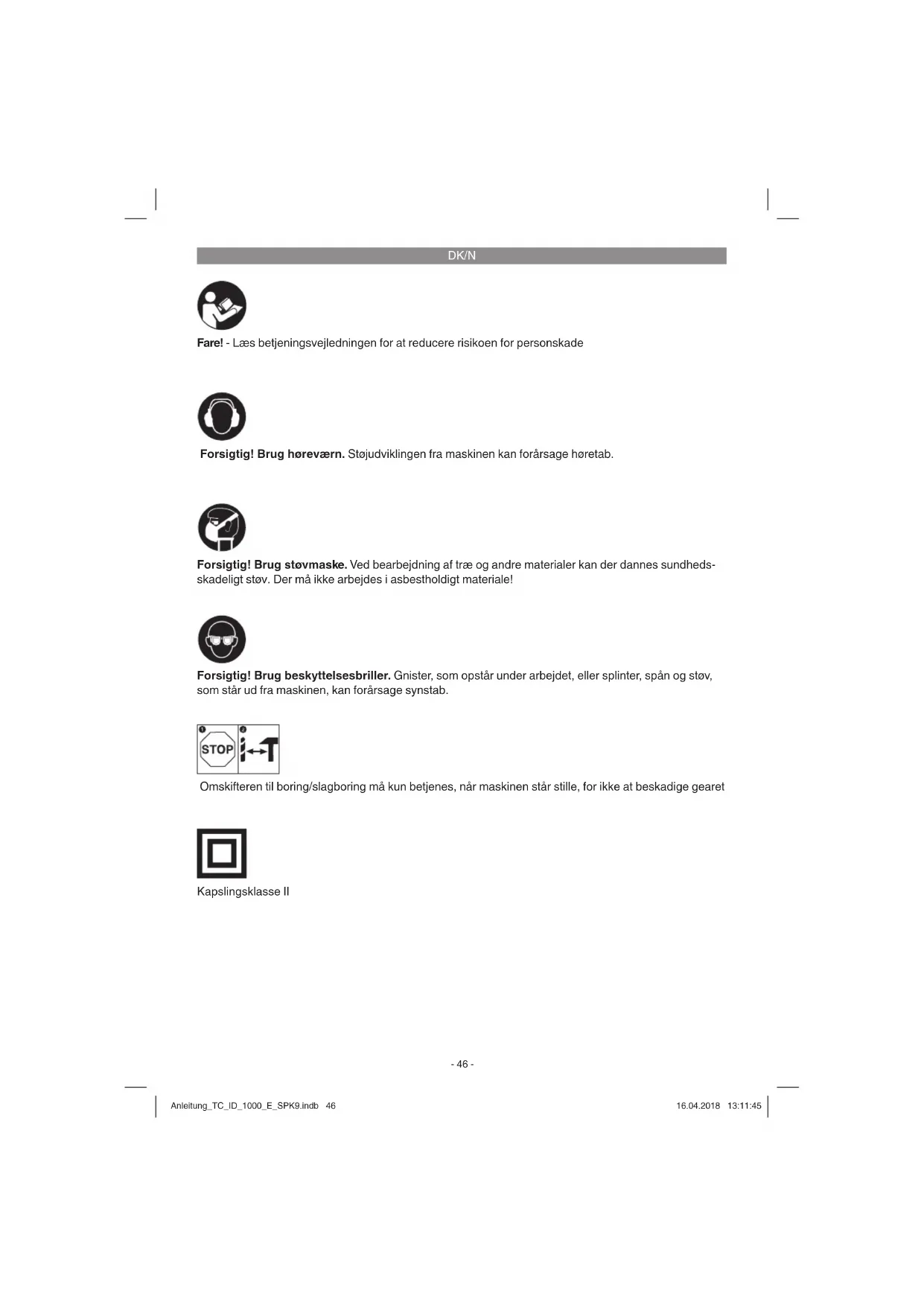

Fare! - Laes betjeningsvejledningen for at reducere risikoen for persorskade

Forsigtig! Brug horeværn. Stojudviklingen fra maskinen kan forrsage horetab.

Forsigtig! Brug stovmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt stv. Der mA ikke arbejdes i asbestholdt materiale!

Forsigtig! Brug beskyttesbriller. Gnister, som opstår under arbejdet, eller splinter, span og støv, som står ud fra maskinen, kan forårsage synstab.

Omskifteren til boring/slagboring mä kun betjenes, när maskinen stär stille, for ikke at beskadige gearet

Kapslingsklasse II

DK/N

Fare!

Ved brug af el-vaerktoj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med varktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ellateriel, som matte opsta som folge af, at anvisingerne i donne betjeningsvejledning, navlig vedrorende sikkerhed, tilidesaettes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Fare!

Laes alle sikkerhedsanvisninger og ørige anvisninger. Folges anvisningerne, navlig sikkerhedsanvisningerne, ikke noje som beskrevet, kan elektrisk stød, brand og/eller svare kvæstelse ser ævå folgen. Alle sikkerhedsanvisninger og ørige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fig. 1)

1. Borepatron
2. Dybdestop
3. Omskifter boring/slagboring
4. Laseknap
5. Taend/Sluk-knap
6. Hastighedsregulator
7. Omskifter hore-/venstregang
8. Hjælpegreb
   9.Spaendenogle

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 haverdage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kobt varen, med forevisning af gyldig kobskvittering. Vaer her opmaerk som pa garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Abn pakken, og tag forsigtigt maskinen ud af emballagen.

Fjern emballagematerialet samt emballage-og transportsikringer (hvis sādanne foren-des).
- Kontroller, at der/DD meangler noget.
- Kontroller maskine og tilbehør for transportskader.
Opbevar sá védt muligt emballagen indtil garantiperiodens udlob.

Fare!

Maskinen og emballagematerialiet er ikke legetoj! Børn på不经le gele med plastikposer, folier og smadele! Fare for indtagelse og kvænlning!

• Slagboremaskine
• Dybdestop
  Originalbetjeningsvejledning
  Sikkerhedsanvisninger

3. Formalsbestemt anvendelse

Boremaskinen er bygget til boring af huller i tae, jern,化进程 mettler og i stenmaterialie under anvendelse af passende borevarktoj.

Saven mä kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver,anden form for anvendelse er ici tilladt. Vi fraskriver os ethvert ansvar for skader, det vare sig pa personer eller materiel, som matte opsta som folge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret baeres alene af brugeren/ejeren.

Bemark, at vore Produkter ici er konstrueret til erhvervsmaessig, handvarksmaesig ell erindustriel brug. Vi fraskriver os ethvert ansvar, safremt produktet anwendes i erhvervsmaessigt, handvarksmaesigt, industrielt ell lignende ojemed.

DK/N

4. Tekniske data

Netspending: 230 V ~ 50 Hz
Optagen effekt: 1010 W
Omdrejningstal, ubelastet: 0-3000 min¹
Boreydelse: Beton 16 mm
Stål 13 mm
Trae 32 mm

Kapslingsklasse: 11
Vægt: 2,2 kg

Fare!

Stoj og vibration

Stoj- og vibrationstal er beregnet i henhold til EN 60745.

Lydtryksniveau L_pA 90 dB(A)

Usikkerhed K_pA 3 dB

Lydefe ektniveau LwA 101 dB(A)

Usikkerhed K_WA 3 dB

Brug horevaern.

Stojudviklingen fra maskinen kan forarsage horetab.

Det angivne svingningsemissionstal er malt ud fra en standardiseret prvningsmetode og kan - afhaengig af den malde, el-vaerktojet anvendes pa - aendre sig og i undtagelsestifelde ligge over den angivne vaeri.

Det angivne svingningsemissionstal kan anvendes til at sammenigne et el-vaerktoj med et andet.

Det angivne svingningsemissionstal kan ogsa anvendes til en indledende skonsmaessigurdering af den negative pavirkning.

Stojudvikling og vibration skal begraenses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
  Vedligehold og rengør maskinen med jævne mellelemrum.
• Tilpas arbejdsmaden after maskinen.
  Overbelast畸形 maskinen.
  Lad i givet fald maskinen underkaste et aftersyn.
  Sluk maskinen, nar den/DDke benyttles.
  Baehandsker.

Forsigtig!

Tilbageveerende risici

Ogsa selv om du betjener el-varktojet forskriftsmaesigt, er der stadigvæk nogle risikofaktorer at age hjoje for. Folgende farer kan opsta, alt after el-varktojets type og konstruktionsmade:

1. Lungeskader, safremt der/DDke bares egnet stovmaske.
2. Horeskader, safremt der icke bares egnet horevarn.
3. Helbredsskader, som folger af hand-armvibration, safremt varktojet benyttes over et laengere tidsrum aller icke handteres og vedigeholdes forskrlftsmessigt.

5. Inden ibrugtagning

Inden du slutter hovlen til stromforsyningsnettet, skal du kontrollere, at dataene pa mærkepladen stemmer overens med netdataene.

Advarsel!

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger pa hovlen.

5.1. Monitoring af hjælpegreb (fi g. 2-3/pos. 8) Hjælpegrebet (8) sikrer et mere stabilt fæste under arbejdet med slagboremaskinen. Brug derfor aldrig maskinen ut den hjælpegreb.

Hjælpegrebet (8) klemmes fast på slagboremaskinen. Klemmekanismen strammes til ved at drejeGREbet i urets retning. Drej imod uret for at lysne klemmekanismen.

Det medfolgende hjælpegreb (8) skal saettes pa forst. Til det formal drejes pægrebet, sak klemmekanismen abnes sa meget, at hjælpegrebet kan presses hen over borepatronen

DK/N

(1) og ind på slagboremaskinen.

Nar hjælpegrebet (8) er blevet sat pa, drejer du det til den arbejdssposition, der passer dig bedst.
- Drej nu grebet i i den modsatte drejeretning, sa hjælpegrebet sidder fast.
Hjaelpegrebet (8) kan bruges af bade hojeog venstrehandede.

5.2 Montering og indstilling af dybdestop (fi g. 4/pos. 2)

Losn klemmekanismen, og sæt dybdestoppet (2) ind i udsparingen på hjælpegrebet.
- Bring dybdestoppet (2) i samme niveau som boremaskinen.
Trak dybdestoppet tilbage svarende til den onskede boredybde.
- Drej grebet på hjælpegrebet (8) til ingen, södet sidder fast.
- Bor nu hullet, indtil dybdestoppet (2) berør arbejdsemnet.

5.3 Isaetning af bor (fi g. 5-6)

Trak altid stikket ud af stikkontakten, inden du foretager indstillinger pa maskinen.
Losn dybdestoppet (2), som beskrevet punkt 5.2, og skub det i retning mod boremaskinens handtag. Du har nu fri adgang til borepatronen (1).
Abn borepatronen mod uret med den medfol-gende spendennengle (9).
For optimal feste skal boret erller varktojet saettes sa langt op i borepatronen som muligt. Nar boret/varktojet er sat i, spender du borepatronen (1) fast i urets retning med spændenoglen (9), indtil boret/varktojet er spaendt op. Tjek, at boret sidder fast i borepatronen (1).
- Kontroller med jævne mellemrum, at boret/ værktøjet sidder godt fast (træk stikket ud!).

6. Betjening

6.1 Taend/Sluk-knap (fig. 7/pos. 5)

Saat forst et egnet bor i maskinen (se 5.3).
Saat stikket i en stikkontakt.
Medbring boremaskinen til borestedet.

Tend:

Tryk pà taend/sluk-knappen (5)

Vedyarendedrift:

Vigtigt! Fiksering er kun mulig i hojregang.

Sluk:

Tryk kortvarigt taend/sluk-knappen (5) ind.

6.2 Indstilling af omdrejningstal (fi g. 7/pos. 5)

• Omdrejningsstallet kan styres trinlost under arbejdet.
• Omdrejningstallet bestemmes ud fra, hvor kraftigt du trykker ind på taend/sluk-knappen (5).
  Valg af rigtigt omdrejningstal: Det bedst egne de omdrejningstal afhaenger af arbejdsemnet, driftsmodus og boret.
• Moderat tryk på tænd/sluk-knap (5): Lavere omdrejningstal (ved: små skruer, blode materialer)
  Kraftigere tryk på taend/sluk-knap (5): Hojere omdrejingnstag (ved: store/lange skruer, harde materialer)

Tip: Borehuller bør bores med lav't omdrejningsstal. 0g sa omdrejningstallet trinvist.

Fordele:

• Boremaskinen er lettere at styre og preller ikke sa let af ved anboring.
  Du undgår splintrede borehuller (f.eks. ved kakler).

6.3 Forvalg af omdrejningstal (fi g. 7/pos. 6)

Med hastighedsregulatoren (6) kan du fastseette det maksimale omdrejningstal. Taend/ Sluk-knappen (5) kan kun trykkes ind til det fastsatte maksimale omdrejningstal.
- Indstil omdrejningstallet med justerringen (6) i tænd/sluk-knappen (5).
Denne indstilling mä ikke foretages, mens du borer.

DK/N

6.4 Omskifter hore-/venstregang (fi g. 7/pos. 7)

• Omskift mag kun foretages, nar maskinen stär stille!
• Indstil slagboremaskinens omlabsretning med omskifteren (7):

Omlabsretting Kontaktposition

Venstregang (tilbagelob) Venstre trykket ind

6.5 Omskifter boring/slagboring (fi g. 8/pos. 3)

Omskift mag kun foretages, nár maskinen stár stille!

Boring:

Omskifteren (3) i position boring. (Position A)

Anvendelse: Traestykker; metaller; kunststoff er

Slagboring:

Omskifteren (3) i position slagboring. (Position B)

Anvendelse: Beton; sten; murværk

6.6 Tip til arbejdet med din slagboremaskine

• Stil omskifter for boring/slagboring (3) i positio n B (slagboring).
• Brug altid hardmetalsbor kombineret med hoot omdrejningstal ved bearbejdning af murværk og beton.

6.6.2 Boring i stal

• Stil omskifter for boring/slagboring (3) i posit-on A (boring).
• Brug altid HSS-bor til bearbejdning af stal (HSS = hjtlegeret hurtigstal) kombineret med et lavt omdrejningstal.
• Det anbefales at smre boringen med et egnet kolemiddel for at undgå unodvendig nedsliding af bor.

6.6.3 Anboring af huller

Hvis du vil bore et dybt hul i et hardt materiale (f.eks.stal), anbefales det at bore hullet til forst med et mindre bor.

6.6.4 Boring if iser og kakler

7. Udskifting af nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi-ges, skal den skiftes ud af producenten aller dennes kundeservice ullaf person med lignende kvalifi kationer for at undgå fare for personskade.

Trak stikket ud af stikkontakten inden vedligeholdesasarbejde.

8.1 Rengoring

Hold sa vidt muligt beskyttelsesanordninger, luftsprakker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, ellr foretag trykluftudblaesning med lavt tryk.
Vi anbefaler, at maskinen rengores hver gang after brug.
- Renger af og til maskinen med en fugtg klud og lidt blad sæbe. Undgå brug af rengøringsell oplonsningsmiddel, da det vil kinne ødelægge maskinen kunststofdele. Pas pa, at der ikke kan trænge vand ind i maskinen indvendige delie. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gristdannelse skal kontaktkullet afterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

Der fi ndes seksy yderligere dele, som skal vedligeholdes inde i maskinen.

8.4 Bestilling af reservedele og tilbehør:

Ved bestilling af reservationele bedes folgende oplyst:

• Produktets typebetegnelse
• Produktets varenummer
• Produktets identnummer
• Nummeret på den ønskede resedel Aktuelle priser og øvrig information fi ndes på
  www.isc-gmbh.info

DK/N

Tip! Det anbefales at bruge forsteklasses tilbehør fra kwb for at opna et godt arbejdsresulta! www.kwb.eu [e-mail]

Produktet leveres indpakket for at undgā transportskader. Emballagen bestär af ræmaterialer og kan genanvenddes erller indeleveres pa genbrugsstation. Produktet og dets tilbehör bestär af forskelligartede materialer, feks. metal og plast. Defekteprodukter mä ikke smides ud som almindeligt husholdningsauff ald. For at sikre en fagmæssig korrekt bortskaff else skal produit indleveres pa et aff aldsdepot. Hvis du möglich har kendskap til lokalt aff aldsdepot, sä kontakt dinCOMMune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted uten for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

DK/N

Kun for EU-lande

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formal à miljømæssig forsvarlig vis.

Ejeren af el-værktojet er - medindre donne tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporg evt. personalet her, erler forhør dig hos din kommune. Tilbehør og hjæpemidler, som følgert med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller,anden kopiering af dokumention og folgedokumenter tilprodukter,ogs i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniskeændringer forbeholdes

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De star til din rändighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produktet slides som følge af brug eller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Ekmempel
Sliddele* Kontaktkul, borepatron
Forbrugsmaterialie/ forbrugsdele* Bor
Manglende dele

* er ikke ndvendigvis indeholdt i leveringsomfangent!

Konstateres mangler aller fejl, bedes du melde fejen på internetet under www.isc-gmbh.info. Det er vigntigt at beskrive fejen sa nojagtigt som muligt og i hvert fald besvare folgende sporgsmål:

Harprodukter fungeret,ller var det defekt fra begyndelsen?
- Har du bemaerket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
Hvilen feijlfunktion mener du, at produkt er berort af (hovedsymptom)?

Voreprodukter er unterlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobe af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmelse fastsat ved lov berores ikke af naervaerde garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vor producerk er konstrueret til erhvervsmessig, handværksmaessig erer fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige ell faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsaettes for ikke normale miljebetingelser erller manglende pleje og vedligeholdse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.info. Sorg for at have kobskvitteringen ell er anden form for dokumentation af kobet af det nye apparat ved handen. Apparater, der sendes ind eden passende documentation erden typeskilt, erudelukket fra garantiydselen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returnerer, ell du vil modtage et helt nyt.

Mod betaling ubedreri vinnaturigvis ogsa gerne defekter pa Produktet, som不信kikke laengere er omfattet af garantien. Du skal blot indsende Produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.
