BRUKSANVISNING Unico R OLIMPIA SPLENDID

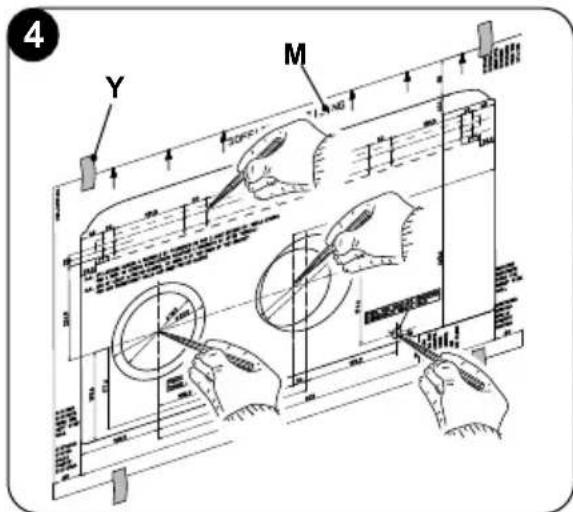

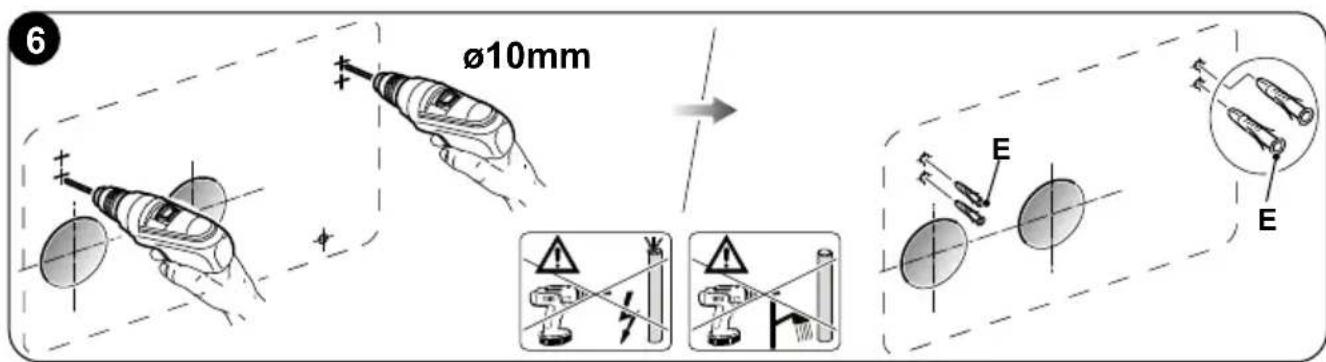

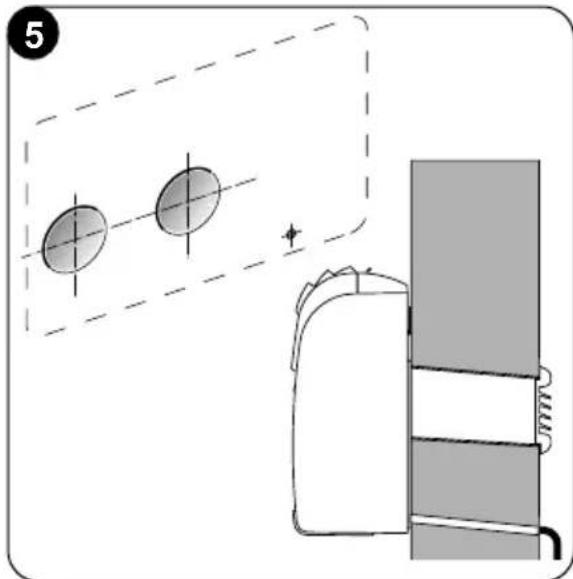

2.4.1 - Borra hal i vaggen 14

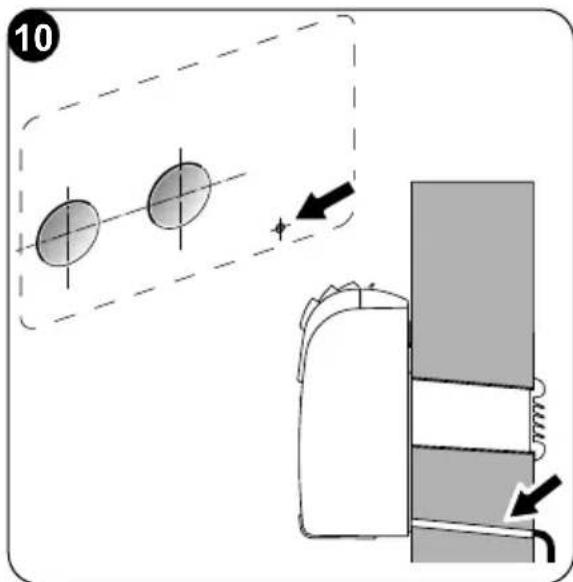

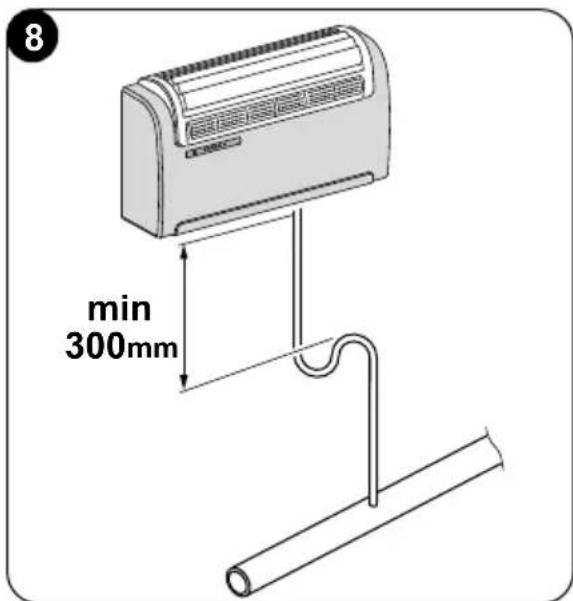

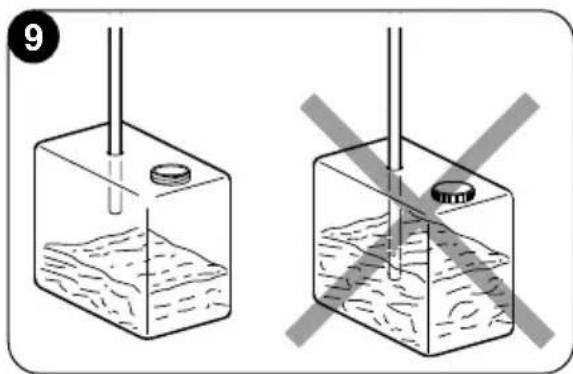

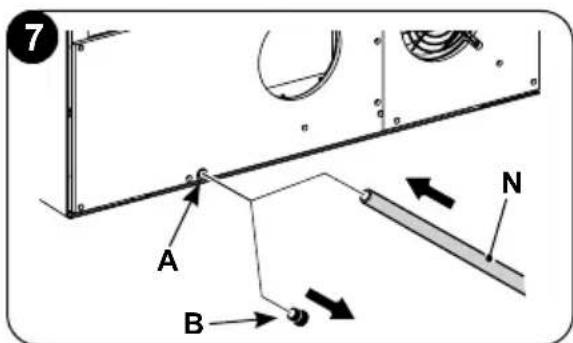

2.4.2 - Forberedning av kondensutloppet 16

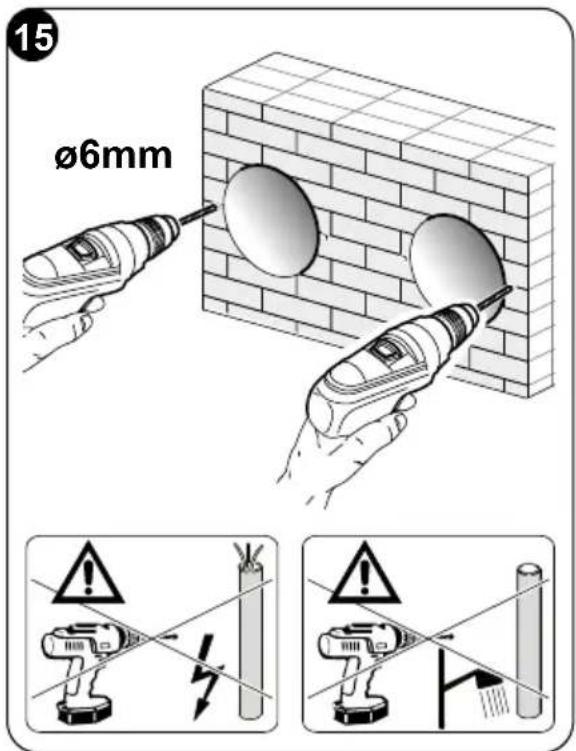

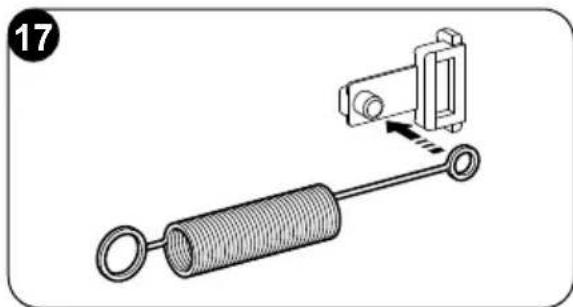

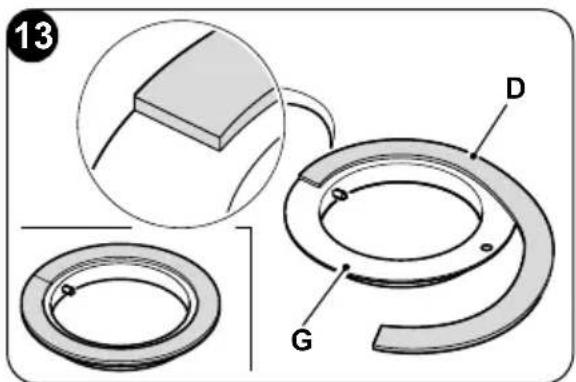

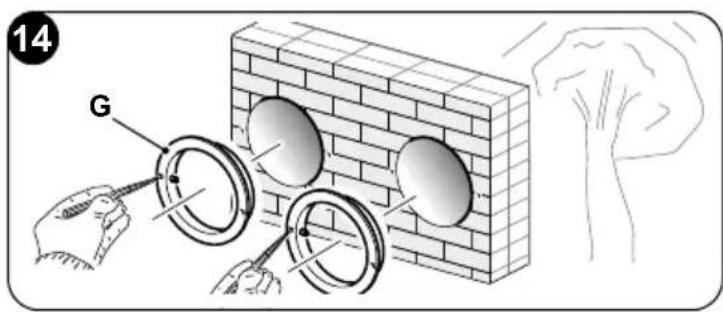

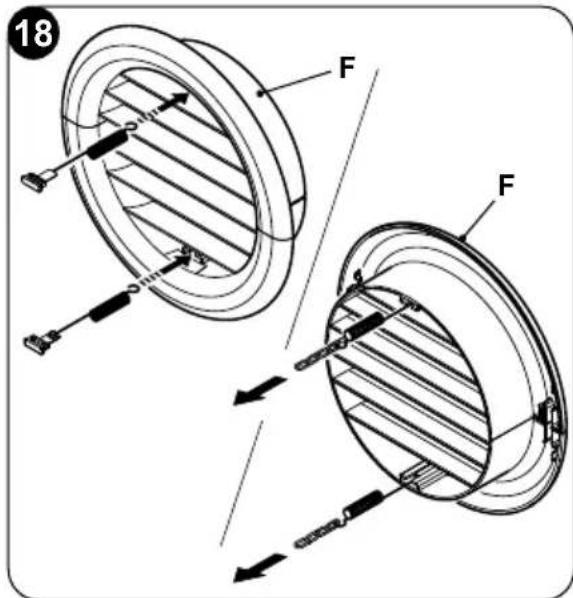

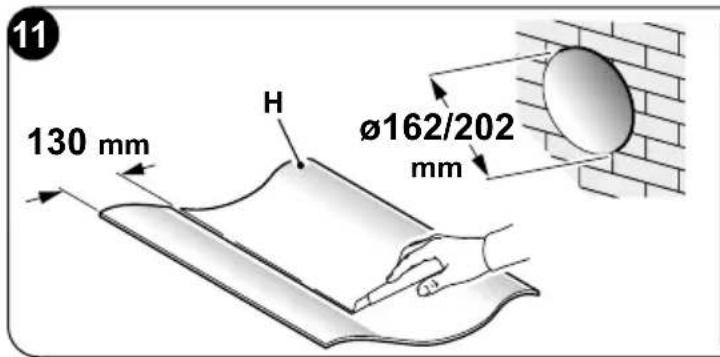

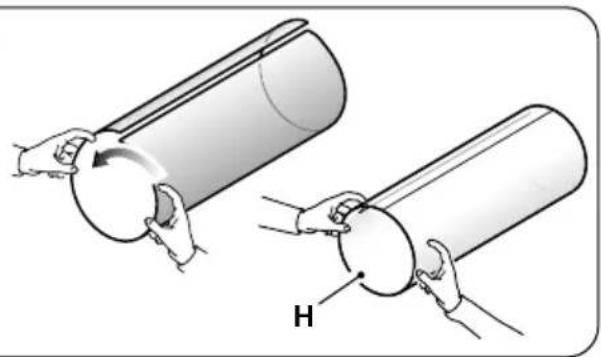

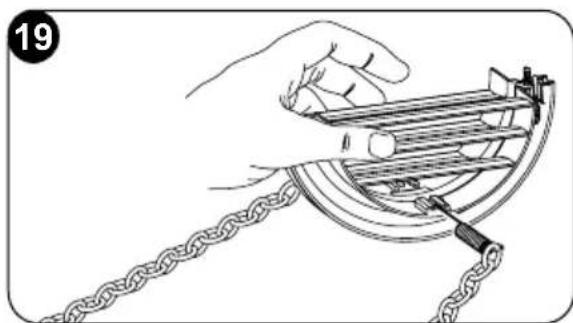

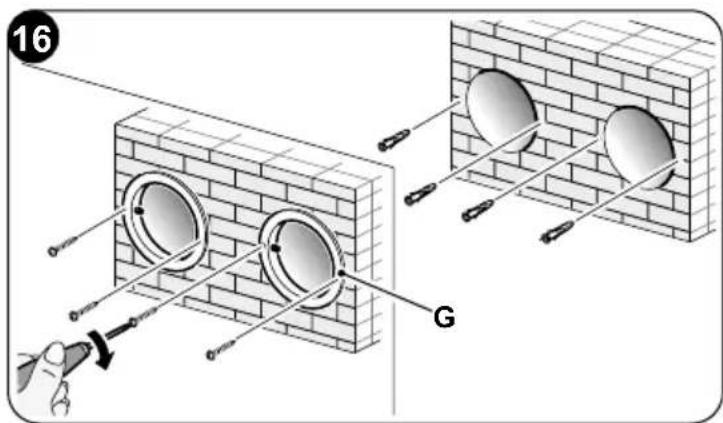

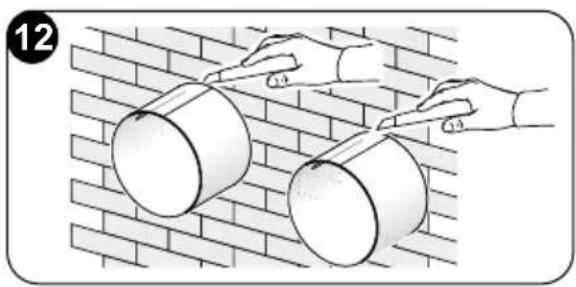

2.4.3 - Montering av luftledninger och utvändiga galler 17

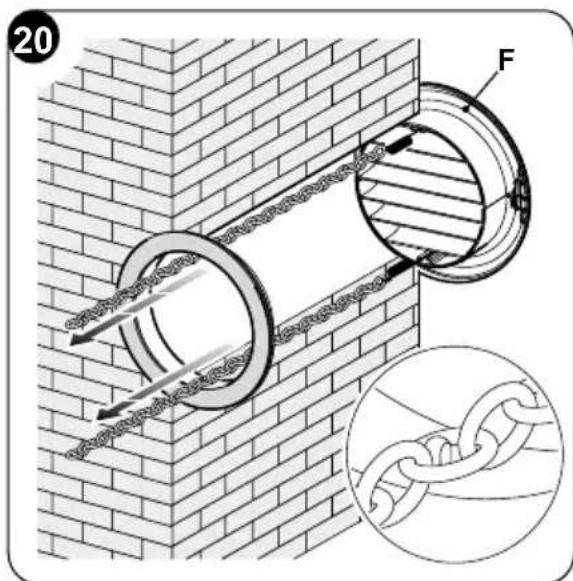

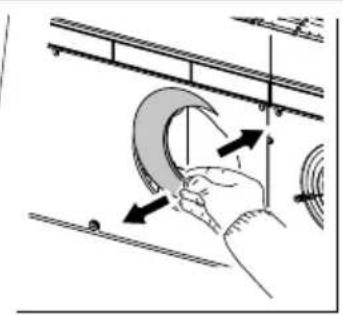

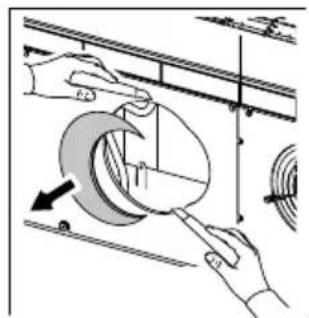

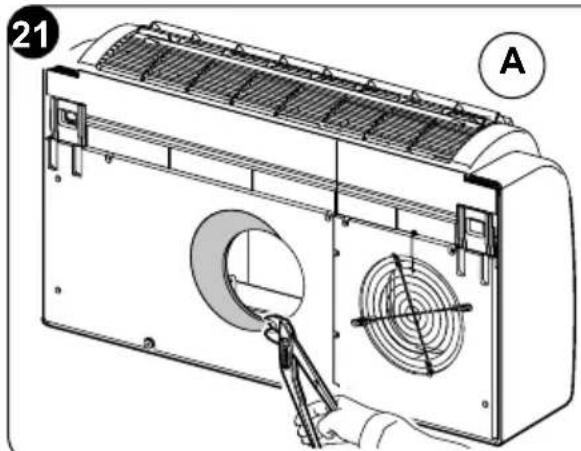

2.4.4 - Forberedelse av hal pa maskinen 19

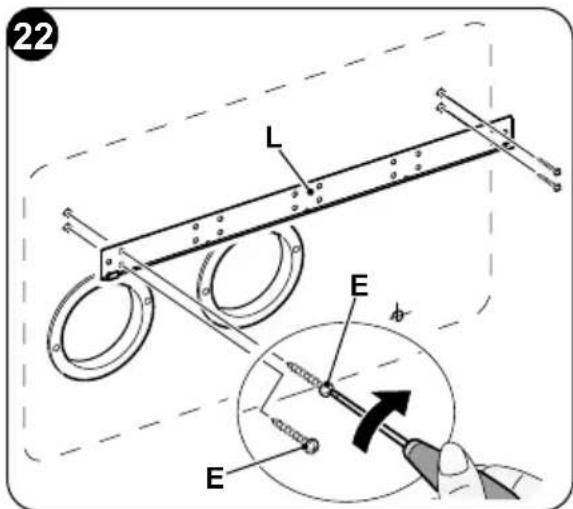

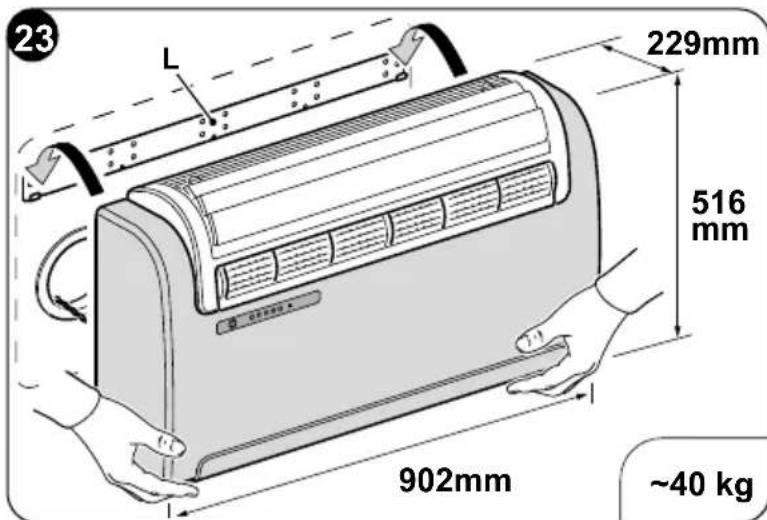

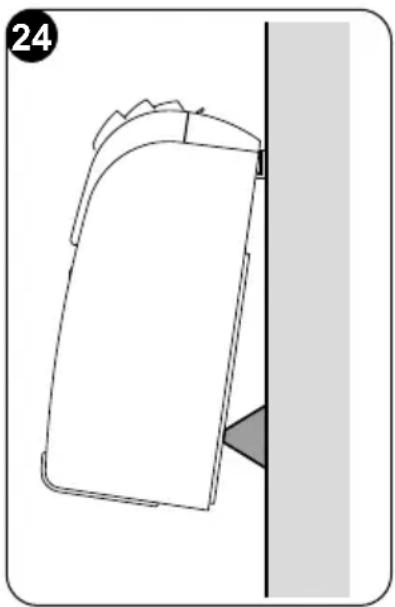

2.4.5 - Placering av apparaten pa faskhallare 20

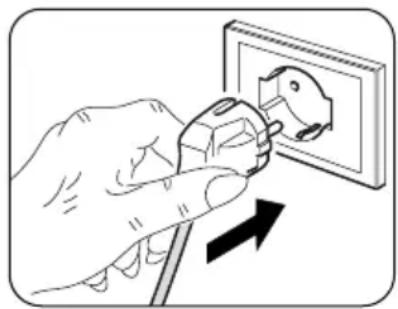

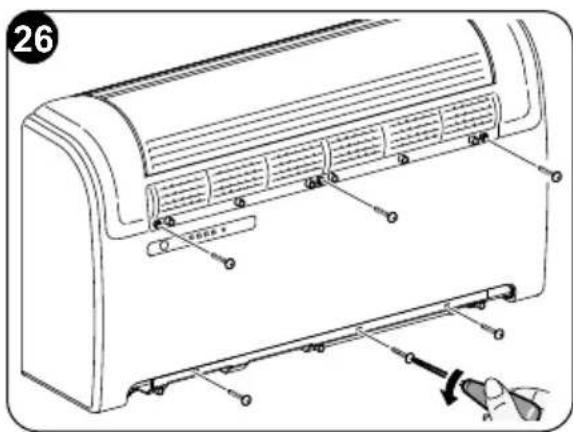

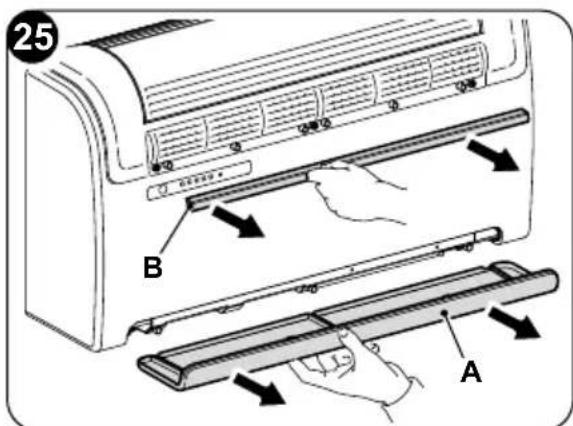

2.4.6 - Elanslutting 21

2.5 - KONFIGURATION AV HOG/LAG INSTALLATION 22

3- ANVÄNDNING 23

3.1 - VARNINGAR 23
3.2-BESKRIVNINGAV SIGNALKONSOLEN 23

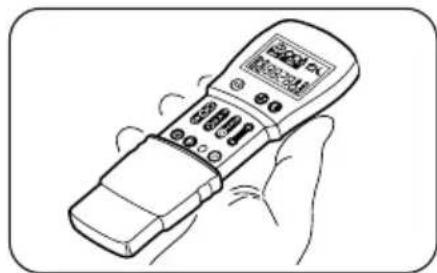

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN 23

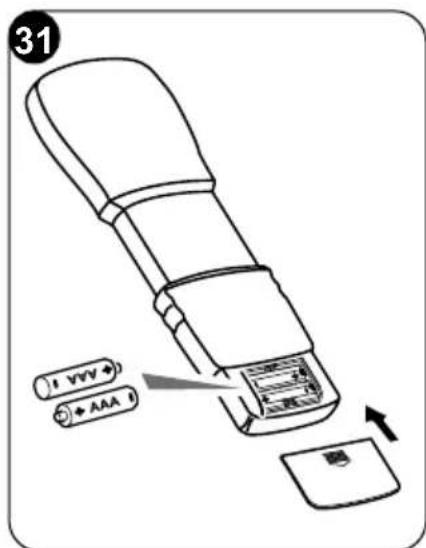

3.3.1 - Isattning av batterierna 24
3.3.2 - Byte av batterierna 24

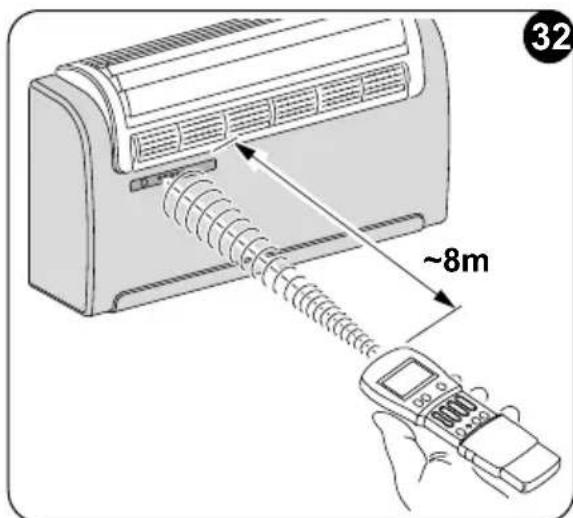

3.3.3 - Placering av fjarrkontrollen 25

3.4-BESKRIVNINGAVFJARRKONTROLL 25

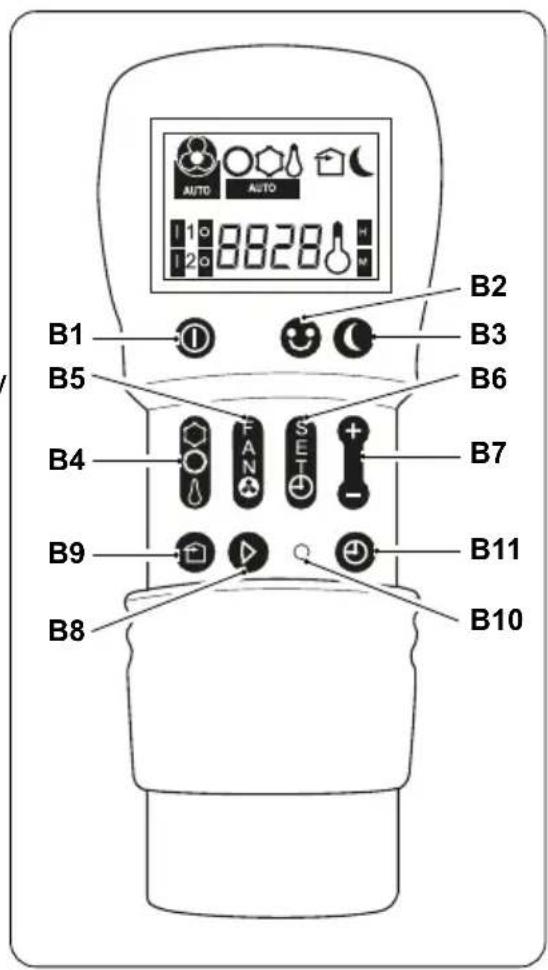

3.4.1 - Beskrivning av fjarrkontrollens knappar 26

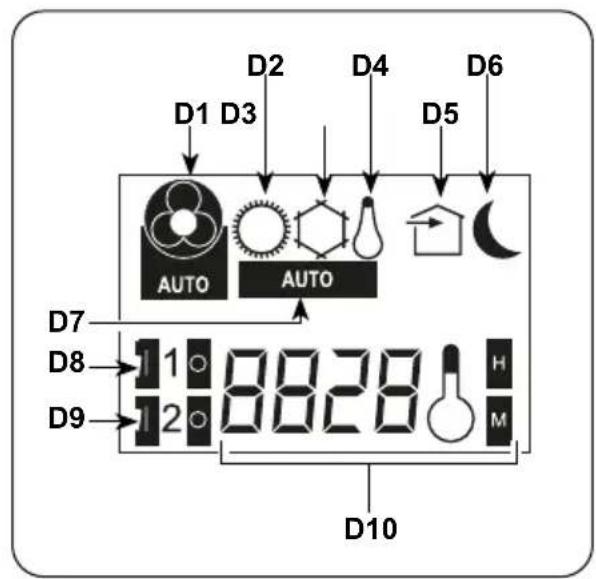

3.4.2-Beskrivning av fjarrkontrollens display 26

3.5 - BESKRIVNING AV KLMATANLAGGNINGENS FUNKTIONER 27

3.5.1 - Allman pAslagning och hantering av driften 27
3.5.2 - Pâslagning av apparaten 27
3.5.3-Avstangning av apparaten 27
3.5.4 - Funktion i laget "Kylning" 27
3.5.5 - Funktion endast i laget "Avfuktning" 28
3.5.6 - Funktion endast i laget "Ventilation" 28
3.5.7 - Funktion endast i laget "Valbefinnande" (automatisch) 28
3.5.8 - Funktion i laget "Varmninq" 28
3.5.9 - Kontroll av luftflödets riktning 29
3.5.10 - Kontroll av fläktens hastighet 29
3.5.11 - Knapp for nattkomfort (SILENT) 30
3.5.12 -Installingngav timern 31

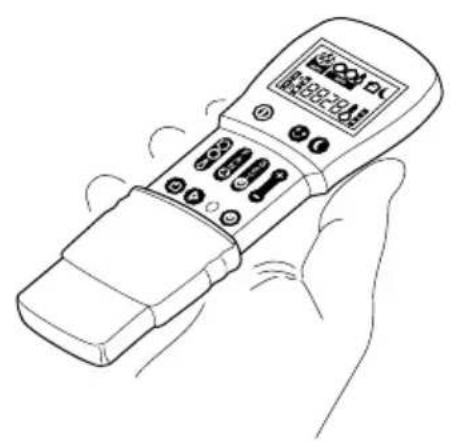

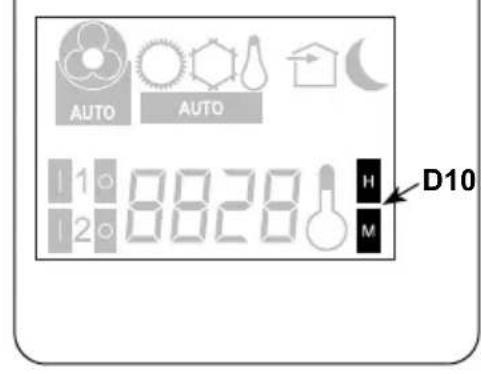

3.5.13 -Installingng av klocka och timer 31

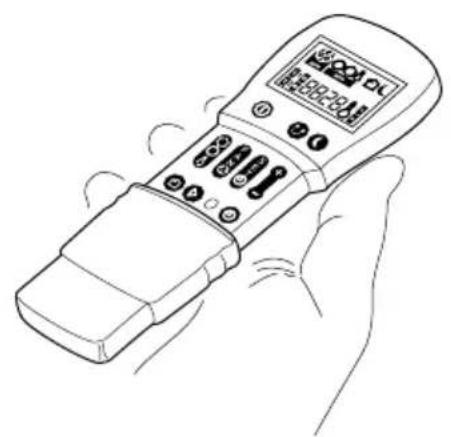

3.5.14 - Installling av timerns tider (PROGR. 1 och PROGR. 2) 32
3.5.15 - Aktivering och inaktivering av timern 33
3.5.16 - Aterställning av fjarrkontrollens alla Funktioner 33
3.5.17 - Hantering av apparaten om fjarrkontrollen inte ar tillganglig.. 33

3.6 - RÄD FÖR ENERGIBESPARING 33

4 - RENGÖRING OCH UNDERHÄLL 34

4.1 - RENGÖRING 34

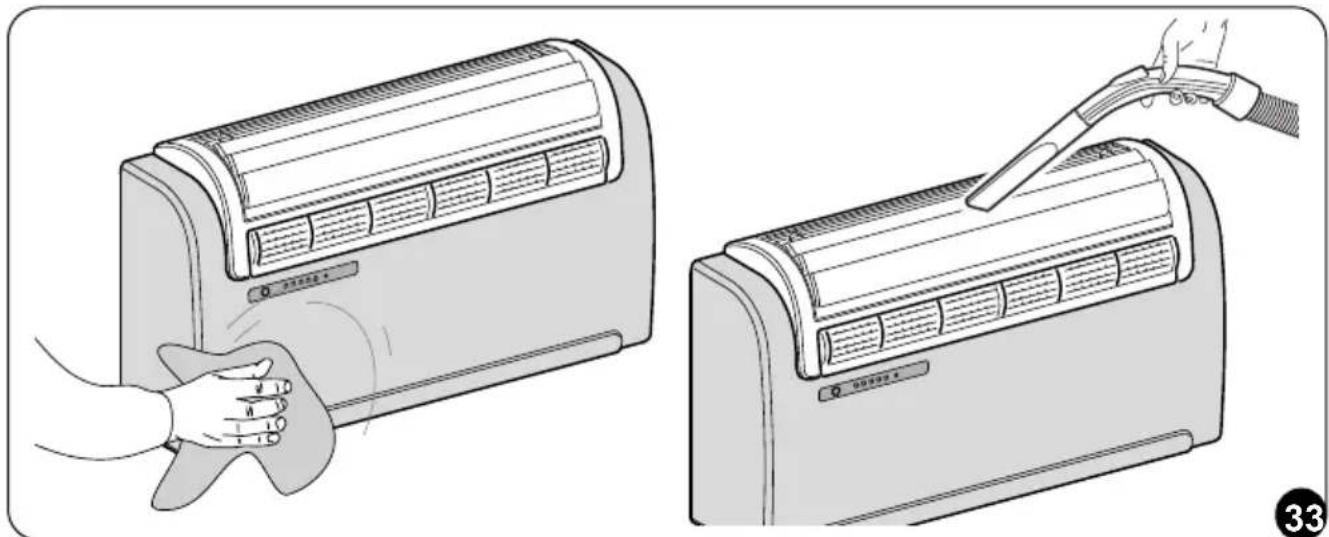

4.1.1 - Rengöring av apparaten och fjarrkontrollen 34

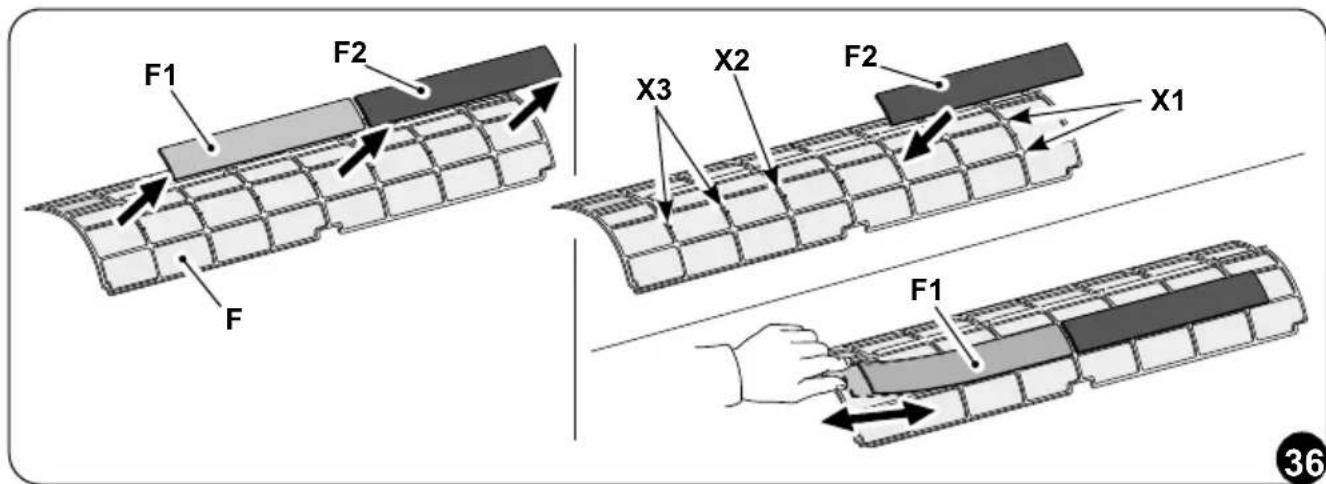

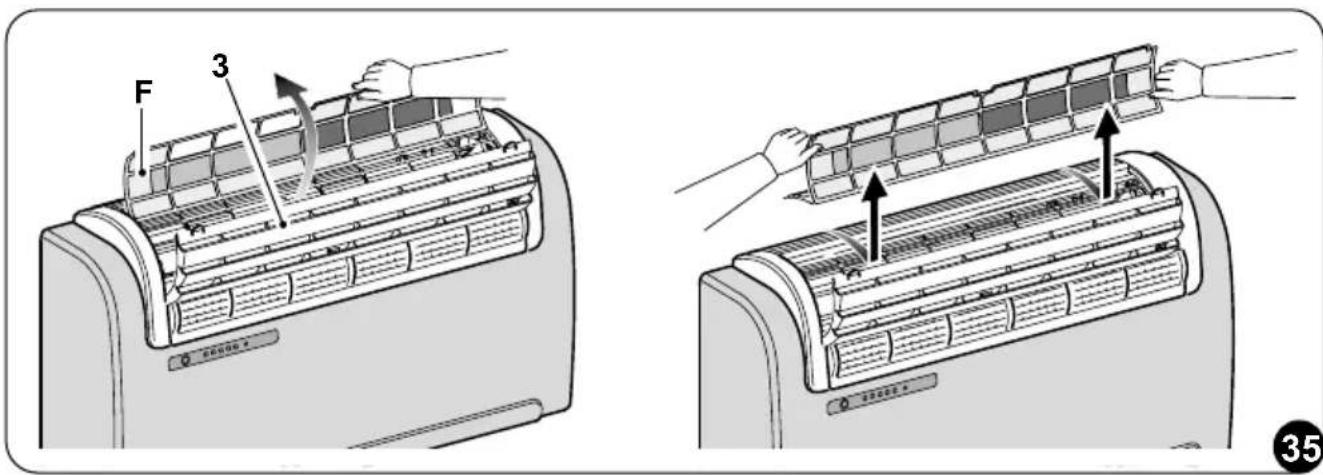

4.1.2 - Rengoring av luftfiltret.. 35

4.2-UNDERHALL 36

4.2.1 -Periodiskt unterhalb 36

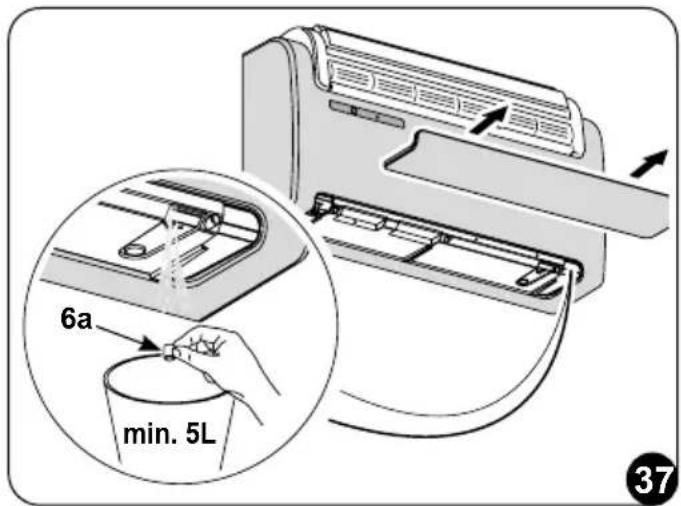

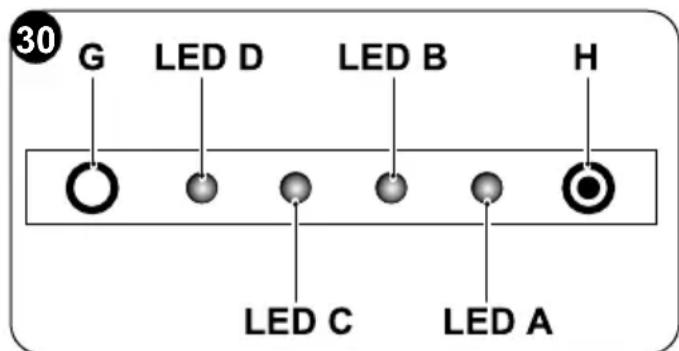

4.2.2 - Uttomning av kondensvatten vid nödlage 36

4.3 - DIAGNOSTIK, LARM OCH FEL 37

4.3.1 - Felsökning 37
4.3.2 - Funktionaspekter som inte ske detraktas som fel.. 38

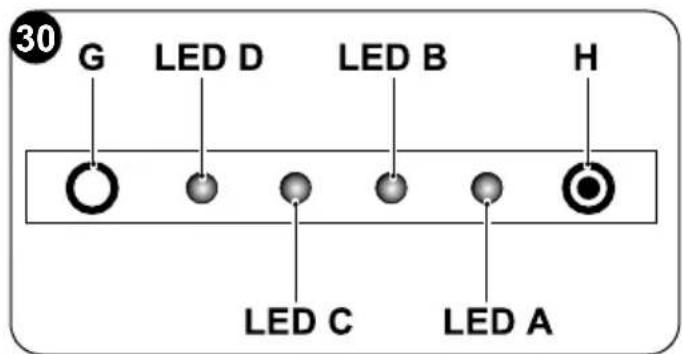

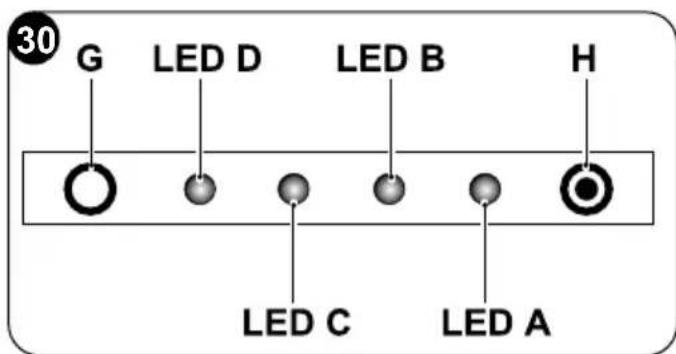

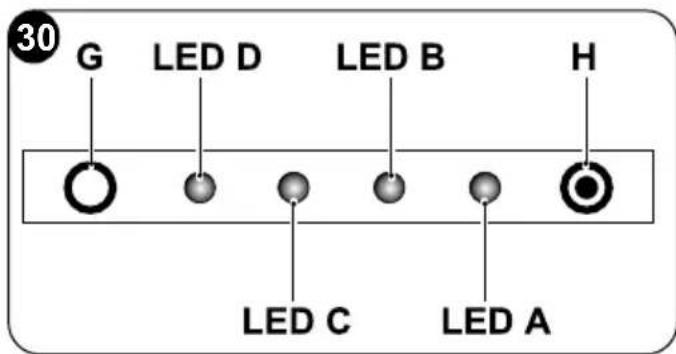

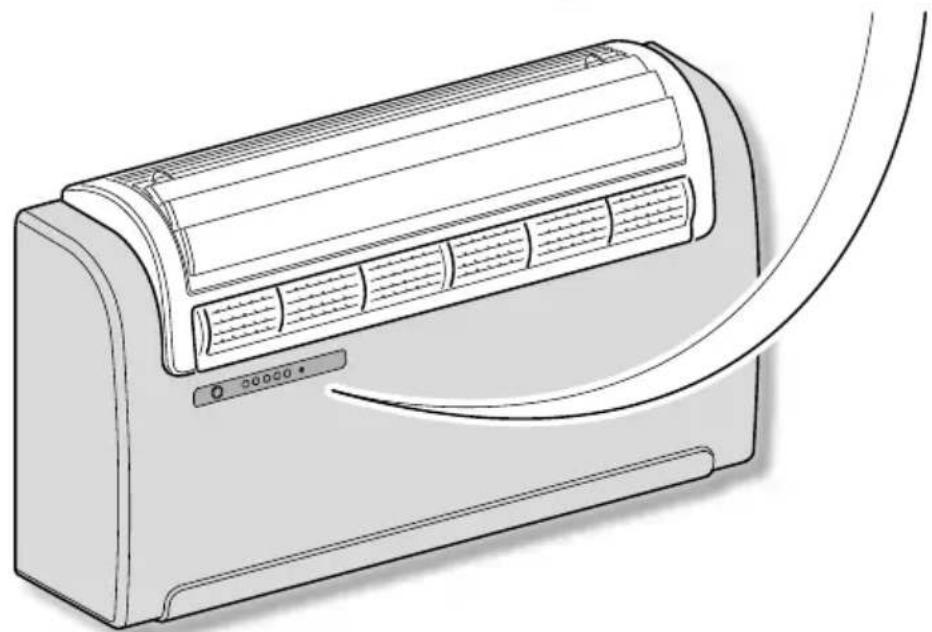

4.3.3 - Konsolens Ijussignaler 38
4.3.4 - Fel och atgärder 40

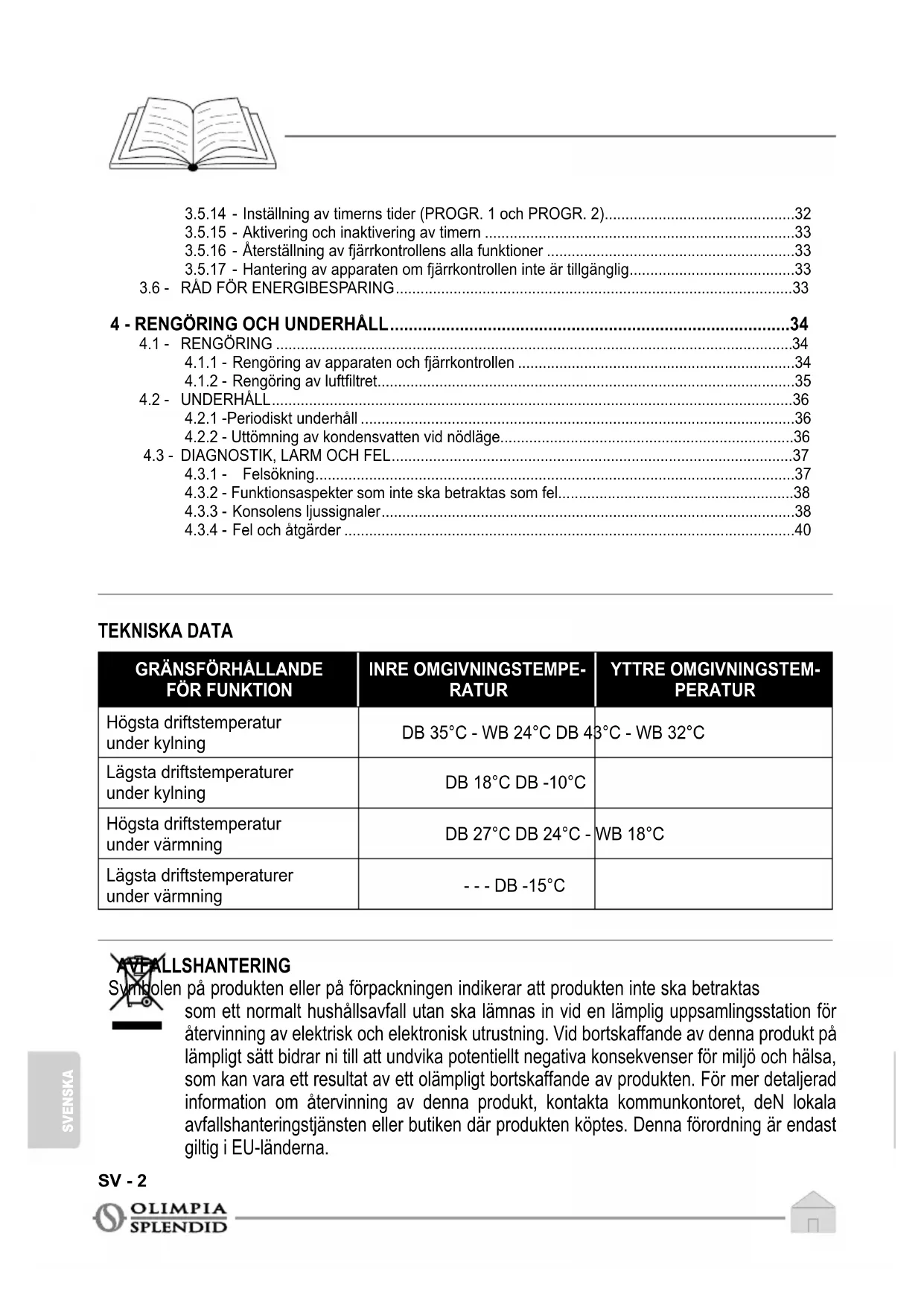

TEKNISKA DATA

GRÄNSFÖRHÄLLANDE FÖR FUNKTION	INRE OMGIVNINGSTEMPE-RATUR	YTTRE OMGIVNINGSTEM-PERATUR
Högsta driftstemperatur under kylning	DB 35°C - WB 24°C DB 4	3°C - WB 32°C
Lögsta driftstemperatur under kylning	DB 18°C DB -10°C
Högsta driftstemperatur under värmning	DB 27°C DB 24°C -	WB 18°C
Lögsta driftstemperatur under värmning	--- DB -15°C

LLSHANTERING

Symbollen på Produkten eller på forpackningen indikerar attprodukten inte ska betraktas som att normalhushållsavfall utan skä lämnas in vid en lámplig uppsamlingsstation För Återvinning av elektrisk och elektronisk utrustning. Vid bortskaffande avenna produit på lámpligt satt bidrar ni till att undvika potentiellt negativa konsekvenser for miljö och hälsa, som kan vara att resultat av ett olámpligt bortskaffande avprodukten. För mer detaljerad information om Återvinning avenna produit, kontaktaCOMMunkontoret, deN lokala avfallschanteringstjänsten aller butiken därprodukten koptes. Denna Förordning arendast giltig i EU-landerna.

SV-2

0 - ALLMÄN INFORMATION

Vi vill framfor allt tacka dig for att ha valt en av varaprodukter.

Dokument forbehallet de rattsliga villkoren med forbud for reproduction aller overlamnande till tredje part utan ett uttryckligt godkannande fran tillverkningsforetaget.

Enheten kan undergo upppateringar och darmed ha andra detaljer an de som framstalls,utan att det dorfaventyrar betydelsen av texterna ienna handbok.

0.1 - SYMBOLER

De piktogram som beskrivs i foljande kapitel gör det möjigt att snabbt och på att entheltigt satt tillhandahälla nödvändig information für en korrekt användning av maskinen under sakra Förhallanden.

0.2 - REDAKTIONELLA PIKTOGRAM

Service

Markerar situationer)där man måste informera foretagets interna SERVICE:

TEKNISK KUNDERSERVICE

Innehäll

Avsnitten som foregås avenna symbol innehäller mycket viktig information och foreskrifter, särskilt vad gäller sakerheten.

Fösummelse att respektera detta kan medföra foljande:

• fara for operatörernas sakerhet
• upphörande av den avtalsenliga garantin
• avböjande av ansvar från tillverkarens sida.

Uppräckt hand

Signalerar atgarden som absolutinte far utforas.

FARLIG ELEKTRISK SPANNING

erartill den berördapersonalen att den beskrivn manövern medfor en risk forelstotom den inte utfors i enlighet med sakerhetsforeskrifterna.

ALLMÄN FARA

alerar till den berörda personalen att den beskrivna manövern medfor en risk for fysisk skada om den inte utförs i enlighet med sakerhetsforeskrifterna.

FARA

far att apparaten anvanderlattantändigt kylmedel. Om kylmedlet lacker ut och exponeras for en yttre antandningskalla finns det risk for brand.

FARA FÖR HÖG VÄRME

derar till den berorda personalen att den beskrivna manover medfor en risk for brannskador till foljd avkontakt med mycket varma komponenter, om den inte utfors i enlighet med sakerhetsforeskrifterna.

TACK INTE OVER

lerar till den berörda personalen att det ar förbudet att täcka over apparaten for att undvika overhettning.

OBSERVERA

dikerar att detta dokument maste lasas igenom noggrant innan apparaten installereras och/eller anvands.

• Indikerar att detta dokument maste lasasigenom noggrant innan nagot underhalls- och/eller rengöringsarbete utförs.

OBSERVERA

• Indikerar att det kan finnas ytterligare information i bifogade handböcker.

• Indikerar att det finns information tillganglig i användarhandboken aller i installationshandboken.

OBSERVERA

erar att servicepersonalen maste hantera apparaten i enlighet med installationshandboken.

0.3 - ALLMÄNNA VARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÄSTE ALLTID DE GRUNDLAGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÜR ATT MINSKA RISKERNA FÜR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

1. Reserverat dokument i enlighet med tillamplig lag med forbud for reproduction aller overforing till tredje part utan ett uttryckligt godkannande fran foretaget OLIMPIA SPLENDID. Maskinerna kan undera upddateringar och darmed ha andra detaljer an de som framstalls,utan att det darfor aventyrar betydelsen av externa ienna handbok.
2. Läs nogaigenomenna handbok innan ni gpr vidare med nagon typ av manover (installation, underhäll, användning) och folj noggrant det som beskrivs i varje enskilt kapitel.
3. Informera all personal som har hand om transport och installation av maskinen om dessa instruktioner.
4. Tillverkaren Åtar sig inget ansvar För personskador eller skada på foremål till följd aven försummelse att iakta bestämmelserna ienna handbok.
5. Tillverkaren forbehäller sig rätten att njr som helst göraändringar på modellerna, oaktat de väsentliga egenskaper som beskrivs ienna handbook.
6. Installation och underhäll av utrustning for luftkonditionering somenna kan vara farligt aftersom det finns en trycksatt kylgas och spanningsförda elkomponenter inutienna typ av apparater.

Därför måste installation, Första uppstart och påfoljande faser endast utforas av behörig och kvalificerad personal.

1. Installationer som inte utförs i linje med de varninger som anges ienna handbook och användning utanfor de foreskrivna temperaturgranserna gör att garantin ogiltigforklaras.
2. Lopande underhäll av filter och allmän utvändig rengöring kan även utforas av användaren aftersom det inte innebar nagra svåra eller farliga moment.

3. Under montering och vid varje underhållsingrepp måste de sakerhetsförebyggande Åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti maskinen, iakttas. Dessutom måste alla de skyddsätgärder som ges av sunt fornuft och de sakerhetsbestämmelser som gäller på installationsplatsen följas.

4. Skyddshandskar och -glasögon måste alltid användas vid utförande av ingrepp på utrustningens kylsida.

1. Klimatanlaggningen fär inte installeras i miljöer dar det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), aller i lokaler dar det finns andra maskiner som genererar en stark källa till varme.

1. Vid utbyte av komponenter fär endast originalreservdeler fran OLIMPIA SPLENDID användas.

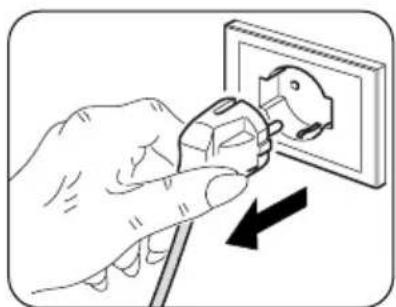

1. VIKTIGT!
   tt forebygga all risk for elchock ar det absolut nödvändigt att
   dra ut kontakten ur eluttaget innan elansluttingar och alla typ
   av rengöring och/eller underhällsmoment utförs på utrustningen.

1. Åska, bilar i narheten och mobiltelefoner kan orsaka felfunktioner. Koppla från enchetens elförsörjning i ett par sekunder och starta sedan om klimatanläggningen.

1. När det regnar reckommenderar vi att nätförsörjningen kopplas frän for att undvika skador till följd av áska.

1. Om,enheteninte anvands under en langre tidsperiod,eller om ingen vistas i det luftkonditionerade rummet,rekommenderar vi att nattforsorjningen kopplas fran for att undvika olyckor.

1. Använd inte flytande eller frätande rengöringsmedel für rengöring av,enheten,spruta inte vatten erler andra vatskor på encheten eftersom det kan skada plastkomponenterna uller t.o.m. fororsaka elstötar.

1. Blötainte ner encheten och fjärrkontrollen. an leda till kortslutning eller brand.

1. Vid felfunktion (till exempl: onormal ljud, tatsächlig lukt, rok, onormal temperaturökning, elektrisk dispersion osv.) ska natforsörjningen omedelbart kopplas frän. Kontakta er lokala Återförsäljare.

2. Lämna inte luftkonditioneraren igång under langre perioder om luftfuktigheten ar hög och om dorrar och fönster ar öppna. Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

1. Sattinte in aller dra ur strömkontakten medan,enheten ar i Funktion.Det finns risk for brand eller elstotar.

1. Rör inte vid (om i Funktion)produkten med våta händer. finns risk För brand eller elstötar.

SV-6

1. Placera inte värmaren eller andra apparater i narheten av nätkabeln. Det finns risk for brand ell er elstötar.

1. Var försiktiga sä att vatten inte tränger in i de elektriska delarna. an Förorsaka brand, skada på produit eller elstötar.

1. Oppna inte luftintagsgallret medan apparaten ar i drift. Det finns risk for att gora sig illa, fä en elstöt aller attprodukten skadas.

1. Blockera inte luftflödets in-ller utlopp; det kan skadaprodukten.

1. Sträck inte in fingrarna eller andra objekt i luftintaget eller -utloppet medan apparaten är i Funktion.

Vassa delar och delar i rörelse kan Förorsaka skador.

1. Drick inte vatten som slacker ut fran apparaten.

Det ar inte hygieniskt och kan orsaka allvarliga halsoproblem.

1. Vid lückage av gas frän andra apparater ska ni vädra omgivningen ordentlich innan luftkonditioneraren sätts igång.

2. Montera inte ned, utfor inte heller andringar på utrustningen.

3. Luft a omgivningen väl om den används tillsammans med en kamin osv.
4. Använd inte apparaten für annat an vad den ar avsedd für.
5. De personer som arbetar med och ingriper på en kylkrets ska ha lamplig certificering som utfärdsats av ett godkänt kontrollorgan som intygar deras kompetens att sakerthantera kylaggregat ienlighemed en bedömningsspecifikation som godkänts av bransch forbunden.
6. Slapp inte ut R410A-gas i atmosfären. R410A ar en fluorerad växthusgas med en faktor for global uppvärmningspotential (GWP) = 2088.

1. Den apparatus som beskrivs i denna handbok overensstämmer med foljande EU-forordningar.

ECODESIGN 2009/125/EG, 206/2012/EU
- ENERGIMÄRKNING 2012/30/EU, 626/2011/EU

och eventuellt paföljande upppateringar.

• Detta klimatanlaggningen innehäller fluorerade gaser. pecifik information angäende typen och mängden gas, se markskylten på encheten.
• Arbetsmomenten für installation, assistans och reparation av apparaten ska utforas av en certifierad tekniker.
• Arbetsmomenten für avinstallation och Återvinning avprodukten sku utforas av certifierade tekniker.
• Om det finns en anordning for lackagedetektering installerad i systemet maste det kontrolleras att det inte finns nagot lackage en gang om aret.
• När ni utför kontROLLER av att det inte finns nagra lassocage i enheden rekommenderas det att ni forett detailjerat register over alla inspektioner.

DENNA PRODUKT SKA ENDAST ANVÄNDAS I ENLIGHT MED DE SPECIFICATIONER SOM INDIKERAS I DENNA HANDBOK. EN ANNAN ANVÄNDNING ÅN DEN SOM SPECIFICERATS KAN LEDA TILL ALLVARLIGA OLYCKOR. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÁL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

0.5 - FÜRUTSEDD ANVÄNDNING

• Klimatanlaggningen ske endast anvandas for produktion av varm ell er kall luft (efter val) med det enda syfet att uppnå en bekvam temperatur i omgivningen.
• En felaktig använding av anlaggningen (utomhus och inomhus) med eventuella skador som fororsakas på personer, foremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.6 - RISKZONER

• Klimataggregaten fär inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), aller i lokaler där det finns andra maskiner som genererar en stark källa till varme, i narheten av en källa med saltvatten eller svavelhaltigt vatten.

• Använd INTE gas, bensin aller andra lättantändiga vätskor i nar-heten av klimatanlaggningen.

• Klimatanlaggningen har inte nàgon fläkt För intag av frisk luft i lokalen, vädra genom att öppna dörrar och fönster.

• Installera alltid en automatisk brytare och se till att det finns en särskild försörningskrets.

1 - BESKRIVNING AV APPARATEN

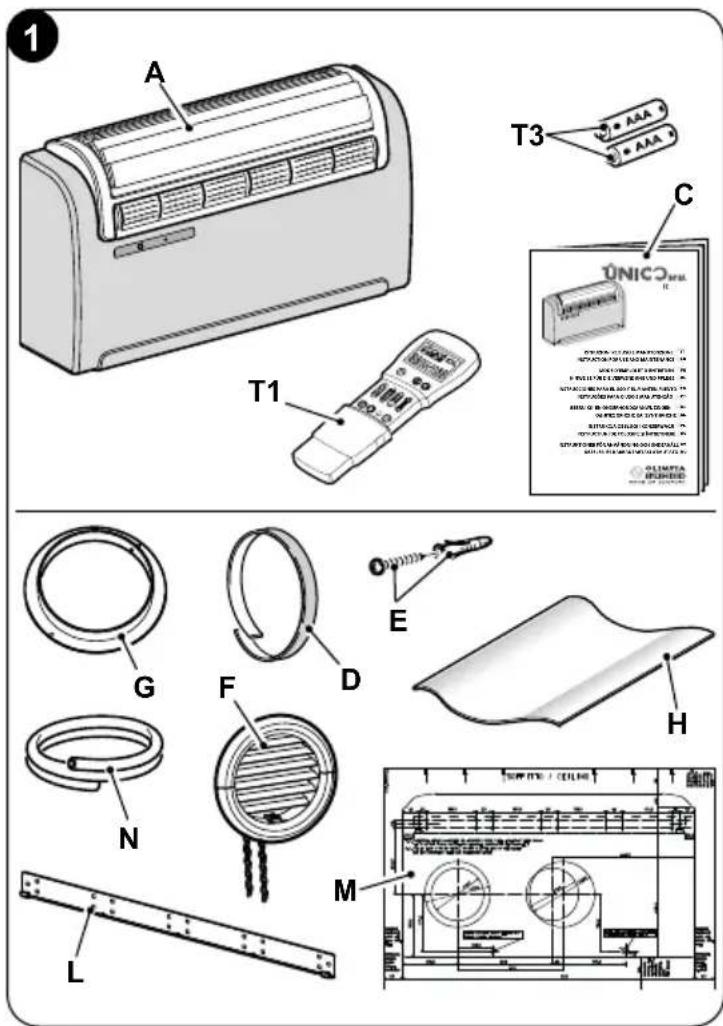

1.1 - LISTA OVER KOMPONENTER SOM LEVERERAS MED ANLÄGGNINGEN

Deenheter som klimatanlaggningen bestar av forpackas individueltikartongemballage. Emballagen kan transporteras som enskilda enheter for hand av två personer aller lastas på en transportvagn alla tillsammans, högst tre forpackningar dock aftersom det handlar om en inomhusenhet, eller enskilt nar det gäller en utomhusenhet. Innan ni börjar med monteringen ska ni försäkra er om att ni har alla encheterna nara till hands.

A. UNICO R-enhet
T1. Fjarrkontroll
C. Bruks- och underhãllsan-visningar + garanti
D. Isoleringstejp (2 st.)
E. Kitmed skruvar och pluggar
F. Yttre galler for till- och franluft inklusive kedjor och kit for installation av galler (2 st.)
G. Inre flans (2 st.)
H. Folie for vaggro (2 st.)
L. Hållare För feste i vöggen
M. Pappersmall for borrning av hal.
N. Kondensutloppsrö

SV-9

1.2 - MAGASINERING

Förvara Förpackningarna i ett slutet utrémme som ar skyddat mot vader och vind och placerade på plank eller på en lastpall.

VÄND INTE UPP OCH NED PÅ FÖRPACKNINGEN OCH PLACERA DEN INTE HORIZONTELLT

1.3 - MOTTAGANDE OCH UPPACKNING

Emballaget bestar av lampligt material och har forpackats av expertpersonal.

Enheterna levereras kompletta och i perfekt skick, trots detta sca ni gora foljande vid leverans for att kontrollera speditionens kvalitet:

a. Vid mottagande av emballagen ske ni kontrollera att forpackningen inte ar skadad. Om sa ar fallet ske ni ta emot varorna med forbehäll och ta foton av eventuella skador for att kunna visa de som bevis på skadorna.
b. Packa upp och kontrollera gentemot componentlistan att varje enskild del har levererats.
c. Kontrollera alla komponenterna sa att de inte har utsatts for skada under Transporten. Om sa ar fallet, sca ni meddela speditoren om de eventuella skadorna senast 3 dagarefter leveransen genom rekommenderat brev med framlaggande av fotobevis.
d. Var försiktig under uppackningen och installationen av anlaggningen.

Vassa delar kan fororsaka skada, var särskilt uppmärksam på vassa kanter på strukturen och på kondensatorns och Förångarens flänsar.

Ingen information angäende skador utrustningen utsatts for kan beaktas after 3 dagar fran leveransdatumet.

Domstolen i BRESCIA ar behörig vid eventuella tvister som kan komma att uppsta.

Spara Förpackningen atminstone under hela garantiperioden, for eventuella speditioner till assistanscentrum vid behov av reparation.

Kasta bort forpackningarna i enlighet med gallande lagstiftning for avfallsdispondering.

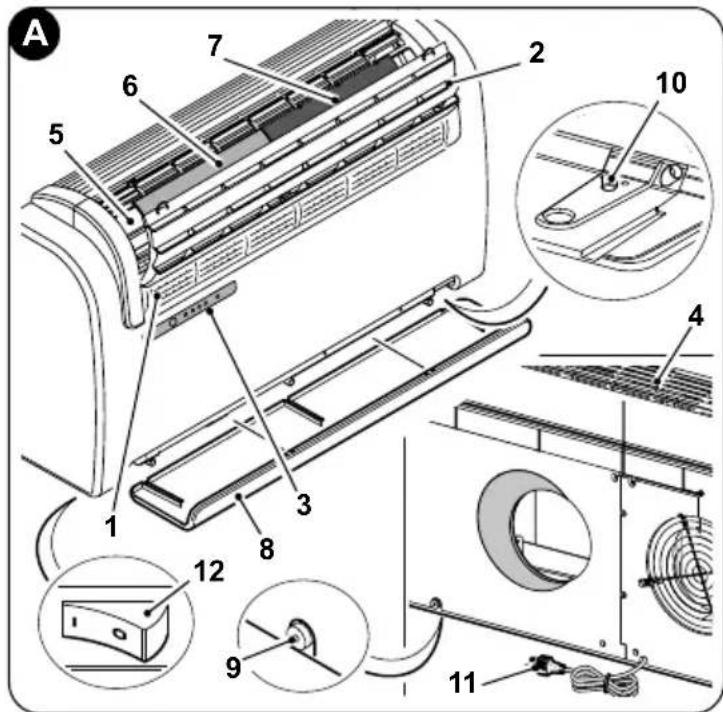

1.4 - BESKRIVNING AV APPARATENS KOMPONENTER (fig.A)

1. Frånluftsventil (Flap)
2. Luftintagsventil
3. Konsol Förvisning av Funktioner och larm
4. Luftintagsgaller
5. Luftfilter
6. Reningsfilter
7. Aktiv kolfilter
8. Undre skydd
9. Kondensavedling
10. Kondensavledning i nödläge
11. Nätkabel
12. Strömbrytare I/0

2 - INSTALLATION

2.1 - INSTALLATIONSLAGE

För en korrekt installation och optimal Funktionsprestanda, ska ni noga folja det som anges i den har handboken.

Fösummelse att tillåmpa de föreskrifter som indikerats, kan orsaka felfunktion i apparaten, frita foretaget OLIMPIA SPLENDID für allt garantiansvar och for eventuella skador på personer, djur aller foremål.

Det ar viktigt att elsystemet uppyller kraven i bestammelserna, overensstämmer med de uppgifter som indikeras i de tekiska specifikationerna och ar ordentlich jordad.

2.2 - LOKALENS STORLEK OCH EGENSKAPER DÄR KLIMATAN-LAGGNINGEN SKA INSTALLERAS

• Innan klimatanlaggningen installeras maste kylbehovet for sommaren (och for vintern på modeller med varmepump) avseende den berorda lokalen beraknas.
• Ju exaktare beräkningen ar besoin bättrekommen Produkten att kunna fungera.
• Hänvisä direkt till gällande lagstiftning for att kunna Göra beräkningen.

• För särskilt viktiga applikationer rader vi er att lasa varmetekniska specialstudier.

• Sāvitt det ar möjligt måste ni hur som helst försöka att begränsa de större varmebehoven med foljande försiktighetsåtgärder. På stora fönster som ar exponerade for solen ar det lämpligt att ha gardiner inomhus som kan dras forller annu bättre solskydd utomhus (persiennes, verandor, reflekterande tejp osv.). Den luftkonditionerade lokalen måste forbl stängd så lang tid som möjligt.

• Undvik att tända halogenlampor med hög energiförbrukning aller andra elektriska apparater som absorberar mycket energia (ugnar, Ångstrykjärn, kokplattor osv.).

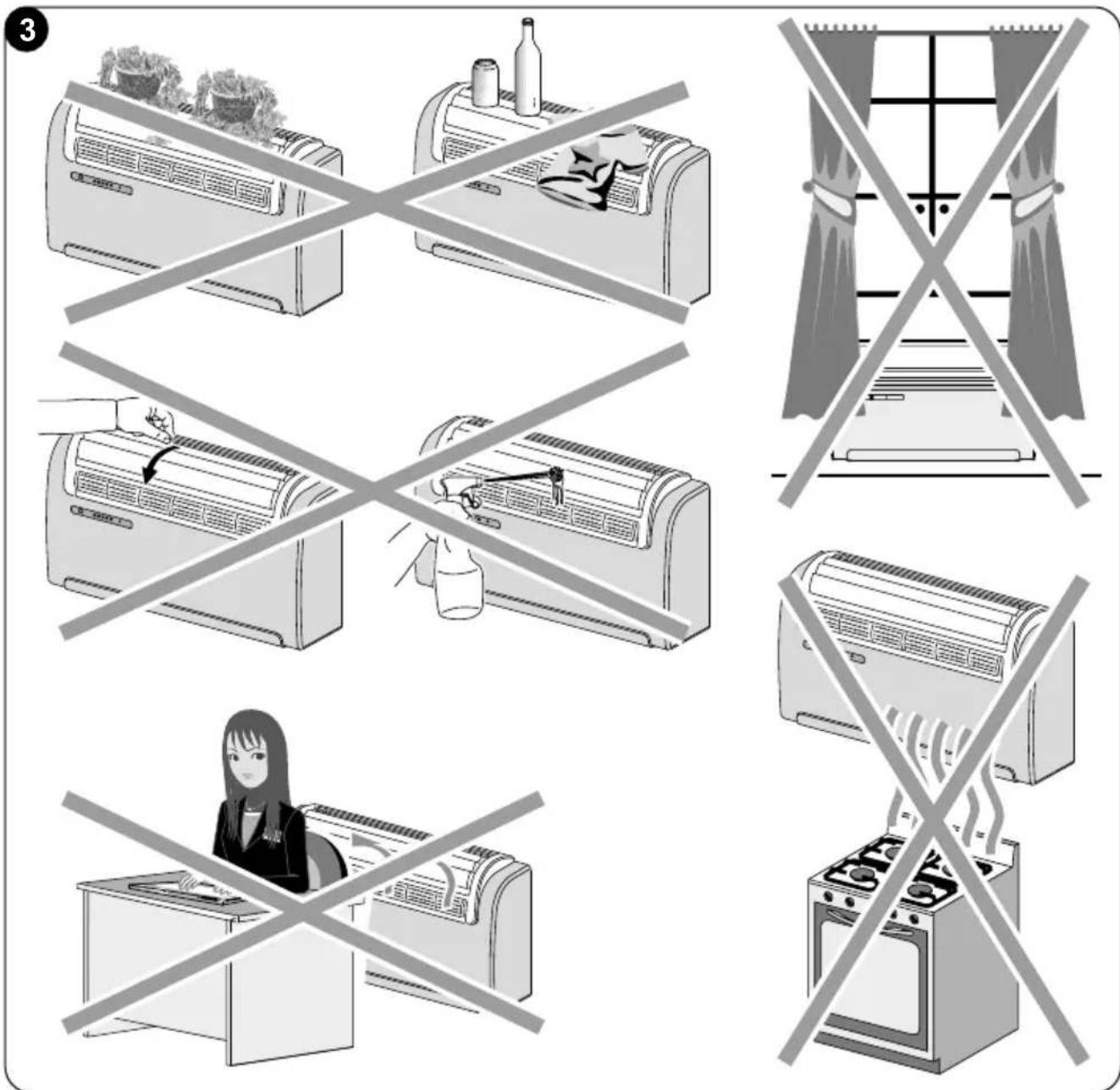

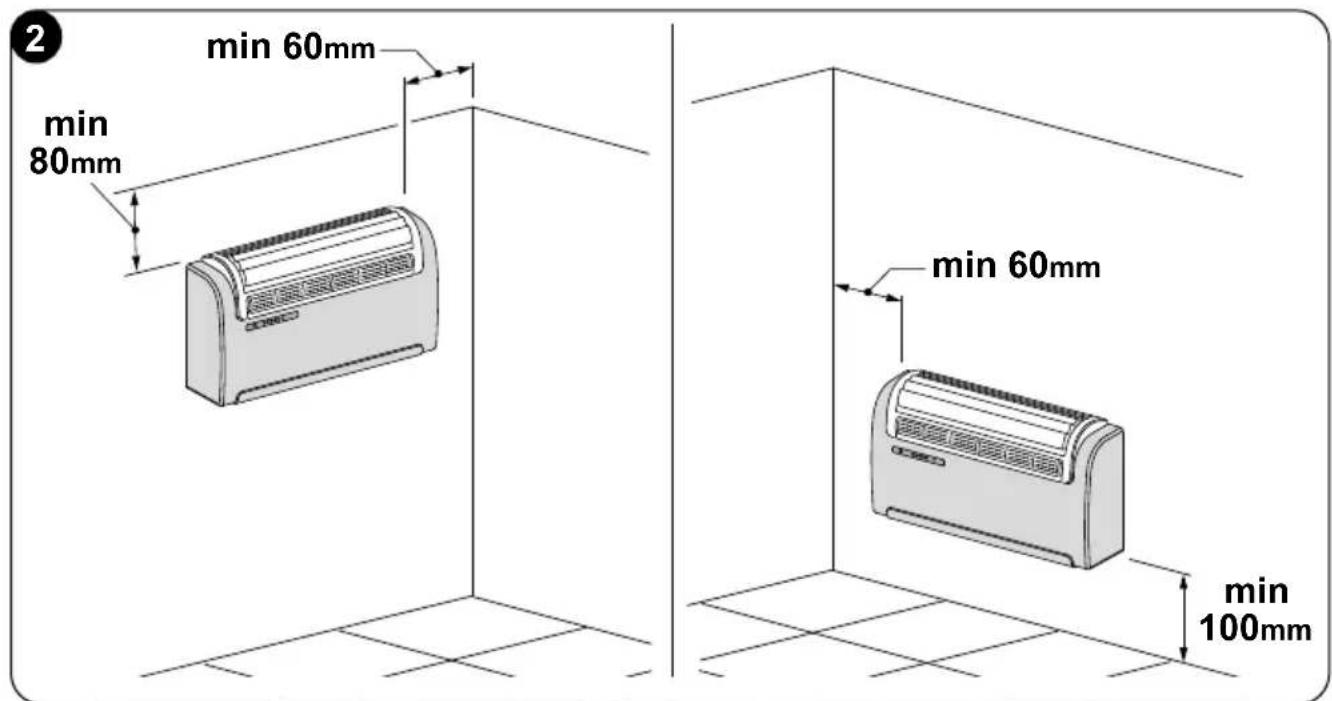

2.3 - VAL AV ENHETENS POSITION

For att uppnå bösta möjiga Funktion och undvika fel eller farotillstand, maste enchetens installationsplats inomhus uppfylla foljande krav:

a. Utsatt inte apparaten for varme eller angkallor (fig. 3).
b. Sakerställ att utrymmet till höger och vänster om,enheten ar minst 60~mm och minst 80~mm ovanfor,enheten (fig. 2).
c. Enhetens nedre ledning skara varaminst 100 mm frang golvet forlag vagginstallation. Vid vaggmontering hegt upp maste avstandet fran taket vara minst 80 mm (fig. 2).
d. Den vagg dar inomhusenheten ska fasas maste vara stabil, robust och lamplig for bara upp vikten.
e. Det ska vara möjigt att lämna ett nödvändigt utrymme runt encheten För eventuella underhällsingrepp.

SV-12

f. Det fär inte finnas hinder För en fri cirkulation av luften i den övre luftintagsdelen (gardiner, växter, Möbler) och För fränluften fram. Det kan orsaka sādan turbulens att anlaggningen inte kan fungera korrekt (fig. 3).
g. Spruta inte vatten eller nàgon annan typ av vätskor direkt på apparaten (fig. 3).
h. Apparaten fär inte vara placerad i att sändant lage att luftflödet ar riktat direkt mot personerna i narheten (fig. 3).
i. Forcera aldrig öppningen av luftavledningsflänsen (fig. 3).
I. Placera inte flaskor, burkar, kläder, blommor eller nàot annat objekt ovanpå luftintagsgallret (fig. 3).
m. Installera inte klimatanlaggningen direkt ovanpæ en hushållsapparat (tv-apparat, radio, kylskap osv.) aller ovanpæ en värmekälla (fig. 3).

Apparaten ske installeras vid en yttervagg.

När ni har identifierat den rätta platsen für installation av apparaten, i enlighet med tidigare{namenda kriterier, ske ni kontrollera att det inte finns barande strukturer aller system (balkar, pelare, hydraul- ledninger, elkablar osv.) pa de punkter dar ni sca borra halen som ar nödvändiga for installationen.

Kontrollera annu en gang att det inte finns nagra hinder for en fri luftcirkulation genom de hal som sca anvandas (växter och lov, brädbekländad, persienner, for tatt sittande galler aller spjälverk osv.).

2.4 - MONTERING AV ENHETEN

Rören fär vara HöGST 1 meter länge, de ská vara slāta invändigt och de fär inte vara BOjda.

De medfoljande gallerna ske anecdas aller galler med likvardiga egenskaper.

2.4.1 - Borra hal i väggen

Tva hal skarorrasivaggengforattenheten skakunna fungera,halen skavarabelagna enlgtmallenochvaravdiametern162mmeller 202mm

• Det gär att installerera encheten UNICO R istället für en UNICO EDGE- aller UNICO-enhetutan att äandra de hal som redan finns i väggen, med undantag for det lilla hålet for kondensutlopp. I sadant fall, sk a det isoleringsmaterial som eventuellt finns i fränluftsöppningen tas bort for att inte fösämra prestandan. Det behövs ett nytt hal även for fästhällarna.
• Borringen av hal i vagggen ske utforas med ett lampligt verktyg som underlattar arbetet och undviker skador eller overdrivna störningar for lunden.

Specialborrar (så kallade kärnborrar) med högt vridmoment och en reglerbar rotationshastighet enigt den haldiameter som sca borras ar de basta verktygen for att borra stora hal i viggen.

• För att undvika att det sprids mycket damm och skräpiomgivningen, kan kärnborrar kopplas till ett utsugningssystem vilket i huvudsak bestär av en dammsugare som sca anslutas till ett tillbehör (typ av sugkopp) som sca placera placeras i narheten av borpunkten.

Gör sā här für att borra hålet:

• Placera den medfoljande borrallen (M) mot vagggen och respektera minimiavständen fran taket, golvet och sidovaggarna som indikeras pa sjalva mallen och som kan hallas i ratt lage med tejp (Y) (fig. 4).
  Genom att anvanda en liters borr ellere n syl, rita halensmitt mycket forsiktigt innan de sedan borras (fig. 4).
• Borra de två halen for till- och franluft genom att använda en borrspets av en diameter på 202 mm (eller 162 mm) für kärnborren.

Hälen skaborras med en latt lutning nerät for att forbindra att det eventuelltkommen in vatten fran ledningarna (fig.5).

Den större delen av det bortagna materialet stöts ut utåt och var dārfor försiktig sä att det inte träffar personer eller objekt som star undertill. För att undvika sä gott det gär att den utvändiga putsen gär sönder sca ni vara mycket försiktiga;när ni borrar den sista delen av hålet och lättla lite på kärnborrens tryck.

• Borra halen som tidigare ritats ut for de pluggar som sca anvandas for faspthallarna (fig. 6).

SV-15

Tillverkaren kan inte hållas ansvarig För eventuella missbedömninger av Förankringens strukturella fasthet som Förberetts av installatoren.

Vi uppmanar er därfor att vara mycket försiktiga njr ni gör detta eftersom om det utförs på fel satt kan det leda till allvarligaskador på personer och foremål.

• Videnheter med värmepump for vilka det inte forutsetts ett kondensutlopp som ar inbyggt i viggen (se stycket 2.4.2), maste det borras ett hal som passerar i det lage som indikeras i halmallen for att möjiggöra avledning av själva kondensen.

2.4.2 - Förberedning av kondensutloppet

• For maskiner med varmepump skadet koplas ettkondensutloppsr (fig. 1 - ref. N) (medfoljer leveransen) till klimatanlaggningen som ske anslutas till ratt oppning (A) (fig. 7).

Innan luftutloppsröret fös in sca pluggen tas bort (B) (fig. 7).

En magnetventil garanterar kondensflodet fran det inre karlet nar maxnivan uppnas.

För maskiner med endast kylning kravs det en anslutning av roret for kondensavledning om det forutses en Funktion med laga utvändiga temperaturer (lagre an 23^
- Dräneringen sker genom tyngdkraft. Därfor ar detoundvikligt att utloppssledningen har en minimilutning vid varje punkt på minst 3% .

Roret som ske anvandas kan vara styvt ell er en slang med en inre diameter pa minst 16 mm.

• Om ledningen mynnar ut i att avloppssystem ske det foras in ett vattenlås innan roret leder ut i huvudavloppet. Vattenlåset ske vara beläget minst 300mm under enhetens inlopp (fig.8).

• Om dräneringsledningen tomm er ut i en behallare (dunk eller annat), ska ni undvika att dunken ar hermetiskt tillsluten och framfor allt att dräneringsroret forblir nedsankt i vattnet (se fig.9).
• Hålet (J) für genomlopp av kondens-röret ska alltid ha en lutning utåt (se fig.10).

Den exakta positionen rorinloppet skavara placerat i forhallande till enhetedefinieras pa halmallen.

Varforsiktig isaadant fall sa att det avledda vattnet inte fororsakar skador pa aller hinder for objekt erler personer.

Under vinterperioden kan det har vattnet bild isbelaggningar utvändigt.

När kondensutloppet koplas in sca ni vara mycket försiktiga sa att ni inte klämmer gummislangen.

Vid drift på vintern med temperaturer som är lika med eller under 0^ , skaniförsakra er om att kondensutloppsslangen ar skyddad mot frost for att garantera dräneringen.

Vid en langre tids drift på vintern med temperaturer som År lagre an -5°C, ska tillvalssatsen for uppvärmning av karet installeras.

2.4.3 - Montering av luftledninger och utvändiga galler

• Efter att ha borrat halen (med karnborren), ka ni fora in plastfolien (H) i dem som levereras med klimatanlaggningen (fig. 11).

Folien (H) ar forformad for halen pa 202 mm. For hal pa 162 mm sca ni klippa en remsa i folien pa 130 mm pa langden (fig. 11).

Plastfoliens langd ske vara 65 mm minre an vaggens.

• Rulla folien (H) och För in den i hålet och var noga med att skarvlinjen alltid ar vänd uppät (fig.11).

For att skara roret (H) racker det att anvanda en vanlig kniv (fig. 11-12).

Gör sá har für att positionera de utvändiga gallren:

a. Applicera packningen (D) pa vaggflansarna (G) genom att se till att de stammer overens med flansens ytterkant som visas i figur 13.

b. Fäst de två flansarna med 2 pluggar av en diameter på 6 mm med de två fästhålen i horisontellt lage (figur 14 - 15 - 16).

SV-18

c. For in fjäderns lilla ögla med langt skaat på pluggens pinne (på båda komponenterna) (fig.17).
d. Satt in de två pluggarna (med fjäder) fränd det utvändiga gallrets främre del till dess att de klickar på plats (fig.18) och fåst sedan de två kedjorna i fjädersn stora ögla.
e. Fatta tag i de två kedjorna kopplade till gallret med en hand.
f. Vik de utvändiga gallren och grip tag i dem med din fria hand i den viktadelen och strack in fingrarna inuti i de enskilda flansarna (fig.19).
g. For in Armen i roret till dess att det yttregallret skjuter ut helt.
h. Oppna upp gallret ingen och var noga med att halla fingrarna inuti flansarna.
i. Vrid gallret till dess att flansarna ar helt horisontella och med lutningen vand neråt.
I. Dra i kedjan och strack fjadern, haka sedan fast kedjans ring i sprinten rorgenomgangen for den inre flansen (fig. 20).
m. Kapa av de overflödiga maskorna på kedjorna med en tang.

Använd endast de medfoljande gallren (F), aller galler med likvärdiga egenskaper.

2.4.4 - Förberedelse av hal på maskinen

Vid användning av rör på 162 mm fär inte borttagningen från det bakre höljet ha gjorts.

SV-19

Vid användning av hal 202 mm, gör sa har:

a. Bryt av det bakre forformade skyddet med en tang (fig. 21-A).

b. Vrid sedan den del av skyddet som ske tas bort framåt och bakåt med handen till dess att den Återstående forformade delen bryts av (fig. 21-B).

c. Trimma det eventuella överskottet av isolering som ar kvar inuti hålet med en kniv (fig. 21-B).

B

2.4.5 - Placering av apparaten på fästhällare.

Verka pa de två halen som tidigare borrats (se fig. 6) och fäst stödhällarna (L) i vöggen med de medfoljande skruvarna som hör till pluggarna (E) (fig. 22).

After att ha kontrollerat
att fåstållarna ar ordentligt Förankrade i vöggen,
att forinställingarna for elanslutting och kondensavedning har forberetts (om det ar nödvändigt),

gär det att ansluta klimatanlaggningen.

Lyft upp klimatanlaggningen och fatta tag i den på bottens sideroch haka fastdenihallarna (L) (fig. 23).

Forattunderlatta fasthakningsmomentet ska du luta den nedredelen aningen i riktning motdig sjalv.

SV - 20

• Elanslutningen och fixeringen av kon-densutloppet sca goras med genom att satta en trakil eller annat liknande objekt mellan apparaten och vaggen for att skapa ett lampligt avstand (se fig. 24).
• När det är klart ska ni kontrollera att det inte finns nagra springor bakom apparentens baksida (Iden isolerande packningen ske sitta at ordentligt till vöggen) framforalli området for ledningarna for till- och fränluft.

2.4.6 - Elanslutning

Apparaten ar utrustad med en nätkabel med kontakt (anslutting av typ Y).

Vid användning av ett eluttag i narheten av apparaten behöver ni inte gora nagot annat an att satta in kontakten.

nnan klimatanlaggningen anslut ske ni forsakra er om att: nnings- och frekvensforsorjningsvardena foljer det som spe-cificeras i uppgifterna på markskylten som finns på apparaten (220-240VAC/50Hz).

• Försörnjingsledningen ar utrustad meden effektiv jordanslutting och ar av korrekt dimension for klimatanläggningens maxima aborption (minimitvärsnitt for kablar på 1,5mm2).
• Apparaten försörjs endast viaett uttag som ar kompatibelt med den medfoljande kontakten.

Ett eventuellt byte av nätkabeln ska endast utföras av behörig teknik service eller av personal med liknande kompetens.

Det ska finnas en lamplig omnipolar brytare kopplad till apparatens nattforsorjning i enlighet med de nationella installationsbestam-melserna. Ni maste i vilket fall kontrollera att elforsorjningen ar ordentligt jordad och har lampliga overbelastnings- och/eller kort-slutningssskydd (vi rekommenderar anvandning av en trog sakring av typen 10 AT aller andra anordningar med likvardiga Funktioner).

Gör sā här für att byta ut nätkabeln:

a. Dra av det undre höljet (gängat) (A) (fig. 25).
b. Dra av det övre höljet (gängat) (B) (fig. 25).
c. Lossa de 6 skruvarna som halle fast fronskyddet (fig. 26).
d. Avlagsna frontskyddet (C) (fig. 27) och ta bort höljet fran kopplingsdosan (D) (fig. 27).
e. Lossa kabelklamman (E) (fig. 27) och lossa fästskruvarna for uttagsplintens kabel (F) (fig. 27).
f. Dra av den befindliga kabeln och satt in dennya genom att folja samma forlopp.
g. Avlagsna trakilen pa maskinens baksida.
h. Last fast de tre kabelpolerna i uttagsplinten och dra at skruvarna (F) (fig. 27).
i. Lås fast kabeln med klämman (E) (fig. 27).
I. Stang kortets skydd (D) (fig. 27).
m. Satt tillbaka maskinens frontskydd med de sex skruvarna.
n. Satt tillbaka de två gangade skydden (övre och andere).

2.5 - KONFIGURATION AV HÖG/LÄG INSTALLATION

Enheten kan installereras bade i den nedre delen av vaggen (i narheten av golvet) och i den övre delen av vaggen (i narheten av taket).

SV-22

3 - ANVÄNDNING

3.1 - VARNINGAR

Installation och elanslutning av apparaten sca utforas av expertpersonal med behörighet som uppfyller kraven i gällande lagstiftning. Installationsinstruktionerna finns i det särskilda avsnittet ienna handbok.

Inget objekt aller strukturellh hinder (mobler, gardiner, vaxter, bladverk, spjalalusier osv.) färhindra det normala luftflödet bade fran de inomhus- och utomhusgallren.

• Luta er inte eller annu varre sitt aldrig på klimatanlaggningens hölje for att undvika allvarliga skador på de utvändiga delarna.

• Flytta inte fränluftsventilen manuell. För att utföra detta moment ske ni alltid använda fjärrkontrollen.

• Vid vattenlackage fran apparaten sca den omedelbart stängas av och nätförsörjningen sca kopplas fran. Ring sedan Nearmast auktoriserade servicecentrum.

• Under fonction i värmningsläge sörjer klimatanlaggningen periodiskt for att eliminera isen som kan bildas på det batteriet utomhus. Ienna situation fortsätter maskinen att fungera men den skickar inte varmluft till rummet.

Den har fasen kan vara fran 3 minuter till maximalt 10 minuter.

• Rengör luftfiltret regelbundet enligt beskrivningen i avsnittet om detta (4.1.2).

Apparaten fär inte installeras i lokaler)daret det uppstär explosiva gaser erler daret det finns fuktighet och temperaturer utanfor de maxgränser som fastställs i installationshandboken.

3.2 - BESKRIVNING AV SIGNALKONSOLEN

Till hoger högst uppe på maskinen sitter tryckknapparna och lysdioderna vars functiomer beskrivs nedan (4.3.3).

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN

Fjarrkontrollen som levereras med klimatanlaggningen ar det instrument som gör det möjigt att använda encheten på ett bekvämt sätt.

Det ar att instrument som sca hanteras forsiktigt och särskilt:

• Undvika att blöta ner den (den fär inte rengöras med vatten eller lämnas ute i väder och vind).
• Undvik att lata den falla ner på golvet eller HARDa stötar.
• Undvik att utsatta den for direkt solljus.

Fjarrkontrollen fungerar med infrarod tekologi.

• För inte in hinder mellan fjärrkontrollen eller klimatanlaggningen under användning.

• Om andra apparater med fjarrkontroll används i omgivningen (TV, stereoanlaggnaringar osv.), kan det uppsta störningar vilket kan leda till att den skickade signalen gär fölorad.

• Elektroniska lampor och lysör kan störa signalerna mellan fjarrkontrollen och klimatanlaggningen.
• Ta ut batterierna om fjarrkontrollen inte sca anvandas under en langre tidsperiod.
• Fjarrkontrollens display inaktiveras afterett par sekunder av inaktivitet,tryckpàn valfri knappfor att Återaktivera den.

3.3.1 -Isättning av batterierna (fig. 31)

For att satta in batterierna korrekt:

a. Dra av locket till batterifacet.
b. Satt in batteriet i det särskilda facket och se till att respektera den indikerade polariteten.

Var mycket noga med att respektera polariteterna som indikeras i botten av batterifacet.

c. Stang locket korrekt.

3.3.2 -Byte av batterierna

Batterierna skabytas ut när fjarrkontrollens display inte langre ar tydlig ellr den inte langre andrar klimatanlaggningens inställninger.

Använd alltidnya batterier och byt ut bada. Användning av gamla batterier aller en annan typ av batterier kan gora att fjärkrkontrollen inte fungerar som den ske.

Fjarrkontrollen fungerar med två alkaliska torrcellsbatterier på 1,5V (avtypenAAA.LR03) (fig. 31).

SV-24

After utbyte av batterierna ske fjarrkontrollens klocka justeras.

När de väl ar urladdade skā bàda batterierna bytas ut och kastas bort och lämnas in vid särskilda uppsamlingsställen erler i enlighet med lokala bestämmelser.

• Om ni inte anvander fjarrkontrollen under ett par veckor eller langre, ska batterierna tas ut. Eventuellt lackage fran batterierna kan skada fjarrkontrollen.
• Batteriernas genomsnittlga livslängd under normal användning ar ungefär sex manader. Byt ut batterierna nar "bip"-ludet for mottagning av commandot fran den inomhusenheten inte langre hör, aller om sandningslampan på fjarrkontrollen inte langre tänds.

Ladda inte och montera inte isär batterierna. Kasta inte batterierna i eld. De kan brinna eller explodera.

Om batterivatskan rinner ut på hud eller kläder skade tvättas noga med rent vatten. Använd inte fjarrkontrollen med batterierna som slackt. De kemiskaprodukterna i batterierna kan fororsaka brännskador aller andra hällsorisker.

3.3.3 - Placering av fjärrkontrollen

Häll fjärrkontrollen i ett sändant lage att signalen kan nà apparatens mottagare (maximalt avständ ar ungefär 8 meter - med laddade batterier) (fig. 32).

Om det finns hinder (möbler, gardiner, vaggar osv.) mellan fjarrkontrollen och apparaten reduceras fjarrkontrollens kapacitet.

3.4 - BESKRIVNING AV FJÄRRKONTROLLEN

Fjarrkontrollen ar granssettet mellan användaren och klimatanlaggningen och darüber for ar det viktigt att lara sig alla dess Funktioner, hur de olika kommandona ske anvandas och vad symbolerna som visas betyder.

3.4.1 - Beskrivning av fjärrkontrollens knappar

B1 Aktivering/inaktivering (standby) avenheten
B2 Valbefinnande-knapp (automatisch)
B3 Knapp for Funktionslaget nattkomfort (SILENT)
B4 Val av funktionslae -kylning > varmning > ventilation > avfuktning > automatisk
B5 Ökning/minskning aventilationshastighet
B6 Installng av klocka/programmering
B7 Minskning/okning av önskad temperatur/ klocka/programmering
B8 Aktivering/inaktivering av luftutlopp-sventilens svangande Funktion (inte tillgangligt forenna modell)
B9 Aktivering/inaktivering av luftväxlingsystem FREE COOLING (inte tillgängligt forenna modell)
B10 RESET-knapp
B11 Aktivering/inaktivering av program

3.4.2 - Beskrivning av fjarrkontrollens display

D1 Indikering av fläktens hastigkeit dess automatiska Funktionsläge (AUTO)
D2 Varmningslage
D3 Kyllage
D4 Avfuktningslage
D5 Luftvaxlingsfunktion (inte tillgangligt forenna modell)
D6 Nattfunktion (SILENT)
D7 Automatisk fonction
D8 Program 1
D9 Program 2
D10 Indikator for temperatur/klocka

3.5 - BESKRIVNING AV KLIKMATANLÄGGNINGENS FUNKTIONER

3.5.1 - Allman pascalogning och hantering av driften

• Fjarrkontrollen gör det möjligt att styra systemet.
  For att sända kommandona till klimatanlaggningen ske fjarrkontrollens främre del vara vänd i riktning mot enchetens konsol.
  Mottagningen av det skickade kommandot bekräfts genom avgivandet av en ljudsignal.
• Det största avstånedt mellan fjärrkontrollen och encheten är 8 meter För att kommando ske kunna mottas (med laddade batterier).

3.5.2 - Påslagning av apparaten

Sakerställ att strömbrytaren (12) är i läge "I".

• Tryck på knappen B1 på fjärrkontrollen for att aktivera klimatanläggningen.

3.5.3 -Avstängning av apparaten

Tryck på knappen B1 på fjarrkontrollen for att inaktivera (standby) klimatanlagninger.

Enhetens kontrollsystem ar forsett med att minne, ina inställningar går/Internalfor Förlorade nar encheten stängs av.

Vid en langre periods stopp ske encheten stangas av genom att koppla fran huvudströmbrytaren aller dra ut kontakten ur eluttaget.

3.5.4 - Funktion i laget "Kylning"

Genom att anvanda detta functionslage avfuktar och kyler enheten ner omgivningen.
- För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fiärrkontrollen till dess att symbolen D3 för detsamma visas på displayen.
- I det har funktionslaget går det att ställa in den önskade temperaturen och fläktens hastighet.

After tre minuter (som maximal tid) fraan aktiveringen av det hare funktionslaget

startaskompressornochenhen biorjar att sprida kalluft.

• Starten av kompressorn indikeras av att LED B (grön lampa) på konsolen tänds (fig.30).

SV-27

3.5.5 - Funktion endast i laget "Avfuktning"

Genom att anvanda detta funktionslage avfuktar encheten omgivningen.

Aktivering avenna Funktion ar särskilt användbar under mellansäsongerna, dvs. under de dagar (till exemple, nar det regnar) nar temperaturen pa det hela taget ar behaglig men den mycket höga fuktigheten ar lite besvärlig.

• I det här faktionslåget ignoreras både inställningen av omgivningstemperaturen och inställningen av fläktens hastighet som alltid visar sig motsvara minimihastigheten.
• Därfor forsvinner alla indikationer om temperatur och fläkthastighet på fjarrkontrollens (fig.E) display.
• För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D4 och den automatiska ventilationens symbol D1 visas på displayen.
• I det hare laget ar det normalt att apparaten fungerar intermittent.

3.5.6 - Funktion endast i laget "Ventilation"

• Genom användning av detta Funktionsläge utfor inte encheten nagon Åtgård varken for temperaturen eller for luftfuktigheten i omgivningen.
• För att aktivera detta Funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D1 für automatisk ventilation visas på displayen.

• I det hare funktionslåget, beroende på temperatureninne i lokalen och den önskade installda temperaturen, regleras systemets temperatur och fläktens hastighet automatiskt (med undantag För Funktion i låget "avfuktning").
• För att aktivera detta Funktionsläge trycker du flera gänger på knappen B2 på fjärrkontrollen till dess att symbolen D7 för detsamma visas på displayen.

3.5.8 - Funktion i laget "Värmning"

Genom att anvanda detta funktionslage varmer encheten upp omgivningen.
- För att aktivera detta Funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D2 för detsamma visas på displayen.
- I det hare funktionslaget går det att ställa in den önskade temperaturen och fläktens hastighet. Efter tre minuter (som maximal tid).FRAN aktiveringen av det här Funktionslaget startas kompressorn och encheten börjar att sprida varm luft.

• Starten av kompressorn indikeras av att LED B (grön lampa) på konsolen tänds (fig.30).

Enheten sörjer periodiskt für att frosta av batteriet. Under hela den här fasen skickar inte klimatanlaggningen varm luft ut i rummet även om de olica inomhusdelarna Förblir pâslagna med undantag För luftfläkten. När utomhustemperaturerna ar laga kan det uppsta fordröjningar i overgangen från lagsta hastighet till medel-ller maxhastighet frän det ögonblick som signalen skickas med fjarrkontrollen. Efter enchetens avstängning Förblir den interna fläkten i Funktion i ytterligare ett par sekunder och därefter stannar den och båda luftventilerna stågs.

På modeller utan värmepump erhälls "uppvärmnings"-laget genom aktivering av de elektriska motständen och fläkten.

I det har laget fungerar flakten pa maximal hastighet.

På modeller med värmepump erhälls "uppvärmnings"-låget genom aktivering av de elektriska motständen och fläkten eller via värme-pumpen. Aktivering av ett uller två system beror på avläsningen av utomhustemperaturen och hanteras autonomt.

3.5.9 - Kontroll av luftflödets riktning

• Inte tillganglig påenna modell.

3.5.10 - Kontroll av fläktens hastigkeit

Fläktens hastigkeit styrs via knappen B5 (på fjärkrontrollen).
Genom att tryck flera ganger pa den har knappen andras hastigheten foljande sekvens:

Lag > Medel > Hog > Automatism.

• Desto högre den installda hastigheten ar besoin större ar enhetens kapacitet, men den ar inte sà tystgående.

• Genom att ställa in hastigheten till Automatisk reglerar mikroprocessorn på encheten hastigheten automatiskt och häller den annu högre ju större skillnad det ar mellan temperaturen i omgivningen och den installda temperaturen.

• Hastigheten reduceras alltid automatiskt i takt med att omgivningstemperaturen Norway sig den installda temperature.
• I avfuktningslåget går det inte att styra hastigheten eftersom apparaten endast kan fungera på låg hastighet.

3.5.11 - Knapp for nattkomfort (SILENT)

• För att aktivera detta funktionsläge trycker du på knappen B3 på fjärrkontrollen på displayen visas symbolen D6.

• Aktiveringen av Funktionen nattkomfort SILENT gör det möjlgigt att erhälla manga olika resultat:

• gradvis ökning av den installda temperaturen under kylning

• gradvis minskning av den installda temperaturen for värmning (endast HP-modeller)

• reducing av apparatusens ljudnivå

• besparing av ström under natt Förbrukningen

• För aktivering av Funktionen nattkomfort måste ni Forst valja funktnslaget och den önskade temperaturen, aktivera sedan Funktionen nattkomfort genom att trycka på knappen B3.

• Knappen für nattkomfort bör idealiskt sett aktiveras precis innan ni gär och laggere.

• I kylläget bibehàlls den installda temperaturen i en timme after aktiveringen av knappen nattkomfort. Under de paföljande två timmarna ökas installningen gradvis, medan flaktens Funktion ar installd på låg hastighet.
• After den andra timmen ändras inte temperaturinställningen och flaktinställningen ytterligare.
• I uppvärmningslåget bibehàlls den installda temperaturen i en timme after aktiveringen av knappen nattkomfort. Under de påfoljande två timmarna minskas installningen gradvis, medan fläktens Funktion ar installd på låg hastighet.
• Efter den andra timmen andras inte temperaturinstallningen och flaktinstallningen ytterligare.
• Knappen für nattkomfort ar inte tillganglig für användning bara i avfuktning och ventilation.
• Knappen für nattkomfort ar kan uteslutas nar som helst (helst vid uppvaknande) genom att trycka på knappenigen B3.
• Nollställ nu temperaturinställningarna och fläktens hastighet som ställdes in innanenna Funktion aktiverades.

3.5.12 - Installng av timern

• Apparatens logik gör det möjlg tfor användaren att utnyttja tvø olica timer-program (se stycket 3.5.14), tack vare vilka encheten kan inaktiveras och aktiveras (eller vice versa) på önskade tider (till exempel, går det att aktivera den en kort stund fore forutsedd hemkomst for att komma hem till en behagligare temperatur i hemmet).
• Om du önskar använda dessa Funktioner skä du Först och främst ställa in den exakta tiden (se stycket 3.5.13) och)därefter ställa in timern på de önskade tiderna.

3.5.13 - Inställning av klocka och timer

For att stalla in tiden skanita fjarrkontrollen till hjalp sa har:

a. Tryck på knappen B6 (SET TIMER) till dess att indikationen für timmar h (D10) visas på displayen.
b. Med knapparna B7 (+ och-) ställer du in timme.
c. Tryck på knappen B6 till dess att indikationen För minutes m (D10) visas på displayen.
d. Med knapparna B7 (+ och-) ställer du in minuterna.
e. Tryck på knappen B6forall memorisera tiden och fortsätta med programmeringen av timern.

3.5.14 - Inställning av timerns tider (PROGR. 1 och PROGR. 2)

Det gär att ställa in ett eller bända timer-programmen.

For att ställa in apparatens aktiverings- och inaktiveringstider i de två programmen skau använda fjärrkontrollen och göra sá har:

a. Tryck en eller flera ganger på knappen B6 (SET TIMER) till dess att symbolen (D8a) (aktiveringstid För det 1:a programmet) visas på displayen.
b. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanlaggningen aktiveras.

Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.

c. Tryck en eller flera ganger på knappen B6 (SET TIMER). På displayen visas symbolism CD8b) (inaktiveringstid for det 1:a programmet).
d. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.
e. Tryck ingen på knappen B6 (SET TIMER). På displayen visas symbolen [1] (D9a) (aktiveringstid for det 2:a programmet).
f. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanlaggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.
g. Tryck ingen på knappen B6 (SET TIMER). På displayen visas symbolen (D9b) (inaktiveringstid För det 2:a programmet).
h. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.
i. För att gå tillbaka till det normala Funktionslaget trycker du en aller flera gänger på knappen B6 (SET TIMER) till dess att alla symbolerna fürenna inställning släcks på displayen.

44

SV-32

3.5.15 - Aktivering och inaktivering av timern

När timerns program väl har ställts in går det att aktivera dem erler ej after behov. Aktiveringen kan avse ett av de två programmen eller båda.

I synnerhet, varjegang som knappen B11 (aktivering av programmen)trycks in andras situationen enligt foljande:

• Aktivering endast av det 1:a programmet.
• Aktivering endast av det 2:a programmet.
• Aktivering av det 1:a och det 2:a programmet.
• Inaktivering av båda programmen.

3.5.16 - Aterställning av fjärrkontrollens alla Funktioner

Genom att trycka på knappen B10 (RESET) nollställs fjarrkontrollens alla inställninger. Detta gör att alla timerns tidsinställninger som har sparats i fjarrkontrollen annulleras och fjarrkontrollen Återställer alla fabriksinställningarna.

Genom att trycka på knappen B10 på displayen visas alla de symboler som indikeras i och gör det på sä satt möjligt att kontrollera själva displayens integritet.

3.5.17 - Hantering av apparaten om fjarrkontrollen inte ar tillganglig

Om fjarrkontrollen tappas bort, batterierna laddas ur ell er vid felfunktion, kan klimatanlaggningen endast fungera i automatiskt lage genom atttrycka pa mikrobrytaren som sitter under hålet pa konsolen med ett vasst objekt.

For att stanga av klimatanlaggningen trycker du pa mikrobrytaren igen.

Frän det ögonblick som fjärrkontrollen blir tillganglig ingen, ska den normala kontrollen av klimatanlaggningen Återställas genom att ge ett valfritt kommando via fjärrkontrollen.

3.6 - RÄD FÖR ENERGIBESPARING

• Håll alltid filtren rena (se kapitlet om underhäll och rengöring).
• Hall dorrarna och fönstren stängda i lokalen som ska luftkonditioneras.
• Undvik att solljus trangler in i rummet (vi reckommenderar att ni anvander gardiner, drar ner spjalalusierna eller stanger persiennerna).
• Täpp inte till encheternas luftflödesvögär (i in- och utlopp). Utöver att anlaggningen på sätt inte uppnpr en optimal kapacitet, äventyrar det även dess korrekta Funktion och risk För irreparabla fel på encheten.

4 - RENGÖRING OCH UNDERHÄLL

Innan ni gär vidare med nàgon typ av underhälls- och rengöringsinggrepp ska ni alltid försäkra er om att ha stängt av anlaggningen med hjälp av fjarrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrytairen höGST upp i lage "0" OFF).

Rör inte vid enchetens metalldilar nar luftfiltren tas ut. mycket vassa. Risk För skärskador eller sare.

4.1 - RENGÖRING

4.1.1 - Rengöring av apparaten och fjärrkontrollen

Använd en torr trasa für att rengöra apparaten och fjärrkontrollen (fig. 33).

Det gär att använda en trasa fuktad med kallt vatten for att rengöra apparaten om den ar mycket smutsig.

Sugupp mellan inloppsgallren och luftutloppet (fig.33).

Använd inte en trasa som behandlats med kemiska medel aller som År antistatisk for att rengöra apparaten. Använd inte bensin, Lossningsmedel, polermedel eller liknande rengöringsmedel.

Denna typ avprodukter kan gora att plastytorna går sönder eller deformeras.

SV-34

For att garantera en effektiv intern luftfiltrering och en god fonction av klimatanlagg-ningen maste luftfiltret rengöras periodiskt aller Near LED A (rod lampa) pa encheten tands. Luftfiltret sitter i den övre delen av apparaten.

Filterutdragning:

a. Koppla frän apparatens elforsörjning.
b. Stäng av encheten och vänta tills luftintagsventilen stängs.
c. Lyft upp luftintagsgallret manuellt (3) (fig. 35).
d. Lyft upp filtres främre del (F) och dra det helt lätt mot dig (fig. 35).
e. Ta bort de två extra filtren fran filterenheten (F) (fig. 36): (gront reningsfilter ref. F1 - svart aktiv kolfilter ref. F2).
f. Tvatta och torka alla filtren ordentligt.

Återmontering av filtret:

g. För in encheten För aktiv kol (F2) på filterenheten (F) genom att lasa fast det på de särskilda flikarna (X1) (fig. 36).
h. Satt in reningsfiltret (F1) på den Första tappen på filterenheten (X2), draätt i det och lås fast det på de andra två tapparna (X3) (fig. 36).

i. Montera tillbaka filterenheten (F) genom att in den bakre fliken i gallret (fig. 37).
1. Stang luftintagsgallret manuelltigen (3) (fig. 37).

For att inaktivera LED A (om tänd) after att ha rengjort och satt tillbaka filtren, ska ni elansluta encheten genom att trycka en kort stund på Återställningsknappen H med hjälp av ett vasst foremål.

Detta Återställer varningen om behovet av filterrengöring.

4.2 - UNDERHÄLL

Om ni forutser att inte anvanda apparaten under en langre tidsperiod, gor sa har:

a. Nollställ luftkonditioneraren och koppla från forsörjningen.
b. Ta ut batterierna ur fjarrkontrollen.

Försök inte att reparera apparaten själva.

4.2.1 -Periodiskt unterhäll

Klimatanlagngingen har utformats sa att det lopande underhallet reduceras till ett minimum.

Faktum ar att det endast de rengöringsmoment som räknas upp nedan behöver utforas:

• Rengöring eller tvättning av luftfiltret varannan vecka eller varje gäng som den relativa röda lysdioden tänds (arbetsmoment som kan utforas av användaren, se användarhandboken).
• Rengöring av kondensbatteriet och av kondensens hanteringssystem.

Denna typ av arbetsmoment ske utforas periodiskt av behörig tekniik personal och med en frekvens som ar beroende av installationsplatsen och användningens intensitet. Beroende på mängden av smuts kan ni begränsa er till en torrengöring (genom att blåsa med en batterikompressor och kar och rengöra med en mjuk borste och vara noga med att inte deformera flänsarna) eller utföra en mer genomgående rengöring, även en tvätt med särskilda rengöringsmedel.

4.2.2 - Uttömming av kondensvatten vid nödläge

Om det skulle uppsta fel i kondensvattenhanteringssystemet stannarklimatanlaggningen och rapportearlarmstatus genom att LED A,LED B och LED C (fig.30).Tands intermittent

For att kora maskinen tillfälligt i vanttan på att supporttjänsten anländer går det avleda vattnet med foljande enkla moment (fig. 37):

Innan ni går vidare sca ni alltid försäkra er om att ha stängt av anlaggningen med hjälp av fjarrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrbrytaren högst upp i lage "0" OFF).

a. Ta av locket (6a) och var noga med att forst stalla en stor behallare darunder (minst fem liter) for att samla upp vattnet.

b. Närfelethar atgärdatskommen supporttjansten att sörja for att stanga avledningsledningen ingen.

4.3 - DIAGNOSTIK, LARM OCH FEL

4.3.1-Felsökning

För användaren ar det mycket viktigt att kunna kännaigen eventuella avvikelser aller Funktionsfel vad gäller apparatens Förutsedda beteenden i dess normala drift. De vanligaste felen kan användaren dessutom själv,enkelt Åtgärda (se stycket 4.3.4: Fel och Åtgärder).

Für alla andra signaleringar (se stycket: 4.3.3) det ar alltid nödvändigt att kontakta teknik service"

Varje försök till reparation som utförts av icede behörig personal gör att garantin omedelbart upphör att gälla.

4.3.2 - Funktionaspekter som inte ska detraktas som fel

Under normal Funktion kan foljande uppst:

a. Kompressorn startar inte om innan en viss period har (cirka tre minutes fran foregående stopp).

• I apparatusens Funktionsgik har det forutsets en fordrojning mellan ett kompressorstopp och dess påfoljande omstart for att skydda kompressorn fran alltfor frekventa aktiveringar.

b. Under drift avenheterma med varmepump i varmningsfasen kan spridningen av vamp luft ske ett par minuter after aktiveringen av kompressorn.

• Om fläkten skulle starta samtidigt som kompressorn säkommen det under de Första driftsminuterna att flöda ut overdrivet mycket kall luft i omgivningen (vikket kan vara störande for personerna i rummet) aftersom apparaten annu inte ar i fullt driftsläge.

4.3.3 - Konsolens ljussignaler

Om klimatanlaggningen blockeras
tänds lysdioderna für Att ge signal
om larm enligt tabellen "TAB1".
Kontakta ett Olimpia servicecent

H Serviceknapp (RESET).

G Infrarod mottagare.

Tabell "TAB1"

BESKRIVNING	LED D grön	LED C gul	LED B grön	LED A röd
Övertemperatur i inre värmeväxlare (HTI) OFF	OFF ON * OFF
Övertemperatur i yttre värmeväxlare (HTE) OFF	OFF ON * ON *
Fel på yttre temperaturmätare (kortslutning) (TFS7)	OFF ON * OFF	OFF
Fel på yttre temperaturmätare (öppen krets) (TFS8)	OFF OFF	ON *
Felfunktion i inre fläkt (SV) OFF ON * OFF ON *	OFF
Otilräcklig temperatur i värmeväxlare (CF/ RL)	OFF ON * ON *	OFF
Max. nivå av kondensat (OF) OFF ON * ON *	ON *
Ogiltiga EEprom-parametrar (CKS) ON * OFF	OFF OFF
Fel på omgivningstemperaturmätare (kort-slutting) (TFS1)	ON * OFF ON *	OFF
Fel på omgivningstemperaturmätare (öppen krets) (TFS2)	ON * OFF ON *	ON *
Fel på den inre värmeväxlerens temperatur-mätare (kortslutning) (TFS3)	ON * ON * OFF	OFF
Fel på den inre värmeväxlerens temperatur-mätare (öppen krets) (TFS4)	ON * ON * OFF	ON *
Fel på den yttre värmeväxlerens temperatur-mätare (kortslutning) (TFS5)	ON * ON * ON *	OFF
Fel på den yttre värmeväxlerens temperatur-mätare (öppen krets) (TFS6)	ON * ON * ON *	ON *
ON: tänd lysdiod - OFF: slätt klysdiod - * Blinkar

4.3.4 - Fel och atgärder

Felfunktion Orsak	Vad behöver gös?
Apparaten startar inte Strömavbrott Vänta tills strömmen Återställs.
Enheten har kopplats früströmförsörjningen.	Kontrollera att kontakten ärinsatt i vagguttaget.
Strömbr Bryantaren (12) är i länge "0"	Ställ strömbr Bryantaren (12) i länge "I"
SäkringenEller termoskyd-det Är utlöst.	Byt ut säkringen aller Återställ termoskyddet.
Fjällkontrollens batterierkan vara urladdade.	Byt ut batterierna.
Den tid som ställts in med timern kan vara felaktig.	Vänta eller annulleratimerns inställning.
Apparaten kyler inte/värmer inte tillräckligt	Felaktig temperaturin-ställning.	Ställ in temperaturen påkorrekt sätt. Konsultera kapitlet "Användning av fjällkontrollen".
	Luftfiltret är smutsigt. Rengör luftfiltret.
	Dörrarna eller fönstren är öppna.	Stäng dörrarna eller fönstren.
	Uttagen für de inomhus-eller utomhusenheternas inlopp-ller utloppsluft är blockerade.	Ta Först bort tilltäppning-arna och starta sedan om anlaggningen.
Om problemeteinehar atgårdats,kontaktanärmaste teknik servicecentrum.Tillhandålla detaljerad information om felfunktionen och om enchetsmodellen.

0 - ALTALÁNOS INFORMÁCIÖK 3

0.1 - SZIMBOLUMOK 3
0.2-SZERKESZTOI PIKTOGRAMOK 3
0.3 - ALTALANOS FIGYELMEZTETESEK 5
0.4-MEGJEGYZESEKAFLUOROSGAZOKHOZ 8
0.5 - RENDELTETÉSSZERÜ HASZNÁLAT 8
0.6-KOCKAZATI ZONAK 8

1 - A BERENDEZÉS LEÍRÁSA 9

1.1-A KISZALLITOTT ALKATRESZEK JEGYZEKE 9
1.2 - TÁROLÁS 10
1.3 - ATVETEL ES KICSOMAGOLAS 10
1.4 - A BERENDEZÉS ALKATRÉSZEINEK LEIRÁSA 11

2-TELEPITÉS 11

2.1-TELEPITÉSIMOD 11
2.2 - A LEGKONDICIONALO BERENDEZES TELEPITÉSI
HELYSEGÉNEK MÈRETEI ÉS JELLEMZÖI 11
2.3 - AZ EGYSEG HELYZETENEK VALASZTASA 12
2.4 - AZ EGYSEG OSSZESZERELESE 14
