MANUAL DE USUARIO Unico R OLIMPIA SPLENDID

INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO ES

2.1 - MODO DE LA INSTALACION 11
2.2 - DIMENSIONES Y CHARACTERISTICAS DEL LOCAL EN EL CUAL SE DEBE INSTALAR EL CLIMATIZADOR 11

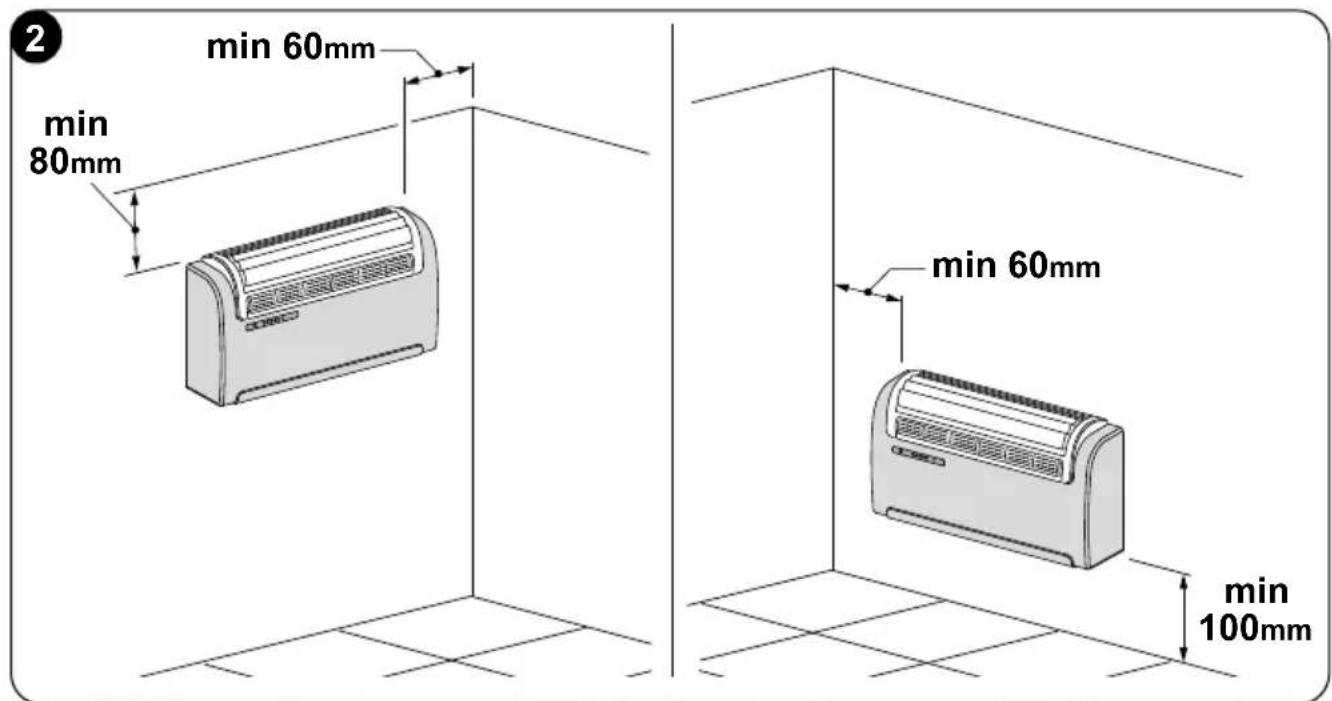

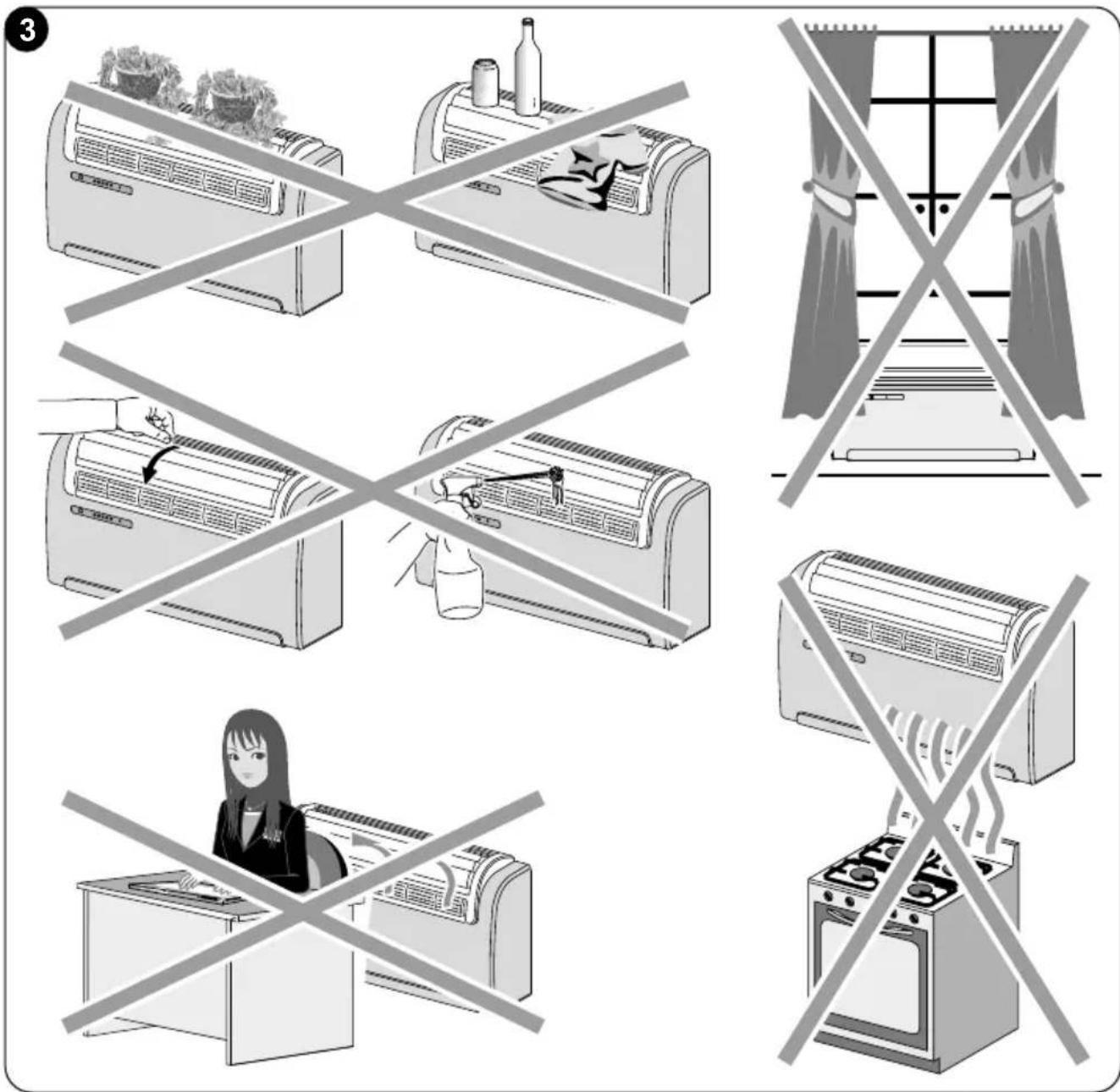

2.3 - ELECCION DE LA POSICION DE LA UNIDAD 12
2.4 - MONTAJE DE LA UNIDAD 14

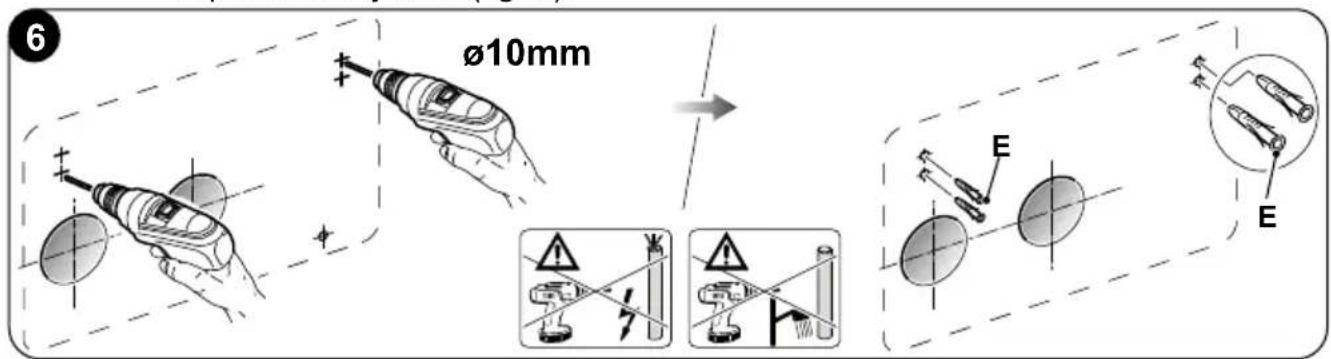

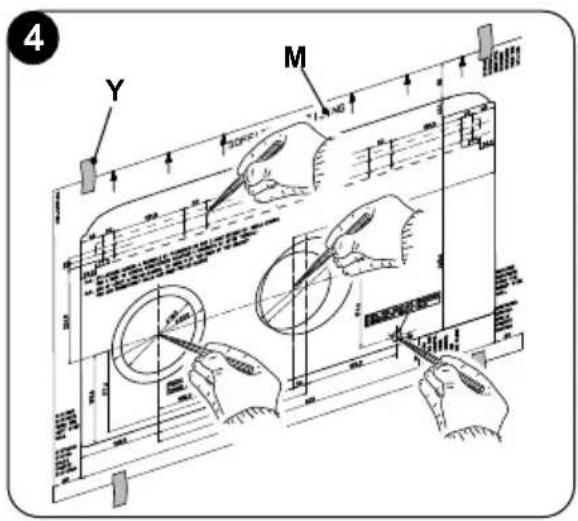

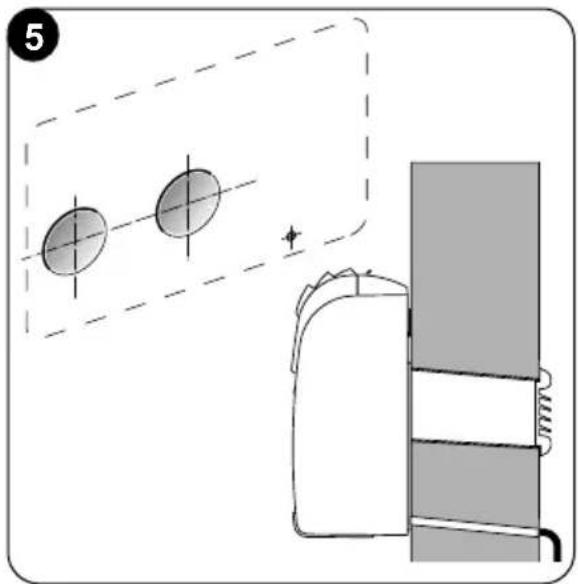

2.4.1 - Perforación de la pared 14

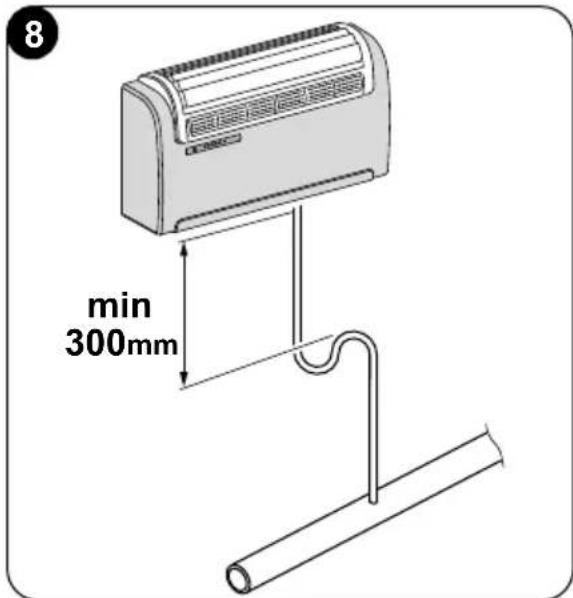

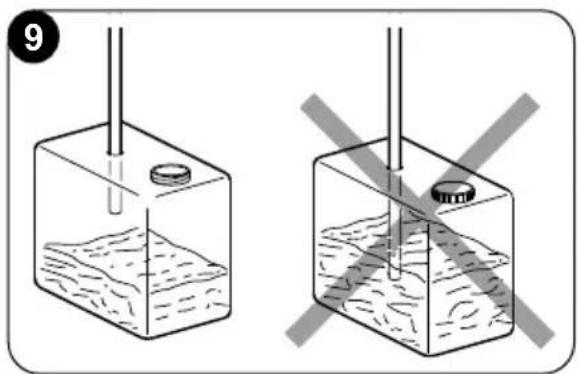

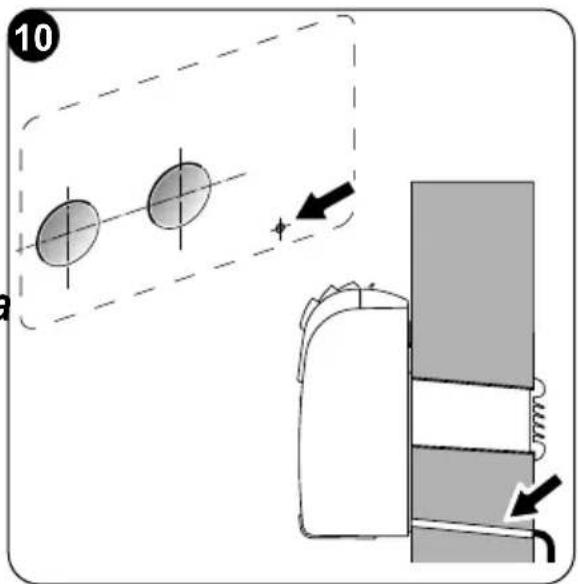

2.4.2 - Preparación de la descarga de condensación 16

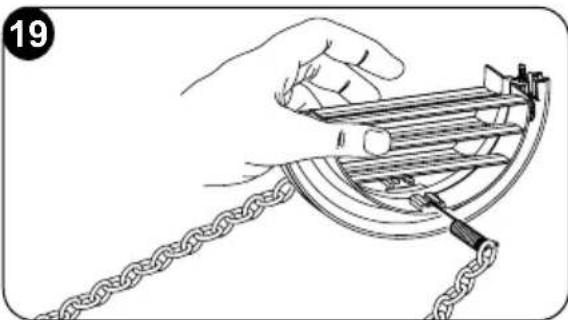

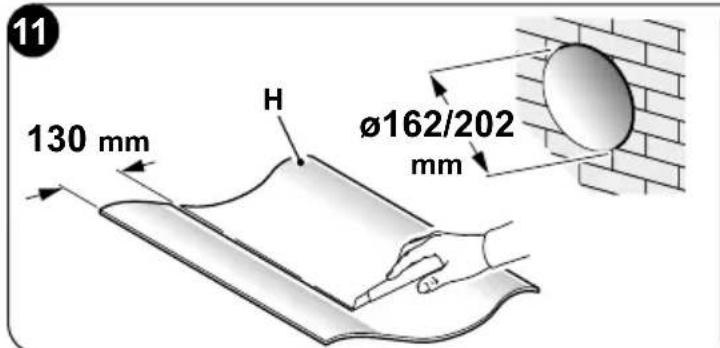

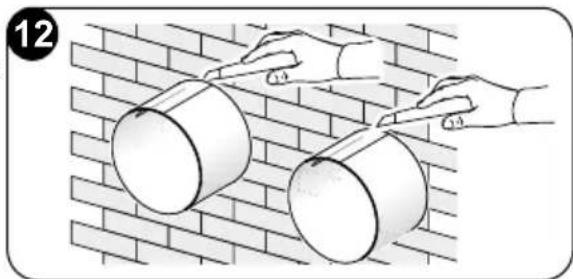

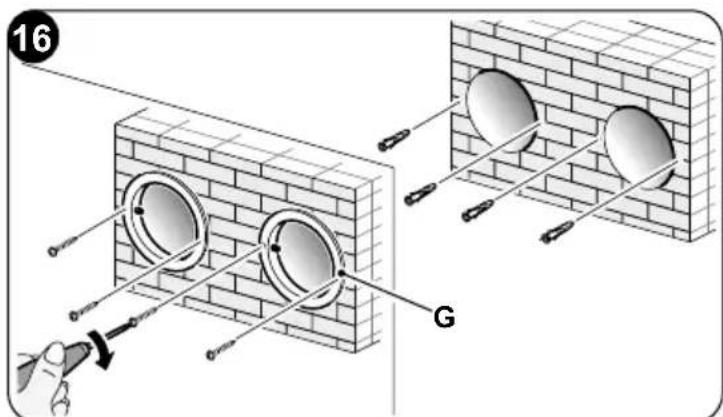

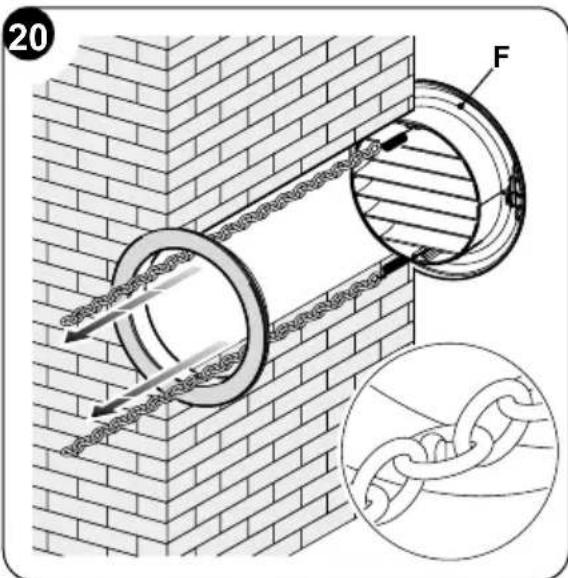

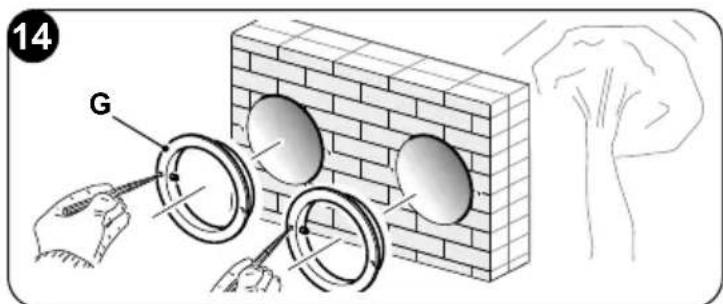

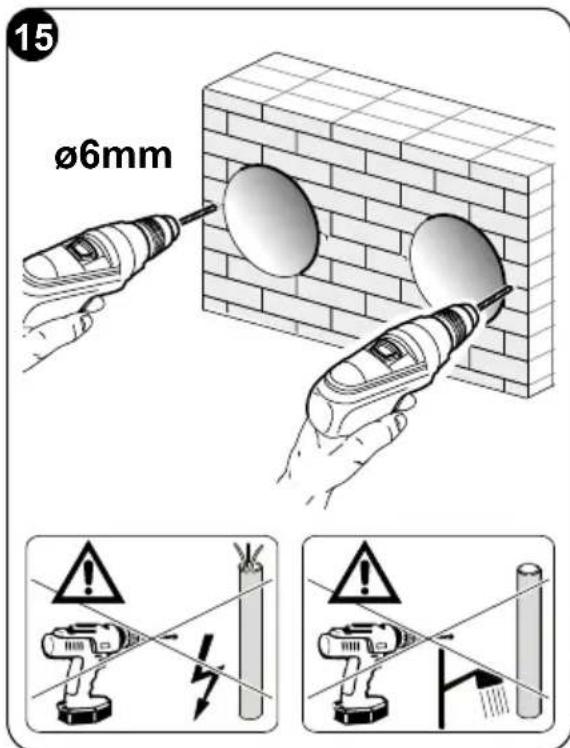

2.4.3 - Montaje de los conductos de aire y de las rejillas externas 17

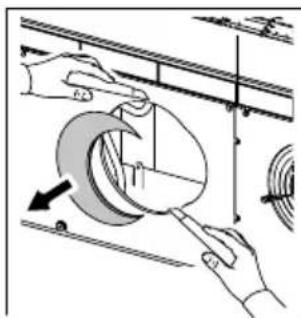

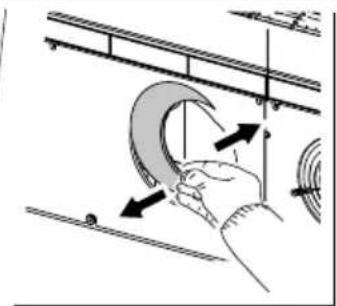

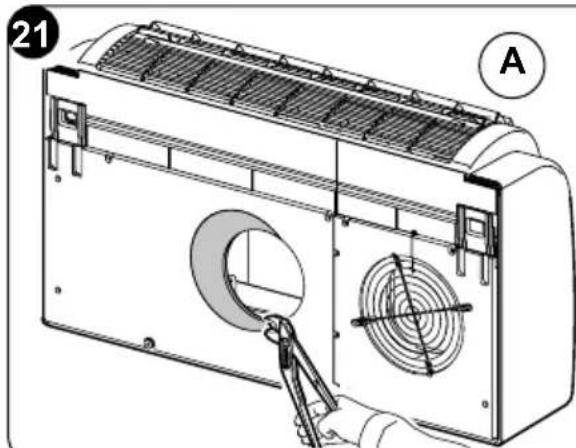

2.4.4 - Preparación de los orificios en laquina 19

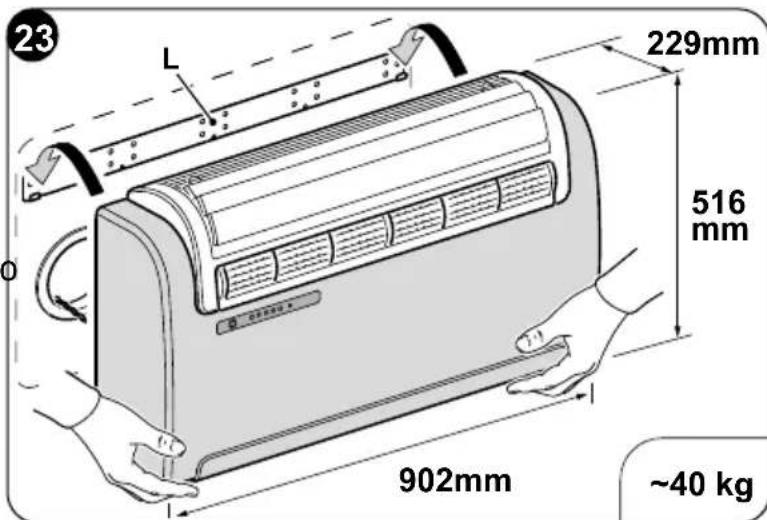

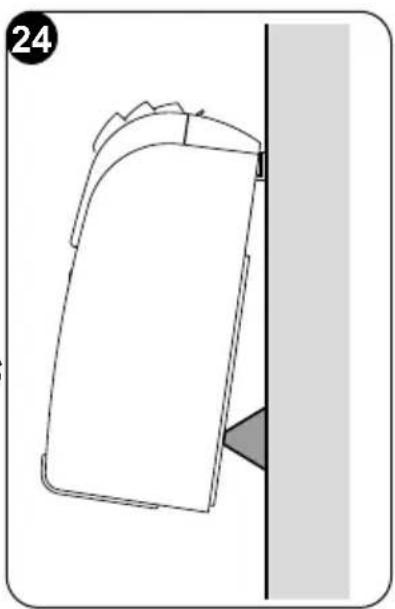

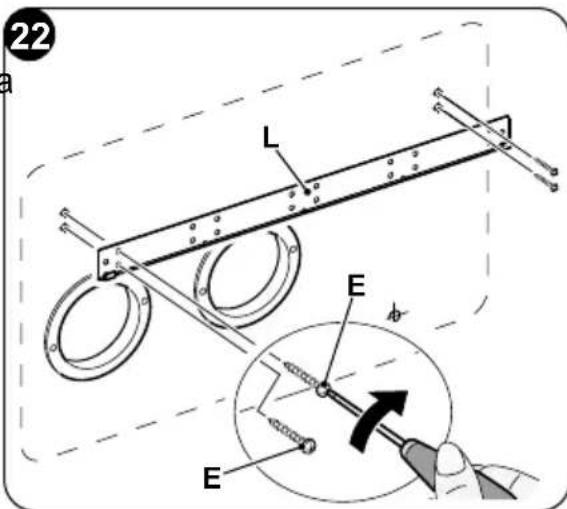

2.4.5 - Posicionamento del dispositivo en los soportes de anclaje 20

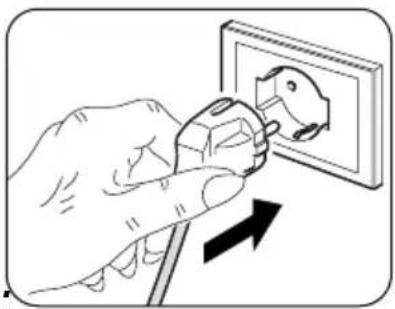

2.4.6 - Conexión eletrica 21

2.5 - CONFIGURACION INSTALLACION ALTA/BAJA 22

3 - USO 23

3.1-ADVERTENCIAS 23
3.2 - Descripción de la consola de visualización 23
3.3 - USO DEL MANDO A DISTANCIA 23

3.3.1 - Insercion de las pilas 24

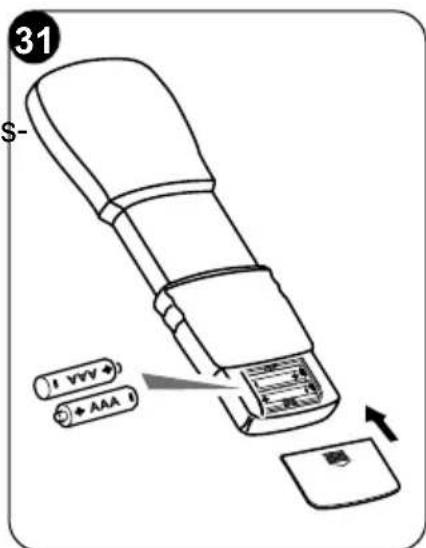

3.3.2 - Substitución de las pilas 24

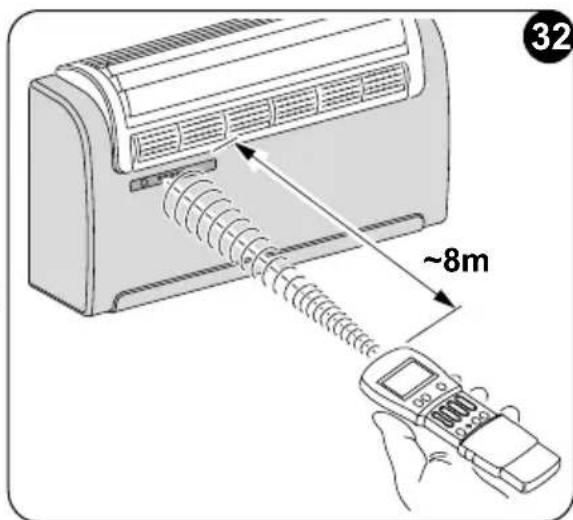

3.3.3 - Posicion del control remoto 25

3.4 - DESCRIPCION DEL MANDO A DISTANCIA 25

3.4.1 - Descripción de las teclas del mando a distancia 26

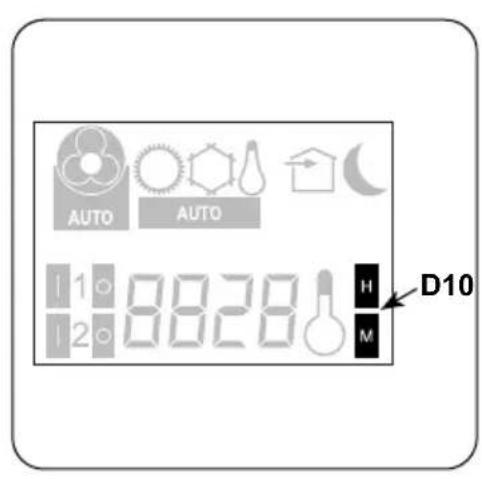

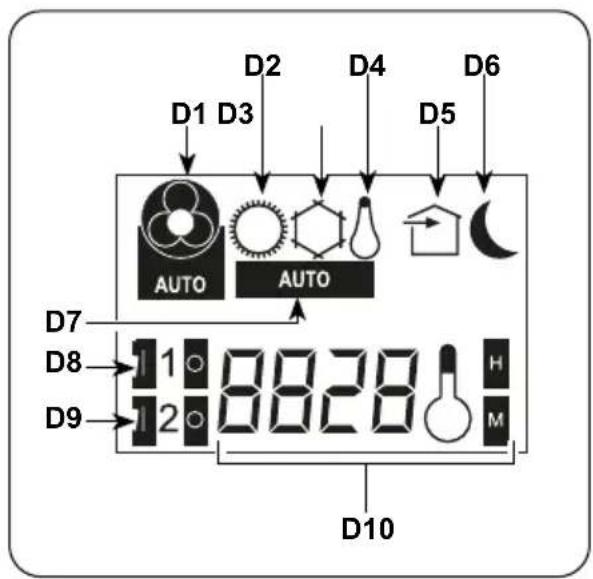

3.4.2 - Descripción de la pantalla del mando a distancia 26

3.5 - DESCRIPCION DE LAS FUNCiones DEL ACONDICIONADOR 27

3.5.1 - Encendido general y gestion de funciona . 27
3.5.2 - Arranque del aparato 27
3.5.3 -Apagamento del aparato 27

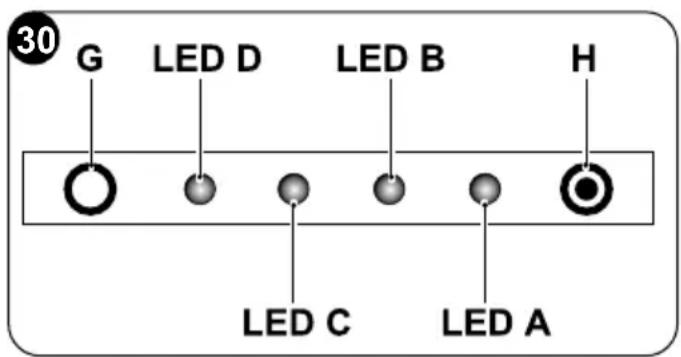

3.5.4 - Funcionamento solo en modo "Enfriamento" 27
3.5.5 - Funcionamento solo en modo "Deshumidificacion" 28
3.5.6 - Funcionamento solo en modo "Ventilacion" 28
3.5.7 - Funcionamento solo en modo "Bienestar" (Automático) 28
3.5.8 - Funcionamento solo en modo "Calentamento" 28
3.5.9 - Control de la direction del flujo de aire 29
3.5.10 - Control de la velocidad del ventilador 29
3.5.11 - Tecla SILENT 30
3.5.12 - Configuración del temporizador 31
3.5.13 - Configuración del reloj y del temporizador 31

ES-1

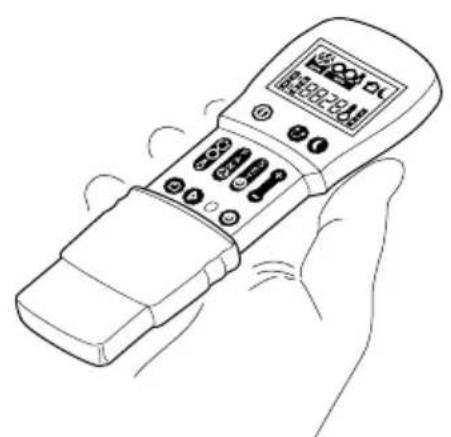

3.5.14 - Configuración de los horarios del temporizador (PROGR. 1 y PROGR. 2)...................................32
3.5.15 - Activación y desactivación del temporizador 33
3.5.16 - Reset de todas las functions del mando a distancia 33
3.5.17 - Gestión del aparato en caso de no disponibiliad del mando a distancia 33

3.6 - CONSEJOS PARA EL AHORRO DE ENERGIA 33

4-MANTENIMIENTO Y LIMPIEZA 34

4.1 - LIMPIEZA 34

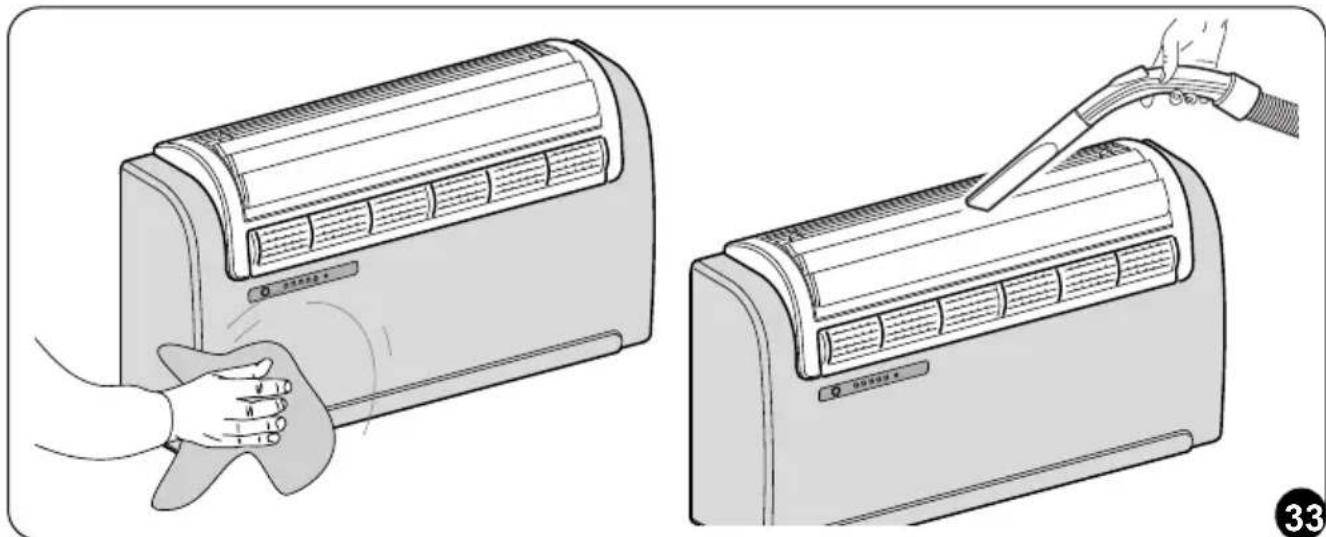

4.1.1 - Limpieza del aparato y del mando a distancia 34

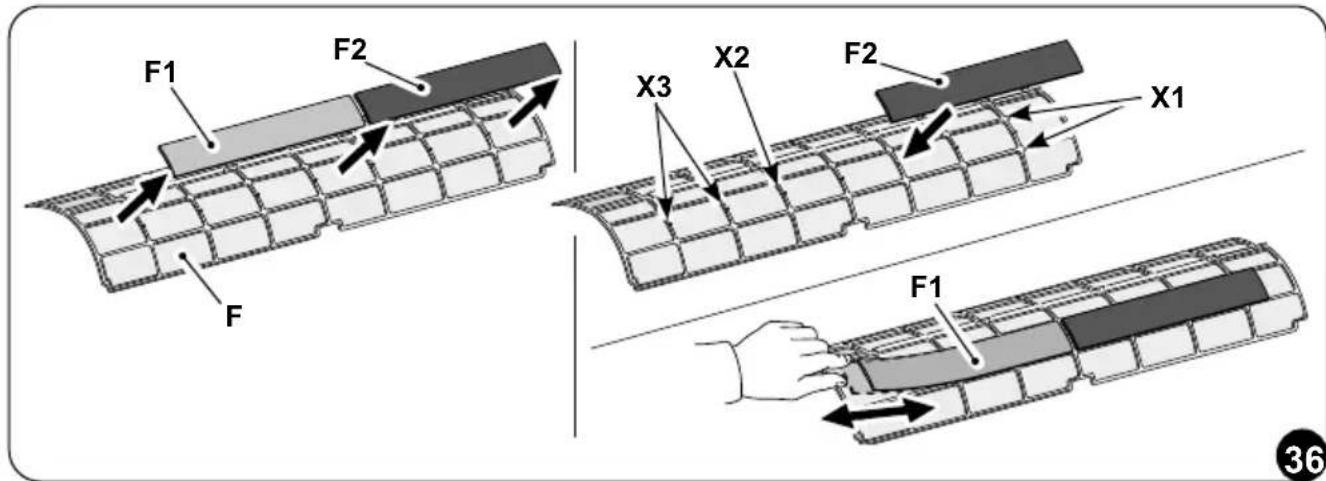

4.1.2 - Limpieza del filtró de aire 35

4.2 - MANTENIMIENTO 36

4.2.1 - Mantenimiento periodico 36
4.2.2 - Evacuación del agua de condensación en caso de emergencia 36

4.3 - DIAGNOSIS, ALARMASE INCONVENIENTES 37

4.3.1 - Diagnosis de los inconvenrientes 37
4.3.2 - Estos aspectos functionales no deben ser interpretados como inconvenrientes 38

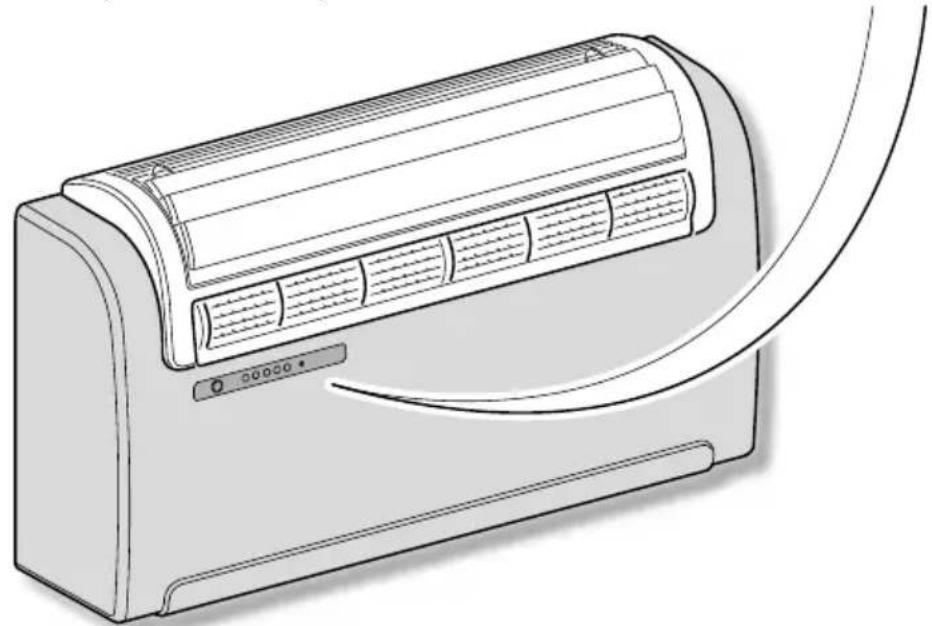

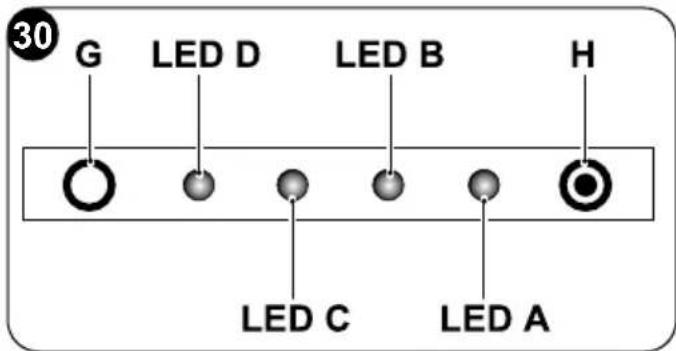

4.3.3 - Senales led de la consola 38
4.3.4 - Anomalías y remedios 40

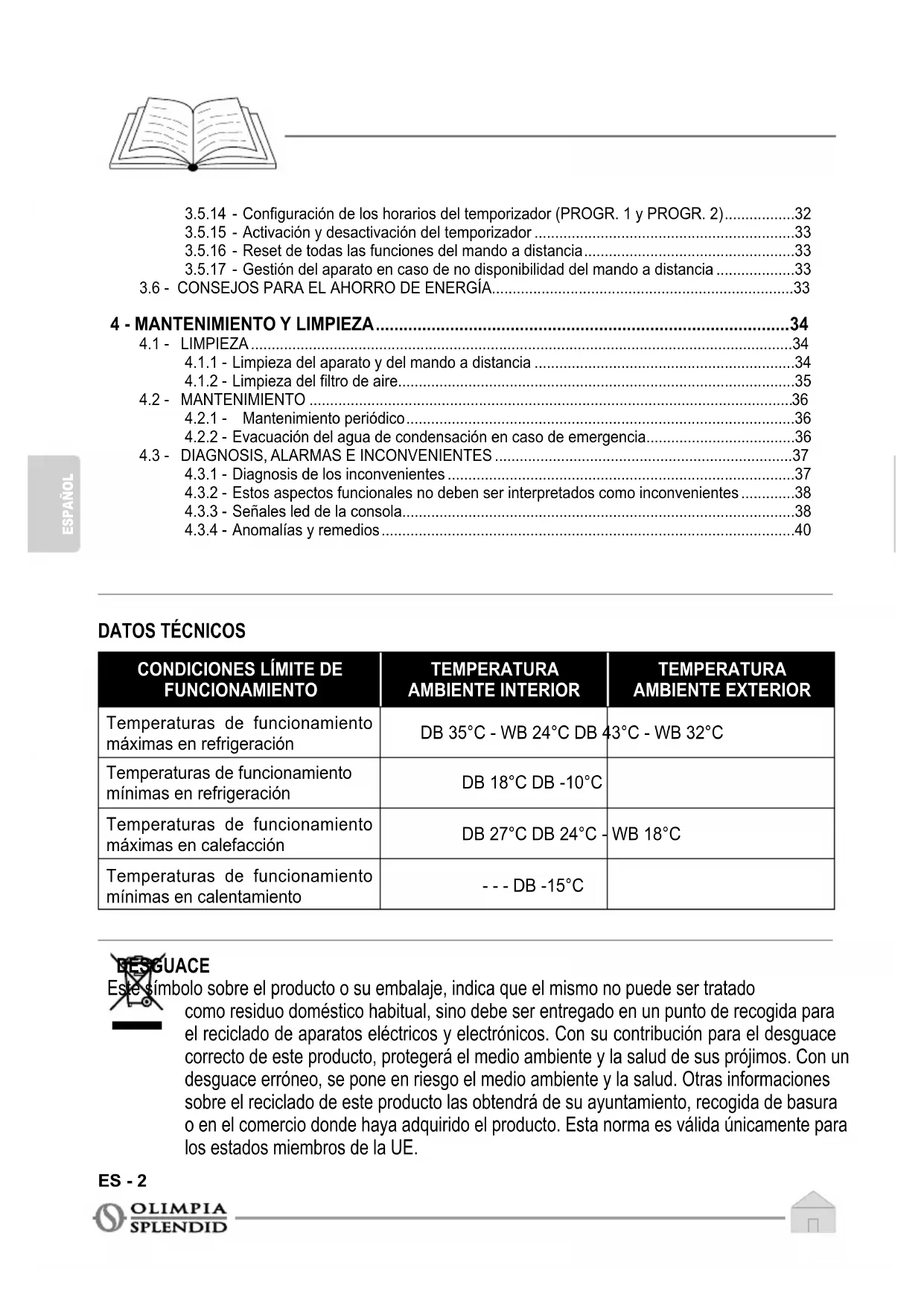

DATOS TECNICOS

CONDICIONES LIMITE DE FUNCIONAMIENTO	TEMPERATURA AMBIENTE INTERIOR	TEMPERATURA AMBIENTE EXTERIOR
Temperatas de funcionamaximum en refrigeracion	DB 35°C - WB 24°C DB 43°C - WB 32°C
Temperatas de funcionaminimas en refrigeracion	DB 18°C DB -10°C
Temperatas de funcionamaximum en calefaction	DB 27°C DB 24°C - WB 18°C
Temperatas de funcionaminimas en calentimiento	--- DB -15°C

UACE

Este Trickbone sobre el producto o su embalaje, indica que el本身就是 no pueda ser tratado como residuo domestico habitual, sino debe ser entrega en un punto de recogida para el reciclado de aparatos electricos y electrónicos. Con su contribución para el desguace correcto de este producto, protegerá el medio ambiente y la salute de sus prójimos. Con un desguace erroneo, se pone en riesgo el medio ambiente y la salute. Otras informaciones sobre el reciclado de este producto las obtendrá de su ayuntimiento, recogida de basura o en el commercio donde haya adquirido el producto.Esta norma es valida únicamente para los Estados miembrlos de la UE.

0 - INFORMACIONES GENERALES

En primer lugar, deseamos darle las gratias por haber elegido uno de nuestros aparatos.

Documento reservado en conformidad con la ley con prohibccion de reproduccion y transmisión a terceros sin autorización explicita del fabricante.

El aparato pueda seractualizo y, por lo tanto,presentar detailles differsentes a los ilustrados, sin constituir, por ello, perjuicio para los textos contentsados en este manual.

0.1 - SIMBOLOGÍA

Los pictogramas presentes en este capítulo permiten suministrar rápidamente y de manière univoca informaciones你需要as para la correcta utilización de laquina en conditiones de seguridad.

0.2 - PICTOGRAMAS INFORMATIVOS

Servizio

Indica situaciones en las cuales se deben informar al SERVICE entrepreneurial interno:

SERVICIO ASISTENCIA TECNICA A CLIENTES.

Indices

los párrafosprecedidos por este=simbolo,contienen informaciones y prescripciónes muy importantes,particularlymente por lo que respecía a la seguridad.

La falta de observacion de los mismos coulde comportar:

• peligro para la incolumidad de los operadores
• perdida de la garantía de contrato
• declínacion de las responsabilitades de la Empresa constructora.

Mano levantada

Indicaaxonque no sedefer hacer en absoluto.

TENSION ELECTRICA PELIGROSA

al personalinteresting que la operation describes presenta, si no es realizada respetando las normativas de seguidad, el riesgo de sufrir unCHOqueelectrico.

PELIGRO GENÉRICO

al personal implicado que, si la operationación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir daños fisicos.

PELIGRO

la que el aparato utilizes refrigerante inflamable. Si sale refrigerante y se expone a una fuente de ignacion externa, existe el riego de incendio.

PELIGRO DE FUERTE CALOR

al personal implicado que, si la operation descriita no se realiza Respectando las normas de seguridad, existe el riesgo de sufrir quemaduras a causa del contacto con componentes a temperatura elevada.

NO CUBRIR

la al personal implicado que está prohibido cubrir el aparato para evaporar que se recaliente.

ATENCIón

jala que este documento seiene que leer con atencion antes de instalar y/o utiliser el aparato.

• Señala que este documento se debe leer@cuidadosamente antes de每一quier operación demantimiento y/o limpieza.

ATENCIón

jala que pueda haber informacion adicular en manuales adjuntos.
ica que se enquirytra disponible informacion en el manual de uso o en el manual de instalacion.

ATENCLON

que el personal de asistenciaDebe manejar el aparato ateniendose al manual de instalacion.

0.3 - ADVERTENCIAS GENERALES

CUANDO SE UTILIZAN APARATOS ELECTRICOS, PARA REDUCIR EL RIESGO DE INCENDIO, DE DESCARGAS ELECTRICAS Y DE PROVOCAR DANOS A PERSONAS, ES NECESARIO TOMAR SIempre LAS MEDIDAS DE SEGURIDAD ADECUADAS Y TENER EN CUENTA LOS SIGUIENTES CONSEJOS:

1. Documento reservado según la ley con prohibición de reproducción o transmisión a terceros sin la expresa autorización de la Empresa OLIMPIA SPLENDID. Las migunas peuvent ser actualizadas y por lo tanto presentar detailles distinctos respecto a aquellos representados, sin constituir porarlo, perjuicio para los textos contentsidos en el presente manual.
2. Leer atentamente el presente manual antes de realizar cualquier tipo de operation (instalación, mantenimiento, uso) y abstenerse escrupulosamente a todo lo que se enquiryra descririto en cada uno de los capítulos.
3. Dé a conocer las presentes instrucciones a todo el personal que participe en el transporte y la instalacion de laquina.
4. La Empresa constructora no asumeulatinga responsabilitad por daños en personas o cosas que derives de la falta de observacion de las normas containidas en el presente manual.
5. La Empresa constructora se reserva el derecho de aportar modificaciones en cualquier momento en los propios modelos, manteniendo, sin embargo, las caracteristicas esencias descritas en el presente manual.
6. La instalación y el mantenimiento de equipos para la climatización como el presente, podrjan resultar peligrosos ya que en el interior de dichos equipos se hayan presentes un gas refrigerante bajo presión y componentes electricos bajo tensión.

Por lo tanto la instalación, la prima puesta en marcha y las sucesivas fases de mantenimiento tienen que ser realizadas exclusivamente por personal autorizado yrialficado.

1. Si las instalaciones son搬迁as a cabo sin Respectar las advertencias indicadas en el presente manual y la utilizacion no observa los limites de temperatura prescritos decae automatistically la garantia.
2. El ordinario mantenimiento de los filtros y la limpieza general externa pueda ser realizadas incluo por el usuario, ya que no componan operaciones dificultosas o peligrosas.
3. Durante el montaje, y en cada operación de mantenimiento, esnecessary observar las precauiones citadas en el presente manual,

ES-5

y en las etiquetas colocadas en el interior de los equipos, asi como adoptar todo tipo de precaución sugerida por el sentido común y por las Normativas de Seguidad vigentes en el lugar de instalación.

1. Es Neededo落户estos guantes y gafas de proteccion para realizar intervenciones en la parte refrigerante de los equipos.

1. Los climatizadores NO DEBEN ser instalados en ambientes con presencia de gas inflamables, gas explosivos, en ambientes muy humedes (lavanderías, invernaderos, etc.), o en locales donde se ENCuentren otheras maquinarias que generen una fuerte fuente de calor.
2. En caso de substitución de componentes utilizing exclusivamente repuestos originales OLIMPIA SPLENDID.
3. IMPORTANTE!

prevenirrialquierriesgo deelectrocuacion,esimprescindible
desconectarel enchufede la toma de corrienteantesdeeffectuar
conexioneslectricasycadaoperaciondelimpiezayomani- miento enlosaparatos.

1. Los rayos, los automóviles cercanos y los Telefonos movilesSEO
   Si thisucede, desconnectelas por algunos segundos y, bajo,whelming a
   iniciar el acondicionador.

2. En los días de lluvia se recomienda desconectar la alimentación electrica paraatar dañosprovocados por rayos.

3. Si launidad no se utilizes por un periodo prolongado o si no hay nadie en la habitación climatizada, se recomienda desconectar la alimentación electrica para evitar accidentes.

1. No utilise detergentes liquidos o corrosivos para limiar la unidad ni pulverice agua u otros liquidos en ella, ya que这些东西 productos peuvent darar los componentes de plástico o, incluso, provocar descargas electricas.

1. No moje la unidad interior ni el mando a distancia.
   an producirse cortocircuitos o incendios.

1. Si observa algo extraño durante el funcionaimiento (como ruido inusual, mal olor, humano, aumento anomalalo de la temperatura, dispersiones electricas, etc.), desconecte inmediamente la alimentación electrica.

Contacte con el distribuidor local.

1. No deje el acondicionador en functiccion por periodos prolongados si la humedad es elevada y hay puertas o ventanas abiertas.

La humedad podra condensarse y mojar o dañar los muebles.

ES-6

1. No connecte ni desconecte la clavija de alimentacion durante elfuncionamento. Riesgo de incendio o descargas electricas.

1. No toque el aparato con las manos mojadas cuando está en funcióncimiento.

Riesgo de incendio o descargas electricas.

1. No coloque el calentador u otros aparatos cerca del cable de alimentacion. Riesgo de incendio o descargas electricas.

1. Preste atencion a que el agua no entre en contacto con partes electricas.

Riesgo de incendio, averías del aparato o descargas electricas.

1. No abra la rejilla de entrada de aire cuando el aparato está funciona. Riesgo de heridas, descargas electricas o daños en el aparato.

1. No bloquee la entrada ni la calidad del flujo de aire; se pueda darar el aparato.

1. No introduzca los dedos uthers objectos en la entrada o en la salute del aire cuando el aparato está en funcionaimiento.

Hay partes aflidas y en movimiento que pueda provocar heridas.

1. No beba el agua que sale del aparato.

No es higiénico y podra provoc serios problemas de salute.

1. Si hay perdidas de gas de otros aparatos, ventile bien la habitacion antes de encender el acondicionador.

2. No desmonte ni realice modificaciones en el aparato.

3. Si el aparato se utilizesjusto a una estufa,etc.,ventile bien el ambiente.
4. No use el aparato para fines differs del previsto.
5. Las personas que工作的 internuyen en un circuito de refrigeración deben poseer un certificateado adequado, expedido por un organismo de evaluación accredited; este certificatedo sirve para demostrar que los先进技术 disponibles de los conocimientos necessarios para Manipular de forma segura los refrigerantes y debe ser expedido de conformidad con las espécificaciones de evaluación reconocidas por las asociaciones del sector.
6. No libre el gas R410A en la atmósfera: el R410A es un gas fluorado de efecto invernadero con un potencial de calentimiento global (GWP) = 2088.

1. El aparato descririto en este manual es conforme a las siguientes Normativas Europeas

2. ECODESIGN 2009/125/EC, 206/2012/EU

3. ENERGY LABELLING 2012/30/EU, 626/2011/EU

y sus posiblesactualizaciones posteriores.

0.4 - NOTAS SOBRE LOS GASES FLUORADOS

• Este aparato de climatización contiene gases fluorados. Información españica sobre el tipo y sobre la calidad de gas, consulte la placá de datos aplicada en la unidad.
• Las operaciones de instalación, asistencia, mantenimiento y reparación del aparato deben ser efectuadas por un的技术ico certificado.
• Las operaciones de descentaje y reciclaje del producto tienen que ser efectuadas por personal的技术ico certificado.
• Si en la instalación se ha montado un dispositivo de detectación de perdidas, esnecessary controlar que no haya perdidas al menos cada 12 heures.
• Si se controla que no haya perdidas en la unidad, se aconseja mantener un registrar detallado con todas las inspections.

ESTE APARATO DEBE UTILITIZE UNICAMENTE SEGUN LAS ESPECIFICACIONES INDICADAS EN EL PRESENTE MANUAL. UN USO DIFERENTE DEL ESPECIFICADO PUEDE COMPORTAR GRAVES ACCIDENTES. EL FABRICANTE DECLINA TODA RESPONSABILITYD POR CUALQUIER DANO PERSONAL O MATERIAL OCasionADO POR EL INCUMPLIMIENTO DE LAS NORMAS ILUSTRADAS EN ESTE MANUAL.

0.5 - USO PREVISTO

• El climatizador tiene que ser utilisé exclusivamente para producir aire caliente o frío (a elección) con el único objetivo de hacer que la temperatura en el ambiente seacomfortable.
• Un uso impropio de los aparatos (externo e interno) con posibles daños causados a personne, cosas o animales libera OLIMPIA SPLEN-DID de toda responsabilidad.

0.6 - ZONAS DE RIESGO

• Los climatizadores no se deben instalar en ambientes con gases inflamables o explosivos ni en lugarares muy humedos (lavanderías, invernaderos, etc.); tampoco deben instalarse en locales donde haya otheras MQinas que Sean una fuerte fuente de calor ni cerca de una fuente de agua salada o sulfurosa.

ES-8

• NO use gases, gasolina u otros liquidos inflamables cerca del climatizador.

• El climatizador no posee un ventilador para introducir aire fresco procedente del exterior dentro del local; por ese, hay que ventilarlo abriendo las puertas y las ventanas.

1 - DESCRIPCION DEL APARATO

1.1 - LISTA DE COMPONENTES SUMINISTRADOS DE SERIE

Las unidades quecomeden el systemadclimatizacionse embalan por分开ado en embalajedes carton.Los embalajedes carton con las unidades individuales podensen sertransportadosa mano por dospersonasobienpuede cargarse enuna carretilla de transporte,apiladoshaastaunmaximo de tresisi tratade unidadste interioresobienindividualmente sise trata de la unidad exterior.

Antes de proceder al montaje, es OPPuno verificar que estén al alcance de la mano.

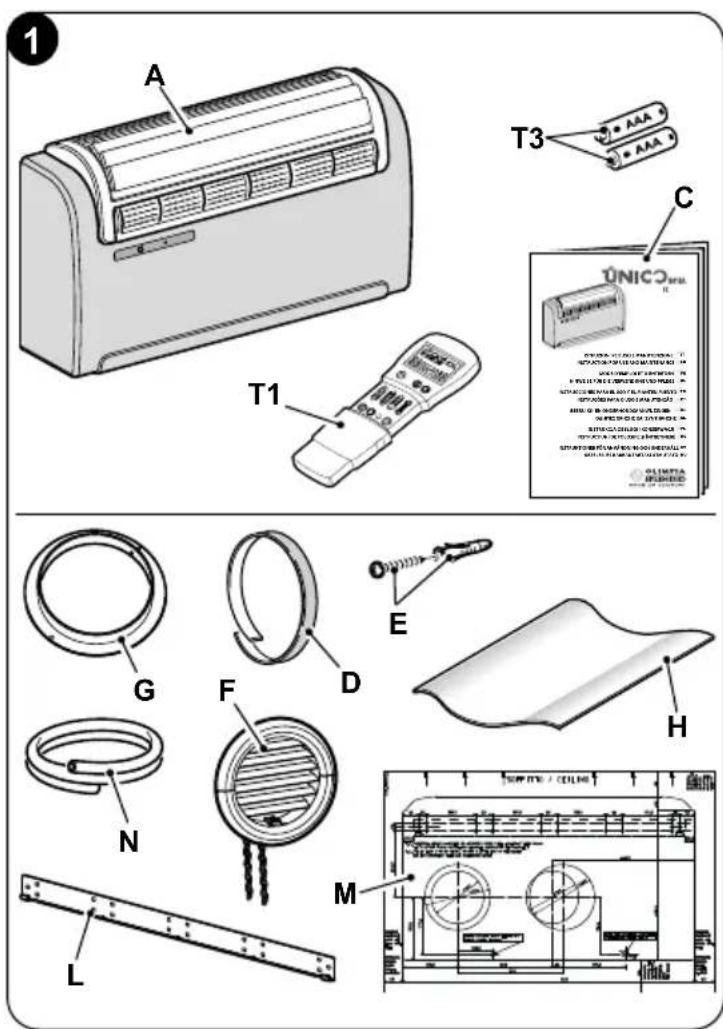

A. Aparato UNICO R
T1. Mando a distancia
C. Manuales de uso y mantenimiento + garantía
D. Banda aislante adhesiva (cantidad 2)
E. Kit tornillos y tacos de lijación
F. Rejillas externas de entrada y calidad de aire, con cadenas y kit de instalacion de las rejillas (cantidad 2)
G. Brida interna (cantidad 2)
H. Hoja para tubos pared (cantidad 2)
L. Soporte para anclaje a pared
M. Plantilla de papel para la realizacion de los orificios
N. Tubo de descarga de la condensacion

ES-9

Las baterías (T3) para el mando a distancia,cantidad 2 - tipo AAA de 1,5V, son componentes你需要os pero suministrados como estándar.

1.2 - ALMACENAMIENTO

Almacenar los paquetes en un ambiente cerrado y protegido de los agentes atmossféricos, aislados del suejo mediante��eras traviesas o pallets.

NO VUELQUE NI PONGA EN POSICION HORIZONTAL EL EMBALAJE.

1.3 - RECEPCION Y DESEMBALAJE

El embalaje está constituido por material adecuado y realizado por personal experto. Las unidades seenta ganadas completas y en perfectas conditiones; sin embargo, para comprobar que no se hayan dado durante el transporte, le aconsejamos que tenguen降到 las siguentes advertencias:

a. Al recibir el pedido, compruebe que los embalajes no estén dañados; si lo está, retire la mercancia conerva y haga fotografías de los daños observados.
b. Abra los embalajes y compruebe que estén todos los componentes consultando las listas de embalaje.
c. Compruebe que ningún componente haya sufrido daños durante el transporte; si así fuera, informe dearlo al transportista mediante carta certificada con acuse de recibo en un plazo de 3 días a partir de la recepción, adjuntando la correspondiente documentación fotográfica.
d. Preste mucha atencion cuando desembale e instale el aparato. Hay partes aflidas que pueda provoc heridas; preste especial atencion a las aristas de laestructura y a las aletas del condensador y del evaporador.

No se tendrá en cuenta ninguna información sobre daños sufridos una vez transcurridos 3 días desde la entrega.

Pararialquiercontroversia,seracompeticel tribunaldeBRESCIA.

Conserve el embalaje durante al menos el periodo de garantía por si necesita enviar el aparato a un centro de asistencia para que lo reparen. Elimine los componentes del embalaje según las normas vigentes en materia de eliminación de residuos.

ES-10

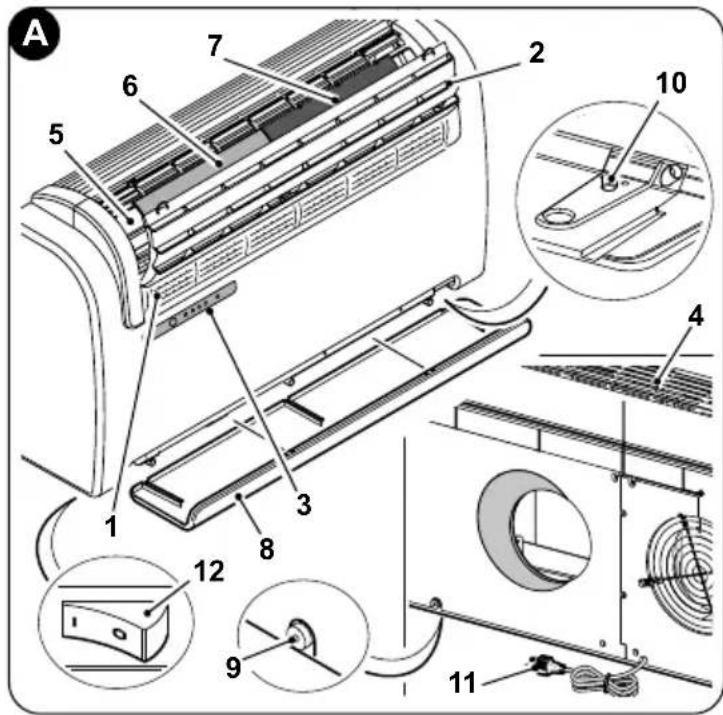

1.4 - DESCRIPCION DE LOS COMPONENTES DEL APARATO (fig.A)

1. Flap de salute del aire
2. Aleta de entrada de aire
3. Consola de visualización de la funciona y de las alarmas
4. Rejilla de succion del aire
5. Filtro del aire
6. Filtro purificador
7. Filtro de carbón activo
8. Protección inferior
9. Drenaje de condensado
10. Drenaje de emergencia del condensado
11. Cable de alimentación
12. Interruptor I/0

2 - INSTALLACION

2.1 - MODO DE LA INSTALLACION

Para Obtener un buen resultado de la instalación y prestaciones de funciona bajo的前提下, complementar atentamente con lo indicado en el presente manual.

La falta de aplicación de las normas indicadas, queURTCA cause el mal functionamento de los aparatos, libera OLIMPIA SPLENDID de cada forma de garantía y responsabilidad por posibles daños causados a personas, animales o cosas.

Es importante que la instalacion electrica sea conforme,que respepe los datos indicados en la ficha的技术ica y que sea equipada con una buena puesta a tierra.

2.2 - DIMENSIONES Y CARACTERISTICAS DEL LOCAL EN EL CUAL SE DEBE INSTALAR EL CLIMATIZADOR

• Antes de instalar el acondicionador, es besoino calcular las cargas termicas de verano y de invierno, en caso de modelos con bomba de calor, relativas al local a climatizar.
• Cuanto más correcto sea este calculo, mejor desempenará su funciona el aparato.
• Para realizar這些 calculos, es besoino remitirse directamente a las normas vigentes.

ES-11

• Para aplicaciones particulamente importantes, se aconseja dirigirse a estudios termotécnicos especializados.
• De todos modos, esnecessarytratarde limitarlascargas termicasexcesivas mediate lassiguientes medidas: en losventanales amplios expuestos al sol, esopportunocolcar cortinas internas o,mejoraún,protecciones externas (venecianas,verandas,peliculasreflectantes,etc.).El local acondicionadodebepermanecercerradoelmayortempopossible.
• Evite encender faros halógenos de alto consumo u otros aparatos electricos que absorban mucha energia (hornos, planchas a vapor, placas de coccción, etc.).

2.3 - ELECCION DE LA POSICION DE LA UNIDAD

Para Obtener el mejor rendimiento de funciona yatar averías o situaciones de peligro, la posición de instalación de la unidad interior debe cumplir con los requisitos siguientes:

a. No exponga el aparato a fuentes de calor o de vapor (fig. 3).
b. Compruebe que quede al menos 60~mm entre la unidad y las paredes a la de-reacha y a la izquierda y de al menos 80~mm entre la unidad y el techo (fig. 2).
c. En caso de instalación baja en la pared, la distancia minima entre el sueño y el borde inferior de la unidad debe ser de 100mm .En caso de instalacion alta en la pared, la distancia minima desde el techo debe ser de 80~mm (fig. 2).
d. La pared en la que se desea fjar la unidad inferior debe ser estable, robusta y apta para sostener el peso.
e. Es Neededo dejar alrededor de la unidad el espacio necessario para eventuales operaciones deostenimiento.

ES-12

f. No debe haber obstáculos para la libre circulación del aire, tanto en la parte superior de aspiración (cortinas, plantas, muebles) como en la parte frontal de salute del aire; este pueda causar turbulencias que他们在 el correcto funciona del aparato (fig. 3).
g. No rocie agua utherslquidos de ningun tipo sobre el aparato (fig. 3).
h. El aparato no se debeponer enuna posicion tal que el flujo del aire estedirigido directamente hacia las personas cercanas (fig. 3).
i. Jamás fuercé la aperture de la aleta de salute de aire (fig. 3).
I. No ponga botellas, latas, ropa, flores orialquier otro objeto sobre la rejilla de succion del aire (fig. 3).
m. No instale el acondicionador directamente sobre un electrodomestico (television, radio, refrigerador, etc.), o sobre una fuente de calor (fig. 3).

La posición de instalación se debe elegir en una pared que comu-nique con el exterior.

Una vez identificada la correcta posicion para la instalacion, segun los criterios expuestos, se debe verificar que no hayaestructuras o instalaciones que impidan la realizacion de los orificios necessarios para la instalacion (vigas, pilares, tuberias hidraulicas, cables electricos, etc.).

Compruebe-Newamente que no haya obstáculos en el exterior para la libre circulación del aire de condensación a工程技术 de las perforaciones que se realizaran (plantas, follaje, celosías, persiñas, rejas o rejillas demasiado cerradas, etc.).

2.4 - MONTAJE DE LA UNIDAD

La longitudotta maxima permitteda para las tuberias es de 1 m,las tuberias deben ser internamente lisas y no se pueda hacer dobleces.

Es Neededo utilize las revillas suministradas en el equipamento base o revillas que con las mismas caracteristicas.

2.4.1 - Perforación de la pared

Para su correcto funciona, launidad requiresla realizacion de dos orificios en la pared, colocados tal como se indica en la plantilla de perforacion; los orificios peuvent ser de 162mm o de 202mm de diametro.

• Es possible instalar launidad UNICO R en lugar de unaunidad UNICO EDGE o UNICO sin modifierlos agujeros ya existentes, exceptiónicha para el(PCPOqueño agujero para la descarga de la condensacion. En este caso, para no penalizar los rendimientos, quite el material aislante posiblemente presente en el agujero de expulsion del aire.
• La perforación de la pared se debe realizar utilizing un equipo adecuado, que Facilite el trabajo y evite daños y molestias excessivas al cliente. Los mejor instrumentos para averir orificios de gran diametro en las paredes son taladros especials, con elevado par de torsión y velocidad de rotación regulable en función del diametro del orificio a realizar.

• Para evaporar la difusión de elevadas cantidades de polvo y otros residuos en el ambiente,"These taladros se pueda combinar con sistemas de aspiración de polvo, compuestos esencilamente por una aspiradora conectada a un accesorio (esto ventosa), que se debe colocar jusqu'à punta de perforación.

• Para realizar la perforación, proceda en el modo suiviente:

• Coloque la plantilla de perforación suministrada (M) contra la pared respetando las distancias minimas desde el techo, desde el sueño y desde las paredes laterales indicadas en la plantilla que se puedamantener en la posicón correctautilizando cinta adhesiva (Y) (fig. 4).

• Con un taladro(PC)que o un punzón,marque cuidadosamente el centro de los differentes orificios a realizar,antes de realizar la perforación.(Fig.4)
• Con una punta perforadora con un diametro minimo de 202 mm (si no 162 mm), realice los orificios de entrada y salute del aire.

Estos orificios se deben realizar con una ligera inclinacion hacer abajo, para impeder eventuales returnos de agua desde los conductos (Fig. 5).

Una parte considerable del material retirado es expulsion hacía el exterior; por lo tanto, se debe verificar que al caer no golpee a personas u objetos situados debajo. Para evaporar en lo possible la rotura de la parte exterior del muro, es besoinario proceder con mucho cuidado en la parte final de la perforación, reduciendo un poco la presión ejercida sobre el taladro o perforadora.

• Realice los agujeros, previamente marcados, para los espiches relativos a los soportes de fijación (fig. 6).

ES-15

El Fabricante no pueda ser considerado responsable de eventuales erroses de evaluacion de la consistencia estructural del anclaje preparado por el instalador. Por lo tanto, se recomienda prestar la maxima atencion durante esta operacion ya que, si no se realiza en forma correcta,uede provocar gravisos daños a personas u objetos.

• En caso de aparatos con bomba de calor para los que no se ha preparado una descarga de condensacion empotrada en la pared (vease el párafo 2.4.2), esnecessaryrealizar un orificio pasante, en la posicfon indicada en la plantilla de perforacion, para permitir el drenaje de la condensacion.

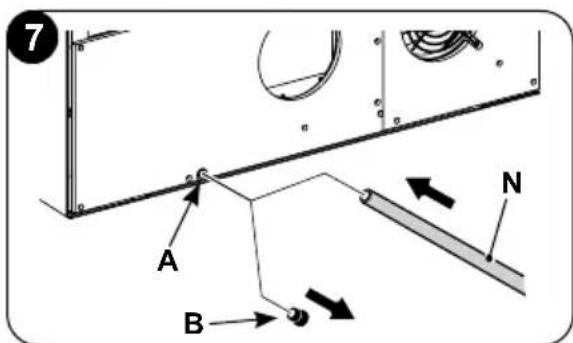

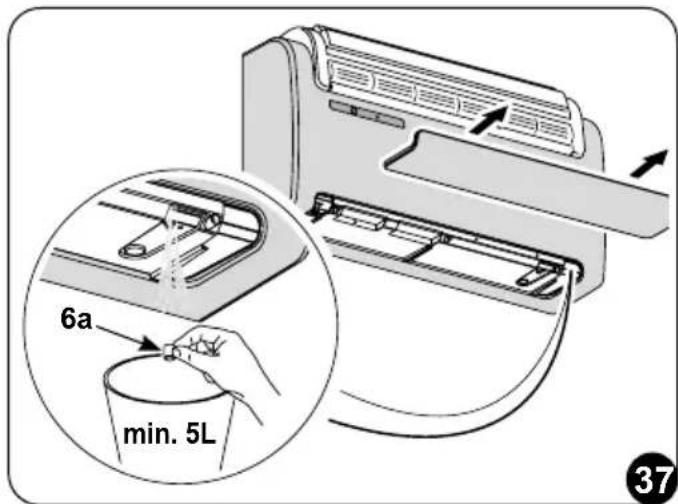

2.4.2 - Preparación de la descarga de condensación

• En las máquinas con bomba de calor, al acondicionador se debe conectar el tubo de descarga de la condensacion (fig. 1 - ref. N) (suministrado) de insertar en su especialica boquilla (A) (fig. 7). Quite la tapa (B) antes de insertar el tubo de descarga de la condensacion (fig. 7). Una electroválvula garantiza el flujo de la condensation desdela cubeta interna, cuando se alcanza el nivel maximal.

• Las migunas de solo frío requieren la condensación, si se prevé su funciona con bajas temperatas extremiores (inferiores a 23 °C).

• El drenaje se produce por gravedad. Por este motivo, es indispensable que la linea de descargaonga una inclinacion minima de 3 % en todos los+puntos. El tuboutilido pueda ser rigido o flexible, con un diametro interno minimo de 16 mm.

• Si la linea desemboca en un sistema de alcantarillado, esnecessary instalar un sifon antes de la entrada del tubo en la descarga principal. Este sifon doit estar a una distancia minima de 300~mm de la boca del aparato (Fig. 8).

Si la linea de trenaje desembocara en某个 recipiente (bidones uthers),es necessitieso evaporar que dicho recipiente estehermetricamente cerrado y sobre todo,que el tubo de trenaje quede sumergido en el agua (vease al Fig.9).
- El orificio (J) para el paso del tubo de condensacion siempreDebe tener una inclinacion hacer el exterior (vease la Fig. 10).

La posición exacta en la que se debe colocar la boca del tubo conarto a laquina se indica en la plantilla de perforación.

En este caso, verifique que el agua expulsada no provoque danos o inconvenrientes a personas oerras. Durante el periodo invernal, esta agua podra causar la formacion de placas de hielo en el suejo exterior.

Cuando se empalma la descarga de la condensacion, preste la maxima atencion para no estrangular el tubo de goma.

En caso de funciona invernal con temperatas iguales o inferiores a 0^ C , para asegurar el drenaje, es Neededo comprobar que el tubo de descarga de la condensacion está protegado contra el hielo.

En caso de funciona invernal prolongado con temperatas inferiores a 5^ , hay que instalar el kit optional calefactor cubeta.

2.4.3 - Montaje de los conductos de aire y de las rejillas externas

• Después de haber realizado los agujeros (utilizando la sacatestigos), inserte la hoja de plástico (H) suministrada con el acondicionador en los mismos (fig. 11). La hoja (H) está preparada para orificios de 202mm ; en caso de orificios de 162 mm, es necesarioURTAR un borde de 130mm en el lado长大o (fig. 11).

La longitud de las hojas deben ser 65mm menor que la de la pared.

ES-17

UNICO R

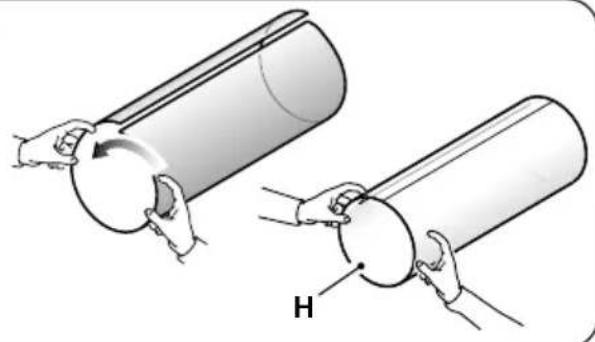

• Enrolle la hoja (H) e introduzcala en el orificio prestando atencion a la linea de unión, que siempre se debe colocar hacía arriba (fig.11).

El tubo (H) se puedaURTAR con un cuter comun (fig. 11 - 12).

Para colocar las rejoillas exteriores, proceda en el modo suiviente:

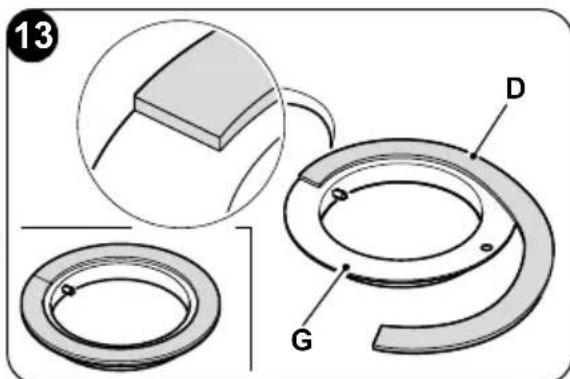

a. Aplique la junta (G) sobre la brida de pared (D)HCIeendola coincidir con el borde exterior de la misma, tal como se muestra en la figura 13.

b. Fije las dos bridas con 2 tacos N. ^ 6 mm, utilizing los dos orificios de fijación en posición horizontal (fig. 14 - 15 - 16).

ES-18

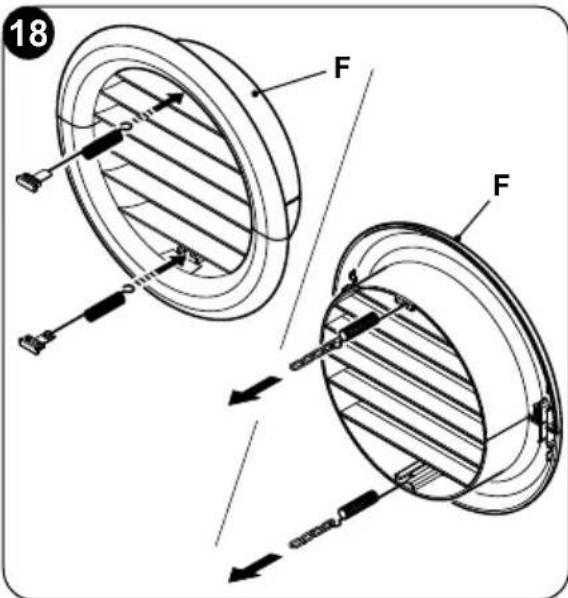

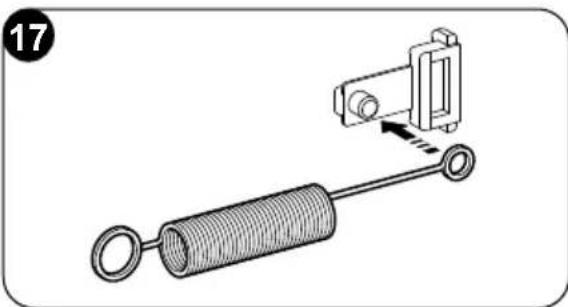

c. Introduzca la anilla petite del muelle (con vastosago长大o) en el perno del ta-pon (en ambos componentes) (fig.17).
d. Introduzca los dos tapones (con mue- lle),desde la parte delantera de la rejilla externa, en los dos alojamente de la misma; tire hasta el oir el cig (Fig. 18) y enganche las dos cadenas a la anilla grande del muelle.
e. Aferre con una mano las dos cadenas unidas a la rejilla;
f. Repliegue sobre si mismas las rejoillas externas, aflerrandolas con la mano libre en la parte dePEGado e introduciendo los dedos bajo de cada aleta (fig.19).
g. Introduzca el brazo en el tubo hasta hacer sobresalir Completely la rejilla en el exterior.
h. DejeAbrir la rejilla,manteniendo los dedos Dentro de las aletas.
i. Gire la rejilla hasta que las aletas quedenperfectamente horizontales y con la inclinacion hacia abajo.
I. Tire de la cadena, tensando el muelle, y enganche el anillo de la cadena al perno de la brida interna para el paso de los tubos (fig. 20).
m. Corte con un alicate los eslabones exceedentes de las cadenas.

Utilice exclusivamente las revillas suministradas (F) o revillas con las mismas caracteristicas.

2.4.4 - Preparación de los orificios en laquina

En el caso de uso de tubos de 162mm no se debe realizar la operation de remocion de parte de la carcasa posterior.

ES-19

En caso de uso de agujeros de 202mm , travaje como sique:

a. Utilizarunaspinzaspararomperel precorte de la tapatrasera (fig.21-A).
b. A continuación, gire con la mano hacía adelante y hacía aftas la parte de la tapa a retiring hasta romper la parte precortada restante (fig. 21-B).
c. Utilice un cuter para recortar el possible material aislante sobrante que haya quedado dentro del agujero (fig. 21-B).

B

2.4.5 - Posicionamento del dispositivo en los soportes de anclaje

Obrando sobre los dos agujeros previamente realizados (vea fig. 6), fije lo soporte (L) en la pared utilizando los tornillos de los espiches (H) suministrados (fig. 22).

Después de haber controlado:
que los soportes de fijación estén bien
anclados a la pared,
que las preparaciones para la conexión electrónica y para la descarga de la condensación se hayan disyenadas (sinesas),

se pueda enganchar el acondicionador.

Levante el acondicionador de aire sosteniéndolo a los lados de la base inferior y enganchelo al soporte (L) (fig. 23).

Para poder la operacion de enganche, incline ligeramente la parte inferior del aparato haciaasted.

ES-20

• Las operaciones de connexion electrica y de fijación de la descarga de aire de condensation, asi como el desagüe, deben ser realizadas con el aparato ya colgado y分开ado de la pared mediante un taco de madera u otro objecto análogo (vease la Fig. 24).

• Al final del trabajo de instalación, verifique con atencion que no queden fisuras o ranuras detrás del respaldo del aparato. La junta ais-lante traseraDebe ajustarse bien a la pared, sobre todo en las zonas de los conductos de entrada y calidad del aire exterior.

2.4.6 - Conexión electrica

El aparato está dotado de un cable de alimentación con clavija (conexión tipo Y).

Si se utilizes una toma de corriente cercana al apparato, es suficiente conectar la clavija.

Antes de conectar el climatizador, verifique.

• que los values de tension y Frequencia de alimentacion respeten lopecified en los datos de plac del aparato (220-240VAC/50Hz);
• que la linea de alimentación está dotada de una eficaz conexión a tierra y está correctamente dimensionada para la absorcción maxima del climatizador (sección minima de los cables: 1,5 mm²);
• que el aparato está alimentado exclusivamente con una toma compatible con la clavija suministrada.

La eventual sustitución del cable de alimentacion debe ser realizada exclusivamente por el service de asistencia的技术a autorizada o por personal conrialificacion similar.

En la red de alimentación del aparato debe estar previsto un adecuado dispositivo de desconexión omnipolar, en conformidad con las normas naciales de instalación. De todos modos, es besoino verificar que la alimentación electrica está dotada de una eficaz toma de tierra y de adecuadas protecciones contra sobrecargas y cortocircuitos (se recomienda el uso de un fusible retardado tipo 10 AT utherspositivos con functions análogas).

Para reemplazar el cable de alimentacion, proceda como sigue:

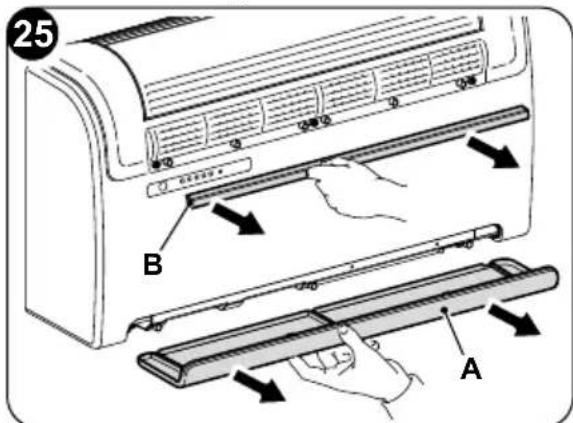

a. Retire la cubierta inferior (de enclavamiento) (A) (fig. 25).
b. Retire la cubierta superior (de enclavamento) (B) (fig. 25).

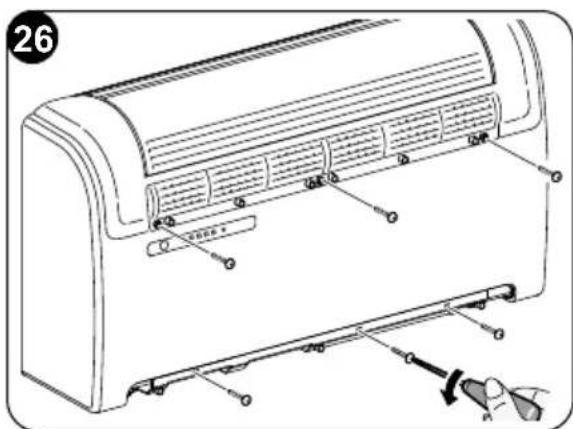

c. Desatornille los 6 tornillos que bloquean la cubierta frontal (fig. 26).

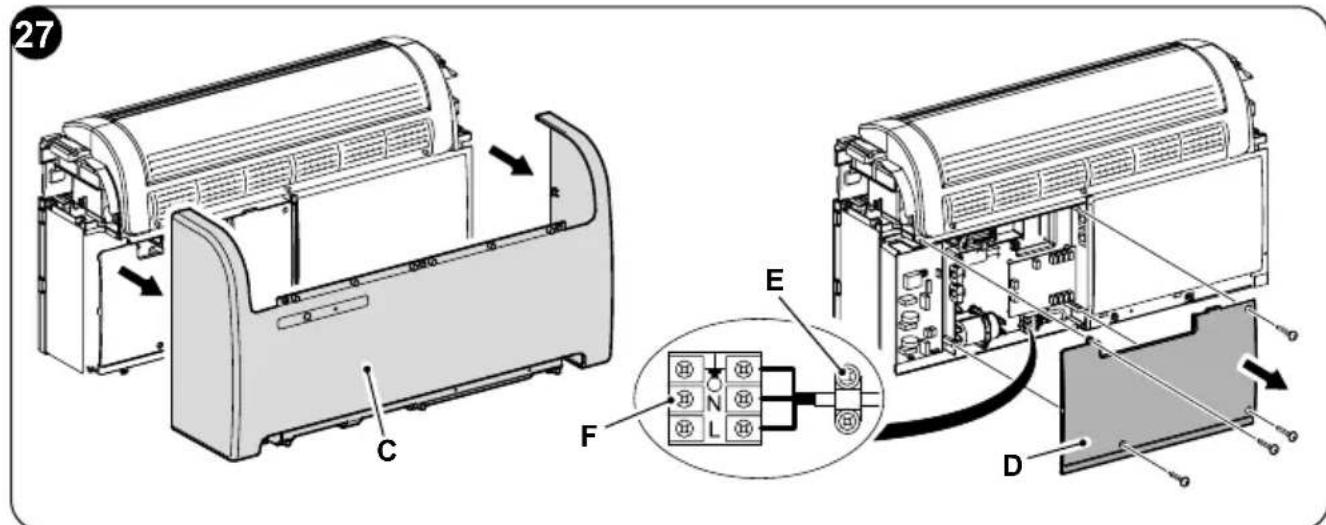

d. Retire la cubierta frontal (C) (fig. 27) y retire la cubierta de la caja electrica (D) (fig. 27).
e. Desenrosque la abrazadora del cable (E) (fig. 27) y desenrosque los tornillos de bloqueo del cable del bloque determinales (F) (fig. 27).
f. Retire el cable actual e inserte el nuevo cable siguiendo la mesma ruta.
g. Retire la cuna de madera en la parte posterior de laquina.
h. Bloquee los tres polos del cable en el bloque de terminales y apriete los tornillos (F) (fig. 27).
i. Asegure el cable con la abrazadora (E) (fig. 27).
I. Cierre la proteccion de la plac (D) (fig. 27).
m. Vuelva a colocar la cubierta frontal de laquina con losSES tornillos.
n. Vuelva a montar las dos cubiertas de enclavamiento (superior e inferior).

2.5 - CONFIGURACION INSTALLACION ALTA/BAJA

Launidad se pueda instalar tanto en la parte baja de la pared (adyacente al sueño) como en su parte alta (adyacente al techo).

ES-22

3 - USO

3.1 - ADVERTENCIAS

La instalación y la connexion electrónica del aparato deben ser realizadas por personal especializzato, dotado de los requisitos previstos por la ley. Las instrucciones para la instalación están contentsadas en el párrafo correspondiente del presente manual.

Ningún的对象uobstáculo estructuralo decorativo (muebles, cortinas, plantas, follaje, persianas, etc.)debera obstruir, bajo ningúnconcepto, el flujo normal de aire interior en las rejillas de aspiración o impulsión.

• No se apoye ni se siente sobre la carcasa del acondicionador, para evaporar graves daños a las partes exteriores.

• No nuevomanualmente el deflector de salute de aire. Para llvar a cabo esta operation de manera automatica,utilice siempre el mando a distancia.

• En caso de perdidas de agua de condensation en el aparato, esnecessary apagarlo inmediamente y quitar la alimentacion electrifica, comprobando la causa de las malmas. Si no pueda corregirlas fácilmente,统计数据 asistencia Técnica.

• Durante el funciona de calefacción, el acondicionador elimina periodically el hielo que seoulda formar sobre la bateria externa. En esta situacion (descongelacion), laquina sigue funciona bajo pero no suministra aire caliente al local. La duracion de esta fase peut ser de 3 a 10 instantos como maximo.

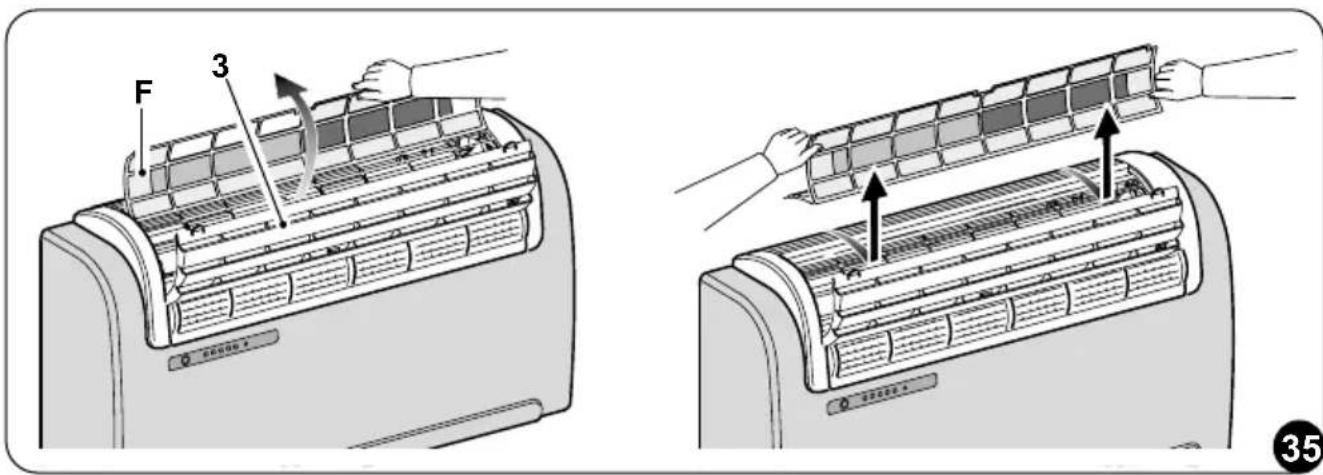

• Limpie periodicamente el filtró de aire, tal como se describe en el párrafo (4.1.2).

El aparato no debe ser instalado en locales en los que haya o se produzan gases explosivos, o con conditiones de humedad y temperatura fuera de los limitesolestimosdefinidosen elManualdeInstalacion.

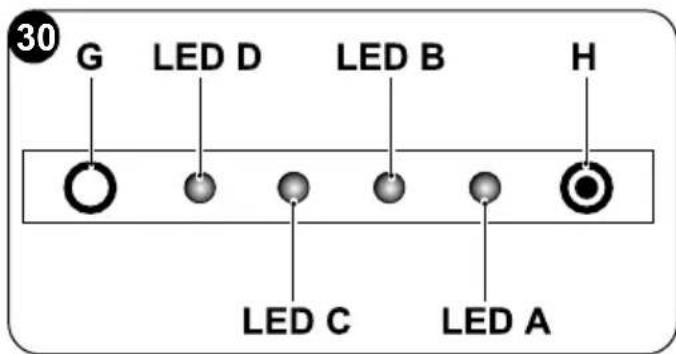

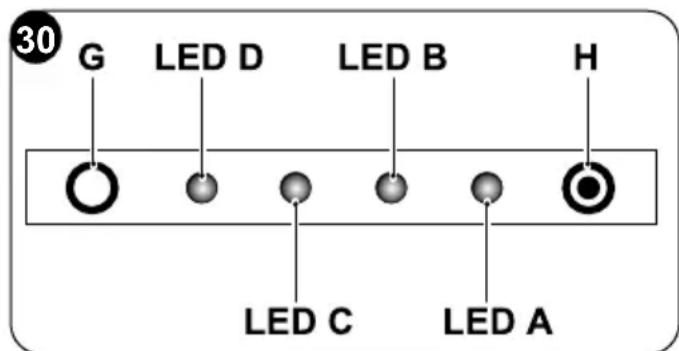

3.2 - Descripción de la consola de visualización

En la parte superior derecha del aparato hay pulsadores y LED cuyas unidades se describen en el párrafo (4.3.3)

3.3 - USO DEL MANDO A DISTANCIA

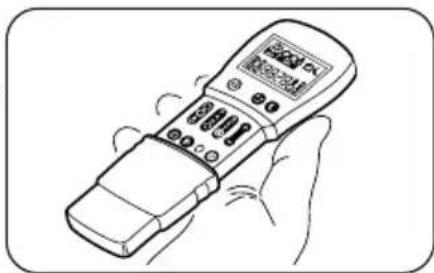

El mando a distancia entrega con el equipimiento base del climatizador es el instrumento que permite usar el equipimiento de unaforma más como forma.

Es el instrumento que hay que manejar con cuidado y particularmente hay que:

• Evitar mojarlo (no hay que limpiarlo con agua o partirlo a la intemperie).
• Evitar que se caiga al suejo o se golpee violamente.
• Evitar la exposión directa a los rayos solares.

• El mando a distancia funciona con la Tecnología del infrarrojo.

• Durante el uso no interponer obstáculos entre el mando a distancia y el acondicionador.

• En caso en que en el ambiente sean realizadosthers aparatos dotados de mando a distancia (TV, grupos estereo, etc.), se podri'an produir interferencias con la consiguiente perdida de la sealsnal enviada.
  Las lámparas electrónicas y fluorescentesSEO interferir en la transmisión entre el mando a distancia y el acondicionador.
• Extraer las pilas de alimentación si el mando a distancia no es utilisé durante largos periodos de tiempo.
• La pantalla del control remoto se apaga cuando de uno según-dos de inactividad, para reactivarla, presionerialquier tecla.

3.3.1 -Inserción de las pilas (fig. 31)

Para colocar correctamente las baterías:

a. Extraiga la tapa del compartmento de las baterias.
b. Coloque las baterias en su compartmento.

Respetar escrupulosamente las polaridades indicadas en el fondo del espacio.

c. Cierre correctamente la tapa.

3.3.2 -Substitución de las pilas

Las pilas tienen que ser substituidas cuando el display del mando a distancia ya no está nitido o cuando el mis mo no cambia ya las programaciones del climatizador.

Utilizar siempre pilas cuales y substituir ambas a la vez. El uso de baterías viejas o de tipo diferente puede hacer que el mando a distancia funciona mal.

El mando a distancia utilizes dos baterias alcalinas en seco de 1,5 V (esto AAA.LR03) (fig. 31).

ES-24

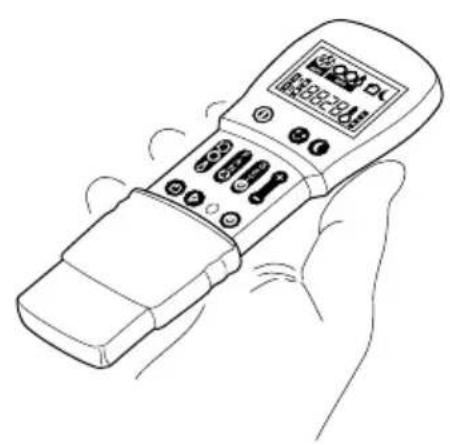

Tras sustituir las baterias, ajuste el reloj del mando a distancia.

Una vez descargadas, ambas pilas tienen que ser substituidas y eliminadas en los apropriados centros de recoleccion o como está previsto por las normativas locales.

• Si no va a utiliser el mando a distancia durante varias semanas o más, quite las baterías. Eventuales perdidas de las baterías podrián dar a el mando a distancia.
• La vida promedio de las baterías con un uso normal es de aproximadamenteSESmeses. Sustituya las baterías cuando ya no se oye la seals acústica de recepción del mando desdela unidadinteriorobien si elindicadorde transmisiónen el mandoa distancia no se enciende.

No recargue ni desarme las baterías. No arroje las baterías al fuego. Puede quemarse o explotar.

Si el liquido de las baterias cae sobre la piel o la ropa, lave con abundante agua limpia. No utilise el mando a distancia con baterias que hayan sufrido perdidas. Los productos químicos de las baterías peuvent provocar quemaduras uthers riesgos para la salute.

3.3.3 - Posición del control remoto

• Mantenga el mando a distancia en una posicion desdelaquelalasnueda llgargal receptor del aparato (la distancia maxima esunos 8 metros-con las bateriascargadas) (fig.25).

La presencia de obstáculos (muebles, cortinas, paredes, etc.) entre el mando a distancia y el aparato reduce el alcance del mando a distancia.

3.4 - DESCRIPCION DEL MANDO A DISTANCIA

El mando a distancia es el interfaz entre el usuario y el climatizador y, por lo tanto, es muy importante,apearder a conocer cada una de sus functions,el uso de los distinctos mandos y los sintolos Signals.

3.4.1 - Descripción de las teclas del mando a distancia

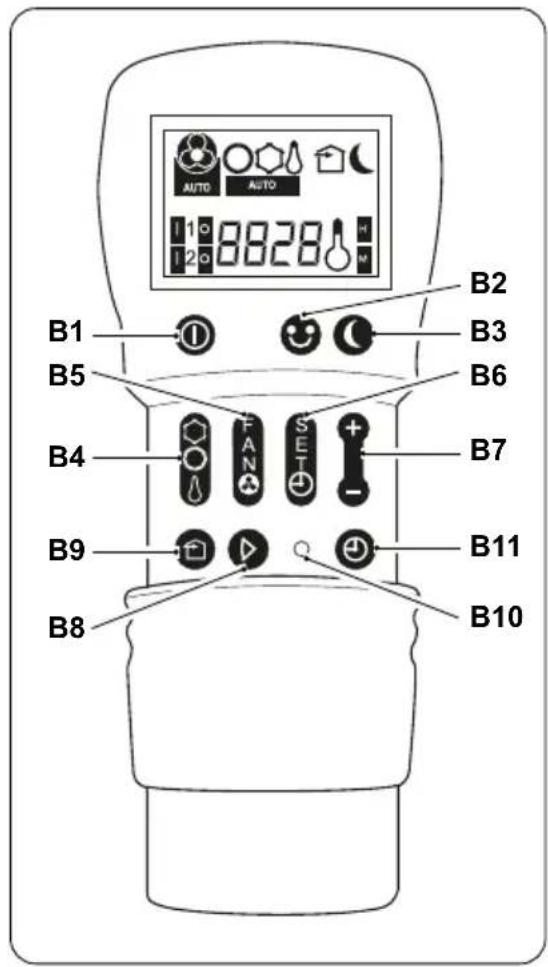

B1 Activación/desactivación (Stand-by) de la unidad
B2 Tecla bienestar (automático)
B3 Tecla de modo nocturno (SILENT)
B4 SeLECTION del modo de funciona - enfiambre > calentamente >

ventilación > deshumidificador > automático
B5 Aumento/disminución de la velocidad del ventilador
B6 Configuración de reloj/programación
B7 Aumento/Disminución temperatura deseada/reloj/programacion
B8 Activación/desactivación de la función de oscilación de la aleta de salute de aire (no disponible para este modelos)
B9 Activación/desactivación del sistema de intercambio de aire FREE COOLING (no disponible para este modelos)
B10 Tecla RESET
B11 Activación/desactivación de programas

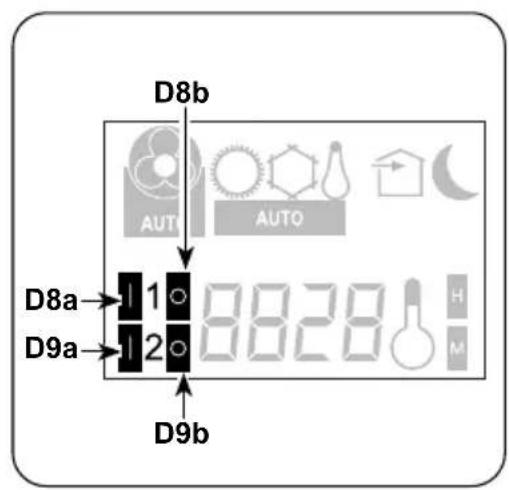

3.4.2 - Descripción de la pantalla del mando a distancia

D1 Indicación de la velocidad del ventilador o su modo de funciona automatico (AUTO)
D2 Modo calefacción
D3 Modo de enfiambre
D4 Modo de deshumidificacion
D5 Funcion de intercambio de aire (no disponible para este modelos)
D6 Función nocturna (SILENT)
D7 Función automática
D8Programa 1
D9Programa 2
D10 Indicador de temperatura/reloj

3.5 - DESCRIPCION DE LAS FUNCTIONS DEL ACONDICIONADOR

3.5.1 - Encendido general y gestion de funciona

• Para transmitir los mandos hacía el aparato, es necesario dirigir la parte delantera del mando a distancia hacía la consola de aparato.
  La Reception de la seals emitida se confirma mediante la emisión de una seals acústica.
• La distancia Tmaxima desdelaquelarerecepionde losmandospuedocurrir corresponda unos 8 metros (con las bateriascargadas).

3.5.2 - Arranque del aparato

Asegúrese de que el interruptor de alimentación (12) está posicionado en "I".

• Presione el pulsador B1 en el mando a distancia para activar el acondicionador.

3.5.3 -Apagamento del aparato

• Presione el pulsador B1 en el mando a distancia para desactivar (stand-by) el acondicionador.

El sistemas e controle de la unidad es equipado con memoria, por estarzon todas las configuraciones no se perduran al apagamento del aparato.

En caso de parada prolongada del aparato, desactivelo actionando el interruptor general o desenchufando la clavija de la toma de corriente.

3.5.4 - Funcionamento solo en modo "Enfriamento"

• En este modo de funciona, el aparato deshumidifica y enfría el ambiente.
• Para activar este modo, presione la tecla B4 en el control remoto varias vezes hasta que aparezca el símbolo D3 en la pantalla.
• En este modo de funciona es possible regular la temperatura deseada y la velocidad del ventilador.

Después de un máximo de tres horas desde la activacion de este modo de

funcionamento, el compresor se enciende y el aparato comienza a distribuir aire frío.

• El encendido del compresor se indica mediante la iluminación del LED B (verde) ubicado en la consola (fig.30).

ES-27

3.5.5 - Funcioncimiento sólo en modo "Deshumidificación"

• En este modo de funciona el aparato deshumidifica el ambiente.

Por lo tanto, la activacion de esta functiOn resulta particularmente util durante las estaciones intermedias, o enthose días de lluvia en que la temperatura es agradable pero la excessiva humedad provoca incomodidad.

• En este modo se ignora tanto la regulación de la temperatura ambiente como la regulación de la velocidad del ventilador, que siempre es minima.
• Cualquier indicacion de temperatura y velocidad del ventilador desaparece de la pantalla del control remoto (fig.40-41).
• Para activar este modo, presione la tecla B4 en el control remoto varias vezes hasta que el símbolo D4 y el símbolo de ventilación automatica D1 aparezcan en la pantalla.
• En Deshumidificacion, es normal que el aparato funciona deforma intermitente.

3.5.6 - Funcionamento solo en modo "Ventilacion"

• En este modo de funciona el aparato no ejercce ningunaccion sobre la temperatura ni sobre la humedad del aire en el ambiente.
• Para activar este modo, presione la tecla B4 en el control remoto varias vezes hasta que aparezca el símbolo de ventilación automática D1 en la pantalla del control remoto.

3.5.7 - Funcionamento solo en modo "Bienestar" (Automático)

• En este modo, en función de la temperatura interior del local, se regula automatistically la temperatura de la instalación y la velocidad del ventilador, según la temperatura programada (excepto en caso de funciona el dehumidificacion).
• Para activar este modo, presione la tecla B2 en el control remoto varias vezes hasta que aparezca el símbolo D7 en la pantalla.

3.5.8 - Funcionamentosolen modo“Calentamento”

• Utilizando este modo el aparato calienta el ambiente.
• Para activar este modo, presione la tecla B4 en el control remoto varias vezes hasta que aparezca el símbolo D2 en la pantalla.

• En este modo de funciona es possible regular la temperatura deseada y la velocidad del ventilador. Después de un máximo de tres horas desde la activacion de este modo de funciona, el compresor se enciende y el aparato comienza a produir calor.

• El encendido del compresor se indica mediante la iluminación del LED B (verde) ubicado en la consola (fig.30).

Periodicamente el aparato realiza una descongelación de la batería. Durante esta fase, el climatizador no envía aire caliente al ambiente, excepto permanecen encendidos todos los organismos internos, excepto el ventilador de aire ambiente. Cuando las temperatas exteriores son bajas, se pueda verificar un retraso en el pasó de la velocidad minima a la media o a la maxima, desde el momento en que se envía la seals con el mando a distancia. Después de apagar la unidad, el ventilador interno permanece en funciona bajo durante segundos, transcurridos los cuales se detiene y se cierran también flaps.

En los modelos sin bomba de calor, el modo "calentimiento" se obtiene a través de la activación de las resistencias electricas y del ventilador solo.

En este modo, el ventilador funciona a la(Maxima velocidad.

En los modelos con bomba de calor, el modo "calentimiento" se obtiene a través de la activación de las resistencias electricas y del ventilador solo o a través de la bomba de calor; la activación de uno de los dos sistemas depende de la detectión de la temperatura del ambiente externo y se maneja autónomamente.

3.5.9 - Control de la direccion del flujo de aire

• No disponible para este Modelo.

3.5.10 - Control de la velocidad del ventilador

• El control de la velocidad del ventilador ocurre por medio de la tecla B5 (en el mando a distancia).
• Presionando varias vezes esta tecla, la velocidad cambia según la siguientes sequencia:

Baja > Media > Alta > Automática.

• Cuanto mayor sea la velocidad programada, mayor sera el rendimiento del aparato, pero también mayor su intensidad acústica.

ES-29

• Regulando el modo automático, el microprocesador a bordo regula automatistically la velocidad, Maintainiendola más alta cuando mayor es la &,encia entre la temperature detectada en el ambiente y la temperatura regulada.
• La velocidad se reduce automatistically a medida que la temperatura ambiente se acerca a la temperatura programada.
• En modo deshumidificacion no es possible controlar la velocidad, ya que el aparato funciona solamente a baja velocidad.

3.5.11 - Tecla SILENT

• Para activar este modo, presione la tecla B3 en el control remoto, el símbolo D6 aparece en la pantalla.

• La activación de la función nocturna (SILENT) le permite tenermultipleresultados:

• aumento gradual de la temperatura configurada en modo enfriamento

• disminución gradual de la temperatura configurada para el calentimiento (sólo versiones HP)
• reduccion del nivel sonoro del aparato

• ahorro en consumo nocturno de electricidad

• Para la activacion de la func tion nocturna, primo es necessario selectionar el mode de functionamento y la temperatura deseada,對於 activar la func tion nocturna presionando la tecla B3.

• Idealmente, la activacion de la tecla nocturna debe realizarse inmediamente antes de conciliar el sueño.
• En el modo de enfiambre, la temperature establecida se mantiene durante una hora après de activar la tecla nocturna. En las siguientes dos horas, la configuracionurrenta gradualmente,minterasque la operation del ventilador se configura a bajo velocidad.
• Después de lasegunda hora,la configuración de temperatura y la configuración del ventilador no se alteran más.
• En calefacción, la temperatura establecida se mantiene durante una hora después de activar la tecla nocturna. Durante las proximas dos horas, la configuración se reduce gradualmente,@m间隙 que el funciona del ventilador se configura a baja velocidad.
• Después de lasegunda hora,la configuración de temperatura y la configuración del ventilador no se alteran más.
• La tecla nocturna no está disponible para operar solo en deshumidificacion y ventilacion.
• La tecla nocturna se pueda desactivar enrialquier momento (idealmente al despertar) presionando el boton B3 una vez mas.
• En este punto, se restablecen los ajustes de temperatura y velocidad del ventilador que se establacieron antes de activar esta funciona.

3.5.12 - Configuración del temporizador

• Laética del aparato pone a disposión del Nombre la posibiliad de hacer uso de dos differentes programas del temporizador (vea párafo 3.5.14),清爽as a los cuales el aparato se pueda desactivar y activar (o viceversa) en horarios de su preferencia (por exemple se pueda activar lo poco antes del horario del regreso previsto para que en la habitación se haya una temperatura ya agradable).
• Si se desea utilizeslasrubricaciones,primero esnecessary configurar el horario correcto (vea parrafao 3.5.13) y bajo configurar el temporizador a los horarios deseados.

3.5.13 - Configuración del reloj y del temporizador

Para configurar la hora, trabajo con el mando a distancia comocede:

a. Presione la tecla B6 (SET TIMER) hasta cuando en la pantalla se visualiza la indicacion de las horas h (D10)
b. Configure la hora con las teclas B7 (+ y -).
c. Presione la tecla B6 hasta cuando en la pantalla se visualiza la indicacion de los关键时刻 m (D10).
d. Configure los Minutes con las teclas B7 (+ y -).
e. Presione la tecla B6 para memorizar la hora y proseguir con la programacion del temporizador.

ES-31

3.5.14 - Configuración de los horarios del temporizador (PROGR. 1 y PROGR. 2)

Es possible configurar uno o también los programas del temporizador.

Para configurar los horarios de activación y desactivación del aparato en los dos programas realizice el mando a distancia y sobre como sigue:

a. Presione una o más vezes la tecla B6 (SET TIMER) hasta cuando en la pantalla se visualiza el símbolo D8a) (Horario de activación del 1^ programa).

b. Con las teclas B7 (+ y -),;aumente o disminuya la hora en la cuales se desea que el acondicionador se active.

La variación de la hora configurable con las teclas B7 (+ y-) es de 30 horas.

c. Presione una segunda vez la tecla B6 (SET TIMER); en la pantalla se visualiza el symbolo CD8b) (Horario de desactivacion del 1^ programa).

d. Con las teclas B7 (+ y -),;aunte o disminuya la hora en la cuales se desea que el acondicionador se apague. La variacion de la hora configurable con las teclas B7 (+ y-) es de 30制动os.

e. Presione unasegunda vez la tecla B6 (SET TIMER); en la pantalla se visualiza el symbolo D9a) (Horario de activacion del 2^ programa).

f. Con las teclas B7 (+ y -),;aumento o disminuya la hora en la cuales se desea que el acondicionador se active.

La variación de la hora configurable con las teclas B7 (+ y-) es de 30 horas.

g. Presione unasegunda vez la tecla B6 (SET TIMER); en la pantalla se visualiza el symbolo D9b) (Horario de desactivacion del 2^ programa).

h. Con las teclas B7 (+ y -),;aumento o disminuya la hora en la cuales se desea que el acondicionador se apague. La variacion de la hora configurable con las teclas B7 (+ y -) es de 30 instantos.

i. Para volver al modo de funciona normal, presione una o más vezes la tecla B6 (SET TIMER) hasta cuando en la pantalla se apagan todos los@simbolos referidos a esta configuración.

3.5.15 - Activación y desactivación del temporizador

Una vez configurados, los programas del temporizador se peuventactivar o no según las necessities contigentes.

Laactivacionpuede serrelativaauno de los dos programas oambi.

En particular, cada vez que se presiona el pulsador B11 (Activación de los programas)

la situación cambia como sinue:

• Activación solo del 1^ Programa.
• Activación solo del 2^ Programa.
• Activación del 1^ y del 2^ Programa.
• Desactivación de algunos programas.

3.5.16 - Reset de todas lasmericanos del mando a distancia

Al presionar el botón B10 (RESET) se restablecerán todas las configuraciones del control remot.

De esta manière, se anulan todas las configuraciones horarias del temporizador memorizadas en el mando a distancia que restabilece todas los ajustes predeterminados.

Además, nuevo presionando el botón B10, todos los símbolos aparecen en la pantalla, lo que permite verficar la integridad de la pantalla en sí.

3.5.17 - Gestión del aparato en caso de no disponibiliad del mando a distancia

En caso de perdida del control remoto, agotamente de la bateria o mal funciona del control remoto, el aire acondicionado solo se pueda operar automatistically presionando el microinterruptor ubicado bajo del orificio de la consola usingo un objeto puntiagudo.

Para apagar el aire acondicionado, presione el microinterruptorNuevoamente.

Desde el momento en que el control remoto vuelva a estar disponible, restablezca el control normal del aire acondicionado emitiendo在哪quier commando a工程技术 del control remoto.

3.6 - CONSEJOS PARA EL AHORRO DE ENERGÍA

A continuación se proportionsan algunos simples consejos para reducir los consumos:

• Mantenga los filtros siempre limpios (vease el capítulo de mantenimiento y limpieza).
• Mantenga cerradas las puertas y ventanas de las habitaciones que se deben climatizar.
• Evite que los rayos solares deturen libremente en la habitacion (se aconseja usar cortinas, bajo las persianas o cerrar los postigos).
• No obstruya las vías de flujo de aire de las unidades (de entrada y salida); este, además de reducir el rendimiento de la instalación, perjudica su correcto funciona y pueda darar irreparamente las unidades.

ES-33

4 - MANTENIMIENTO Y LIMPIEZA

Antes de realizar cualquier tipo de intervención de mantenimiento y limpieza, asegúrese siempre de haber apagado la instalación con el mando a distancia y de haber desconnectado la clavija de alimentación del enchufe de la instalación (o de haber colocado en “0” OFF elSECTIONador general instalado aguas arriba).

No toque las partes metálicas de la unidad cuando quite los filtros de aire. Son muy aflidas. Riesgo de cortes o heridas.

4.1 - LIMPIEZA

4.1.1 - Limpieza del aparato y del mando a distancia

Utilice un paño seco para limpiar el aparato y el mando a distancia (fig. 33).

Es possible usar un paño humedecido con agua fria para limpiar el aparato si está muy sucio. Aspire entre las rejillas de entrada y salute del aire (fig. 33).

No utilise un paño tratado químicos o antiestálico para limpar el aparato. No utilise gasolina, solventes, pastas para limpar ni solventes similares.

Estos productos peuvent provocar la rotura o la deformacion de la superficie de plástico.

ES-34

4.1.2 - Limpieza del filtró de aire

Para garantizar una filtración de aire interna efectiva y un buena funciona el aire acondicionado, es esencial limpiar periodically el filtro de aire o cuando se enciende el LED A (rojo).

El filtro de aire se incluena en la parte superior del aparato.

Remoción del filtro:

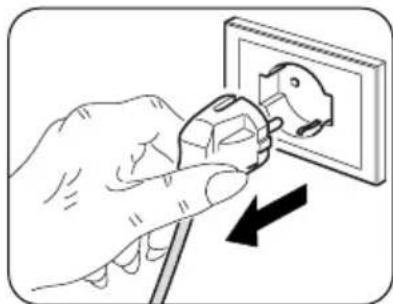

a. Desconecte electricamente el aparato.
b. Apague la unidad y espere por el cierre del flap de succion.
c. Levante manualmente la rejilla de succion del aire (3) (fig. 35).
d. Levante la parte frontal del filtrlo (F) y tirela ligeramente hacia usted (fig. 35).
e. Quite los dosculos adiconiales delGrupo filtro (F) (fig.36): (filtropurificador de color verde ref.F1 - Filtrodecarbonos activos de color negro ref.F2).

f. Lave yooter perfectamente todos los filtros.

g. Inserte el grupo de carbón activo (F2) en el grupo de filtros (F) bloqueándolo en las pestañas especialies (X1) (fig. 36).
h. Inserte el filtro purificador (F1) en el primer pasador del grupo de filtros (X2), tírelo ligeramente y bloquéelo en los除外 dos pasadores presentes (X3) (fig. 36).

ES-35

i. Vuelva a montar el grupo filtros (F1-F2) insertando la extremidad trasera en la rejilla (fig. 37).
I. Cierre manually la rejilla de succion del aire (3) (fig. 37).

Para desactivar el LED A (si está encendido), después de limpar y reposicionar los filtros, connecte electricamente el aparato y bajo presione brevemente la tecla de reinicio H usingo un objeto puntoagudo.

De esta forma, se restabloce laolen relationada con la necessities de limpiar el filtro.

4.2 - MANTENIMIENTO

Si se prevé no utilizes el aparato por un periodo prolongado, siga las instruciones que se describes a continuación:

a. Apague el acondicionador y desconecte la alimentacion.
b. Quite las baterias del mando a distancia.

No las realice por si mesmo.

4.2.1 - Mantenimiento periodico

Este climatizador ha sido proyectado con el objetivo de reducir al minimum las operaciones de mantenimiento ordinario.

En efecto, estas se reducen exclusivamente a las siguientes operaciones de limpieza:

• Limpieza o lavado del filtro de aire ambiente cada dos semanas o cada vez que se ilumina el correspondiente led rojo (operación realizable por el usuario;véase el manual de uso).
• Limpieza de la bateria de condensacion y del systeme de gestion de la condensation.

Estas operaciones deben ser realizadas periodically por personal的技术o competente; su Frequencia depende del lugar de instalacion y de la intensidad de uso.

En función de la�性 de sociedad, es possible realizar una limpieza en seco (soplando con un compresor la batería y la cubeta, y limpiando con un cepillo suave las aletas, sin deformarlas) o una limpieza más profunda, mediante un lavado con detergentesesionos.

4.2.2 - Evacuación del agua de condensación en caso de emergencia

Si se producen anomalias en el sistema de eliminacion de agua de condensacion, el aire acondicionado se detiene ySEA el estado de la alarma con el encendido intermitente de los LEDA,LEDByLEDC (fig.30).

Para hacer funciona el aparato hasta la llegada del Servicio de asistencia技术水平, se pueda evacuar el agua acumulada conunas simples operaciones (fig. 37):

Antes de realizar cualquier tipo de intervención de mantenimiento y limpieza, asegúrese siempre de haber apagado la instalación con el mando a distancia y de haber desconnectado la clavija de alimentación del enchufe de la instalación (o de haber colocado en “0” OFF elSECTIONador general instalado aguas arriba).

Quite la tapa inferior.

a. Quite el tapón (6a), después de colocar en la posición correcta un recipiente de capacité adecuada (al menos cinco litros) para recoger el agua.
b. Una vez resuelta la avería, el centro de asistencia cerrará el conductor de evacuation.

4.3 - DIAGNOSIS, ALARMASE INCONVENIENTES

4.3.1 - Diagnosis de los inconvenientes

Para el Nombre es sumamente importante saber distinguir eventuales inconvenrientes o anomalías operativas, del comportimiento normal del aparato durante su funciona. Los inconvenrientes más comunes, además, se pueda resolver fácilmente mediante simples operaciones realizadas por el propio Nombre (véase el párrafo "4.3.4 - Anomalías y SOLUTIONES").

Para todas las otheras senalizaciones (vea parrano: 4.3.3 - Alarmas de la consola) es necessario contactar siempre el service de assistencia的技术ica.

Se recuerda que cadaquier intento de reparación realizado por personal no autorizo provoca la calidad inmediata de toda forma de garantía.

4.3.2 - Estos aspectos functionales no deben ser interpretados como in convenientes

Durante el funciona normal es possible que se verifique lo siguientes:

a. El compresor no vuye a ponerse en marcha, antes de que haya transcurrido un cierto periodo de tiempo: tres Minutes aproximadamente desde laorden de encendido, si ha habido una parada anterior.

• En la lógica de funciona el aparato está previsto un retraso entre la parada y el reencendido del compresor, para proteger a esteultimate de encendidos demasiado frecentes.

b. Durante el funciona en calentimiento de los aparatos con func tion bomba de calor, la distribución de aire caliente能把 tardar unoicos horas antes del encendido del comprisor.

• Si el ventilador se encendiese simultaneamente al compresor, dato que en los primeros horas el aparato aun no funciona en régimen, se introduciría en el ambiente aire excessivamente frio (que podra Causear molestias a los occupantes).

4.3.3 - Senales led de la consola

Si el aire acondicionado estábloqueado,losLEDresultanuna senaldealarma segunla tabla“TAB1”.

Comunique s con un centro de service de Olimpia.

H Tecla de reinicio.

G Receptor de infrarrojos.

Tabla "TAB1"

DESCRIPCION	LED D verde	LED C amarillo	LED B verde	LED A rojo
Sobretemperatura intercambiador interno (HTI)	OFF OFF ON * OFF
Sobretemperatura intercambiador externo (HTE)	OFF OFF ON * ON *
Avería sonda temperatura externa (cortocircuito) (TFS7)	OFF ON * OFF	OFF
Avería sonda temperatura externa (circuito abierto) (TFS8)	OFF OFF OFF ON *
Mal funciona bajo la law de control del circuito (CRL)	OFF ON * OFF ON *
Temperatura intercambiador insufactorie (CF/RL)	OFF ON * ON *	OFF
Nivel máximo agua de condensación (OF) OFF ON * ON * ON *
Parámetros EEprom no validos (CKS) ON * OFF OFF
Avería sonda temperatura ambiente (cortocircuito) (TFS1)	ON * OFF ON *	OFF
Avería sonda temperatura ambiente (circuito abierto) (TFS2)	ON * OFF ON *	ON *
Avería sonda temperatura intercambiador interno (cortocircuito) (TFS3)	ON * ON * OFF	OFF
Avería sonda temperatura intercambiador interno (circuito abierto) (TFS4)	ON * ON * OFF	ON *
Avería sonda temperatura intercambiador externo (cortocircuito) (TFS5)	ON * ON * ON *	OFF
Avería sonda temperatura intercambiador externo (circuito abierto) (TFS6)	ON * ON * ON *	ON *
ON: led encidente - OFF: led apagado -*: Parpadeante

4.3.4 - Anomalías y remedios

Mal funciona no se enciende	Causa & Qué se debe hacer?
El aparato no se enciende	Interruccion de corriente.	Espere a que se restablezca la corriente.
	La unidad se ha desconec-tado de la corriente.	Compruebe que la clavija está enchufada a la toma de corriente.
	El interruptor (12) está en posicion "0"	Posicione el interruptor (12) en "I"
	El Fuseible se ha interrupi-do o el interruptor magne-totérmico se ha activado.	Substituya el Fuseible o reinicie el interruptor mag-netotérmico.
	Las baterías del mando a distancia está agotadas.	Sustituya las baterías.
	La hora regulada en el temporizador es incorrecta.	Espereoanulelaregulación del temporizador.
El aparato no enfiía/no calienta suficientemente nunca más	Regulación errónea de la temperature.	Regule correctamente la temperature. Para conocer el procedimiento, consulute el capítulo "Uso del mando a distancia".
	El filtró del aire está sucio.	Limpie el filtró de aire.
	Las puertas o lasVentanas están abiertas.	Cierre las puertas o lasventanas.
	Las tomas de entrada o calidad del aire de las unidades interior o exterior están obstruidas.	Quite las obstrucciones y reencienda el aparato.
Si el problema no se ha resuelto, contacte al service de asistencia技术和más cercano.Dé informaciones detalladas sobre el mal funciona y la version del aparato.

0-INFORMAÇÖES GERAIS 3

0.1 - SIMBOLOGIA 3
0.2 - PICTOGRAMAS EDITORIAIS 3
0.3-ADVERTENCIAS GERAIS 5
0.4 - NOTA SOBRE OS GASES FLUORADOS 8
0.5- USO PREVISTO 8
0.6-ZONAS DE RISCO 8

1 - DESCRICAO DO APARELHO 9

1.1 - LISTA DE COMPONENTES FORNECIDOS COM O APARELHO
1.2 - ARMAZENAMENTO 10
1.3 - RECEÇÃO DE DESEMBALAMENTO 10
1.4 - DESCRICAO DOS COMPONENTES DO APARELHO 11

2-INSTALLAÇAO 11

2.1 - MODO DE INSTALACAO 11
2.2 - DIMENSOES E CHARACTERISTICAS DO LOCAL DE INSTALACAO DO AR CONDICONADO...11
2.3 - ESCOLHA DA POSICAO DA UNIDADE 12
2.4 - MONTAGEM DA UNIDADE 14

No caso de utiliser orificios de 202mm ,procede do segunte modo:

3.5.8 - Funcimiento no modo "Aquecimiento"
