BRUKSANVISNING TECD 48 EINHELL

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

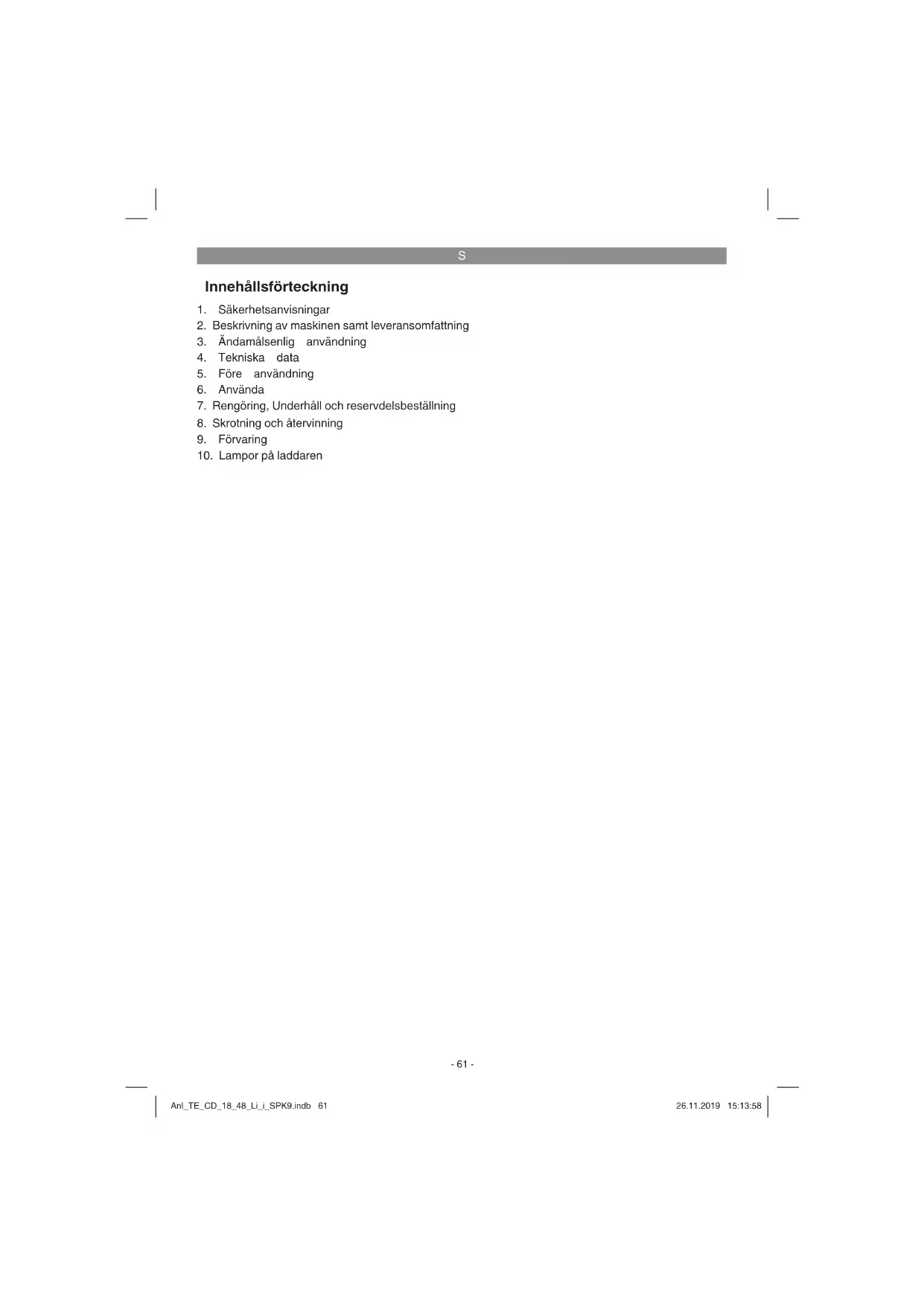

Innehállsforteckning

1. Sakerhetsanvisingar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anvanda
7. Rengöring, Underhäll och reservdelsbeställning
8. Skrotting och atervinning
9. Forvaring
10. Lampor palaaddaren

S

Fara! - Läsigenom bruksanvisningen for att sänka risken für skador.

Obs! Bär hörselskydd. Buller kan leda till att hörsein Förstörns.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk För att hälsovändigt damm uppSTAR. Asbesthaltiga material fär inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

For att undvika att maskinens vexel forstors, farr du endast vaxla medan maskinen star stilla.

Laddningsbara batterier fär endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats innan de laggs undan forforvaring (laddade till minst 40% ).

Skyddsklass II

Endast avsedd for anvandning i torra utrymmen.

S

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läsigenoma sakerhetsanvisningar, instruktioner, Bilder och teknska data som fi nns pa detta elverktyg. Om nedanstænde instruktioner inte beaktas fi nns det risk for elektriska slag, brand erler allvariga personskador.

Spara på alla sakerhetsanvisningar och instruktioner for framtida bruk.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Vridmomentsinställning
2. Kapacitetsindikering for batteriet
3. Omkopplare for rotationsriktting
4. Strombrytare
5. Batteri
6. Laddare
7. Omkopplare 1:a vaxeln - 2:a vaxeln
8. Sparrknapp
9. Snabbchuck
10. LED-ljus
11. Stöchhandtag
12. Omkopplare for skruvdragning/borming/ slagborrning

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig takontakt med vart servicecenter erler butiken dar du köpte Produkten inom fem dagar after att du köpte articiken. Tänk pa att du maste visa upp ettt giltigt kvitto. Beakta även garantita-bellen i serviceinformationen i slutet av bruksan

visingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).

• Kontrollera att leveransen ar komplet.

• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell erer smädelar! Risk for att barn sväljer delar och kvävs!

• Batteridrivenborrmaskin/skruvdragare
  Stodhandtag
  Laddare
  Batteri
  Original-bruksanvisning
  Sakerhetsanvisningar

3. Åndamåsenlig användning

Den batteridrivna slagskruvdragaren ar avsedd for att skruva in och lossa skruvar, for att borra i tra, metall och plast somt for att slagborra i sten med ett lampligt insatsverktyg.

Maskinen fár endast användas till sitt avsedda andamål. Användninger som sträcker sig utöver detta användningsomrade ar ej ánamálseniga. För materiaskador eller personskador som resultar av sādan användning ansvarar användaren/ operatoren själv. Tillverkaren patar sig inget ansvar.

Tänk pà att vāraprodukter endast fár användas till ándamälsenigt syfte och inte har konstruerats for yrkesmaggis, hantverksmaggis erler industriell användning. Vi ger dārfor ingen garanti om Produkten ská anvandas inom yrkesmaggisa, hantverksmaggisa erler industriella verksamheter ell vid liknande aktivitet.

S

4. Tekniska data

Spanningsforsrjning motor 18 V d.c.

Tomgangs-varvatal 0-400/0-1500 min

Vridmomentssteg: 21+1+1

Hoger-/vänstergang.....

Spannvidchuck max.13mm

Utgangsspanning laddare 20 V DC

Utgangsström laddare 3 A

Natspanning laddare. 200-250V~ 50-60 Hz

Batterityp Li-lon

Antal battericeller 5

Batterikapacitet 2,0Ah

Vikt. 1,8kg

Max. skruv diameter: 6 mm

Maximal skruv diameter beskriver den maxima di diameter pa en skruv som kan skruvas in i tra. Beroende pa virkestyp kanenna diameter variera.

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 62841.

Ljudtrycksniva L 84,9 dB(A)

Osakerhet K. 3 dB

Ljudeff ektnivá 95,9 dB(A)

Osakerhet Kwa 3 dB

Bär hörskysdd.

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktnigar) har bestamts enligt EN 62841.

Borrning i metall

Vibrationsemissionsvärde a_h≤ 2,5m / s^2

Osakerhet K = 1,5 m/s²

Slagborning i betong

Vibrationsemissionsvärde a_h,iD = 8,231~m / s^2

Osakerhet K = 1,5 m/s²

Angivna vibrationsemissionsvarden och bullervarden har matts upp enligt en standardiserad provningsmetod och kan anvandas om man vill jämfora olika elverktyg.

Angivna vibrationsemissionsvarden och bullervarden kan även anvandas till en preliminar bedömming av belastningen.

Warning:

Beroende på hur elverktyget används, och särskilt vilkten typ av arbetstystycke som bearbetas, kan de vibrationsemissions- och bullervarden som uppstar under den faktiska användningen av elverktyget avika frän angivna varden.

Begransa upppomsten av buller och vibration till ett minimum!

Anvandendastintakta maskiner.
- Underhäll och rengör maskinen regelbundet.
Anpassa ditt arbetssatt till maskinen.
Overbelasta inte maskinen.
Lämna in maskinen for översyn vid behov.
Slafiran maskinen om den inte anvands.
Bärhandskar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a ground av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammiI termask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstar av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

Begransda nirdarbetsid.

Ta hansiyn till alla moment under användingens gäng (tex tider nár elverktyget har slagits ifrán, och sādana tider nár det visserligen har slagits pá, men kör utan belastning).

5. Färe användning

Las tvunget igenom dessa anvisningar innan du anvander den batteridrivna skruvdragaren:

1. Ladda batteriet med den medfoljande laddaren.
2. Använd endast skarpa borr samt intakta och lampliga bits.
3. Innan du borrar eller skruvar i vaggar och murar maste du kontrollera om dessa innehaller ström-, gas-eller vattenledninger.

S

6. Anvanda

6.1 Ladda upp Li-batteriet (bild 2-3)

1. Dra ut batteriet (5) ur handtaget och tryck samtidigt ned sparrknappen (8).
2. Kontrolera att natspanninger som anges pa markskylen stammer overens med natspanninger i vagguttaget. Anslut laddarens (6) stickkontakt till vagguttaget. Den grona lysioden boorjar blinka.
3. Skjut fast batteriet pa laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en tabell som forklarar betydelsen av de olika lysioderna på laddaren.

Om det inte skulle vara möjigt att ladda upp batteripacken sö kontrollera

om det finns natspanning i vagguttaget
- om det finns en felfri kontakt på laddarens laddningskontakt.

Om det fortfarande inte skulle vara möjigt att ladda upp batteripacken sa ber vi Dig att sanda

laddaren
- ochbatteripacken
till var kundtjanst.

For en professionll returning vill vi be dig att kontakta var kundtjanst ell butiken dar du kope produits.

När du returnerar eller avfallshanterar batter- rier eller batteridrivnaprodukter, maste du se till att dessa forpackas separat i plastpäsar for att undvika kortslutningar erler brand!

For att batteriets livslängd ska blå lang som möjögmente du alltid ladda upp Li-batteriet i god tid. Detta ar alltid nödvändigt om du marker att den batteridrivna skruvdragarens prestanda börjar forsvagens.

6.2 Stalla in vridmomentet (bild 4/pos. 1) Obs! Stallringen for vridmomentet fár endast stellas in vid stillestand.

Den batteridrivna skruvdragaren ar utrustad med en mekanisk vridmomentsinställning.

Vridmomentet for en bestam skruvstorlek stalls in pa installningsringen. Vridmoment ar beroende av fl era faktorer:

• art ochHardhet hos det material som skall bearbetas

• de安娜 skruvarnas art och langd
  kraven som stalls paskruvforbindningen.

Dá vridmomentet nàtts signaleras detta genom ljudet som uppSTAR d' kopplingen kopplas ur.

6.3 Omkopplare for skruvdragning/borrning/ slagborrning (bild 4/pos. 12)

For skruvdragning ske omkopplaren (12) stallas pa lage, Skruv. Vridmomentet stalls in med vridmomentsinstallningen (1) (sepunkt 6.2).
- För borning ske omkopplaren (12) ställas på lage „Borr". Slirkopplingen ar franslagen och maximalvridmoment ar tillgangligt oberoende av vridmomentsinställningen (1).
For slagborming ske omkopplaren (12) stallas pa lage "Hammare". Slirkopplingen ar franslagen och maximal vridmoment er tillgangligt oberende av vridmomentsinstallningen (1).

Mark Maskinen maste sta stilla innan vridmomentsinställningen (1) stalls in och omkopplaren for skruvdragning/borrnng/ slagborrning (12) andras.

6.4 Varvrikningsomkopplare (bild 5/pos.3)

Med skutkontakten ovanfor till-/franbrytaren garet att stalla in rotationsriktningen for den sladdləsa skruvdragaren och sakra skruvdragaren mot obehorig inkoppling. Det garet att valja mellan hoger- och vanstergang. For att undvika skador pa utväxlingen far rotationsriktningen endast andras da maskinen star stilla. Om skutkontakten befi nner sig i mittenpositionen ar till-/franbrytaren blockerad.

6.5 Till-/frånbrytare (bild 5/pos. 4)

Med till-/franbrytaren gär det att styra varvtalet steglost. Ju langre Du trycker in brytaren desto högre ar varvtalet for skruvdragaren.

6.6 Omkoppling 1:a vãxeln - 2:a vãxeln (bild 4/pos. 7)

Med omkopplarens lage kan valja om du vill jobba med Hogre ellere lagre varvtaI. For att undvika att vaxeln skadas far du endast kopla om vaxeln medan skruvdragaren star stilla.

S

6.7 Kapacitetsindikering for batteriet (bild 6/pos. 2)

Tryck pa knappen (a) for kapacitetsindikering for batteriet. Kapacitetsindikeringen (2) visar batteriets laddningsniva med 3 lysdioder.

Alla tre lysdioder ar tanda:

Batteriet ar fulladdat.

2 aller 1 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar:

Batteriet har djupurladdats och ar defekt. Du fär inte langre anvanda eller ladda ett defekt batteri.

6.8 LED-ljus (bild 6/pos.10)

Du kan anvanda LED-ljuset (10) for att fä bättre belysning där du ska skruva eller borra. LED-ljuset (10) slas på automatiskt när du trycker in strombrytaren (4).

6.9 Byta verktyg (bild 7)

Obs! Infor alla arbeten (tex byte av verktyg, underhall) pa den batteridrivna skruvdragaren maste du stalla omkopplaren for rotationsriktningen (3) imttlage.

Den batteridrivna skruvdragaren ar utrustad med en snabbchuck (9) med automatisk spindelsparr.
Vrid chucken (9) sa att den öppnas. Öppnigen (a) i chucken mäste vara tillräckligt stor for verktyget (borr resp. bits).
Välj ett passande verktyg. Skjut in verktyget i chuckens öppning (a) sö langt som möjigt.
Vrid at chucken (9) hart och kontrollera därefter att verktyget sitter fast.

6.10 Skrivninq:

Använd helst skruvar med självcentrering (tex torx, stjärnskruv) vilket garantar er tsetärt arte. Se till att biten som används och borrskruven overensstämmer vad gäller form och storlek. Genomfor vridmomentsinställningen enigt beskrivningen i braksanvisninger sa att den overensstämmer med skruvstorleken.

6.11 Montera stödhandtaget (bild 8/pos. 11)

Stodhandtaget (11) ger dig ytterligare stod medan du anvander maskinen. Anvand dafor alltid maskinen med stodhandtag Stodhandtaget (11) kan skruvas in i ett av två

lagen (A, B). Avenna anledning ar handtaget lampligt for saval hoger- som vänsterhanta personer.

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen sha rengoras.

7.1 Rengora maskinen

• Hall skyddsanordningarna, ventilationsoppingarna och motorkapan i相关政策
• smutsfritt skick som jollyt. Torka av maskinen med en ren duk erller blas av den medtryckluft med svagt tryck.
• Vi rekommender att du rengör maskinen after varje användningstilfalle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller losningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vātskor,tränger in i maskinens inre. Om vatten,tränger in i ett elverktyg hojs risken for elektriska slag.

7.2 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

7.3 Reservdels- och tillbehorsbeställning

Angefoljande information nardu bestallerreservdeler:

Produkttyp
Produktensartikelnummer
- Produktens ID-nr.
Reservdelsnumret for reservdelen

Aktuella priser och ytterligare information finns paa www.isc-gmbh.info

Tips: For bra arbetsresultat rekommenderar vi hovgardiga tillbehör fran

kwb!www.kwb.eu [e-mail]

S

8. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lämna in forpackningen till ett insamlingsstalle for atervinning. Produkten och dess tillbehör bestar av olika material som tex metaller och plaster. Defektaprodukter fär inte kastas i hushällssoporna. Lämna inprodukten till att insamlingsstalle i dinCOMMUN FOR professionell avfallshantering. Hör after med dinCOMMUN om du inte vet var närmsta insamlingsstalle fi nns.

9. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpack-ningen.

10. Lampor pa Iaddaren

Indikeringstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren ar ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivà i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frân angivna laddningstider.
Frân Till Batteriet har laddats och ar klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur ar inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet ar defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet ar für varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av aller innehaller elektriska aller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returnering ar agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustrustningen skakrotas. Effer att den forbrukade urustrinenten har lamnats in till en avfallsstation kan den omhandertas i onlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdalar och hjalpmedelutan elektriska komponenter vars syfte har varit att kompletterna den forbrukade urustrinenten.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparation och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdeler* Bits/borr
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister ell störningar kan du animä delta pà webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivnng av felet som har uppstatt och besvara alltid foljande frägor:

• Fungerade Produkten für stell ervar den defekt frän böjar?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pa Telefon under servicenumret som anges nedan.Foljande punkter gäller for att du ska kunna gora ansprak pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellere tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler sha ansprak pa garanti stallas inom tvä veckor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sadana arbeten inte at en ny garantitid börjar gälla for produit erer for ev. reservdeler som har monterats in. Detta galler även vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis ell utan markskylt tacks inte av vara garantitjanster eftersom de inte kan identieras. Om defekten i produits tacks av vara garantitjanster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och Förbrunningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
