BRUKSANVISNING TCMC 3551 EINHELL

Løsn låsningen (13).

Produktets varenummer

Produktets identnummer

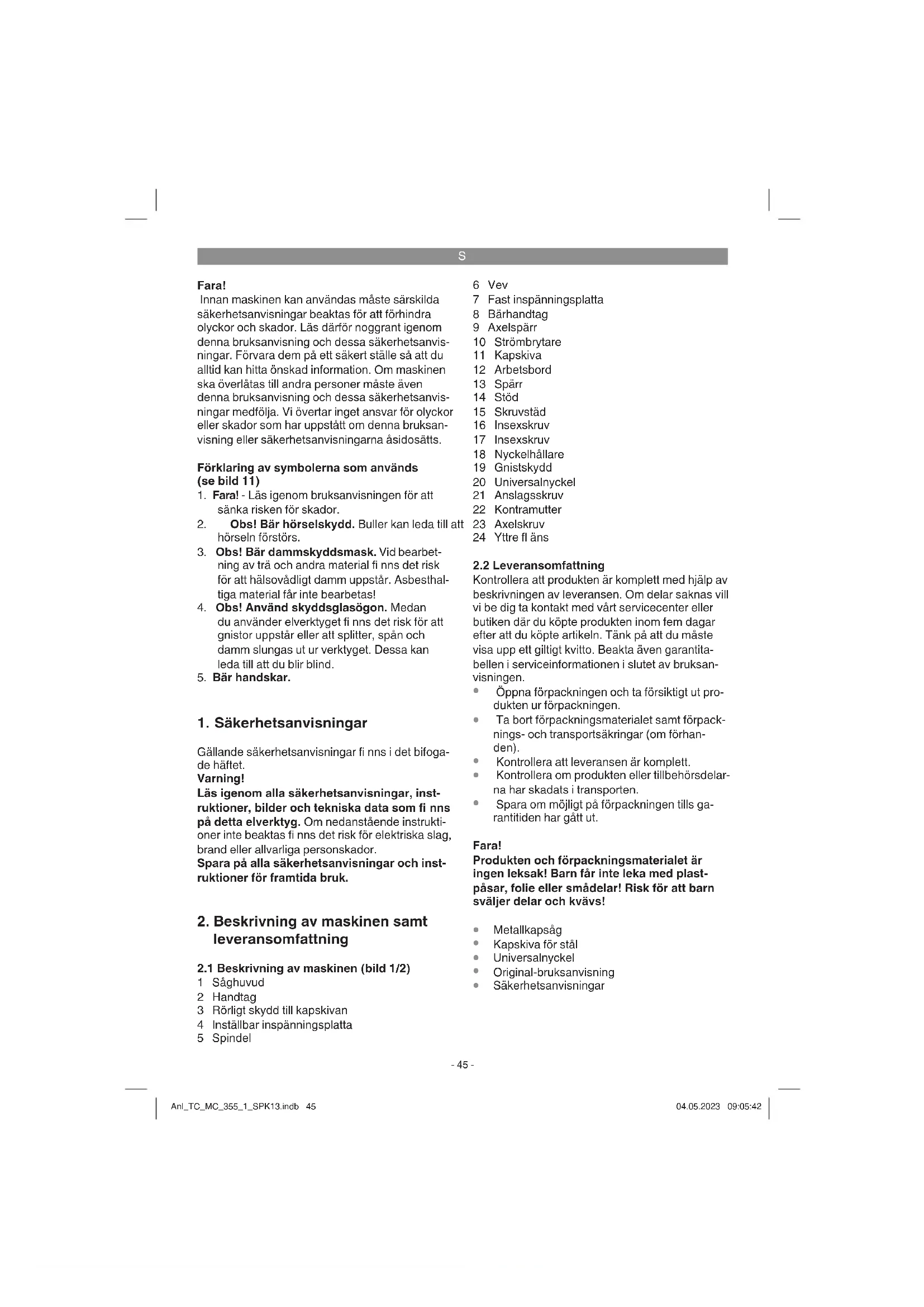

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 11)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att

3. Obs! Bär dammskyddsmask. Vid bearbet-

ning av trä och andra material fi nns det risk för att hälsovådligt damm uppstår. Asbesthal- tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan

du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

1 Såghuvud 2 Handtag 3 Rörligt skydd till kapskivan 4 Inställbar inspänningsplatta 5 Spindel 6 Vev 7 Fast inspänningsplatta 8 Bärhandtag 9 Axelspärr 10 Strömbrytare 11 Kapskiva 12 Arbetsbord 13 Spärr 14 Stöd 15 Skruvstäd 16 Insexskruv 17 Insexskruv 18 Nyckelhållare 19 Gnistskydd 20 Universalnyckel 21 Anslagsskruv 22 Kontramutter 23 Axelskruv 24 Yttre fl äns

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Metallkapsågen är avsedd för kapning av ar- betsstycken av metall som passar till maskinens storlek. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Endast passande kapskivor får användas till den- na maskin. Det inte tillåtet att använda olika slags HSS-, HM-, CV- eller liknande diverse sågklingor. Till maskinens avsedda användning hör också att säkerhetsanvisningarna samt monteringsanvis- ningarna och driftanvisningar i bruksanvisningen beaktas. Personer som använder och underhåller maski- nen ska känna till utrustningens funktioner och ha instruerats om eventuella faror. Dessutom ska gällande arbetsmiljöregler följas exakt. Övriga allmänna regler för arbetsmedicinska och säker- hetstekniska områden ska även beaktas. Om maskinen ändras leder detta till att tillver- karens ansvar för därutav resulterande skador upphör att gälla. Trots avsedd användning kan särskilda resteran- de riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

Risk för att kapskivan rörs vid inom ej över- täckt kapningszon.

Risk för skärskador vid ingrepp i den roteran- de kapskivan.

Risk för att arbetsstycken eller delar slår tillbaka.

Risk för att kapskivan bryts sönder.

Risk för att delar av skadade eller felaktiga kapskivor slungas ut.

Risk för hörselskador vid otillräckligt buller- skydd.

.............................4200/min-¹ Kapskiva ...................... Ø 355 x Ø 25,4 x 2,8 mm Uppställningsyta .......................... 470 x 280 mm Svängningsområde ................................. 0° – 45° Spännvidd i skruvstäd max. .................... 240 mm Sågbredd vid 90° .............. Ø 125 / 110 x 110 mm Sågbredd vid 45° .................. Ø 100 / 90 x 90 mm Vikt ...........................................................15,7 kg Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 62841. Ljudtrycksnivå L

..............................................3 dB Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift. Anl_TC_MC_355_1_SPK13.indb 46Anl_TC_MC_355_1_SPK13.indb 46 04.05.2023 09:05:4204.05.2023 09:05:42S

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen.

Packa upp metallkapsågen och kontrollera om den ev. har skadats i transporten.

Maskinen ska monteras stabilt, dvs. på en arbetsbänk eller skruvas fast i ett stadigt golv- stativ.

Innan maskinen tas i drift ska alla skydd och säkerhetsanordningar ha monterats på avsett vis.

Gnistskyddet ska vridas i pilens riktning så pass långt från transportläget så att en öppning uppstår mellan basplattan och gnist- skyddet. (Bild 10)

Märk! Det finns inget gummi på foten (d) bredvid gnistskyddet (bild 10). Gnistor som leds bort av gnistskyddet skulle annars leda till att gummit smälter.

Kapskivan måste kunna rotera fritt.

Innan du slår på maskinen med strömbryta- ren måste du övertyga dig om att kapskivan är rätt monterad och att de rörliga delarna inte klämmer.

Obs! Dra alltid ut stickkontakten inför under- håll, bestyckning och montering. För att uppnå högre stabilitet kan maskinen fästas på en arbetsbänk eller liknande (bild 1). Passan- de monteringsmaterial, t ex skruvar, kan köpas i en specialaff är.

Tryck såghuvudet (1) nedåt med handtaget (2) och dra ut spärren (13).

Släpp upp såghuvudet långsamt. Obs! På grund av returfjädern slår såghuvudet upp au- tomatiskt. Släpp därför inte handtaget efter att du har kapat, utan höj såghuvudet långsamt och med svagt mottryck.

I bild 1 visas såghuvudet i sitt högsta läge.

Inför transport ska såghuvudet spärras i det undre läget med hjälp av spärren.

För att underlätta transporten är sågen ut- rustad med ett bärhandtag (8).

6.2 Skruvstäd (bild 3)

Innan ett arbetsstycke bearbetas ska det alltid fi xeras i skruvstycket (15).

Fäll upp den övre hälften av muttern (a).

Dra ut spindeln (5) så pass långt tills arbets- stycket kan spännas in mellan skruvstyckets inspänningsplattor (4/7). Märk: Du behöver inte vrida på spindeln om den halva muttern har fällts upp. Spindeln kan dras ut eller skjutas in steglöst.

Skjut spindeln så pass långt framåt tills ins- pänningsplattan (4) rör vid arbetsstycket.

Fäll ned den övre hälften av muttern igen så att spindeln och mutterns båda delar griper in i varandra.

Spänn därefter fast arbetsstycket säkert i skruvstycket genom att vrida på veven (6).

6.2.1 Spänna fast stora arbetsstycken

(bild 2,4) För att kunna bearbeta stora arbetsstycken, ska de båda skruvarna (16/17) tas bort och inspän- ningsplattan (7) fl yttas bakåt till borrhålen b och c. Därefter ska inspänningsplattan monteras tillbaka med skruvarna.

6.3 Utföra geringssågning (bild 2,4)

För att utföra geringssågningar kan skruvstycket ställas in mellan 0° och 45°.

Lossa på de båda skruvarna (16/17).

Vrid skruvstyckets (15) inspänningsplatta (7) till avsett vinkelmått.

Dra åt skruvarna på nytt.

När arbetsstycket spänns fast svänger den främre inspänningsplattan (4) automatiskt till erforderligt läge och ligger då i en linje med arbetsstycket. Detta innebär att arbetsstycket fixeras på ett säkert sätt.

6.4 Ställa in anslagsskruven (bild 5)

Kapskivans väg nedåt kan ställas in med an- slagsskruven (21). Detta är nödvändigt eftersom kapskivans diameter reduceras pga. slitage och arbetsstycket då inte skulle kapas komplett.

Skruva anslagsskruven antingen uppåt eller nedåt.

Sänk såghuvudet (1) för att kontrollera om kapskivan (11) når fram till skruvstyckets (15) inspänningsplatta (7).

Obs! Om en ny skiva behöver sättas in vid ett senare tillfälle, ska inställningen för anslagsskruven (21) tvunget kontrolleras för att undvika sågskador på underlaget där maskinen har ställts.

6.5 Byta ut kapskivan (bild 6/7)

Ställ såghuvudet (1) i det övre viloläget.

Skjut upp det rörliga skyddet (3) till kapskivan.

Tryck in axelspärren (9) och vrid runt kaps- kivan (11) sakta med den andra handen tills axelspärren snäpper in.

Skruva ut axelskruven (23) med den bifogade universalnyckeln (20) i motsols riktning.

Montera den nya kapskivan i omvänd följd och dra sedan åt. Obs! Rengör fl änsarna noggrant innan du monterar den nya kapskivan.

Beakta pilen som anger rätt rotationsriktning.

Använd endast rekommenderade, förstärkta kapskivor och dra inte åt axelskruven mer än att kapskivan sitter fast ordentligt och inte kan slira. Om du drar åt axelskruven för hårt finns det risk för att skivan skadas.

Sänk såghuvudet med handtaget (2) efter monteringen så att skyddet till kapskivan hop- par tillbaka till utgångsläget.

7.1. Strömbrytare (bild 8)

Tryck in strömbrytaren (10) för att slå på så- gen.

Släpp brytaren på nytt för att slå ifrån sågen på nytt.

Spänn fast arbetsstycket i skruvstycket.

Slå på maskinen och vänta tills motorn har nått sitt maximala varvtal.

Tryck ned såghuvudet (1) med handtaget (2) tills kapskivan rör vid arbetsstycket lätt.

För kapskivan (11) jämnt genom materialet som ska kapas. Obs! Kapskivan får inte slå eller hoppa ef- tersom detta innebär att kapningskvaliteten försämras eller att kapskivan bryts sönder.

Medan du kapar måste du hålla fast handta- get ordentligt och föra såghuvudet konstant nedåt.

Sänk inte kapningshastigheten mot slutet av kapningen eftersom det då finns risk för att arbetsstycket överhettas och att gradbildnin- gen tilltar. Märk: Antalet kapningar som kan utföras med en kapskiva samt kapningskvaliteten kan variera avsevärt på grund av olika kapningstider. Snabba kapningar kan leda till att kapskivan slits ned fortare, med reducerar samtidigt gradbildning och missfärgning av materialet.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en be- hörig elinstallatör.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TC_MC_355_1_SPK13.indb 49Anl_TC_MC_355_1_SPK13.indb 49 04.05.2023 09:05:4304.05.2023 09:05:43S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_TC_MC_355_1_SPK13.indb 50Anl_TC_MC_355_1_SPK13.indb 50 04.05.2023 09:05:4404.05.2023 09:05:44S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar Förbrukningsmaterial/förbrukningsdelar* Kapskiva Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TC_MC_355_1_SPK13.indb 51Anl_TC_MC_355_1_SPK13.indb 51 04.05.2023 09:05:4404.05.2023 09:05:44S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TC_MC_355_1_SPK13.indb 52Anl_TC_MC_355_1_SPK13.indb 52 04.05.2023 09:05:4404.05.2023 09:05:44CZ
