MANUAL DE USUARIO TCMC 3551 EINHELL

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad. Explicación de los símbolos empleados (véase fi g. 11)

1. Peligro! - Leer el manual de instrucciones

para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

3. Cuidado! Es preciso ponerse una masca-

rilla de protección. Puede generarse polvo dañino para la salud cuando se realicen tra- bajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

4. Cuidado! Llevar gafas de protección.

Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni- cos con los que está provista esta herrami- enta eléctrica. El incumplimiento de las instruc- ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguri- dad e indicaciones para posibles consultas posteriores.

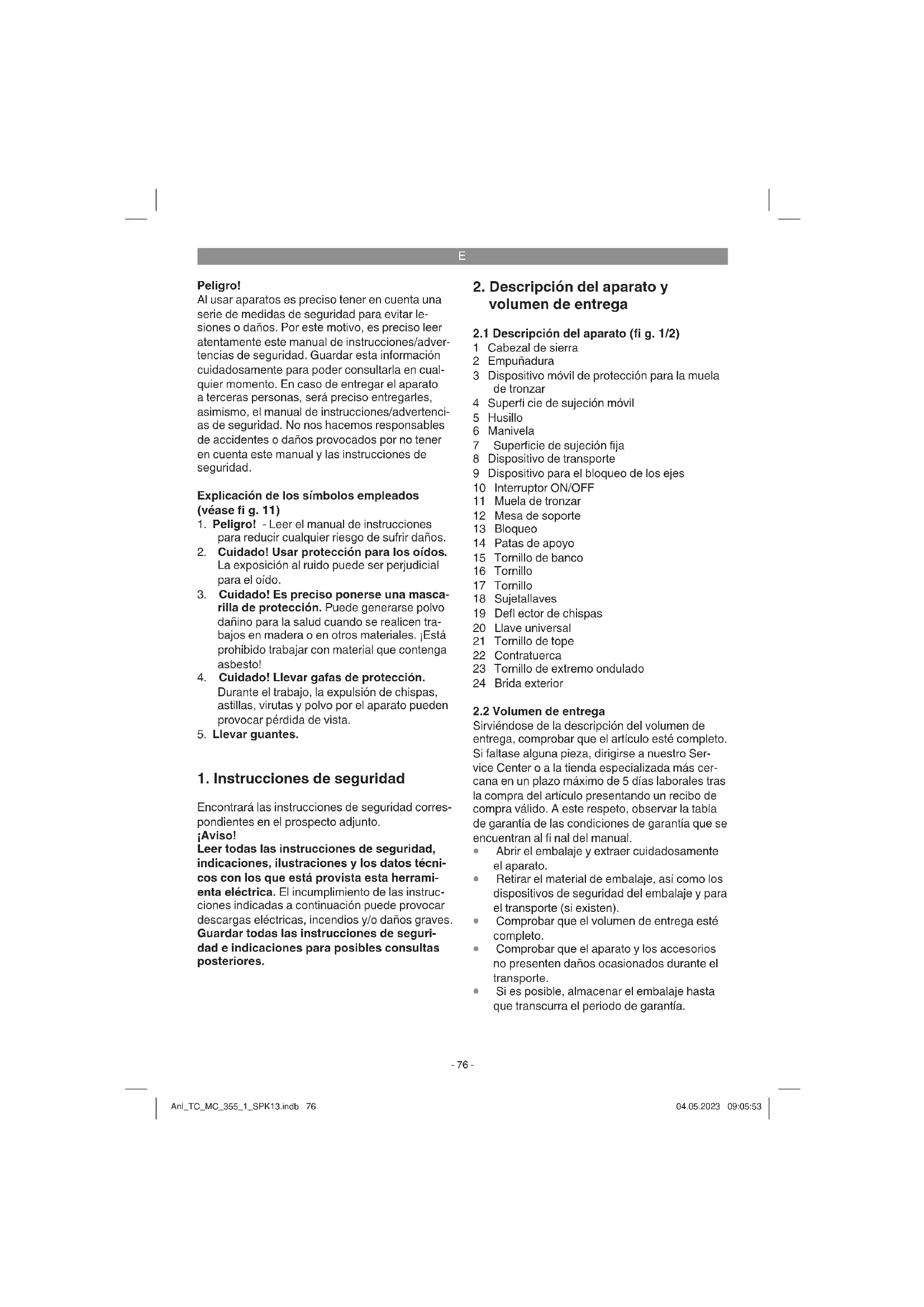

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1/2)

1 Cabezal de sierra 2 Empuñadura 3 Dispositivo móvil de protección para la muela de tronzar 4 Superfi cie de sujeción móvil 5 Husillo 6 Manivela 7 Superfi cie de sujeción fi ja 8 Dispositivo de transporte 9 Dispositivo para el bloqueo de los ejes 10 Interruptor ON/OFF 11 Muela de tronzar 12 Mesa de soporte 13 Bloqueo 14 Patas de apoyo 15 Tornillo de banco 16 Tornillo 17 Tornillo 18 Sujetallaves 19 Defl ector de chispas 20 Llave universal 21 Tornillo de tope 22 Contratuerca 23 Tornillo de extremo ondulado 24 Brida exterior

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Muela de tronzar para acero

Instrucciones de seguridad

La tronzadora de metal es adecuada para cortar metales que correspondan a las dimensiones de la misma. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Sólo está permitido utilizar muelas de tronzar adecuadas para este tipo de máquina. Se prohíbe el uso de cualquier tipo de hojas de sierra HSS, HM, CV, etc. Otra de las condiciones para un uso adecuado es la observancia de las instrucciones de seguridad, así como de las instrucciones de montaje y de servicio contenidas en el manual de instrucciones. Las personas encargadas de operar y mantener la máquina deben estar familiarizadas con la misma y haber recibido información sobre todos los posibles peligros. Además, es imprescindible respetar en todo momento las prescripciones vigentes en materia de prevención de accidentes. Es preciso observar también cualquier otro regla- mento general en el ámbito de la medicina laboral y técnicas de seguridad. El fabricante no se hace responsable de los cam- bios que el operario haya realizado en la máquina ni de los daños que se puedan derivar por este motivo. Existen determinados factores de riesgo que no se pueden descartar por completo, incluso haci- endo un uso adecuado de la máquina. El tipo de diseño y montaje de la máquina pueden conllevar los siguientes riesgos:

Contacto con la muela de tronzar en la zona de corte en que se halla al descubierto.

Entrada en contacto con la muela de tronzar en funcionamiento (riesgo de lesión por cor- te).

Rebote de las piezas con las que se está tra- bajando o de algunas de sus partes.

Roturas de muelas de tronzar.

Proyección de las muelas de tronzar deterio- radas o defectuosas.

Lesiones del aparato auditivo por no utilizar la protección necesaria.

4. Características técnicas

¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes.

Desembale la tronzadora de metal y compru- ebe si existen daños eventuales ocasionados durante el transporte

Poner la máquina en una posición estable, es decir, fíjarla con tornillos a un banco de traba- jo o a un bastidor fijo.

Antes de la puesta en marcha, instalar debi- damente todas las cubiertas y dispositivos de seguridad.

El deflector de chispas tiene que girar en la dirección de la flecha alejándose de la posici- ón de transporte hasta que se produzca una ranura entre la placa base y el deflector de chispas. (fig. 10)

¡Advertencia! No hay goma en el pie (d) jun- to al deflector de chispas (fig. 10) puesto que, de lo contrario, las chispas desviadas por el deflector de chispas fundirían la goma.

La muela de tronzar debe poder funcionar sin problemas.

Antes de presionar el interruptor ON/OFF, asegúrese de que la muela de tronzar esté bien montada y de que las piezas móviles se mueven con suavidad.

Soltar el bloqueo (13)

¡Atención! Desenchufar el aparato antes de proceder a realizar trabajos de mantenimien- to, reequipamiento y montaje. Para mayor estabilidad, sujetar adicionalmente el dispositivo a un banco de trabajo o similar (fi g. 1). El material de fi jación adecuado, como tornillos, etc., lo podrá encontrar en comercios especia- lizados.

6.1 Dispositivo de seguridad para el trans-

Presionar hacia abajo el cabezal de la sierra (1) situado en la empuñadura (2) y extraer el bloqueo (13).

Desplace lentamente hacia arriba el cabezal de la sierra. ¡Atención! El muelle recuperador hace que el cabezal de la sierra se desplace hacia arriba de forma automática. En este caso, no suelte la empuñadura al finalizar el corte, mueva el cabezal lentamente hacia arriba ejerciendo una ligera contrapresión

La fig. 1 muestra el cabezal de la sierra en la posición superior.

De cara a facilitar el transporte del cabezal de sierra, es necesario fijar el bloqueo en la posición inferior.

Para facilitar su traslado, la sierra ha sido dotada de una asa (8). 6.2. Tornillo de banco (Fig. 3) Antes de empezar a trabajar, es necesario fi jar cada pieza en un tornillo de banco (15).

Plegar hacia arriba la mitad superior de la tuerca (a).

Tire del husillo (5) hasta que la pieza situada entre las superficies de sujección (4/7) del tornillo de banco se pueda asegurar. Anl_TC_MC_355_1_SPK13.indb 78Anl_TC_MC_355_1_SPK13.indb 78 04.05.2023 09:05:5304.05.2023 09:05:53E

Aviso: Si la mitad de la tuerca está plegada hacia arriba, no es necesario girar el husillo. El husillo se puede extraer o introducir de manera continua.

Empujar el husillo hacia delante, hasta que la superficie de sujeción (4) entre en contacto con la pieza que se desea trabajar.

Plegar de nuevo hacia abajo la parte superior de la tuerca, de tal forma que el husillo y las dos partes de la tuerca queden encajadas.

Girando la manivela (6), queda sujeta firme- mente en el tornillo de banco la pieza que se desea trabajar.

6.2.1 Sujeción de piezas grandes (fi g. 2,4)

Para poder trabajar piezas grandes, quitar los dos tornillos (16/17) y poner la superfi cie de sujeción (7) hacia atrás sobre las perforaciones b y c. A continuación, la superfi cie de sujeción se deberá volver a fi jar con los tornillos. 6.3. Cortes oblicuos (Fig. 2,4) Para practicar cortes oblicuos, es posible ajustar el tornillo de banco de 0° a 45°.

Gire las mandíbulas de sujeción (7) del tor- nillo de banco (15) hasta conseguir el ángulo deseado.

Vuelva a apretar los tornillos.

Al fijar la pieza, la superficie de sujeción anterior (4) se orienta de manera automática alcanzando la posición necesaria para traba- jar y alineándose a la pieza que se desea tra- bajar, garantizando de esta forma una mejor sujeción de la misma. 6.4. Ajuste del tornillo de tope (Fig. 5) Mediante el tornillo de tope (21), se puede ajustar el movimiento de descenso de la muela. Esto re- sulta imprescindible, ya que, debido al desgaste, el diámetro de la muela de tronzar va disminuyen- do progresivamente, no pudiendo cortar más en su totalidad la pieza que se desea trabajar.

Según sea necesario, apretar o aflojar el tor- nillo de tope.

Mover hacia abajo el cabezal de la sierra (1) para comprobar si la muela de tronzar (11) llega hasta la superficie de sujeción (7) del tornillo de banco (15).

Apretar de nuevo la tuerca de bloqueo. ¡Atención! Si se utilizar una nueva muela más adelante, será preciso controlar el ajuste del tornillo de tope (21) para evitar que se corte la base sobre la que está colocada el aparato.

6.5 Cambio de la muela de tronzar (fi g. 6, 7)

Desenchufar el aparato

Colocar el cabezal de la máquina (1) en la posición de descanso superior.

Empujar la cubierta móvil de la muela de tronzar (3) hacia arriba.

Presionar el dispositivo de bloqueo del ár- bol (9) y haga girar lentamente la muela de tronzar (11) con la otra mano hasta que dicho dispositivo quede encajado.

Aflojar el tornillo de extremo ondulado (23) con la llave universal (20) suministrada en sentido antihorario.

Retirar el tornillo de extremo ondulado, la arandela, la brida exterior (24) y la muela desgastada.

Volver a ajustar y apretar la nueva muela repi- tiendo la secuencia de pasos a la inversa. Atención: Antes de llevar a cabo el montaje, es necesario limpiar cuidadosamente las bri- das.

Comprobar la flecha de sentido de giro.

Utilizar únicamente muelas de tronzar re- forzadas que hayan sido recomendadas y asegurarse de que los tornillos de extremo ondulado estén bien apretados, sujetando la muela para impedir que gire. No obstante, si se aprietan excesivamente los tornillos, la muela podría resultar dañada.

Después del montaje en la empuñadura (2) mover el cabezal de la máquina hacia abajo para que el dispositivo de protección para la muela de tronzar salte de nuevo a la posición inicial.

7. Cambio del cable de conexión a

Para conectar la sierra debe pulsarse el inter- ruptor ON/OFF (10).

7.2. Cómo efectuar el corte (Fig. 9)

Sujetar fuertemente en el tornillo de banco la pieza que se desea trabajar.

Conectar la máquina y esperar a que el motor alcance la máxima velocidad.

Presionar hacia abajo la empuñadura (2) del cabezal de la sierra (1) hasta que entre ligeramente en contacto con la pieza que se desea trabajar.

Mover de manera uniforme la muela de tronzar (11), atravesando el material por la zona en la que se desee efectuar el corte. Atención: Es preciso evitar que la muela vib- re o salte, ya que esto empeora la calidad del corte e, incluso, puede provocar la ruptura de la muela.

Durante el corte, debe presionar hacia abajo la empuñadura con firmeza y uniformidad.

La velocidad de corte no debe reducirse, ni siquiera al finalizar el proceso de corte, pues de esta manera se evita un sobrecalenta- miento de la pieza y la formación masiva de rebabas. Aviso: El número de cortes por muela, así como su calidad pueden variar considerablemente según los tiempos de corte. Los cortes rápidos pueden provocar el desgaste prematuro de la muela, evitando por el contrario la pérdida de color del material, así como la formación de re- babas.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas, ponerse en contacto con un electricista espe- cializado para que compruebe las escobillas de carbón. Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.Einhell-Service.com

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TC_MC_355_1_SPK13.indb 80Anl_TC_MC_355_1_SPK13.indb 80 04.05.2023 09:05:5404.05.2023 09:05:54E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom- billa) del aparato. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de Einhell Germany AG. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TC_MC_355_1_SPK13.indb 81Anl_TC_MC_355_1_SPK13.indb 81 04.05.2023 09:05:5404.05.2023 09:05:54E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* escobillas de carbón Material de consumo/Piezas de consumo* muela de tronzar Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TC_MC_355_1_SPK13.indb 82Anl_TC_MC_355_1_SPK13.indb 82 04.05.2023 09:05:5404.05.2023 09:05:54E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TC_MC_355_1_SPK13.indb 83Anl_TC_MC_355_1_SPK13.indb 83 04.05.2023 09:05:5504.05.2023 09:05:55FIN
