KASUTUSJUHEND TCMC 3551 EINHELL

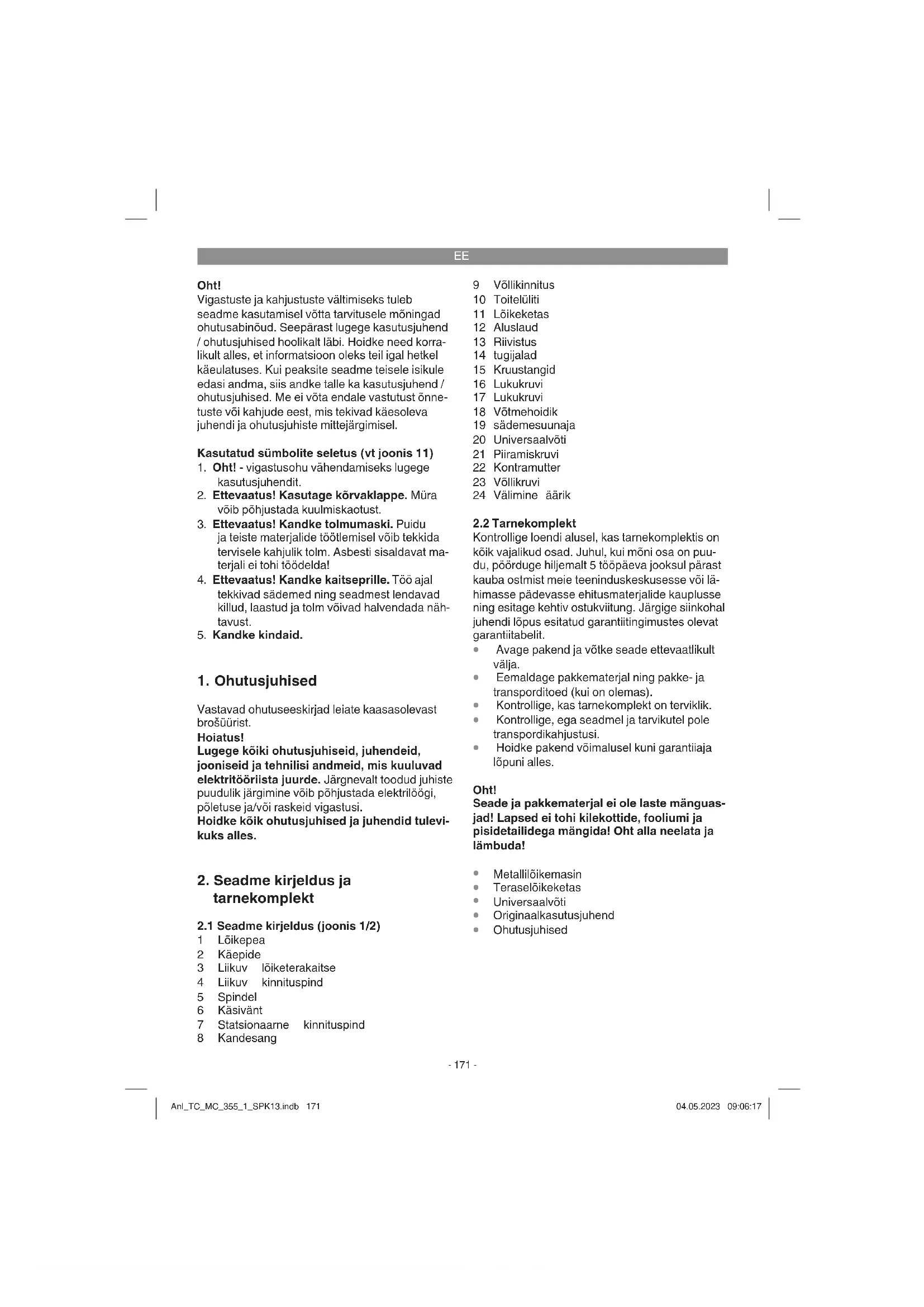

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel. Kasutatud sümbolite seletus (vt joonis 11)

1. Oht! - vigastusohu vähendamiseks lugege

2. Ettevaatus! Kasutage kõrvaklappe. Müra

võib põhjustada kuulmiskaotust.

3. Ettevaatus! Kandke tolmumaski. Puidu

ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat ma- terjali ei tohi töödelda!

4. Ettevaatus! Kandke kaitseprille. Töö ajal

tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada näh- tavust.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2)

1 Lõikepea 2 Käepide 3 Liikuv lõiketerakaitse 4 Liikuv kinnituspind 5 Spindel 6 Käsivänt 7 Statsionaarne kinnituspind 8 Kandesang 9 Võllikinnitus 10 Toitelüliti 11 Lõikeketas 12 Aluslaud 13 Riivistus 14 tugijalad 15 Kruustangid 16 Lukukruvi 17 Lukukruvi 18 Võtmehoidik 19 sädemesuunaja 20 Universaalvõti 21 Piiramiskruvi 22 Kontramutter 23 Võllikruvi 24 Välimine äärik

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

3. Sihipärane kasutamine

Metallilõikur on ette nähtud metallide lõikamiseks vastavalt masina suurusele. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Kasutada tohib ainult selle masina jaoks sobivaid lõikekettaid. Kiirlõiketerasest, HM-, CV- ja muude ketaste kasutamine on keelatud. Otstarbekohase kasutamise hulka kuulub ka käesolevas kasutus- juhendis toodud ohutusjuhiste, paigaldusjuhendi ja käitusjuhiste järgimine. Isikud, kes masinat käitavad ja hooldavad, pea- vad masinat tundma ja võimalikke ohte teadma. Peale selle tuleb rangelt kinni pidada õnnetuste vältimiseks mõeldud eeskirjadest. Tuleb järgida ka teisi töömeditsiini ja üldohutustehnilisi reegleid. Masinal tehtud muudatused välistavad tootja va- stutuse täielikult ning muudatustest põhjustatud kahjude eest tootja ei vastuta. Hoolimata sihipärasest kasutamisest ei ole või- malik teatud riskifaktoreid täielikult kõrvaldada. Masina konstruktsioonist ja ehitusest tulenevalt võib esineda järgmisi probleeme:

Lõikeketta puudutamine katmata lõikeosas.

Pöörleva lõikeketta haaramine (lõikevigastus).

Töödeldava materjali või töödeldavate detaili- de tagasilöök.

Lõikeketta purunemine.

Kahjustunud või vigaste lõikeketaste väljapa- iskumine.

kuulmiskahjustused vajalike kõrvaklappide mittekasutamisel.

................................................3 dB Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt. Anl_TC_MC_355_1_SPK13.indb 172Anl_TC_MC_355_1_SPK13.indb 172 04.05.2023 09:06:1704.05.2023 09:06:17EE

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Hoiatus! Enne seadme reguleerimist tõmmake toite- pistik alati pistikupesast välja.

Pakkige metallilõikur lahti ja kontrollige, et sel ei oleks transpordikahjustusi.

Masin tuleb paigaldada kindlale pinnale, st kruvida kas töölaua või kindla alusraami külge kinni.

Enne kasutuselevõttu peavad olema nõue- tekohaselt paigaldatud kõik katted ja kaitse- seadised.

Sädemesuunaja peab noole suunas trans- pordiasendist nii kaugele välja keerama, et alusplaadi ja sädemesuunaja vahele tekib pilu. (joonis 10)

Märkus! Jalale (d) sädemesuunaja kõrval ei ole paigaldatud kummit (joonis 10) Sädeme- suunaja kõrvalejuhitud sädemed sulataksid vastasel juhul kummi.

Lõikeketas peab saama vabalt liikuda.

Enne sisselülitamist veenduge, et lõikeketas oleks õigesti paigaldatud ja et liikuvad osad liiguksid kergelt.

Tähelepanu! Enne kõiki hooldus-, varustus- ja montaažitöid tuleb pistik pistikupesast eemaldada! Parema stabiilsuse tagamiseks kinnitage seade lisaks tööpingi või muu sarnase eseme peale (joonis 1). Sobiv kinnitusmaterjal, nagu kruvid jne, on saadaval spetsiaalsetes kauplustes.

Vajutage lõikepea (1) käepidemest (2) alla ja tõmmake riivistus (13) välja.

Viige lõikepea aeglaselt üles. Tähelepanu! Tagasitõmbevedru lööb lõikepea automaats- elt üles, seepärast ära laske käepidet pärast lõikamist lahti, vaid tõstke lõikepea aeglaselt ja kerge vastusurvega üles.

Joonisel 1 on kujutatud lõikepea kõige ülemi- ses asendis.

Transportimiseks tuleb lõikepea alumises asendis riivistusega kinnitada.

Transpordi lihtsustamiseks on saag varusta- tud kandesangaga (8).

6.2 Kruustangid (joonis 3)

Kõik detailid tuleb enne töötlemist kinnitada kru- ustangide (15) vahele.

Viige mutri (a) ülemine pool üles.

Keerake spindel (5) nii palju välja, et töödel- dava detaili saaks kinnitada kruustangide kinnituspindade (4/7) vahele. Märkus: spindlit pole vaja keerata, kui pool mutrit on üles viidud. Spindli saab astmeva- balt välja keerata või sisse asetada.

Lükake spindel nii kaugele ette, kuni kinnitu- spind (4) puudutab töödeldavat detaili.

Viige mutri ülemine osa uuesti alla, nii et spin- del ja mutri mõlemad osad on üksteise sees.

Käsivända (6) keeramisel kinnitatakse detail kindlalt kruustangide vahele.

6.2.1 Suuremate detailide kinnitamine

(joonis 2,4) Selleks et saaks töödelda suuremaid detaile, peab mõlemad kruvid (16/17) eemaldama ning kinnituspinna (7) asetama taha avadele b ja c. Seejärel peab kinnituspinna kruvidega taas kin- nitama.

6.3 Kaldlõiked (joonis 2,4)

Kaldlõigete tegemiseks saab kruustange regulee- rida vahemikus 0°–45°.

Keerake mõlemad kruvid (16/17) lahti.

Keerake kruustangide (15) kinnituspind (7) soovitud nurga alla.

Detaili kinnitamisel liigub eesmine kinnitu- spind (4) automaatselt vajalikku asendisse ja joondub töödeldava detailiga, tagades selle kindlalt fikseerumise.

6.4 Piiramiskruvi reguleerimine (joonis 5)

Piiramiskruvi (21) abil saab seadistada ketta alla- poole liikumist. See on vajalik, sest lõikeketas väheneb kulumise tõtte ning ei lõikaks detaili enam täielikult läbi.

Keerake piiramiskruvi vastavalt vajadusele sisse või välja.

Viige lõikepea (1) alla, kontrollides, kas lõi- keketas (11) ulatub kuni kruustangide (15) kinnituspinnani (7).

Tähelepanu! Kui te paigaldate hiljem uue ketta, peate tingimata kontrollima piiramiskruvi (21) seadistust, et vältida sisselõikamist alusesse, millele on paigutatud seade.

6.5 Lõikeketta vahetamine (joonised 6/7)

Tõmmake pistik pistikupesast välja.

Viige lõikepea (1) ülemisse puhkeasendisse.

Lükake liikuv lõikekettakate (3) üles.

Vajutage võllikinnitus (9) sisse ja keerake lõikeketast (11) teise käega aeglaselt, kuni võllikinnitus fikseerub.

Keerake võllikruvi (23) kaasasoleva univer- saalvõtmega (20) vastupäeva välja.

Eemaldage võllikruvi, alusseib, väline äärik (24) ja kulunud lõikeketas.

Asetage uus lõikeketas vastupidises järjekor- ras tegutsedes kohale ja keerake kinni. Tähelepanu! enne paigaldamist tuleb ääri- kud hoolikalt puhastada.

Jälgige pöörlemissuuna noolt.

Kasutage üksnes soovitatud, tugevdatud lõikekettad ja keerake võllikruvi ainult nii tu- gevasti kinni, et lõikeketas on paigal ega saa lahti tulla. Kui võllikruvi liiga tugevalt kinni kee- rata, võib ketas kahjustada saada.

Pärast paigaldamist liigutage masinapea käepidemest (2) alla, et lõikekettakaitse hüp- paks tagasi lähteasendisse.

Sae sisselülitamiseks tuleb vajutada toitelülitit (10).

Sae väljalülitamiseks tuleb lüliti jälle lahti lasta.

7.2 Lõikamine (joonis 9)

Kinnitage töödeldav detail kruustangide va- hele.

Lülitage masin sisse ja oodake, kuni mootor saavutab maksimaalse pöörete arvu.

Vajutage lõikepea (1) käepidemest (2) alla, kuni lõikeketas puudutab kergelt töödeldavat detaili.

Liigutage lõikeketast (11) ühtlaselt läbi lõiga- tava materjali. Tähelepanu! lõikeketas ei tohi vibreerida ega hüpata, vastasel korral halveneb lõikekvaliteet või võib lõikeketas koguni puruneda.

Lõikamise ajal tuleb käepidet tugevalt ja üht- laselt allapoole vajutada.

Lõikekiirust ei tohi vähendada ka lõikamise lõpus, sest nii saab vältida töödeldava detaili ülekuumenemist ja kidade liigset teket. Märkus: Lõigete arv lõikeketta kohta ning lõigete kvaliteet võib sõltuvalt lõikamisajast oluliselt eri- neda. Kiired lõiked võivad põhjustada lõikeketta kiiremat kulumist, aga vähendada ka värvimuutu- si ja kidasid.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Oht! Süsiharju tohib vahetada ainult kvalifi tseeri- tud elektrik.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_TC_MC_355_1_SPK13.indb 175Anl_TC_MC_355_1_SPK13.indb 175 04.05.2023 09:06:1804.05.2023 09:06:18EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõglamp) võetakse seadmest välja. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anl_TC_MC_355_1_SPK13.indb 176Anl_TC_MC_355_1_SPK13.indb 176 04.05.2023 09:06:1804.05.2023 09:06:18EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Süsiharjad Kulumaterjal / Kuluosad* Lõikeketas Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garanti- inõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_TC_MC_355_1_SPK13.indb 178Anl_TC_MC_355_1_SPK13.indb 178 04.05.2023 09:06:1804.05.2023 09:06:18Jeff Dong/Product-Management Andreas Weichselgartner/General-Manager
