MANUAL DE UTILIZADOR TCMC 3551 EINHELL

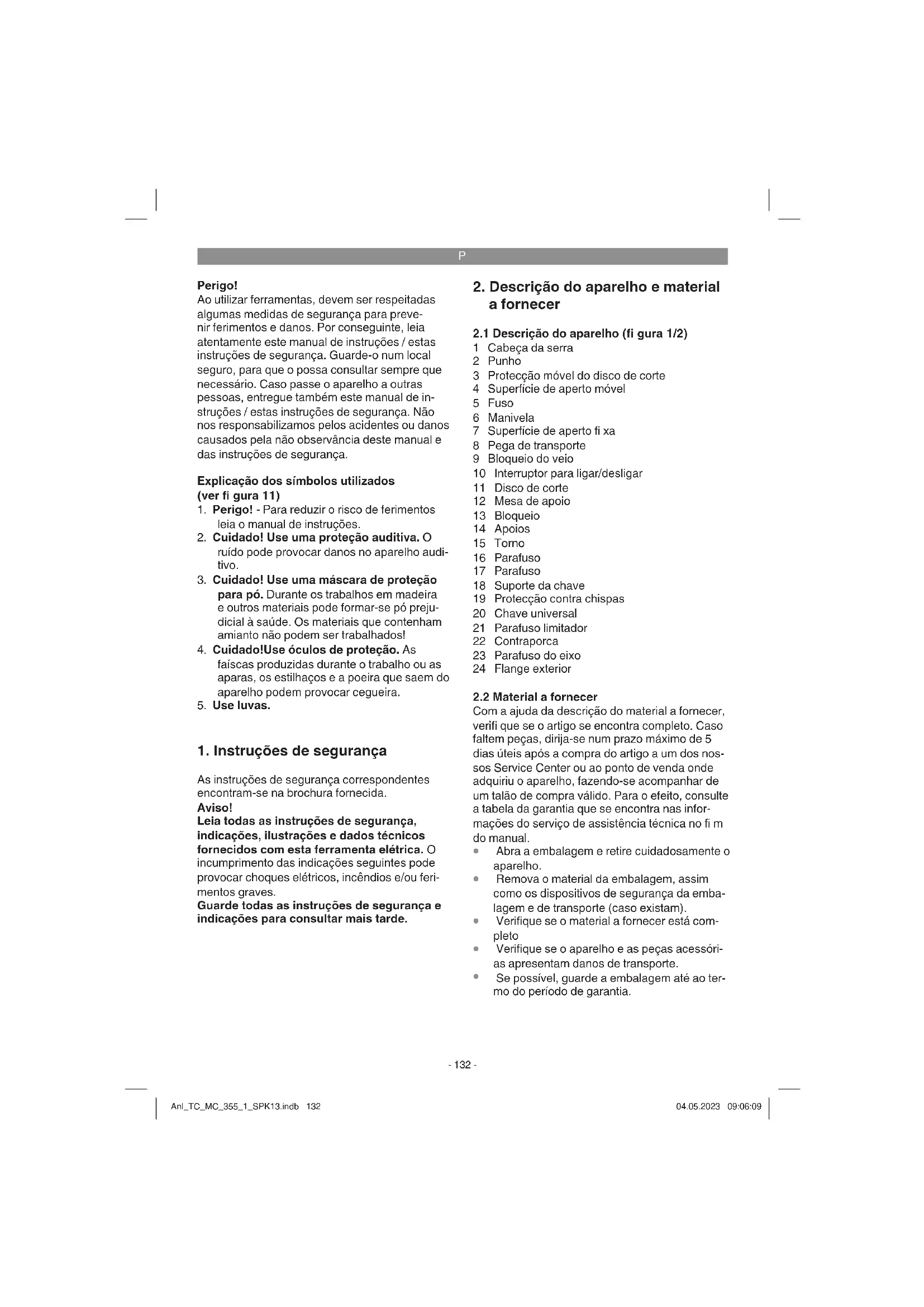

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança. Explicação dos símbolos utilizados (ver fi gura 11)

1. Perigo! - Para reduzir o risco de ferimentos

leia o manual de instruções.

2. Cuidado! Use uma proteção auditiva. O

ruído pode provocar danos no aparelho audi- tivo.

3. Cuidado! Use uma máscara de proteção

para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó preju- dicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

4. Cuidado!Use óculos de proteção. As

faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

1 Cabeça da serra 2 Punho 3 Protecção móvel do disco de corte 4 Superfície de aperto móvel 5 Fuso 6 Manivela 7 Superfície de aperto fi xa 8 Pega de transporte 9 Bloqueio do veio 10 Interruptor para ligar/desligar 11 Disco de corte 12 Mesa de apoio 13 Bloqueio 14 Apoios 15 Torno 16 Parafuso 17 Parafuso 18 Suporte da chave 19 Protecção contra chispas 20 Chave universal 21 Parafuso limitador 22 Contraporca 23 Parafuso do eixo 24 Flange exterior

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Disco de corte para aço

Manual de instruções original

Instruções de segurança

3. Utilização adequada

A máquina de corte de metal serve para cortar metais em função do tamanho da máquina. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Só podem ser utilizados os discos de corte próprios para a máquina. É proibida a utilização de discos de serra HSS, HM, CV, etc. ou de qualquer outro tipo. De uma utilização adequada também fazem parte o respeito pelas instruções de segurança, assim como pelas instruções de montagem e pelas indicações de funcionamento no manual de instruções. As pessoas responsáveis pela operação e ma- nutenção da máquina têm de estar familiarizadas com a mesma e ter conhecimento dos possíveis perigos. Além disso, devem ser escrupulosa- mente respeitadas as normas para a prevenção de acidentes actualmente em vigor. Deverão ser respeitadas igualmente todas as demais regras gerais no domínio da medicina e segurança no trabalho. O fabricante não se responsabiliza por alterações arbitrárias efectuadas na máquina, nem pelos danos daí resultantes. Mesmo que a máquina seja utilizada da forma prevista, não são de excluir por completo factores de risco residuais. Devido à construção ou à est- rutura da máquina podem ocorrer os seguintes riscos:

Contacto do disco de corte na zona de corte não resguardada.

Aproximação das mãos ao disco de corte em movimento (ferimento por corte).

Rechaço de peças ou partes de peças.

Projecção de discos de corte danificados ou defeituosos.

Lesões auditivas devido à não-utilização da protecção auditiva necessária.

Motor de corrente alternada ... 220-240 V~ 50 Hz Potência P .............................................. 2200 W Rotações em vazio n

• r.p.m.-¹ Disco de corte
• Ø 355 x Ø 25,4 x 2,8 mm Base de apoio p. 470
• x 280 mm Raio de acção p. 0
• ° – 45° Largura máx. de fi xação do torno mm Largura de corte a 90° Ø 125 / 110 x 110 mm Largura de corte a 45° p. 240
• Ø 100 / 90 x 90 mm Peso ,7 kg Perigo! Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 62841. Nível de pressão acústica L p. 15

............................................... 3 dB Nível de potência acústica L

.............................................. 3 dB Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação. Anl_TC_MC_355_1_SPK13.indb 133Anl_TC_MC_355_1_SPK13.indb 133 04.05.2023 09:06:0904.05.2023 09:06:09P

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de proteção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma

proteção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho.

A máquina tem de ser colocada de um modo seguro, ou seja numa bancada de trabalho ou então bem fixa à substrutura.

Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança têm de estar montados de forma adequada.

A protecção contra chispas tem de ser ro- dada para fora da posição de transporte no sentido da seta, até haver uma folga entre a base e a protecção contra chispas. (fig. 10)

Nota! No pé (d) junto à proteção contra chis- pas não existe nenhuma borracha (fig. 10). De outro modo, as faíscas desviadas pela proteção contra chispas iriam derreter a bor- racha.

O disco de corte tem de ter uma marcha de- simpedida.

Antes de utilizar o interruptor para ligar/des- ligar certifique-se de que o disco de corte está bem montado e de que as peças móveis apresentam uma marcha desimpedida.

Solte o bloqueio (13).

Atenção! Retire a fi cha de alimentação da to- mada antes de efectuar quaisquer trabalhos de manutenção, reajustamento e montagem. Para uma maior estabilidade, fi xe o aparelho numa bancada de trabalho ou similar (fi gura 1). O material de fi xação adequado, como parafusos etc., está à venda em lojas especializadas.

Pressione a cabeça da serra (1) no punho (2) para baixo e extraia o bloqueio (13).

Mova lentamente a cabeça da serra para cima. Atenção! A mola de retorno empurra automaticamente a cabeça da serra para cima, portanto não solte o punho após o fim do corte, mas desloque a cabeça da serra lentamente para cima sob uma leve contrap- ressão.

Fig. 1 mostra a cabeça da serra na posição superior.

Para fins de transporte a cabeça da serra deve ser fixada de novo com um bloqueio na posição inferior.

A serra está equipada com uma pega de transporte (8) para um transporte fácil.

Cada peça tem de ser fi xada no torno (15) antes de ser trabalhada.

Abra a metade superior da porca (a) para cima.

Puxe o fuso (5) para fora até que a peça possa ser fixada entre a superfície de aperto (4/7) e o torno. Nota: Não é necessário girar o fuso com me- tade da porca aberta para cima. O fuso pode ser tirado e introduzido de forma progressiva.

Desloque o fuso para a frente até que a su- perfície de aperto (4) toque na peça.

Feche a metade superior da porca para bai- xo, de maneira a que o fuso e as duas partes da porca encaixem uma na outra.

6.2.1 Fixar peças maiores (fi gura 2,4)

Para poder trabalhar peças maiores, deverá remover os dois parafusos (16/17) e colocar a superfície de aperto (7) atrás sobre os furos b e c. Em seguida, é necessário fi xar novamente a superfície de aperto com os parafusos.

6.3 Cortes em meia-esquadria (fi g. 2,4)

É possível ajustar o torno 0º a 45º para se poder efectuar cortes em meia-esquadria.

Gire a superfície de aperto (7) do torno (15) para a medida angular desejada.

Volte a apertar os parafusos.

Ao fixar a peça, a parte da frente da super- fície de aperto (4) oscila automaticamente para a posição necessária e fica em linha com a peça para garantir uma fixação segura do material.

6.4 Ajustar o parafuso limitador (fi g. 5)

O movimento descendente do disco pode ser ajustado através do parafuso limitador (21). É ne- cessário fazer isto, uma vez que o disco de corte, devido ao desgaste no diâmetro, diminui deixan- do, assim, de cortar por completo a peça.

Movimente a cabeça da serra (1) para baixo para controlar se o disco de corte (11) chega até à superfície de aperto (7) do torno (15).

Volte a apertar a contraporca. Atenção! Se montar um novo disco mais tarde, tem de verifi car impreterivelmente o ajuste do parafuso limitador (21) para não efectuar cortes na base, sobre a qual o aparelho se encontra pousado.

Retire a ficha de alimentação

Coloque a cabeça da serra (1) na posição de descanso superior.

Empurre para cima a cobertura móvel do dis- co de corte (3).

Pressione o bloqueio do veio (9) e, com a ou- tra mão, gire lentamente o disco de corte (11) para a direita até que o bloqueio do veio fique engatado.

Rode para fora o parafuso do eixo (23) com a chave universal fornecida junto (20), girando para a esquerda.

Retire o parafuso do eixo, a anilha, o flange exterior (24) e o disco de corte gasto.

Coloque o novo disco de corte na sequência inversa e aperte-o bem. Atenção: os fl anges têm de ser bem limpos antes da montagem.

Respeite a seta indicadora do sentido da ro- tação.

Utilize apenas discos de corte recomendados e reforçados e aperte o parafuso do eixo de maneira a segurar o disco de corte e a não o deixar patinar. Se apertar demasiado o para- fuso do eixo, o disco pode ser danificado.

Baixe a cabeça da máquina pelo punho (2) após a montagem para que a protecção do disco de corte volte a saltar para a posição inicial.

7. Substituição do cabo de ligação à

Para desligar a serra, tem de largar novamen- te o interruptor.

Fixe bem a peça no torno.

Ligue a máquina e espere até que o motor atinja as rotações máximas.

Pressione a cabeça da serra (1) no punho (2) para baixo, até que o disco de corte toque levemente a peça.

Desloque o disco de corte (11) uniformemen- te pelo material a cortar. Atenção: o disco de corte não pode encravar ou saltar, pois piora a qualidade de corte ou pode até levar à quebra do disco.

Ao cortar, o punho tem de ser bem e unifor- memente pressionado para baixo.

Não deve diminuir a velocidade de corte no fim do processo de corte, pois desta maneira evita um sobreaquecimento da peça a trabal- har e o aumento da formação de limalhas. Nota: a quantidade dos cortes por disco assim como a qualidade destes pode variar bastante em função dos tempos de corte. Cortes rápidos podem levar ao desgaste mais rápido do disco de corte, no entanto diminuem a descoloração ou a formação de limalhas. Anl_TC_MC_355_1_SPK13.indb 135Anl_TC_MC_355_1_SPK13.indb 135 04.05.2023 09:06:0904.05.2023 09:06:09P

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um electricista. Perigo! As escovas de carvão só podem ser substituídas por um electricista.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.Einhell-Service.com

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta elétrica na embalagem original. Anl_TC_MC_355_1_SPK13.indb 136Anl_TC_MC_355_1_SPK13.indb 136 04.05.2023 09:06:1004.05.2023 09:06:10P

Só para países da UE Não deite as ferramentas elétricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electróni- cos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recol- hidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. Na eliminação, certifi que-se de que a bateria e a lâmpada (p. ex. lâmpada incandescente) foram retira- das do aparelho. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_TC_MC_355_1_SPK13.indb 137Anl_TC_MC_355_1_SPK13.indb 137 04.05.2023 09:06:1004.05.2023 09:06:10P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Escovas de carvão Consumíveis/peças consumíveis* Disco de corte Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TC_MC_355_1_SPK13.indb 139Anl_TC_MC_355_1_SPK13.indb 139 04.05.2023 09:06:1004.05.2023 09:06:10HR/BIH
