GEBRUIKSAANWIJZING TCMC 3551 EINHELL

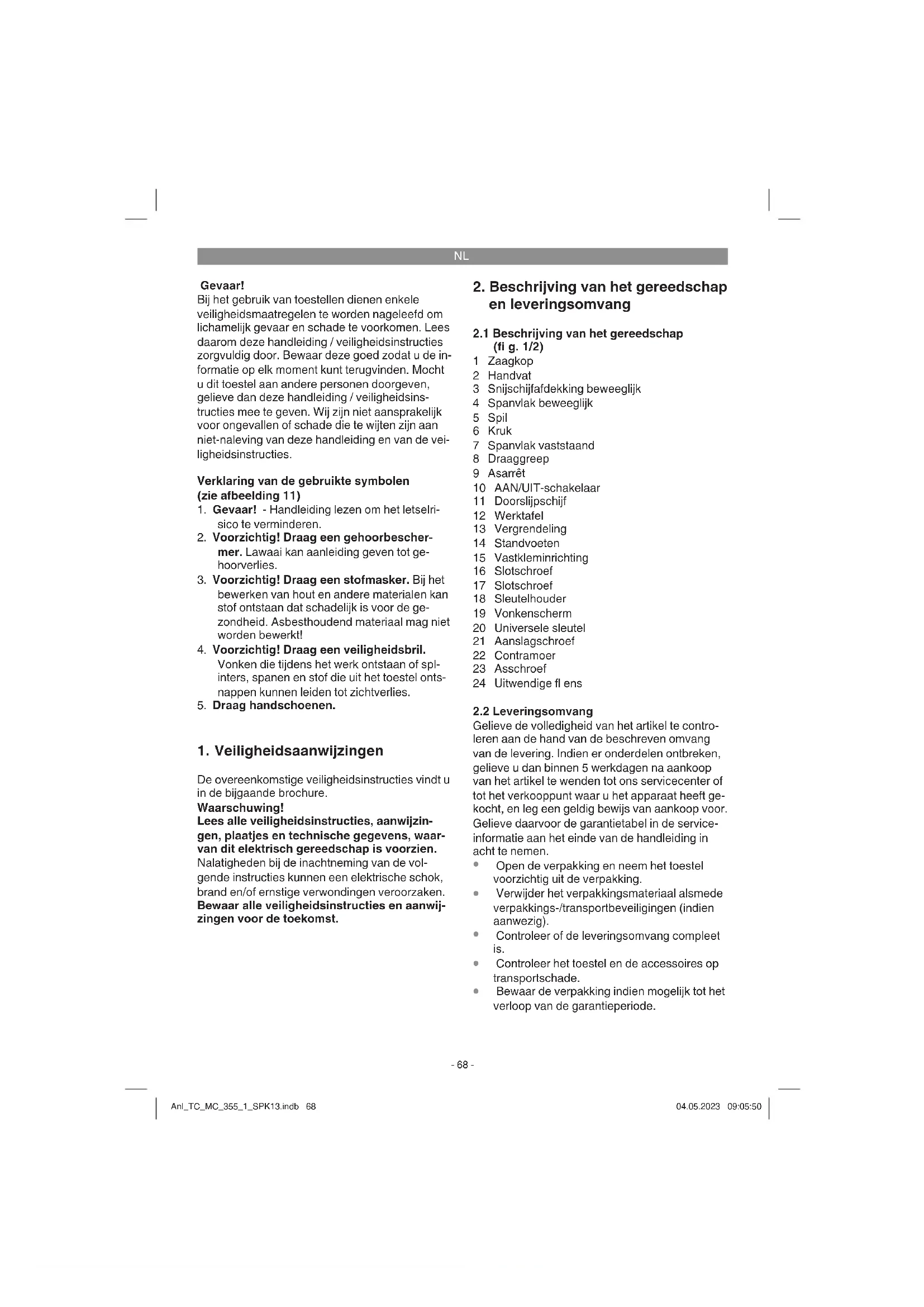

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 11)

1. Gevaar! - Handleiding lezen om het letselri-

sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-

mer. Lawaai kan aanleiding geven tot ge- hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het

bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge- zondheid. Asbesthoudend materiaal mag niet worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.

Vonken die tijdens het werk ontstaan of spl- inters, spanen en stof die uit het toestel onts- nappen kunnen leiden tot zichtverlies.

5. Draag handschoenen.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

(fi g. 1/2) 1 Zaagkop 2 Handvat 3 Snijschijfafdekking beweeglijk 4 Spanvlak beweeglijk 5 Spil 6 Kruk 7 Spanvlak vaststaand 8 Draaggreep 9 Asarrêt 10 AAN/UIT-schakelaar 11 Doorslijpschijf 12 Werktafel 13 Vergrendeling 14 Standvoeten 15 Vastkleminrichting 16 Slotschroef 17 Slotschroef 18 Sleutelhouder 19 Vonkenscherm 20 Universele sleutel 21 Aanslagschroef 22 Contramoer 23 Asschroef 24 Uitwendige fl ens

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_TC_MC_355_1_SPK13.indb 68Anl_TC_MC_355_1_SPK13.indb 68 04.05.2023 09:05:5004.05.2023 09:05:50NL

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Doorslijpschijf voor staal

Veiligheidsvoorschriften

3. Reglementair gebruik

De metaalsnijmachine dient om metalen overe- enkomstig de grootte van de machine door te snijden. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Alleen de voor de machine gepaste snijschijven mogen worden gebruikt. Het gebruik van HSS, HM, CV etc. zaagbladen van welke soort dan ook is verboden. Het naleven van de veiligheidsvoor- schriften alsmede van de montage-instructies en aanwijzingen aangaande de werking vermeld in deze handleiding maakt eveneens deel uit van het reglementaire gebruik. Personen die de machine bedienen en onder- houden, moeten ermee vertrouwd zijn en op de hoogte zijn van mogelijke gevaren. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaal- de resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de const- ructie en opbouw van de machine kunnen zich de volgende risico’s voordoen:

Contact met de snijschijf in de niet afgedekte snijzone.

Grijpen in de draaiende snijschijf (snijwon- den).

Terugstoot van werkstukken en werkstukde- len.

Breuken van de snijschijf.

Wegspringen van beschadigde of foutieve snijschijven.

Gehoorschade bij niet-gebruik van de nodige gehoorbescherming.

.......................................... 3 dB Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

Metaalsnijmachine uitpakken en controleren op eventuele transportschade.

De machine moet zo worden opgesteld, dat hij veilig staat, d.w.z. hij moet op een werk- bank of een vast onderstel worden vastge- schroefd.

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.

Het vonkenscherm moet in de richting van de pijl zo ver uit de transportpositie worden gedraaid, dat er een spleet tussen basisplaat en vonkenscherm ontstaat (fig. 10).

Aanwijzing! Aan de voet (d) naast het vonkenscherm is geen rubber aangebracht (afb. 10). De door het vonkenscherm afge- weerde vonken zouden het rubber anders doen smelten.

De snijschijf moet vrij kunnen draaien.

Voordat u de AAN-/UIT schakelaar indrukt dient u zich ervan te vergewissen dat de doorslijpschijf correct is gemonteerd en be- weegbare onderdelen gemakkelijk bewegen.

Let op! Voor alle onderhouds-, afstel- en montagewerkzaamheden zeker de netstekker uit het stopcontact trekken. Bevestig het apparaat voor verhoogde stabiliteit aanvullend op een werkbank of iets gelijkaardigs (afbeelding 1). Geschikt bevestigingsmateriaal zoals schroeven enz. is verkrijgbaar in de speci- aalzaak.

Zaagkop (1) aan de handgreep (2) naar beneden duwen en vergrendeling (13) uitt- rekken.

Zaagkop langzaam naar boven bewegen. Let op! Door de terughaalveer slaat de zaagkop vanzelf omhoog, d.w.z. de greep na het snij- den niet loslaten, maar de zaagkop langzaam en onder zachte tegendruk naar boven be- wegen.

Voor het transport dient de zaagkop terug in zijn onderste stand te worden vastgezet d.m.v. de vergrendeling.

Om het transport te vergemakkelijken is de zaagmachine voorzien van een draaggreep (8).

6.2 Bankschroef (fi g. 3)

Elk werkstuk moet vóór de bewerking in de bank- schroef (15) worden gefi xeerd.

Bovenste helft van de moer (a) omhoogklap- pen.

Spil (5) uittrekken tot het werkstuk kan wor- den ingespannen tussen de spanvlakken (4/7) van de bankschroef. Aanwijzing: De spil moet niet worden ge- draaid als de halve moer omhoog is geklapt. De spil kan traploos worden uitgetrokken of ingestoken.

Spil naar voren schuiven tot het spanvlak (4) in contact komt met het werkstuk. Anl_TC_MC_355_1_SPK13.indb 70Anl_TC_MC_355_1_SPK13.indb 70 04.05.2023 09:05:5104.05.2023 09:05:51NL

Bovenste helft van de moer weer omlaagklap- pen zodat de spil en de beide delen van de moer in elkaar grijpen.

Door draaien van de kruk (6) wordt het werkstuk veilig in de bankschroef vastge- spannen.

6.2.1 Spannen van grotere werkstukken

(fi g. 2,4) Om grotere werkstukken te kunnen bewerken moet u de beide schroeven (16/17) verwijderen en het spanvlak (7) naar achter op de boringen b en c zetten. Daarna moet het spanvlak met de schroeven weer worden bevestigd.

6.3 Versteksneden (fi g. 2,4)

Teneinde versteksneden te kunnen uitvoeren kan de bankschroef van 0° tot 45° worden versteld.

De beide schroeven (16/17) losdraaien.

Het spanvlak (7) van de bankschroef (15) op de gewenste hoekmaat draaien.

Schroeven opnieuw aanhalen.

Tijdens het vastspannen van het werkstuk draait het voorste spanvlak (4) vanzelf naar de vereiste stand en brengt zich in één lijn met het werkstuk teneinde het veilig fixeren van het werkstuk te verzekeren.

6.4 Aanslagschroef afstellen (fi g. 5)

Door de aanslagschroef (21) kan de neergaande beweging van de schijf worden ingesteld. Dit is noodzakelijk omdat de diameter van de doorsli- jpschijf op grond van slijtage vermindert en die daardoor het werkstuk niet meer helemaal zou doorsnijden.

Contramoer (22) losdraaien.

Aanslagbout indien nodig in- of uitdraaien.

Zaagkop (1) naar beneden bewegen om te controleren of de doorslijpschijf (11) tot op het spanvlak (7) van de bankschroef (15) reikt.

Contramoer opnieuw aanhalen. Let op! Als u op een later moment een nieuwe schijf erin zet, moet u de instelling van de aanslagschroef (21) absoluut controleren om te vermijden dat in de ondergrond wordt gesneden, waarop het ap- paraat is gezet.

6.5 Snijschijf vervangen (fi g. 6/7)

Netstekker uit het stopcontact trekken.

Beweeglijke snijschijfafdekking (3) omhoog- schuiven.

Asarrêt (9) indrukken en doorslijpschijf (11) met de andere hand langzaam draaien tot het asarrêt vastklikt.

Asschroef (23) met behulp van de meegele- verde universele sleutel (20) met de wijzers van de klok mee eruit draaien.

Asschroef, moerplaatje, buitenste flens (24) en versleten doorslijpschijf eraf nemen.

De nieuwe doorslijpschijf in omgekeerde volgorde weer monteren en vastdraaien. Let op: Vóór de montage moeten de fl enzen zorgvuldig worden schoongemaakt.

Draairichtingspijl in acht nemen.

Gebruik enkel aanbevolen versterkte doorsli- jpschijven en haal de asschroef slechts aan tot de doorslijpschijf veilig wordt vastge- houden en niet kan doordraaien. Als u de asschroef te hard aanhaalt, kan de schijf wor- den beschadigd.

Machinekop na montage aan de greep (2) naar beneden bewegen, opdat de bescher- ming van de snijschijf weer in de uitgangspo- sitie springt.

7.1. Aan/Uit-schakelaar (fi g. 8)

Om de zaag in te schakelen moet de Aan/Uit- schakelaar (10) worden ingedrukt.

7.2 Sneden uitvoeren (fi g. 9)

Werkstuk in de bankschroef vast inspannen.

Machine aanzetten en wachten tot de motor zijn maximale toerental heeft bereikt.

Zaagkop (1) aan de handgreep (2) naar be- neden duwen tot de snijschijf het werkstuk raakt.

Snijschijf (11) gelijkmatig door het te snijden materiaal bewegen. Let op: De snijschijf mag niet ratelen noch springen omdat daardoor de kwaliteit van de snede achteruitgaat of dit zelfs tot breken van de snijschijf kan leiden.

Tijdens het snijden moet de handgreep vast en gelijkmatig naar beneden worden geduwd. Anl_TC_MC_355_1_SPK13.indb 71Anl_TC_MC_355_1_SPK13.indb 71 04.05.2023 09:05:5104.05.2023 09:05:51NL

Het valt aan te raden ook aan het einde van de snede de snijsnelheid niet te verminderen, want daardoor voorkomt u een oververhitting van het werkstuk en een verhoogde braam- vorming. Aanwijzing: Het aantal sneden per snijschijf alsook hun kwaliteit kan aanzienlijk variëren afhankelijk van de snelheid waarmee u snijdt. Snelle sneden kunnen een snellere slijtage van de snijschijf tot gevolg hebben, maar kunnen ook dienen om verkleuringen alsook braamvorming te reduceren.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

Bij bovenmatige vonkvorming laat u de koolbors- tels door een bekwame elektricien nazien. Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TC_MC_355_1_SPK13.indb 72Anl_TC_MC_355_1_SPK13.indb 72 04.05.2023 09:05:5104.05.2023 09:05:51NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden genomen. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_TC_MC_355_1_SPK13.indb 73Anl_TC_MC_355_1_SPK13.indb 73 04.05.2023 09:05:5204.05.2023 09:05:52NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels Verbruiksmateriaal/verbruiksstukken* Doorslijpschijf Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TC_MC_355_1_SPK13.indb 74Anl_TC_MC_355_1_SPK13.indb 74 04.05.2023 09:05:5204.05.2023 09:05:52NL

Garantiebewijs Geachte klant, Onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze ser- vicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht op garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden op mail adres:

service@einhell.nl. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Indien u hiervan gebruik wenst te maken, neem dan con- tact met ons op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TC_MC_355_1_SPK13.indb 75Anl_TC_MC_355_1_SPK13.indb 75 04.05.2023 09:05:5204.05.2023 09:05:52E
