BRUKSANVISNING BDCIM18 BLACK & DECKER

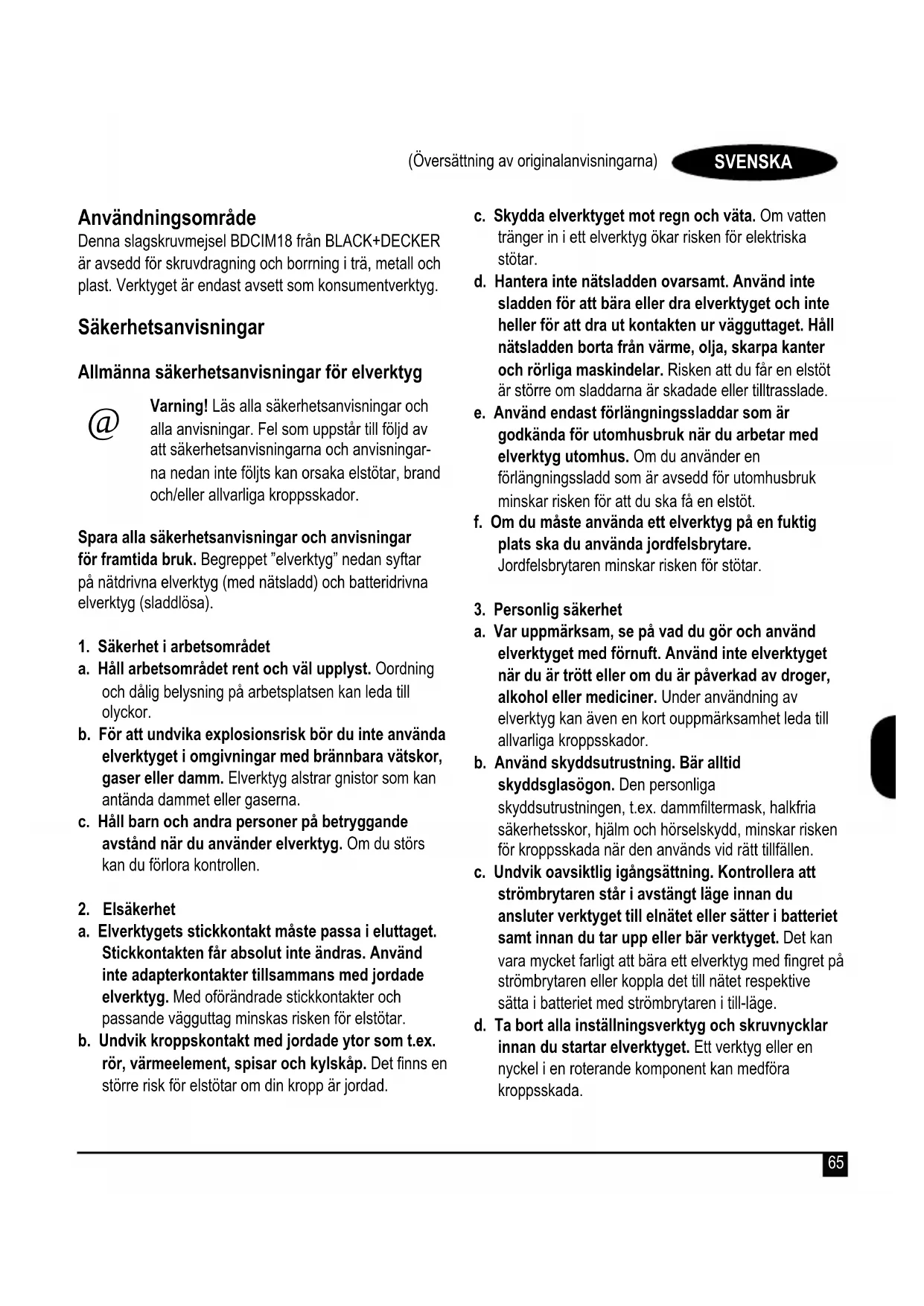

Varning! Läs alla säkerhetsanvisningar och alla anvisningar. Fel som uppstår till följd av att säkerhetsanvisningarna och anvisningar- na nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. Begreppet ”elverktyg” nedan syftar på nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsområdet rent och väl upplyst. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor. b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. c. Håll barn och andra personer på betryggande avstånd när du använder elverktyg. Om du störs kan du förlora kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar. b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elstötar om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar. d. Hantera inte nätsladden ovarsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt. f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för stötar.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med ngret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.66 (Översättning av originalanvisningarna) SVENSKA e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen kan minska riskerna när damm bildas.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för. b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och måste repareras. c. Dra ut stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna säkerhetsåtgärd förhindrar oavsiktlig start av elverktyget. d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av oerfarna personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Användning och skötsel av elverktyg

a. Ladda endast med hjälp av den laddare som tillverkaren rekommenderar. En laddare som passar till en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort. b. Använd elverktyget endast med batterier som är speciellt avsedda för ändamålet. Användning av andra batterier kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskiljt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Om batteriet hanteras ovarsamt kan det tränga ut vätska från batteriet. Undvik kontakt med vätskan. Om du ändå råkar komma i kontakt med vätskan ska du skölja med vatten. Uppsök läkare om du får vätskan i ögonen. Batterivätska kan orsaka irritation eller brännskador.

a. Elverktyget ska bara repareras av utbildade reparatörer och med originalreservdelar. Detta säkerställer att elverktyget förblir säkert. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för slagskruvdragare u Bär hörselskydd när du använder slagborrmaski- ner. Om du utsätts för höga ljud kan din hörsel bli nedsatt.67 (Översättning av originalanvisningarna) SVENSKA u Använd de extrahandtag som medföljer verktyget. Om du förlorar kontrollen över verktyget kan du skada dig själv eller andra. u Håll verktyget i de isolerade greppytorna vid arbete där fästanordningen riskerar att komma i kontakt med dolda elledningar.. Om fästanordningar får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt. u Fäst arbetsstycket vid ett stabilt underlag med tvingar eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen. u Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med verktyget. u Användningsområdet beskrivs i den här bruksanvis- ningen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommend- eras i den här bruksanvisningen utförs med verktyget, kan personer och/eller egendom skadas.

Varning! slagskruvdragare är inte momentny- cklar. Använd inte det här verktyget för att dra åt fästanordningar till ett angivet vridmoment. En särskild, kalibrerad enhet för mätning av vridmo- ment som en momentnyckel ska användas när för liten åtdragning eller för stor åtdragning av fästanordningar kan leda till att fogen brister. Säkerhet för andra u Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. u Barn ska hållas under uppsikt så att de inte leker med verktyget. Övriga risker Ytterligare risker som inte nns med i de bifogade säk- erhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period. u Skador på hörseln. u Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF). Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av el- verktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.68 (Översättning av originalanvisningarna) SVENSKA Märkningar på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före användn- ing för att minska risken för olyckor. Ytterligare säkerhetsinstruktioner för batterier och laddare (levereras inte med verktyget) Batterier u Försök aldrig att öppna batterierna. u Utsätt inte batteriet för vatten. u Förvara inte på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verktyget. u Följ instruktionerna som anges i avsnittet ”Miljö” när du kastar batterierna.

Försök inte ladda skadade batterier. Laddare u Laddaren från BLACK+DECKER får bara användas för att ladda batteriet i det verktyg som laddaren lev- ererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig ladda batterier som inte är uppladdn- ingsbara. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning inomhus.

Läs den här bruksanvisningen före användn- ing. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nät- spänningen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER- verkstad för att undvika fara. Funktioner Det här verktyget har några eller samtliga av följande funktioner:

7. Laddare (där levereras)

8. Batteri (där levereras)

9. Låsknapp för batteri

Montering Varning! Ta ur batteriet innan du sätter ihop verktyget. Montera och ta bort batteriet (g. B) u Sätt i batteriet (8) genom att placera det i linje med kontakten på verktyget. Skjut in batteriet i facket och tryck tills batteriet snäpper på plats. u Ta ur batteriet (8) genom att trycka på dess lösgörn- ingsknapp (9) samtidigt som du drar ut batteriet från dess plats. Montera och ta bort en borr- eller skruvbit (g.

Verktyget är utrustat med en snabbchuck så att du enkelt kan byta bits. Montera en borr eller skruvbit u Fatta tag i chuckhylsan (3) och dra bort från verktygets främre del.69 (Översättning av originalanvisningarna) SVENSKA u Sätt i borren (10) och släpp chuckhylsan (3). u Borren är nu låst på plats. Ta bort en borr eller skruvbit u Fatta tag i chuckhylsan (3) och dra bort från verktygets främre del. u Ta bort borren (10) och släpp chuckhylsan (3). Bitshållare Det nns en inbyggd bitshållare (6) upptill på verktyget. Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta det inte. Ladda batteriet (g. A) Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare klarades av. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad laddning- stemperatur: cirka 24 °C. Obs! Laddaren laddar inte batteriet om celltempera- turen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. u Vid laddning av batteriet (8) sätter du det i laddaren (7). Batteriet kan bara placeras i laddaren på ett sätt. Använd inte våld. Se till att batteriet sitter ordentligt i laddaren. u Anslut laddaren till vägguttaget. Den gröna laddningsindikatorn kommer att blinka, vilket visar att batteriet laddas. Laddningen är klar när den gröna laddningsindikatorn börjar lysa med ett fast sken. Laddaren och batteriet kan lämnas anslutna hur länge som helst. Den gröna laddn- ingsindikatorn kommer att tändas då och då, eftersom laddaren ibland fyller på batteriets laddning. u Urladdade batterier bör laddas inom en vecka. Om batterierna inte laddas när de är urladdade försämras batteritiden avsevärt. Lämna batteriet i laddaren Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst med den gröna indikatorn tänd. Laddaren ser till att batteriet hålls fräscht och fulladdat. Strömbrytare med variabel hastighet (g. D) u Slå på verktyget genom att trycka in strömbrytaren för variabel hastighet (1). u Slå av verktyget genom att släppa strömbrytaren för variabel hastighet (1). Obs! Verktyget är utrustat med en broms. Chucken stan- nar så snart strömbrytaren för variabel hastighet släpps helt. u Med strömbrytaren för variabel hastighet (1) kan du välja rätt hastighet för aktuellt arbete. u Ju längre du trycker in strömbrytaren för variabel hastighet (1), desto snabbare arbetar verktyget. u Ju längre du trycker in strömbrytaren för variabel hastighet (1), desto snabbare arbetar verktyget. u Använd låg hastighet när du ska påbörja hål utan körnarslag, borra i metall eller plast eller dra i skruvar. Obs! Kontinuerlig användning i variabelt hastighetsläge rekommenderas inte. Det kan skada strömbrytaren och bör undvikas. Välja rotationsriktning (g. D) När du borrar och drar åt skruvar använder du framåt- gående (medurs) rotation. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåt- gående (moturs) rotation. u För att välja framåtrörelsen släpper du strömbrytaren för variabel hastighet (1) och trycker in framåt-/ bakåtreglaget (2) på höger sida av verktyget. u För att välja bakåtrörelsen släpper du strömbrytaren för variabel hastighet (1) och trycker in framåt-/ bakåtreglaget (2) på vänster sida av verktyget. u Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i mittenläget.70 (Översättning av originalanvisningarna) SVENSKA Innan du ändrar läge för framåt-/bakåtknappen (2) måste du släppa strömbrytaren för variabel hastighet (1). Obs! När du startar verktyget efter att ha ändrat rotation- sriktning kan du höra ett klick. Det är normalt och innebär inte att det är fel på verktyget. Obs! Slagljudet som kommer från verktyget är normalt och innebär inte att det är fel på verktyget. LED-arbetsbelysning (g. E) u LED-arbetsbelysningen (5) sitter ovanför strömbry- taren för variabel hastighet (1). u LED-arbetsbelysningen (5) tänds när strömbrytaren för variabel hastighet (1) trycks in. Obs! LED-arbetsbelysningen är till för att lysa upp arbet- sområdet och ska inte användas som cklampa. Borrning/skruvdragning u Välj framåt- eller bakåtgående rörelse genom att använda framåt-/bakåtreglaget (2). u Slå på verktyget genom att trycka in strömbrytaren för variabel hastighet (1). Verktygets hastighet beror på hur långt in du trycker strömbrytaren för variabel hastighet (1). u Slå av verktyget genom att släppa strömbrytaren för variabel hastighet (1). Tips för optimal användning Borrning u Tryck alltid lätt i arbetsriktningen. u Minska trycket på verktyget precis innan borrspetsen kommer igenom på arbetsstyckets andra sida. u Använd en träbit som stöd för arbetsstycken som kan splittras. u Använd borrar med sidoskär vid borrning av hål med stor diameter i trä. u Använd HSS-borrbits (snabbstål) vid borrning i metall. u Använd murverksbits vid borrning i mjukt murverk. u Använd smörjmedel när du borrar i metall, utom i gjutjärn och mässing. u Gör ett märke med en körnare i mitten av det hål som ska borras för att öka noggrannheten. Skruvdragning u Använd alltid skruvbits av rätt sort och storlek. u Om en skruv är svår att dra åt kan du använda lite diskmedel eller tvål som smörjmedel. u Håll alltid verktyget och skruvbiten i en rät linje i förhål- lande till skruven Underhåll Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget annat underhåll än regelbunden rengöring. Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den. u Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa. u Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel. u Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna. Tänk på miljön när du slänger denna BLACK+DECKER- produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackn- ingsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmate- rial.71 (Översättning av originalanvisningarna) SVENSKA Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplat- ser eller hos återförsäljaren när du köper en ny produkt. BLACK+DECKER samlar in och återvinner uttjänta BLACK+DECKER-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verk- stad, som samlar in den för vår räkning. För information om närmaste auktoriserade verkstad, kontakta det lokala BLACK+DECKER-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade BLACK+DECKER-verkstäder samt fullständiga servicevillkor och kontaktuppgifter nns på Internet: www.2helpU.com Batterier

Det nns inga delar som kan repareras inuti. u Lämna tillbaka hela enheten till din återförsäljare eller en lokal återvinningsstation för att återvinna batteriet vid slutet av produktens livstid. Kasta inte enheten i hushållssoporna. Tekniska data BDCIM18 (H1) Spänning V

Tomgångshastighet Min

8-20 18 Strömstyrka mA 400 1 Laddningstid, cirka Timmar

) 105 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Skruvdragning med slagfunktion (a h, IS ) 18.1 m/s

(Översättning av originalanvisningarna) SVENSKA EG-deklaration om överensstämmelse MASKINDIREKTIV

BDCMI18 – Slagskruvmejsel Black & Decker garanterar att produkterna som beskrivs under Tekniska data uppfyller: 2006/42/EG, EN 60745-1, EN 60745-2-2 De här produkterna överensstämmer även med direktiven 2004/108/EG (till 2016-04-19) 2014/30/EU (från 2016- 04-20) och 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande adress eller titta i slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Deck- ers räkning. R. Laverick Engineering Director Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 18/09/2015 Garanti Black & Decker garanterar att produkten är fri från mate- rial- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstater- na i Europeiska Unionen och i det Europeiska Frihandel- sområdet. Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överens- stämmelse med specikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om: u Produkten har använts i kommersiellt eller yrkesmäs- sigt syfte eller i uthyrningssyfte. u Produkten har utsatts för felaktig användning eller skötsel. u Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse. u Reparation har utförts av någon annan än en auktoris- erad Black & Decker-verkstad. Vid garantianspråk ska produkten och inköpskvit- tot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt fullständiga servicevillkor och kontaktuppgifter nns på Internet: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att regis- trera din nya BLACK+DECKER-produkt samt för att erhål- la information om nya produkter och specialerbjudanden. Vidare information om märket BLACK+DECKER och vårt produktsortiment åternns på www.blackanddecker.se73 (Oversettelse av de opprinnelige instruksjonene) NORSK Tiltenkt bruk Innvirkning skrutrekker BDCIM18 fra BLACK+DECKER er designet for skrutrekkerbruk og for boring i tre, metall og plast. Dette verktøyet er bare tiltenkt bruk som et forbrukerverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
