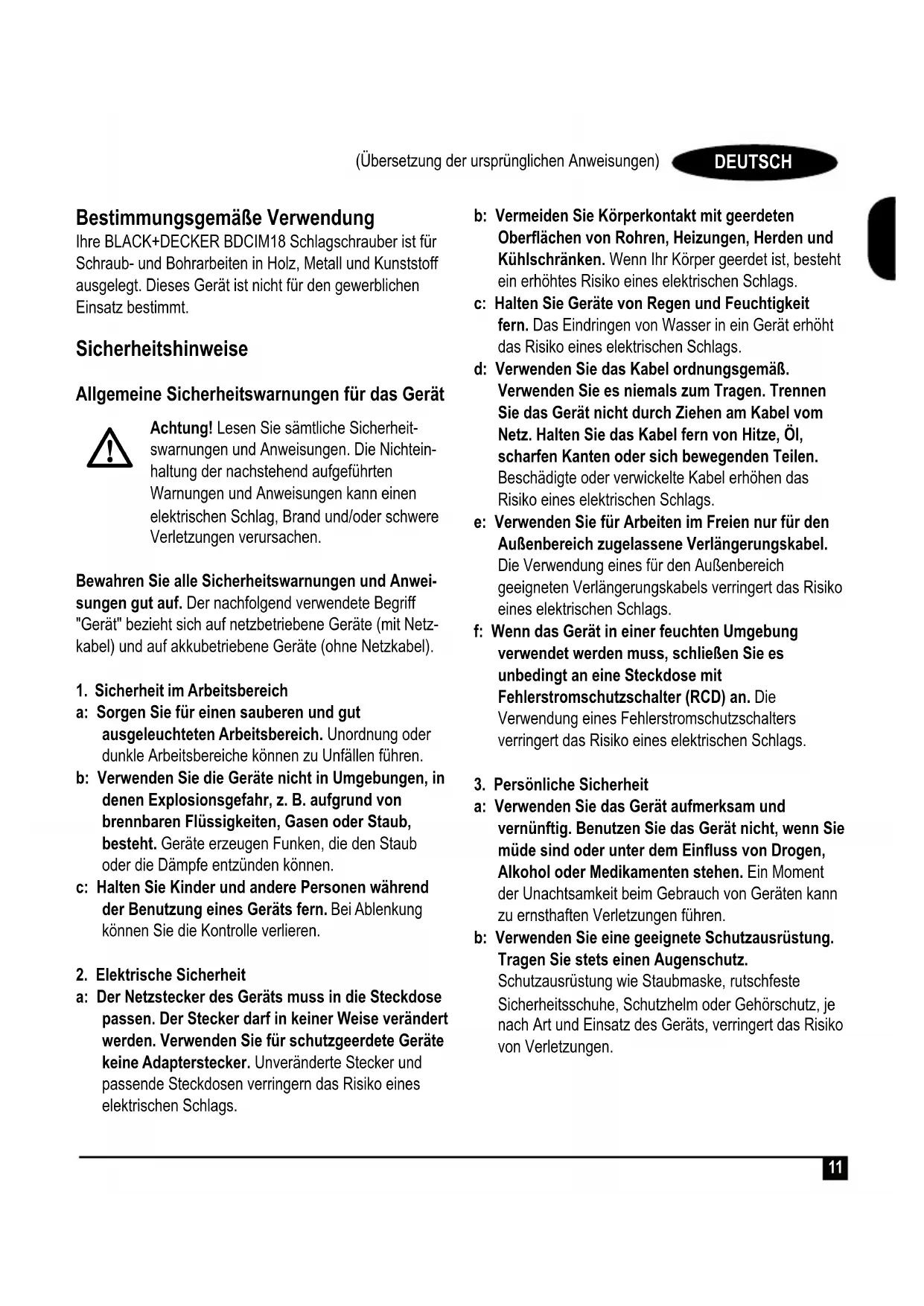

BEDIENUNGSANLEITUNG BDCIM18 BLACK & DECKER
Bestimmungsgemäß Verwendung
Ohne BLACK+DECKER BDCIM18 Schlagschrauber ist fur Schraub- und Boharbeiten in Holz, Metall und Kunststoff ausgelegt. Dieses Gerät ist nicht fur den gewerblichen Einsatz bestimmt.
Sicherheitshinweise
Allgemeine Sicherheitswarnings für das Gerät
Achtung! Lesen Sie sãmtliche Sicherheitswarmungen und Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitswannungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).
1. Sicherheit im Arbeitsbereich
a: Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Unordnung oder dunkle Arbeitsbereiche können zu Unfallen führen.
b: Verwenden Sie die Geräte nicht in Umgebungen, in denen Explosionsgefahr, z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub, besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c: Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.
2. Elektrische Sicherheit
a: Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie fur schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
b: Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Wenn Ihr Körper geerdet ist, besteht ein erhöhtes Risiko eines elektrischen Schlags.
c: Halten Sie Geräte von Regen und Feuchtigkeit fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
d: Verwenden Sie das Kabel ordnungsgemäß.
Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
e: Verwenden Sie für Arbeiten im Freien nur für den Außenbereich zugelassene Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
f: Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD) an. Die Verwendung eines Fehlerstromschutzschalters verringgert das Risiko eines elektrischen Schlags.
3. Persönliche Sicherheit
a: Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.
b: Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.
c: Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschelt ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheiten oder/TRagen.Durch das Tragen des Gerats mit dem Finger am Schalter oder durch das Anschlieben eingeschalteter Geräte werden Unfälle provoziert.
d: Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Ein Schlüssel, der sich in einem drehenden Teil befindet, kann zu Verletzungen führen.
e: Beugen Sie sich nicht zu welt nach vorne über.
Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.
Dadurch konnen Sie das Gerät in unerwarteten Situationen better unter Kontrolle halten.
f: Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g: Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubaffangvorrichtung verringert Gefährdungen durch Staub.
4. Gebrauch und Pflege von Geräten
a: Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Durch das Arbeits in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.
b: Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschaltenlässt, ist gefährlich und muss repariert werden.
c: Ziehen Sie den Stecker aus der Steckdose, und/ oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d: Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e: Halten Sie Geräte in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
f: Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu führen.
g: Verwenden Sie Gerät, Zubehör, Einsätze usw. entsprechend diesen Anweisungen, und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
5. Gebrauch und Pflege von akkubetriebenen Geräten
a: Laden Sie den Akku nur mit dem vom Hersteller vorgesehenen Ladegerät auf. Die Verwendung von Ladegeräten, die für eine andere Art von Akku bestimmt sind, kann dazu führen, dass sich der Akku beim Laden entzündet.
b: Verwenden Sie nur die für das jeweilige Gerät vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen oder Bränden führen.
c: Bewahren Sie den Akku bei Nichtbenutzung nicht in der Nähe metallischer Objekte wie Buroklammern, Münzen, Schlüsseln, Nageln oder Schrauben auf, da diese eine Verbindung zwischen beiden Polen des Akkus herstellen können. Bei einem Kurzschluss der Akkuanschlüsse besteht Verbrennungs- oder Feuergefahr.
d: Durch unsachgemäßen Gebrauch konnen Flüssigkeiten aus dem Akku austreten. Berühren Sie diese nicht! Sollten Sie davon unbeabsichtigt mit diesen Flüssigkeiten in Berührung kommt, spulen Sie die betroffenen Stellen sofort mit reichlich Wasser. Suchen Sie sofort einen Arzt auf, wenn die Flüssigkeit in Kontakt mit ihren Augen gekommen ist.
Flüssigkeiten aus Akkus konnen Hautreizungen oder Verbrennungen hervorrufen.
- Service
a: Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt.
Zusätzliche Sicherheitswarningsen für das Gerät
Achtung! Zusätzliche Sicherheitshinweise für Schlagschrauber
Tragen Sie bei der Arbeit mit Schlagschraubern einen Gehorschutz. Ein hoher Geräuschpegel kann Gehorschäden verursachen.
Verwenden Sie die mitgelieferten Zusatzgriffe. Wenn Sie die Kontrolle über das Gerät verlieren, kann dies zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen fest, wenn Sie Arbeiten ausführren, bei denen verdeckte Kabel beschädigt werden konnten. Der Kontakt mit stromführungen Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
Fixieren Sie das Werkstück mit Zwingen oder ähnlichen Hilfsmitteln auf einer stabilen Oberfläche. Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann nicht außer Kontrolle geraten.
Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei dann, sie werden bei der Verwendung des Gerats von einer erfahrenen Person beaufsichtigt oder angeleitet. Kinder,müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerätspielern.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschreiben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren konnen zu Verletzungen und/oder Sachschäden führen.
Achtung! Schlagschrauber sind keine Drehmomentschrauber. Das Gerät ist nicht dazu geeignet, Verbindungselemente mit einem bestimmten Drehmoment anuzieren. Ein unabhängiges, kalibriertes Gerät zur Messung des Drehmoments, wie z. B. ein Drehmomentschrauber, sollte verwendet werden, wenn das Verbindungselement durch Unter- oder Überschreiben der Klemmkraft beschädigt werden kann.
Sicherheit anderer Personen
Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei dann, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Restrisiken
Beim Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswannungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführ:
Das Berühren von sich drehenden/bewegenden Teilen kann Verletzungen zur Folge haben.
Das Austauschen von Teilen, Messern oder Zubehör kann Verletzungen zur Folge haben.
Der langere Gebrauch eines Gerats kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (beispiselsweise bei Holzarbeiten, insbesondere Eiche, Buche und Presssspan).
Vibration
Die in den Abschnitten "Technische Daten" und "EU-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außendem kann mit Hilfe diesen Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.
Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hangt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.
Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird.
These Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.
Warnsymbole am Gerät
Am Gerät sind die folgenden Warnsymbole inkl. Datumcode angebracht:
Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.
Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte (nicht im Lieferumfang enthalten)
Akkus
Auf keinen Fall öffnen.
Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt.
Nicht bei Temperaturen über 40^ lagern.
Laden Sie den Akku nur bei Umgebungstemperaturen von 10^ bis 40^ .
Verwenden Sie ausschließlich das mitgelieferte Ladegerät.
Beachen Sie bei der Entsorgung von Akkus die Hinweise im Abschnitt "Umweltschutz".
Versuchen Sie nie, beschädigte Akkus aufzuladen.
Ladegeräte
Verwenden Sie das BLACK+DECKER Ladegerät nur für den Akku des Werkzeugs, mit dem es gefelwert wurde. Andere Akkus konnten platzen und Sachschaden oder Verletzungen verursachen.
Versuchen Sie keinesfalls, nicht aufladbare Batterien zu laden.
Lassen Sie beschädigte Kabel sofort austauschen.
Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt.
Versuchen Sie nicht, das Ladegerät zu öffnen.
Nehmen Sie am Ladegerat keine Veränderungen vor.
Das Ladegerätarf nur im Innenbereich verwendet werden.
Vor Gebrauch die Anleitung lesen
Elektrische Sicherheit
Das Ladegerät ist schutzisoliert, daß ist keine Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.
Bei einer Beschädigung des Netzkabels muss theses durch den Hersteller oder eine BLACK+DECKER Vertragswerkstatt ausgetauscht werden, um möglichche Gefahren zu vermeiden.
Merkmale
Dieses Gerät verfügt über eine oder alle der folgenden Merkmale:
- Ein-/Ausschalter mit Geschwindigkeitsregler
- Vor-/Zurückwahlschalter
- Bohrfutterkopf
- Schnellspannbohrfutter
- LED-Arbeitsleuchte
- Einsatzhalter
- Ladegerät (wo geliefert)
- Akku (wo geliefert)
- Akku-Entriegelungstaste
Montage
Achtung! Entfernen Sie vor der Montage den Akku aus dem Gerät.
Einsetzen und Entnehmen des Akkus (Abb. B)
Um den Akku (8) einzusetzen,richten Sie ihn an der Aufnahme am Gerat aus.Schieben Sie den Akku in die Aufnahme,bis er in der richtigen Position einrastet.
Um den Akku (8) zu entnahmen, drücken Sie die Entriegelungstaste (9) des Akkus, und schiben gleichzeitig den Akku aus der Aufnahme.
Einsetzen und Entfernen eines Bohr- oder Schraubendrehereinsatzes (Abb. C)
Das Gerät verfügbar über ein Schnellspannbohrfutter zum einfahren Wechseln der Einsatz.
Anbringen eines Bohr- oder
Schraubendhereinsatzes
Halten Sie den Bohrfutterkopf (3), undziehen Sie diesen vom Gerat weg.
- Setzen Sie den Einsatz (10) ein, und setzen Sie den Bohrfutterkopf (3) los.
Der Einsatz sitzt fest im Bohrfutter.
Entfernen eines Bohr- oder Schraubendrehereinsatzes
Halten Sie den Bohrfutterkopf (3), undziehen Sie diesen vom Gerat weg.
Entfernen Sie den Einsatz (10), und setzen Sie den Bohrfutterkopf (3) los.
Einsatzhalter
Der Steckplatz für den Einsatzalter (6) befindet sich oben am Gerät.
Gebrauch
Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Geräts.
Laden der Batterie (Abb. A)
Der Akku muss vor der erstmaligen Benutzung sowie immer dann aufgeladen werden, wenn das Gerät nicht mehr mit voller Leistung arbeitet. Wahrend des Ladevorgangs kann der Akku warm werden. Das ist normal.
Achtung! Laden Sie den Akku nicht, wenn die Umgebungstemperatur unter 10^ oder über 40^ liegt. Empfohlene Ladetemperatur: etwa 24^ .
DEUTSCH
Hinweis: Ein Akku, bei dem die Temperatur der Batteriezellen unter ca. 10^ oder über 40^ liegt, wird vom Ladegerät nicht geladen. Lassen Sie in thisem Fall den Akku im Ladegerät. Das Ladegerät beginnt automatisch mit dem Ladevorgang, sobald sich die Zellen erwartt bzw. abgekühlt haben.
Setzen Sie den Akku (8) in das Ladegerät (7) ein, um diesen zu laden. Der Akku kann nur in einer Ausrichtung in das Ladegerät eingesetzt werden. Gehen Sie nicht mit Gewalt vor. Achten Sie darauf, dass der Akku ordnungsgemäß in das Ladegerät eingesetzt ist.
Schließen Sie das Ladegerät an eine Steckdose an, und schalten Sie die Stromversorgung ein. Die grüne Ladeanzeige blinkt, wenn der Akku geladen wird.
Der Ladevorgang ist abgeschlossen, wenn die grüne Ladeanzeige dauerhaft leuchtet. Der Akku kann beliebig ange im Ladegerät eingesetzt bleiben. Die grüne Ladeanzeige leuchtet auf, wenn der Akku gelegentlich nachgeladen wird.
Ein entladener Akku sollte innerhalb einer Woche wieder aufgeladen werden. Die Lebensdauer des Akkus wird erheblich reduziert, wenn dieser in entladenem Zustand aufbewahrt wird.
Belassen des Akkus im Ladegerät
Sie können den Akku auf im Ladegerät belassen. In thisem Fall leuchtet die grüne Ladeanzeige dauerhaft. Das Ladegerät hält den Akku in einem vollständig geladenen Zustand.
Geschwindigkeitsregler (Abb. D)
Um das Gerä einzuschalten, drücken Sie den Ein-/Ausschalter mit Geschwindigkeitsregler (1).
Um das Gerät auszuschalten,lassen Sie den Geschwindigkeitsregler (1) los.
Hinweis: Das Gerät verfügt über eine Bremse. Das Bohrfutter stoppt, sobald der Geschwindigkeitsregler vollständig gelöst ist.
Mit dem Geschwindigkeitsregler (1) konnen Sie die optimale Geschwindigkeit für eine bestimmte Anwendung einstehen.
Je weiter Sie den Geschwindigkeitsregler (1) ein drücken,estochneller wird das Gerat betrieben.
Je weiter Sie den Geschwindigkeitsregler (1) ein drücken,estochneller wird das Gerat betrieben.
Verwenden Sie zum Bohren von Lochtern ohne Vorkörnung, zum Bohren von Metallen und Kunststoffen oder zum Festziehen von Schrauben niedrigere Geschwindigkeiten.
Hinweis: Der Dauerbetrieb mit Geschwindigkeitsregler wird nicht empfohlen. Der Regler konnte beschädigt werden. Dauerbetrieb ist davon zu vermeiden.
Auswahlen der Drehrichtigung (Abb. D)
Verwenden Sie zum Bohren und Anziehen von Schrauben die Vorwärtsdrehung (im Uhrzeigersinn). Verwenden Sie zum Entfernen von Schrauben und verklemmten Bohreinsatzen die Rückwärtsdrehung (gegen den Uhrzeigersinn).
Für die Vorwärtsdrehung setzen Sie den Geschwindigkeitsregler (1) los, und drücken Sie den Vor-/Zurückwahlschalter (2) auf der rechten Seite des Geräts.
Für die Rückwärtdrehung setzen Sie den Geschwindigkeitsregler (1) los, und drücken Sie den Vor-/Zurückwahlschalter (2) auf der linken Seite des Geräts.
Bewegen Sie den Vor-/Zurückwahlschalter (2) in die mittlere Stellung, um das Gerät zu sperren.
Wenn Sie die Position des Vor-/Zurückwahlschalters (2)ändern, muss der Geschwindigkeitsregler (1) gelöst sein. Hinweis: Wenn das Gerät nach einem Wechsel der Drehrichtigung erneut betrieben wird, ist beim Starten möglicherweise ein Klicken zu horen. Das ist normal und weist nicht auf ein Problem mit dem Gerät hin.
Hinweis: Das Schlaggerausch des Gerats ist normal und deutet nicht auf ein Problem hin.
LED-Arbeitsleuche (Abb. E)
Die LED-Arbeitsleuche (5) befindet sich über dem Geschwindigkeitsregler (1).
Die LED-Arbeitsleuche (5) wird beim Drücken des Geschwindigkeitsreglers (1) aktiviert.
Hinweis: Die LED-Arbeitsleuche dient ausschließlich zur Beleuchtung der Arbeitsfläche. Eine Verwendung als Taschenlampe ist nicht vorgesehen.
Bohren/Schrauben
Wahlen Sie mithilfe des Vor-/Zurückwahlschalters (2) die Vorwarts- bzw. Rückwartsdrehung aus.
Um das Gerä einzuschalten, drücken Sie den Ein-/ Ausschalter mit Geschwindigkeitsregler (1). Die Geschwindigkeit des Werkzeugs ist davon abhängig, wie tief Sie den Geschwindigkeitsregler (1) eindrücken.
Um das Gerät auszuschalten,lassen Sie den Geschwindigkeitsregler (1) los.
Hinweise für optimale Arbeitsergebnisse
Bohren
Stets mit leichtem Druck in gerader Linie mit dem Bohreinsatz arbeiten.
Verringern Sie den Druck kurz bevor der Bohreinsatz das Werkstück durchbricht.
Verwenden Sie einen Holzklotz als Unterlage unter Werkstücken, die möglicherweise splittern.
Verwenden Sie Spitzbohrer, wenn Sie LÖcher mit großem Durchmesser in Holz bohren.
Verwenden Sie HSS-Bohreinsätze zum Bohren im Metall.
Verwenden Sie zum Bohren in Mauerwerk einen geeigneten Bohreinsatz.
Verwenden Sie ein Schmiermittel, wenn Sie in Metall bohren (ausgenommen Gusseisen und Messing).
Erzeugen Sie mithilfe eines Körners eine Vertiefung in der Mitte des zu bohrenden Lochs, um die Genaugigkeit der Bohrung zu erhöhen.
Schraubarbeiten
Verwenden Sie stets Schraubendrehereinsätze der richtigen Art und Groß.
Sollten beim Festziehen von Schrauben Schwierigkeiten auftreten, verwenden Sie etwas Spülmittel oder Seite als Schmiermittel.
Halten Sie das Gerät und den Schraubendreheinsatz stets in gerader Linie zur Schraube.
Wartung
Ihr BLACK+DECKER Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.
Das Ladegerät bestehtigt keine Wartung, es sollte jeder regelmäßig gereinigt werden.
Achtung! Entfernen Sie vor jeglichen Wartungsarbeiten am Gerät den Akku aus dem Gerät. Trennen Sie das Ladegerät von der Stromversorgung, bevor Sie es reinigen.
Reinigen Sie regelmäßig die Luftungsschlitze des Gerats und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
Reinigen Sie regelmäßig das Motorgehäuse mithilfe eines feuchten Tuchs. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Offnen Sie regelmäßig das Bohrfutter, und entfernen Sie durch Klopfen Staub aus dem Inneren des Geräts.
Umweltschutz
Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmull entsorgt werden.
Sollten Sie Ihr BLACK+DECKER Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führren Sie das Produkt einer getrennten Sammlung zu.
Durch die getrennte Sammlung von ausgedi- enten Produkten und Verpackungsmaterialien konnen Rohstoffe recyclelt und wiederverwendet werden.
Die Wiederverwendung aufbereiter Materialienträgt zur Vermeidung von Umweltverschmutzung bei und senkt den Rohstoffbedarf.
DEUTSCH
Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.
BLACK+DECKER nimmt ihre ausgedienten
BLACK+DECKER Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zunehmen, geben Sie das Gerätitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.
Die Adresse der zuständigen Niederlassung von BLACK+DECKER steht in dieser Anleitung. Dort teilt man Ihnen kein die nachstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendi- enststellen von BLACK+DECKER sowie der zuständigen Ansprechpartner finden Sie auch im Internet unter: www.2helpU.com
Akkus
Im Inneren befinden sich keine zu wartenden Teile.
Geben Sie defekte Produkte beim Handler oder einer Sammelstelle ab, damit der Akku recyceilt werden kann. Entsorgen Sie das Gerät keinesfalls mit dem Hausmüll.
Technische Daten
| BDCIM18 (H1) | ||
| Spannung V | DC | 18 |
| Leerlaufdrehzahl Min | -1 | 0-3000 |
| Max. Drehmoment Nm 155 | ||
| Größe des Bohrfutters mm 6 | ||
| Gewicht kg 1.0 | ||
| Ladegerät 905902** Typ 2 905998** Typ 1 | ||
| Eingangsspannung V | AC | 100-240 230 |
| Ausgangsspannung V | DC | 8-20 18 |
| Stromstärke mA 400 | 1 | |
| Ungefährte Ladezeit | Stunden | 3 - 5 1 - 5 |
| Batterie | BL1518 | BL2018 | BL4018 | |
| Spannung | VAC | 18 | 18 | 18 |
| Kapazität | Ah | 1.5 | 2.0 | 4.0 |
| Typ | Lithium- | Lithium- | Lithium- | |
| lonen | lonen | lonen | ||
| Schaldruckpegel gemäß EN 60745: |
| Schaldruck (LpA) 94 dB(A), Unsicherheitsfaktor (K) 3 dB(A) |
| Schalleistung (LwA) 105 dB(A), Unsicherheitsfaktor (K) 3 dB(A) |
| Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745: |
| Schrauben mit Schlagbohrfungtion (ah, IS) 18.1 m/s2, Unsicherheitsfaktor (K) 1.5 m/s2 |
EG-Konformitätserklarung
MASCHINENRICHTLINIE
BDCMI18 - Schlagschrauber
Black & Decker erklärt, dass die in den technischen Daten
beschreibenen Geräte übereinstimmen mit:
2006/42/EG, EN 60745-1, EN 60745-2-2
These Produkte entsprechen außer dem den Richtlinien 2004/108/EG (bis 19.4.2016), 2014/30/EU (ab 20.4.2016) und 2011/65/EU. Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. These befin
det sich auch auf der Rückseite dieser Anleitung.
Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung
im Namen von Black & Decker ab.
R. Laverick
Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie. These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedstaaten der Europäischen Union und der Europäischen Freihandelsozone EFTA.
Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:
wenn das Gerät gewerblich, beruflich oder im Verleih-geschäft benutzt wurde;
wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.
Zur Inanspruchnahme dieser Garantie ist dem Verkäufe bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ohnenigeria die nachstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner finden Sie auch im Internet unter: www.2helpU.com
Bitte besuchen Sie untere Websites www.blackand-decker.de, um Ihr neues BLACK+DECKER Produkt zu registrierten und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke BLACK+DECKER und unsere Produkte finden Sie unter www.blackanddecker.de.
Usage prévu
Elektrische verilgheit
