BRUKSANVISNING BDCIM18 BLACK & DECKER

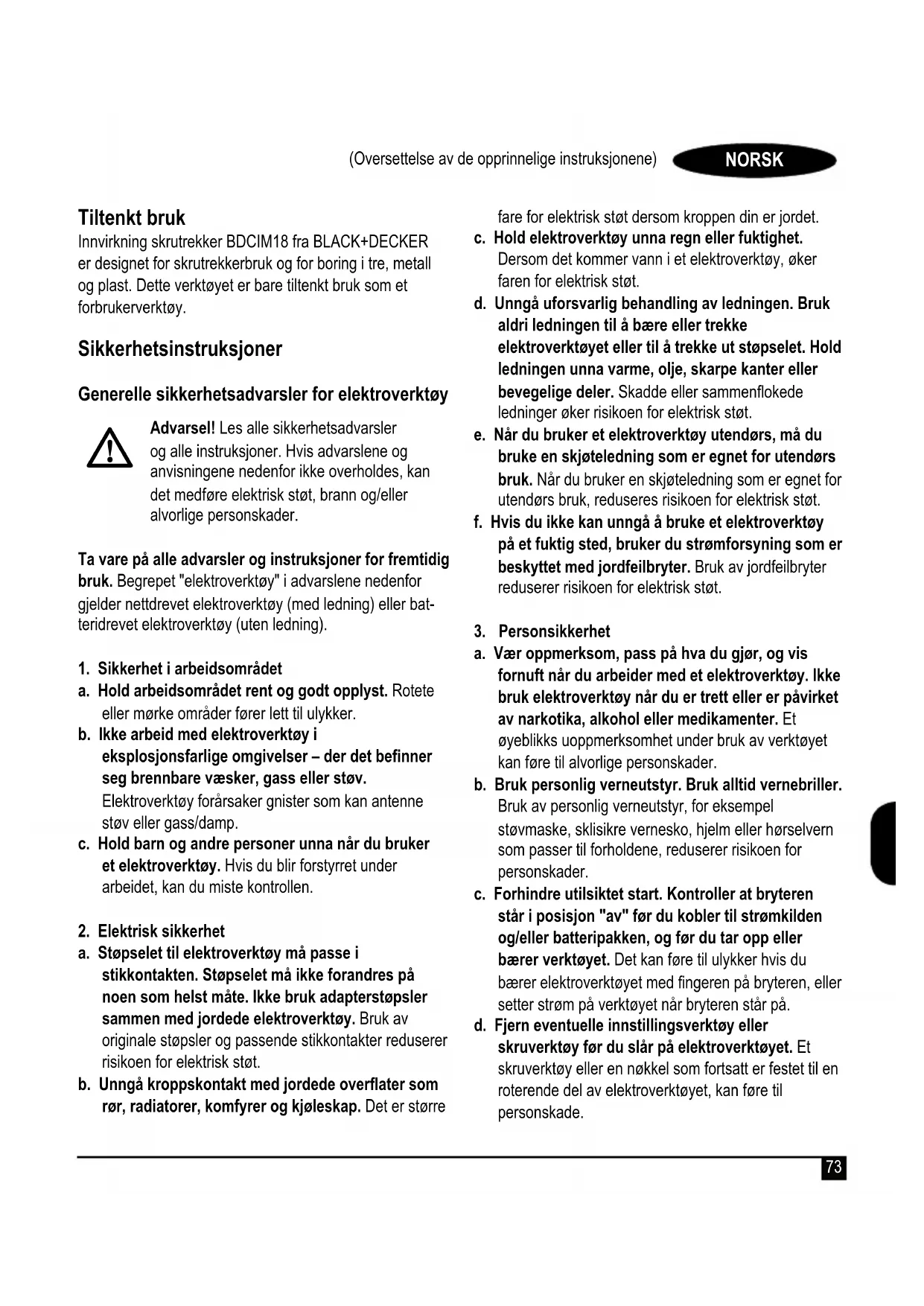

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller bat- teridrevet elektroverktøy (uten ledning).

a. Støpselet til elektroverktøy må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b. Unngå kroppskontakt med jordede overater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenokede ledninger øker risikoen for elektrisk støt. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f. Hvis du ikke kan unngå å bruke et elektroverktøy på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselvern som passer til forholdene, reduserer risikoen for personskader. c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Det kan føre til ulykker hvis du bærer elektroverktøyet med ngeren på bryteren, eller setter strøm på verktøyet når bryteren står på. d. Fjern eventuelle innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade.74 (Oversettelse av de opprinnelige instruksjonene) NORSK e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan bli sittende fast i bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamling kan redusere farer i forbindelse med støv.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy for bruksområdet. Med et passende elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet. d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektroverktøy er farlige når de brukes av uerfarne personer. e. Sørg for vedlikehold av elektroverktøy. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdt elektroverktøy er årsaken til mange ulykker. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Bruk og stell av batteriverktøyet

a. Gjenoppladningen skal bare skje med den laderen som produsenten har spesisert. En lader som er egnet til én type batteripakke, kan føre til brannrisiko når den brukes med en annen batteripakke. b. Bruk elektroverktøy bare med spesikt angitte batteripakker. Bruk av andre batteripakker kan føre til fare for personskader og brann. c. Når batteripakken ikke er i bruk, må du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteriterminalene kan føre til forbrenning eller brann. d. Under uheldige forhold kan det lekke væske fra batteriet. Unngå å komme i kontakt med væsken. Dersom du ved et uhell kommer i kontakt med væsken, må du skylle med vann. Får du batterivæske i øynene, må du i tillegg oppsøke lege. Væske som lekker fra batteriet, kan forårsake irritasjoner eller forbrenninger.

a. Elektroverktøy skal alltid repareres av kvalisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes. Ytterligere sikkerhetsadvarsler for elektroverk- tøy

Advarsel! Ytterligere sikkerhetsadvarsler for muttertrekkere75 (Oversettelse av de opprinnelige instruksjonene) NORSK u Bruk hørselvern når du skruverktøy med slag. Hvis du utsettes for støy, kan hørselen bli redusert. u Bruk hjelpehåndtak som følger ned verktøyet. Tap av kontroll kan føre til personskade. u Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid hvor festeanordningen kan komme i kontakt med skjulte ledninger.. Hvis fes- teanordninger kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt. u Bruk klemmer eller andre praktiske metoder for å spenne fast og støtte arbeidsstykket på en stabil plattform. Hvis arbeidsstykket holdes med hånden eller inn mot kroppen, vil det være ustabilt, og dette kan lett føre til at du mister kontrollen. u Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølg- ing eller instruksjon når det gjelder bruken av appara- tet, fra en person som er ansvarlig for deres sikkerhet. Barn skal være under oppsyn så du er sikker på at de ikke leker med verktøyet. u Beregnet bruk er beskrevet i denne håndboken. Bruk av tilbehør eller utføring av oppgaver som ikke er an- befalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendom.

Advarsel! Muttertrekkere er ikke moment- nøkler. Ikke bruk dette verktøyet til å stramme festeanordninger til spesiserte momenter. Du bør bruke et uavhengig, kalibrert verktøy som måler moment, for eksempel en momentnøkkel, når koblinger kan svikte hvis festeanordninger er for lite eller for mye strammet. Andre personers sikkerhet u Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller personer som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjoner for bruken av verktøyet fra en person som er ansvarlig for deres sikkerhet. u Barn skal være under tilsyn så du er sikker på at de ikke leker med verktøyet. Andre former for risiko Når verktøyet brukes, kan det oppstå ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikker- hetsadvarslene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter: u Personskader som forårsakes av berøring av en roterende/bevegelig del. u Personskader som forårsakes av at en del, et blad eller tilbehør endres. u Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser. u Svekket hørsel. u Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF). Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjon- snivået kan øke over nivået som er oppgitt.76 (Oversettelse av de opprinnelige instruksjonene) NORSK Når det vurderes vibrasjonseksponering for å avgjøre hvilke sikkerhetstiltak som kreves ifølge 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig til arbeidsformål, skal det, når vibrasjonseksponeringen anslås, tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette inkluderer å ta hensyn til alle deler av brukssyklusen, for eksempel når verktøyet er avslått, når det går på tomgang og når utløseren er trykket inn. Merking på verktøyet Følgende advarselssymboler vises på verktøyet sammen med datokoden:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade. Ytterligere sikkerhetsinstruksjoner for batterier og ladere (følger ikke med verktøyet) Batterier u Ikke forsøk å åpne uansett hvilket formål du måtte ha. u Ikke utsett batteriet for vann. u Skal ikke oppbevares på steder der temperaturen kan overskride 40 °C. u Lad bare ved temperaturer mellom 10°C og 40°C. u Bruk bare laderen som følger med verktøyet. u Følg instruksene som nnes i avsnittet "Miljø" når du skal kaste batterier.

Ikke forøk å lade opp skadede batterier. Ladere u BLACK+DECKER-laderen skal bare brukes til å lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade. u Prøv aldri å lade ikke-oppladbare batterier. u Skift ut defekte ledninger umiddelbart. u Ikke utsett laderen for vann. u Ikke åpne laderen. u Ikke stikk gjenstander eller ngre ned i laderen.

Laderen er bare beregnet for bruk innendørs.

Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Prøv aldri å skifte ut laderen med et vanlig nettstøpsel. u Hvis strømledningen blir skadet, må den byttes av produsenten eller et autorisert BLACK+DECKER- servicesenter for å unngå fare. Funksjoner Dette verktøyet har noen av eller alle følgende egenska- per.

8. Batteri (hvor medfølgende)

9. Batteriutløserknapp

Montering Advarsel! Fjern batteriet fra verktøyet før montering. Sette inn og ta ut batteriet (gur B) u Når du skal sette inn batteriet (8), må du holde det på linje med kontakten på verktøyet. Skyv batteriet inn i kontakten til det klikker på plass. u Når du skal ta ut batteriet (8), trykker du på batteriut- løserknappen (9) og trekker samtidig batteriet ut av kontakten.77 (Oversettelse av de opprinnelige instruksjonene) NORSK Sette på og ta av bor eller skrutrekkerbit (gur

Dette verktøyet er utstyrt med en hurtigutløsningschuck, så bits enkelt kan byttes. Sette på et bor eller en skrutrekkerbit u Ta tak i chuckkragen (3), og trekk den bort fra forsiden av verktøyet. u Sett inn bitskaftet (10), og frigjør chuckkragen (3). u Biten eller boret låses på plass. Ta ut et bor eller en skrutrekkerbit u Ta tak i chuckkragen (3), og trekk den bort fra forsiden av verktøyet. u Ta ut biten eller boret (10), og frigjør chuckkragen (3). Bitholder Det er bygget inn et spor for bitholderen (6) i området på toppen av verktøyet. Bruk Advarsel! La verktøyet arbeide i sin egen hastighet. Det må ikke overbelastes. Ladning av batteriet (gur A) Batteriet må lades før første gang det brukes, og hver gang det ikke lenger gir nok strøm til oppgaver som tidligere ble utført uten problemer. Batteriet kan bli varmt under lading. Dette er normalt og innebærer ikke feil. Advarsel! Ikke lad batteriet hvis temperaturen i omgivelsene er under 10 °C eller over 40 °C. Anbefalt ladetemperatur: ca. 24 °C. Merk: Laderen vil ikke lade et batteri hvis celletem- peraturen er under ca. 10 °C eller over 40 °C. Du bør la batteriet stå i laderen. Laderen begynner å lade automatisk når celletemperaturen blir høyere eller lavere. u Når du skal lade batteriet (8), setter du det inn i laderen (7). Batteriet kan bare settes i laderen på én måte. Ikke bruk makt. Pass på at batteriet sitter helt inne i laderen. u Sett i laderen, og slå på ved nettstrømmen. Den grønne ladeindikatoren blinker for å varsle om at batteriet lades. Ladingen er fullført når den grønne ladeindikatoren lyser kontinuerlig. Laderen og batteriet kan las være tilkoblet så lenge du måtte ønske. Den grønne ladeindikatoren tennes når laderen av og til fyller på batteriladningen. u Lad utladede batterier innen 1 uke. Batterienes levetid vil bli mye mindre hvis de oppbevares utladet. La batteriet være i laderen Du kan la laderen og batteripakken være tilkoblet og den grønne ladeindikatoren lyse så lenge du måtte ønske. Laderen holder batteripakken klar og fulladet. På/av-bryter for variabel hastighet (gur D) u Når du skal slå verktøyet på, trykker du på bryteren for variabel hastighet (1). u Når du skal slå verktøyet av, slipper du opp bryteren for variabel hastighet (1). Merk: Verktøyet er utstyrt med en brems. Chucken stop- per når du slipper opp bryteren for variabel hastighet. u Bryteren for variabel hastighet (1) lar deg velge best mulig hastighet for ulike bruksområder. u Verktøyet arbeider raskere etter hvert som du trykker inn bryteren for variabel hastighet (1). u Verktøyet arbeider raskere etter hvert som du trykker inn bryteren for variabel hastighet (1). u Bruk lavere hastigheter til å begynne med når du lager hull uten dor eller når du borer i metall eller plast eller driver inn skruer. Merk: Kontinuerlig bruk i variabel hastighetsmodus er ikke anbefalt. Dette vil kunne skade bryteren og bør unngås. Velge rotasjonsretning (gur D) For boring og stramming av skruer brukes rotasjon fremover (med klokken). For løsning av skruer eller fjern- ing av bor som sitter fast, brukes rotasjon bakover (mot klokken). u Du kan velge rotasjon fremover ved å slippe opp bryteren for variabel hastighet (1) og trykke inn glidebryteren for fremover/bakover (2) på høyre side av verktøyet.78 (Oversettelse av de opprinnelige instruksjonene) NORSK u Du kan velge rotasjon bakover ved å slippe opp bryteren for variabel hastighet (1) og trykke inn glidebryteren for fremover/bakover (2) på venstre side av verktøyet. u Du kan låse verktøyet ved å sette glidebryteren for fremover/bakover (2) i midtstillingen. Når du endrer stillingen til glidebryteren for fremover/ bakover (2), må du forsikre deg om at bryteren for variabel hastighet (1) er frigjort. Merk: Første gangen verktøyet kjøres etter at du har endret rotasjonsretningen, kan det hende at du hører et klikk når verktøyet starter. Dette er normalt og indikerer ikke at det er feil på verktøyet. Merk: Det kan genereres slagstøy av verktøyet. Dette er normalt og indikerer ikke at det er feil på verktøyet. LED-arbeidslampe (gur E) u LED-arbeidslampen (5) er plassert over bryteren for variabel hastighet (1). u LED-arbeidslampen (5) aktiveres når du trykker på bryteren for variabel hastighet (1). Merk: LED-arbeidslampen er ment å lyse opp arbeids- overaten rett foran verktøyet og skal ikke brukes som lykt. Boring/skrutrekking u Velg rotasjon fremover eller bakover med glidebry- teren for fremover/bakover (2). u Når du skal slå verktøyet på, trykker du på bryteren for variabel hastighet (1). Hastigheten til verktøyet avhenger av hvor langt inn du trykker bryteren for variabel hastighet (1). u Når du skal slå verktøyet av, slipper du opp bryteren for variabel hastighet (1). Råd for optimal bruk Boring u Benytt alltid lett trykk i rett linje med boret. u Like før boret bryter gjennom på den andre siden av arbeidsstykket, reduserer du trykket på verktøyet. u Bruk et trestykke på baksiden av arbeidsstykker som kan bli splintret. u Bruk spissbor når du borer hull med stor diameter i tre. u Bruk HSS-bor når du borer i metall. u Bruk murbor når du borer i bløt mur. u Bruk et smøremiddel når du borer i metall bortsett fra støpejern og messing. u Lag en fordypning med en dor midt i hullet som skal bores, for å øke nøyaktigheten. Bruk som skrutrekker u Bruk alltid riktig type og størrelse av skrutrekkerbit. u Hvis skruer er vanskelige å stramme, prøver du å bruke litt ytende vaskemiddel eller såpe som smøremiddel. u Hold alltid verktøyet og skrutrekkerbiten i rett linje med skruen Vedlikehold BLACK+DECKER-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid. Laderen krever ikke annet vedlikehold enn regelmessig rengjøring. Advarsel! Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet. Koble laderen fra nettstrøm- men før du rengjør den. u Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset jevnlig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjørings- midler. u Åpne chucken regelmessig, og bank på den for å fjerne eventuelt støv fra innsiden. Miljø

Det er ingen deler inni som brukere skal behandle. u På slutten av produktets levetid skal hele produktet leveres tilbake til servicestedet eller til et lokalt gjen- vinningsanlegg slik at batteriet kan resirkuleres. Ikke kast produktet sammen med husholdningsavfallet. Tekniske data BDCIM18 (H1) Spenning V

Hastighet uten belastning Min

(Oversettelse av de opprinnelige instruksjonene) NORSK EF-samsvarserklæring MASKINDIREKTIV

BDCMI18 – Innvirkning skrutrekker Black & Decker erklærer at disse produktene som er beskrevet under «Tekniske data», er i samsvar med: 2006/42/EF, EN 60745-1, EN 60745-2-2 Disse produktene er også i samsvar med direktiv 2004/108/EF (til 19/04/2016), 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Hvis du ønsker mer informasjon, kan du kontakte Black & Decker på adressen nedenfor eller se baksiden av bruksanvisningen. Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker. R. Laverick Engineering Director Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannia 18/09/2015 Garanti Black & Decker er trygg på kvaliteten av produktene sine og tilbyr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konikt med disse. Garantien er gyldig i EU- og EFTA- medlemsstatene. Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesikasjonene innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre: u Produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie. u Produktet har vært utsatt for feilaktig bruk eller dårlig vedlikehold. u Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell. u Andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere har forsøk å reparere produktet. For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye BLACK+DECKER-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du nner mer informasjon om BLACK+DECKER og produktutvalget vårt på www.blackanddecker.no.81 (Oversættelse af de oprindelige instruktioner) DANSK Tilsigtet brug Din BDCIM18 - slagnøgle fra BLACK+DECKER er desig- net til skrueopgaver samt til boring i træ, metal og plastik. Værktøjet er kun beregnet til privat brug. Sikkerhedsanvisninger Generelle sikkerhedsadvarsler vedrørende elværktøj
