BRUKSANVISNING PMF 10 8 Li 1 BOSCH

hør). En oversigt over tilslutning til forskellige støvsugere fin- des bag i denne vejledning. Støvsugeren skal være egnet til det materiale, som skal opsu- ges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Brug Ibrugtagning Isæt akku Brug kun originale li-ion-akkuer fra Bosch, der skal ha- ve den spænding, der er angivet på dit el-værktøjs ty- peskilt. Brug af andre akku’er øger risikoen for personska- der og er forbundet med brandfare. Bemærk: Brug af akkuer, der ikke er egnet til dit el-værktøj, kan føre til fejlfunktioner eller beskadigelser på el-værktøjet. Anbring den ladede akku 2 i grebet, til den falder rigtigt i hak og flugter med grebets kant. Tænd/sluk El-værktøjet tændes ved at skubbe start-stop-kontakten 5 fremad, i retning „1“ på kontakten. El-værktøjet slukkes ved at skubbe start-stop-kontakten 5 bagud, i retning „0“ på kontakten. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. Bemærk: Slukker el-værktøjet automatisk, fordi akkuen er af- ladt eller overophedet, skal du slukke for el-værktøjet med start-stop-kontakten 5. Oplad akkuen hhv. lad den afkøle, før du tænder for el-værktøjet igen. Ellers kan akkuen blive be- skadiget. Indstilling af svingtal Med stillehjulet indstilling af svingtal 3 kan du indstille det nødvendige svingtal under driften. Det krævede svingtal afhænger af arbejdsmaterialet og ar- bejdsbetingelserne; det fastlægges bedst ved praktiske for- søg. Til savning i og gennemsavning af hårde materialer som f.eks. træ eller metal anbefales det at bruge svingtaltrinnene „5“ el- ler „E“, til bløde materialer som f.eks. kunststof svingtaltrin- net „4“. Til slibning af hårde materialer som f.eks. hårdt træ eller me- tal anbefales det at bruge svingtaltrinnet „5“, til bløde materi- aler som f.eks. blødt træ svingtaltrinnet „4“. På det højeste svingtaltrin „E“ er Eco-Elektronik aktiv: Er ind- satsværktøjet ikke under belastning, reduceres svingtallet automatisk (efter ca. 1 s). Reduceringen bevirker, at akku-lø- betiden forlænges pr. opladning, og den reducerede vibration gør det nemmere at anbringe indsatsværktøjet præcist på emnet. Når indsatsværktøjet belastes igen, kører el-værktøjet straks automatisk op til det max. svingtal. Denne Eco-Elektronik er dog ikke egnet til slibearbejde. Hertil egner svingtaltrinnet „5“ sig, der har det samme svingtal som trin „E“, dog er det ikke udstyret med nogen Eco-Elektronik. Arbejdsvejledning El-værktøjet må først lægges fra, når det står helt stil- le. Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Bemærk: Sørg for, at ventilationsåbningerne 6 på el-værktø- jet ikke tildækkes under arbejdet, da el-værktøjets levetid el- lers forringes. Sørg for, at værktøjets belægning er ubeskadiget, når der ar- bejdes med HCS-værktøj. Arbejdsprincip Det oscillerende drev sætter indsatsværktøjet i svingninger – op til 20000 gange/minuttet med 2,8° frem og tilbage. Det muliggør præcist arbejde i et lille område. Arbejd med lavt og jævnt modtryk, da ar- bejdsydelsen ellers forringes, og indsats- værktøjet kan blokere. Bevægel-værktøjet frem og tilbage under arbejdet, så indsatsværktøjet ikke opvar- mes alt for meget og ikke blokerer. Savning Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet nega- tivt eller føre til tilbageslag. Gældende lovbestemmelser og anbefalinger fra mate- rialefabrikanterne skal overholdes, når der saves i let- te byggematerialer. Ved dyksavning må der kun bearbejdes bløde materia- ler som f.eks. træ, gipskarton el.lign.! Kontrollér før savning med HCS-savklinger i træ, spånplader, byggematerialer osv. disse for fremmedlegemer som f.eks. OBJ_BUCH-1170-006.book Page 68 Wednesday, October 12, 2016 11:17 AMDansk | 69 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) søm, skruer o.lign. Fjern fremmedlegemerne i givet fald eller anvend bi-metal-savklinger. Gennemskære Bemærk: Vær ved gennemskæring af vægfliser opmærksom på, at værktøjet slides hurtigt, hvis det anvendes i længere tid. Slibe Afslibningsarbejdet og slibebilledet bestemmes især af det valgte slibeblad, det valgte svingtaltrin og det tryk, som bru- geren udøver på maskinen. Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner el-værktøjet. Sørg for jævnt slibetryk, da dette er med til at forlænge slibe- bladenes levetid. Et overdrevet tryk fører ikke til en større slibekapacitet, men derimod til et større slid af el-værktøj og slibepapir. Til punktnøjagtig slibning af hjørner, kanter og vanskeligt til- gængelige områder kan man også bare bruge spidsen eller en af slibesålens kanter. Slibebladet kan opvarmes stærkt ved punktuelt slibearbejde. Reducer svingtal og modtryk og lad slibebladet afkøle med re- gelmæssige mellemrum. Anvend ikke et slibeblad, der forinden har været brug til slib- ning af metal, til andre materialer. Anvend kun originalt Bosch slibetilbehør. Brug helst en støvopsugning under slibearbejdet for at forrin- ge støvbelastningen og opnå et bedre arbejdsresultat. Skrabning Vælg et højt svingtaltrin til skrabning. Arbejd på blød undergrund (f.eks. træ) i en flad vinkel og med et lille modtryk. Ellers kan spartlen skære ned i undergrun- den. Temperaturafhængig overbelastningsbeskyttelse El-værktøjet kan ikke overbelastes, hvis det bruges iht. formå- let. Er belastningen for stærk eller forlades det tilladte akku- temperaturområde på –20 °C til +65 °C, slukker el-værktø- jet. Ved overbelastning blinker desuden akku- ladetilstandsindikatoren 4 rød i et par sekunder. Efter automatisk frakobling skal du slukke for el-værktøjet. Vent, til akku-temperaturen er i det tilladte område, før du tænder for værktøjet igen. Henvisninger til optimal håndtering af akkuen Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde mellem –20 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mhr. bortskaffelse. Vedligeholdelse og service Vedligeholdelse og rengøring Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Rengør riff-indsatsværktøj (tilbehør) med en trådbørste med regelmæssige mellemrum. Kundeservice og brugerrådgivning El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale for- skrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! OBJ_BUCH-1170-006.book Page 69 Wednesday, October 12, 2016 11:17 AM70 | Svenska 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal de- fekte eller opbrugte akkuer/batterier ind- samles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: Li-Ion: Læs og overhold henvisningerne i af- snit „Transport“, side 69. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Anvä ndnin g av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. VARNING OBJ_BUCH-1170-006.book Page 70 Wednesday, October 12, 2016 11:17 AMSvenska | 71 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Omsorgsfull hantering och användning av sladdlösa elverktyg Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropps- skada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med väts- kan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dess- utom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för multifunktionsverktyg Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsfö- rande ledning kan sätta maskinens metalldelar under spän- ning och leda till elstöt. Använd elverktyget endast för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt. Observera brandrisk! Undvika att överhetta slipytan och slipmaskinen. Töm dammbehållaren före arbets- pauser. Slipdammet i dammpåsen, mikrofiltret, pappers- påsen (eller i filterpåsen resp. dammsugarens filter) kan under ogynnsamma förhållanden antändas av t.ex. gnistor som bildas vid slipning av metall. Särskilt farligt är ett slip- damm som innehåller lack-, uratanrester eller andra kemiska ämnen som kan antändas när arbetsstycket efter en längre tids arbete blir hett. Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Borrning i vattenledning kan förorsaka sakskador. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säk- rare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning. Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Använd skyddshandskar vid byte av insatsverktyg. Insatsverktygen värms upp under en längre användning. Använd inte skavkniven på fuktigt material (t.ex. tape- ter) och inte heller på fuktigt underlag. Om vatten tränger in i ett elverktyg ökar risken för en elstöt. Behandla inte arbetsytan med vätskor som innehåller lösningsmedel. När materialet vid skrapning värms upp kan giftiga ångor uppstå. Var ytterst försiktig vid hantering av skavkniv. Verkty- get är mycket vasst och risk finns för kroppsskada. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktio- nerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för sågning och kapning av trävirke, plast, gips, ickejärn-metaller och fästelement (som t.ex. icke härdade spikar, klamrar). Verktyget kan även användas för bearbetning av mjuka väggkakel samt för torr slipning och skrapning av mindre ytor. Verktyget är speciellt lämpligt för exakta arbeten nära kanter. Elverktyget får användas bara med Bosch-tillbehör. OBJ_BUCH-1170-006.book Page 71 Wednesday, October 12, 2016 11:17 AM72 | Svenska 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Batteriets upplåsningsknapp 2 Batteri* 3 Ställratt slagtalsförval 4 Indikering av batteriets laddningstillstånd 5 Strömställare Till/Från 6 Ventilationsöppningar 7 Verktygsfäste 8 Handgrepp (isolerad greppyta) 9 Sågblad* 10 Spännskruv med bricka 11 Sexkantnyckel 12 Slipplatta* 13 Slippapper* 14 Segmentsågklinga* 15 Filtring för dammutsugningsenhet* 16 Fästklämma för dammutsugningsenhet* 17 Utsugningsadapter* 18 Dammsugutrustning* 19 Utsugningsslang* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Tekniska data Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60745-2-4. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 81 dB(A); ljudeffektnivå 92 dB(A). Onoggrannhet K=1,8dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

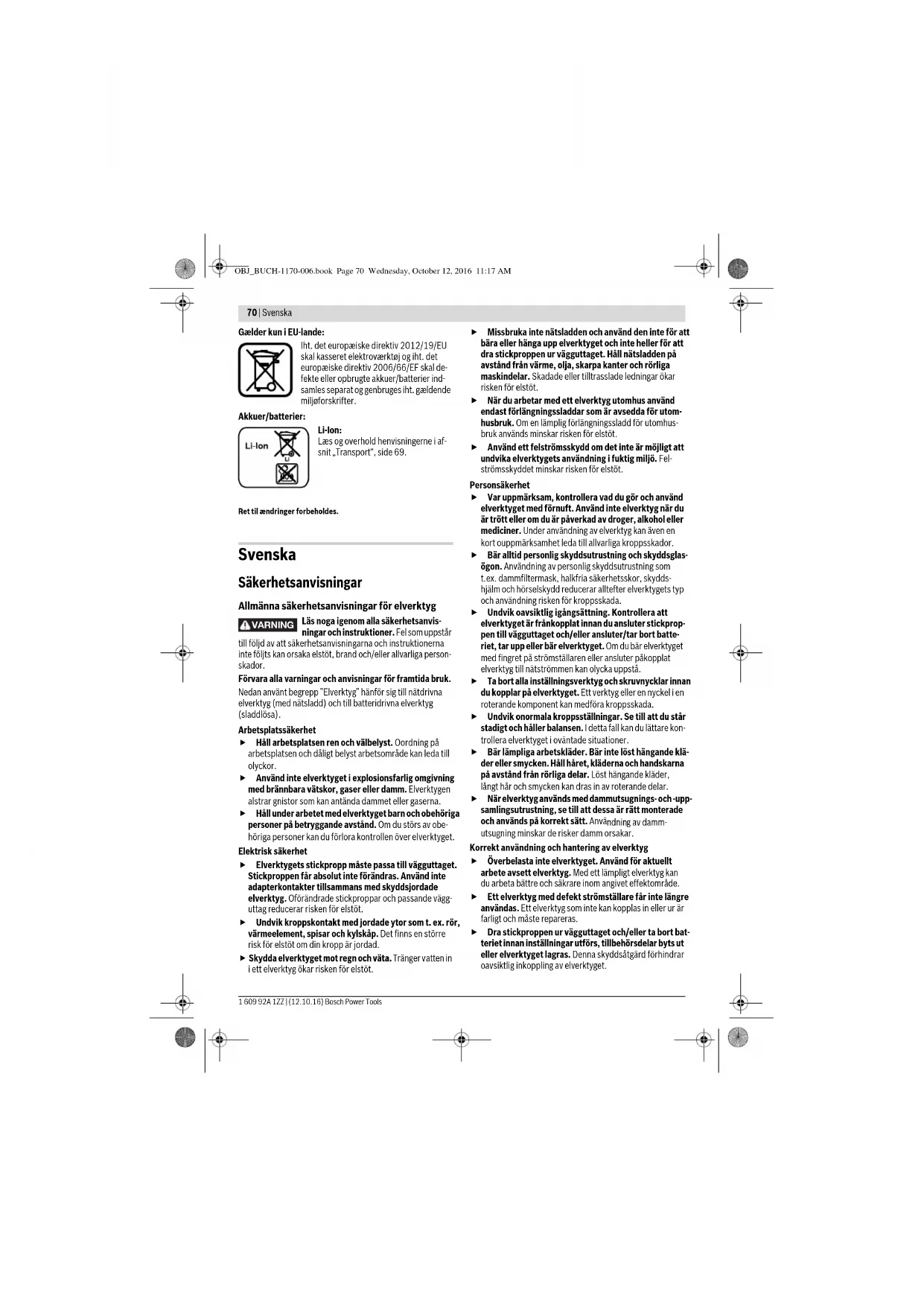

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: Slipning: a

Sågning med instickssågblad: a

Sågning med segmentsågblad: a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklu- sive ändringar och stämmer överens med följande standar- der: EN 60745-1, EN 60745-2-4, EN 50581. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montage Batteriets laddning Använd endast de laddare som anges på tillbehörssi- dan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget. Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Borttagning av batteri Ta bort batterimodulen 2 genom att trycka på upplåsnings- knappen 1 och dra sedan batterimodulen ur elverktyget. Bruka inte våld. Multifunktionsverktyg PMF 10,8 LI Produktnummer 3 603 A01 9.. Förval av svängningstal

Märkspänning V= 10,8 Tomgångsvarvtal n

5000–20000 Oscillationsvinkel vänster/höger °1,4 Vikt enligt EPTA-Procedure 01:2014 kg 0,93 Tillåten omgivningstemperatur – vid laddning –vid drift

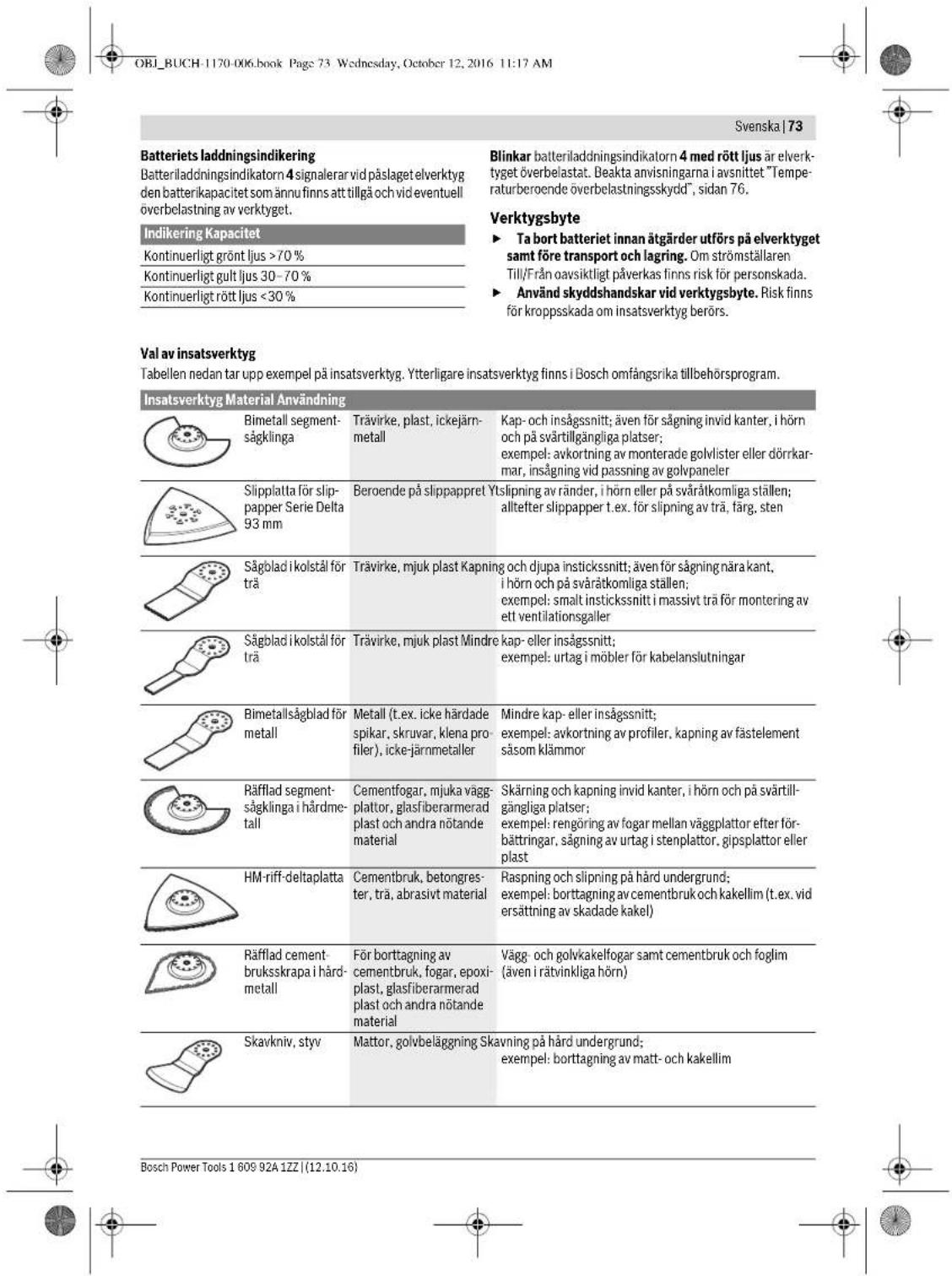

• Begränsad effekt vid temperaturer <0 °C Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1170-006.book Page 72 Wednesday, October 12, 2016 11:17 AMSvenska | 73 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Batteriets laddningsindikering Batteriladdningsindikatorn 4 signalerar vid påslaget elverktyg den batterikapacitet som ännu finns att tillgå och vid eventuell överbelastning av verktyget. Blinkar batteriladdningsindikatorn 4 med rött ljus är elverk- tyget överbelastat. Beakta anvisningarna i avsnittet ”Tempe- raturberoende överbelastningsskydd”, sidan 76. Verktygsbyte Ta bort batteriet innan åtgärder utförs på elverktyget samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Använd skyddshandskar vid verktygsbyte. Risk finns för kroppsskada om insatsverktyg berörs. Val av insatsverktyg Tabellen nedan tar upp exempel på insatsverktyg. Ytterligare insatsverktyg finns i Bosch omfångsrika tillbehörsprogram. Indikering Kapacitet Kontinuerligt grönt ljus >70 % Kontinuerligt gult ljus 30–70 % Kontinuerligt rött ljus <30 % Insatsverktyg Material Användning Bimetall segment- sågklinga Trävirke, plast, ickejärn- metall Kap- och insågssnitt; även för sågning invid kanter, i hörn och på svårtillgängliga platser; exempel: avkortning av monterade golvlister eller dörrkar- mar, insågning vid passning av golvpaneler Slipplatta för slip- papper Serie Delta 93 mm Beroende på slippappret Ytslipning av ränder, i hörn eller på svåråtkomliga ställen; alltefter slippapper t.ex. för slipning av trä, färg, sten Sågblad i kolstål för trä Trävirke, mjuk plast Kapning och djupa instickssnitt; även för sågning nära kant, i hörn och på svåråtkomliga ställen; exempel: smalt instickssnitt i massivt trä för montering av ett ventilationsgaller Sågblad i kolstål för trä Trävirke, mjuk plast Mindre kap- eller insågssnitt; exempel: urtag i möbler för kabelanslutningar Bimetallsågblad för metall Metall (t.ex. icke härdade spikar, skruvar, klena pro- filer), icke-järnmetaller Mindre kap- eller insågssnitt; exempel: avkortning av profiler, kapning av fästelement såsom klämmor Räfflad segment- sågklinga i hårdme- tall Cementfogar, mjuka vägg- plattor, glasfiberarmerad plast och andra nötande material Skärning och kapning invid kanter, i hörn och på svårtill- gängliga platser; exempel: rengöring av fogar mellan väggplattor efter för- bättringar, sågning av urtag i stenplattor, gipsplattor eller plast HM-riff-deltaplatta Cementbruk, betongres- ter, trä, abrasivt material Raspning och slipning på hård undergrund; exempel: borttagning av cementbruk och kakellim (t.ex. vid ersättning av skadade kakel) Räfflad cement- bruksskrapa i hård- metall För borttagning av cementbruk, fogar, epoxi- plast, glasfiberarmerad plast och andra nötande material Vägg- och golvkakelfogar samt cementbruk och foglim (även i rätvinkliga hörn) Skavkniv, styv Mattor, golvbeläggning Skavning på hård undergrund; exempel: borttagning av matt- och kakellim OBJ_BUCH-1170-006.book Page 73 Wednesday, October 12, 2016 11:17 AM74 | Svenska 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Montering/byte av insatsverktyg Ta vid behov bort eventuellt monterat insatsverktyg. Ta bort insatsverktyget genom att lossa skruven 10 med sex- kantnyckeln 11 och sedan ta loss verktyget. Placera insatsverktyget (t.ex. ett sågblad 9) på verktygsfästet 7 så att verktygets urtag hakar i verktygsfästets kammar. Insatsverktyget kan placeras i valfritt spärrläge på verktygs- fäste för en säker och vilsam arbetsställning. Placera verkty- get så att gapet är riktat nedåt (verktygsbeteckningen kan läsas ovanifrån, som bilden på grafiksidan visar). Montera insatsverktyget med skruven 10. Dra år skruven 10 stadigt med sexkantnyckel 11. Kontrollera att insatsverktyget sitter stadigt. Felaktigt eller dåligt fastsatta insatsverktyg kan lossa under arbetet och leda till personskada. Montering/byte av slippapper på slipplattan Slipplattan 12 är försedd med en kardborrsväv för snabb och enkel infästning av slippapperen med kardborrssystem. Knacka slipplattans 12 kardborrsväv ren innan slippapperet 13 sätts på för att uppnå optimal infästning. Lägg upp slippapperet 13 kant i kant med en sida på slipplat- tan 12, tryck sedan kraftigt fast slippapperet på slipplattan. För att optimal dammutsugning ska kunna garanteras måste slippapperets hål överensstämma med slipplattans. För borttagning av slippapperet 13 grip tag i ett hör och dra av papperet från slipplattan 12. Alla typer av slippapper, poler- och rengöringsfilt i Serie Delta 93 mm i Bosch tillbehörsprogram kan användas. Sliptillbehör som fiber/polerfilt placeras på samma sätt på slipplattan. Val av slippapper Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och önskad nedslipningseffekt: Damm-/spånutsugning Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammut- sugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Bimetallkniv med segmentvågsslip- ning Isolationsmaterial, isole- ringsplattor, golvplattor, stegljudsisoleringsplat- tor, kartong, matta, gummi, läder Kapning av mjuka material Insatsverktyg Material Användning Slippapper Material Användning Kornstorlek röd kvalitet – Allt trävirke (t.ex. hårt trä, mjukt trä, spånskivor, byggskivor) –Metallmaterial För förslipning t. ex. av råa, ohyvlade bjälkar och brädor grov 40

För planslipning och planing av mindre ojämnheter medelgrov 80

För färdig- och finslipning av trä fin 180

vit kvalitet –Färg –Lack –Fyllnadsmedel –Spackel För nedslipning av färg grov 40

För slipning av grundfärg (t.ex. för att ta bort pensel- drag, färgdroppar och löpande färg) medelgrov 80

För slipning av mellanstrykningsfärg före lackering fin 180

OBJ_BUCH-1170-006.book Page 74 Wednesday, October 12, 2016 11:17 AMSvenska | 75 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Anslutning av dammutsugning (se bild A) För montering av dammutsugningsenhet 18 (tillbehör) ska insatsverktyget tas bort. Sammanfoga, om så behövs, komponenterna för dammut- sugningsenheten 18 så som bilden visar. Lägg upp den mon- terade dammutsugningsenheten vid verktygsfästet 7 på elverktyget. Vrid dammutsugningsenheten så att enhetens kammar snäpper fast i respektive urtag på motorhuset. Fäst dammutsugningsenheten som bilden visar med fästklämman 16 på elverktyget. Kontrollera att filtringen 15 är oskadad och att den ligger väl an mot slipplattan 12. Byt genast ut en skadad filtring. Koppla utsugningsslangen 19 (tillbehör) till utsugningsadap- tern 17. Anslut utsugningsslangen 19 till en dammsugare (till- behör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Drift Driftstart Insättning av batteri Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kroppsskada och brand. Anvisning: Använd endast för elverktyget lämpliga batterier, i annat fall finns risk för felfunktion eller skador på elverktyget. Skjut in den uppladdade batterimodulen 2 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget. In- och urkoppling För inkoppling av elverktyget skjut strömställaren Till/Från 5 framåt i riktning mot ”1” på strömställaren. För frånkoppling av elverktyget skjut strömställaren Till/Från 5 bakåt i riktning mot ”0” på strömställaren. För att spara energi, koppla på elverktyget endast när du vill använda det. Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)” skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. Anvisning: Om elverktyget på grund av urladdat eller över- hettat batteri automatiskt kopplas från, stäng av elverktyget med strömställaren Till/Från 5. Ladda upp batteriet resp. låt det svalna innan elverktyget återinkopplas. I annat fall finns risk för att batteriet skadas. Förval av svängningstal Med ställratten för förval av svängningstal 3 kan önskat sväng- ningstal väljas även under drift. Erforderligt svängningstal är beroende av material och arbetsbetingelser, prova dig fram till bästa inställning genom praktiska försök. För sågning och kapning av hårda material som t.ex. trä eller metall rekommenderas slagfrekvensstegen ”5” eller ”E”, för mjukare material som t.ex. plast använd slagfrekvenssteget ”4”. För slipning av hårdare material som t.ex. hårt trä eller metall rekommenderas slagfrekvenssteget ”5”, för mjukare material som t.ex. mjukt trä använd slagfrekvenssteget ”4”. På högsta slagfrekvenssteget ”E” är Eco-elektroniken aktiv: När insatsverktyget inte belastas, reduceras slagfrekvensen automatiskt (efter ca 1 s). Vid reducerad slagfrekvens är bat- teriets brukstid per laddning längre och den lägre vibrationen underlättar exakt placering av insatsverktyget på arbets- stycket. Så fort insatsverktyget åter belastas accelererar elverktyget automatiskt upp till maximal slagfrekvens. Eco-elektroniken är inte lämplig för slipning. För detta arbete är slagfrekvenssteget ”5” lämpligt som har samma slagfrek- vens som steget ”E” men som saknar Eco-elektroniken. Arbetsanvisningar Vänta tills elverktyget stannat helt innan du lägger bort det. Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Anvisning: Se till att elverktygets ventilationsöppningar 6 inte blockeras under arbetet eftersom detta reducerar elverk- tygets livslängd. Kontrollera vid arbetet med verktyg i kolstål att verktygets beläggning är felfri. Arbetsprincip Den oscillerande drivningen får insatsverktyget att svänga fram och tillbaka upp till 20000 gånger per minut i en vinkel på 2,8°. Detta ger möjlighet till exakta arbeten i trånga utrym- men. Använd verktyget med lågt och jämnt anliggningstryck, i annat fall försämras arbetseffekten och risk finns att insatsverk- tyget låser sig. Under arbetets gång för elverktyget fram och tillbaka, för undvikande av att insats- verktyget blir för varmt eller att det låser sig. Sågning Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag. Vid sågning av lätt byggmaterial beakta lagbestämmel- serna och materialtillverkarens rekommendationer. Det är endast tillåtet att använda insågning i mjuka material såsom trä, gipskartong etc. Kontrollera före sågning med kolstålssågblad i trävirke, spån- skiva, byggmaterial etc. att inga främmande föremål såsom spika, skruvar e.d. finns i materialet. Ta bort eventuella främ- mande föremål eller använd bimetallsågblad. OBJ_BUCH-1170-006.book Page 75 Wednesday, October 12, 2016 11:17 AM76 | Svenska 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Kapning Anvisning: Observera vid kapning av väggplattor att verkty- get utsätts för stor förslitning vid användning under längre tid. Slipa Avverkningseffekten och slipbilden bestäms främst av valt slippapper, förvald oscillationsfrekvens och anliggnings- trycket. Endast felfria slippapper ger gott slipresultat samtidigt som de skonar elverktyget. Slippapperen kan användas under en längre tid om slipning sker med jämnt anliggningstryck. Ett kraftigt ökat anliggningstryck medför inte en högre slipef- fekt, utan kraftigare förslitning på elverktyg och slippapper. För punktexakt slipning av hörn, kanter och svåråtkomliga partier kan även slipplattans spets eller kant användas. Vid punktuell slipning kan slippapperet bli hett. Reducera slagfrekvensen och anliggningstrycket och låt slippapperet regelbundet avkylas. Slippapper som använts för slipning av metall får inte längre användas för andra material. Använd endast original Bosch sliptillbehör. För slipning använd om möjligt dammutsugning för att redu- cera dammbelastningen och få ett bättre arbetsresultat. Skrapning Välj för skrapning en hög oscilleringsfrekvens. Arbeta på mjukt underlag (t.ex. trä) i liten vinkel och med lågt anliggningstryck. Spackelspaden kan i annat fall skära in i underlaget. Temperaturberoende överbelastningsskydd Ett ändamålsenligt använt elverktyg kan inte överbelastas. Vid för hög belastning eller när batteriet går ifrån tillåtet tem- peraturområde på –20 °C till +65 °C kopplar elverktyget från. Vid överbelastning blinkar dessutom batteriladdningsin- dikatorn 4 för några sekunder med rött ljus. Vid automatiskt frånslag ska elverktyget kopplas från med strömställaren. Vänta tills batteriets temperatur når tillåtet område innan verktyget åter slås på. Anvisningar för korrekt hantering av batterimodulen Skydda batterimodulen mot fukt och vatten. Batterimodulen får endast lagras inom ett temperaturområde mellan –20 °C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Underhåll och service Underhåll och rengöring Ta bort batteriet innan åtgärder utförs på elverktyget samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Rengör riffinsatsverktygen (tillbehör) regelbundet med en stålborste. Kundtjänst och användarrådgivning Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t. ex. flygfrakt eller spedi- tion) ska speciella villkor för förpackning och märkning beak- tas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt euro- peiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhän- dertas och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet ”Transport”, sida 76. Ändringar förbehålles. OBJ_BUCH-1170-006.book Page 76 Wednesday, October 12, 2016 11:17 AMNorsk | 77 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Norsk Sikkerhetsinformasjon Generelle advarsler for elektroverktøy Les gjennom alle advarslene og anvis- ningene. Feil ved overholdelsen av ad- varslene og nedenstående anvisninger kan medføre elektris- ke støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjel- der for strømdrevne elektroverktøy (med ledning) og batteri- drevne elektroverktøy (uten ledning). Sikkerhet på arbeidsplassen Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan an- tenne støv eller damper. Hold barn og andre personer unna når elektroverktøy- et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet Støpselet til elektroverktøyet må passe inn i stikkon- takten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektris- ke støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Der- som det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skar- pe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektris- ke støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av nar- kotika, alkohol eller medikamenter. Et øyeblikks uopp- merksomhet ved bruk av elektroverktøyet kan føre til al- vorlige skader. Bruk personlig verneutstyr og husk alltid å bruke ver- nebriller. Bruk av personlig sikkerhetsutstyr som støv- maske, sklifaste arbeidssko, hjelm eller hørselvern – av- hengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bæ- rer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strøm- men i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stø- dig og i balanse. Dermed kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner.

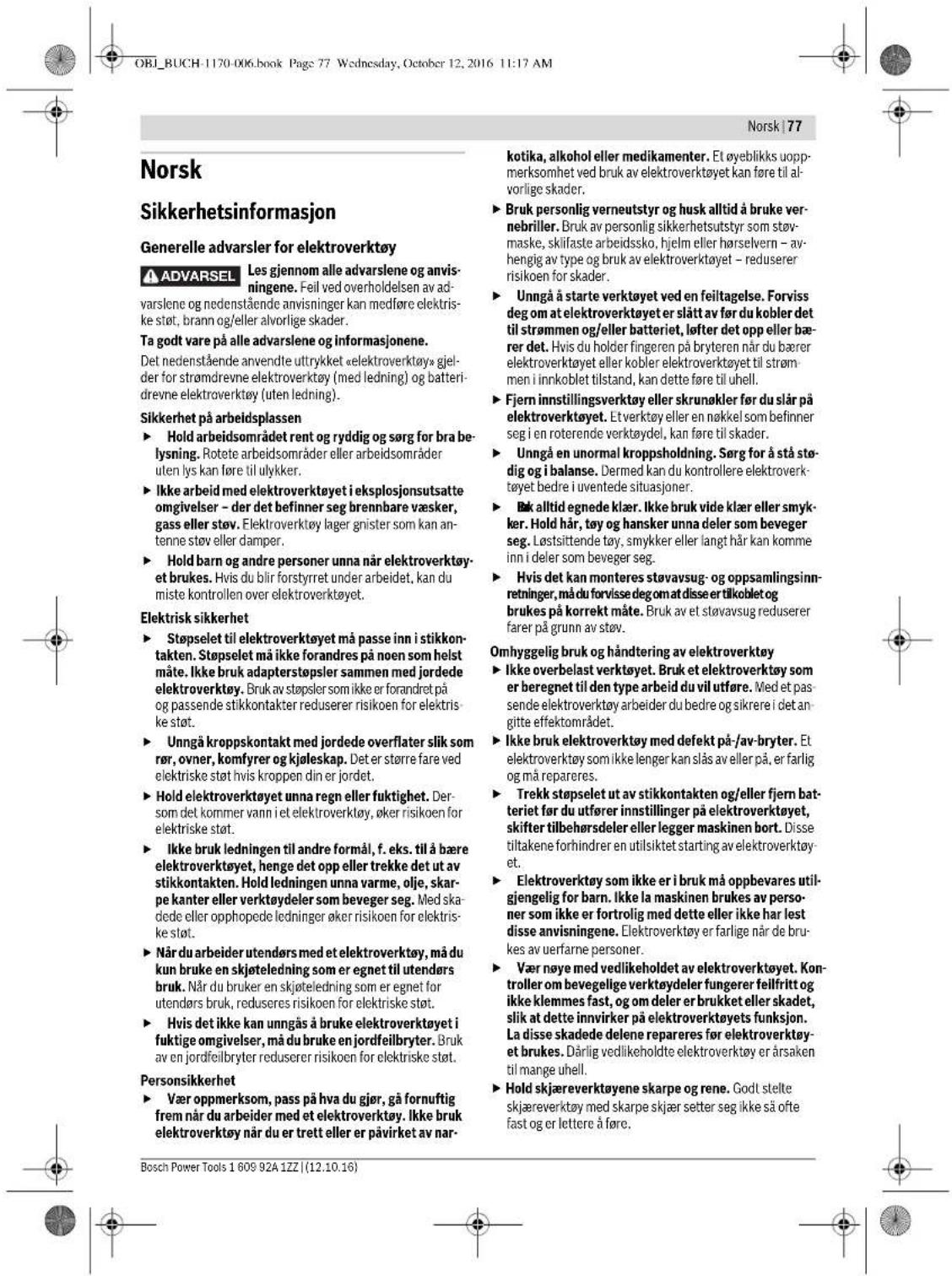

Saging med segmentsagblad: a
