MANUALE UTENTE PMF 10 8 Li 1 BOSCH

nneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. Non avvicinare batterie non utilizzate a fermagli, mo- nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget- ti metallici che potrebbero provocare un cavallotta- mento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. In caso d’impiego errato si provoca il pericolo di fuoriu- scita di liquido dalla batteria ricaricabile. Evitarne as- solutamente il contatto. In caso di contatto accidenta- le, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. OBJ_BUCH-1170-006.book Page 47 Wednesday, October 12, 2016 11:17 AM48 | Italiano 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per utensili multifunzione Tenere l’apparecchio per le superfici isolate dell’impu- gnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’ap- parecchio, causando una scossa elettrica. Utilizzare l’elettroutensile esclusivamente per leviga- tura a secco. L’eventuale infiltrazione di acqua in un elet- troutensile va ad aumentare il rischio d’insorgenza di scos- se elettriche. Attenzione: Pericolo d’incendio! Evitare un surriscal- damento del materiale in lavorazione e della levigatri- ce. Prima di iniziare una pausa svuotare sempre il con- tenitore per la polvere. La polvere di abrasione nel sacchetto raccoglipolvere, nel Microfilter, nel sacchetto raccoglipolvere in carta (o nel sacchetto raccoglipolvere o nel filtro dell’aspirapolvere) può prendere fuoco in caso di condizioni sfavorevoli come la scia di scintille prodotta du- rante la levigatura del metallo. Una situazione particolar- mente pericolosa si viene a creare quando la polvere di smerigliatura si mischia con resti di vernice e poliuretano oppure con altri materiali chimici ed il materiale in lavora- zione si riscalda troppo nel corso di una lavorazione di lun- ga durata. Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di inci- dente. Al fine di rilevare linee di alimentazione nascoste, uti- lizzare adatte apparecchiature di ricerca oppure rivol- gersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri- colo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Durante le operazioni di lavoro è necessario tenere l’elettroutensile sempre con entrambe le mani ed adot- tare una posizione di lavoro sicura. Utilizzare con sicu- rezza l’elettroutensile tenendolo sempre con entrambe le mani. Assicurare il pezzo in lavorazione. Un pezzo in lavorazio- ne può essere bloccato con sicurezza in posizione solo uti- lizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste peri- colo di esplosione. In caso di difetto e di uso improprio della batteria rica- ricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. Utilizzare la batteria ricaricabile esclusivamente insie- me all’elettroutensile Bosch. Solo in questo modo la bat- teria ricaricabile viene protetta da sovraccarico pericolo- so. Se si usano oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall’esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria può incendiarsi, emette- re fumo, esplodere o surriscaldarsi. Portare guanti di protezione quando si sostituiscono gli accessori. In caso di uso prolungato, gli accessori si riscal- dano. Non raschiare materiali inumiditi (p. es. tappezzerie) e non raschiare su fondi umidi. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettri- ca. Non trattare la superficie da lavorare con liquidi conte- nenti solventi. A causa del riscaldamento dei materiali du- rante la raschiatura possono formarsi dei vapori tossici. Utilizzando il raschietto prestare particolare attenzio- ne. L’utensile è molto affilato, esiste pericolo di lesioni. Descrizione del prodotto e caratteri- stiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri- spetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme L’elettroutensile è adatto per il taglio e la troncatura di legna- me, plastica, gesso, metalli non ferrosi ed elementi di fissag- gio (p.es. chiodi non temprati, grappe). Lo stesso è altrettan- to idoneo per la lavorazione di piastrelle da parete morbide nonché per la levigatura a secco e la raschiatura di superfici piccole. L’apparecchio è adatto in modo particolare per lavori vicino ai bordi e a livello. L’elettroutensile può essere fatto funzionare esclusivamente con accessori Bosch. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Tasto di sbloccaggio della batteria ricaricabile 2 Batteria ricaricabile* 3 Rotellina per la preselezione del numero di oscillazioni 4 Indicatore dello stato di carica della batteria 5 Interruttore di avvio/arresto 6 Prese di ventilazione OBJ_BUCH-1170-006.book Page 48 Wednesday, October 12, 2016 11:17 AMItaliano | 49 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) 7 Mandrino portautensile 8 Impugnatura (superficie di presa isolata) 9 Lama per tagli dal centro* 10 Vite di serraggio con disco 11 Chiave per vite a esagono cavo 12 Piastra di levigatura* 13 Foglio abrasivo* 14 Lama a settori riportati* 15 Anello di feltro dell’aspirazione polvere* 16 Graffa di fissaggio dell’aspirazione polvere* 17 Innesto per aspirazione* 18 Dispositivo di aspirazione polvere* 19 Tubo di aspirazione* *L’accessorio illustrato oppure descritto non è compreso nel volu- me di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Informazioni sulla rumorosità e sulla vibrazione Valori di emissione acustica rilevati conformemente a EN 60745-2-4. Il livello di pressione acustica stimato A della macchina am- monta a dB(A): livello di rumorosità 81 dB(A); livello di poten- za acustica 92 dB(A). Incertezza della misura K=1,8 dB. Usare la protezione acustica! Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60745: Levigatura: a

Taglio con lama per tagli dal centro: a

Taglio con lama da taglio a settori riportati: a

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il li- vello di vibrazioni può differire. Questo può aumentare sensi- bilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Dichiarazione di conformità Dichiariamo sotto la nostra piena responsabilità che il pro- dotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-4, EN 50581. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montaggio Caricare la batteria Utilizzare esclusivamente stazioni di ricarica per batte- rie riportate sulla pagina con gli accessori. Soltanto queste stazioni di ricarica per batterie sono adattate alle batterie in ioni di litio utilizzate nell’elettroutensile in dota- zione. Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabi- le, prima del primo impiego ricaricare completamente la bat- teria ricaricabile nella stazione di ricarica. La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricarica- bile. Utensile multifunzione PMF 10,8 LI Codice prodotto 3 603 A01 9.. Preselezione del numero di oscillazioni

Tensione nominale V= 10,8 Numero di giri a vuoto n

5000–20000 Angolo di oscillazione sinistra/ destra °1,4 Peso in funzione della EPTA- Procedure 01:2014 kg 0,93 Temperatura ambiente consentita – durante la carica – durante il funzionamento

• prestazioni limitate in presenza di temperature <0 °C Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1170-006.book Page 49 Wednesday, October 12, 2016 11:17 AM50 | Italiano 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Rimozione della batteria ricaricabile Per estrarre la batteria ricaricabile 2 premere i tasti di sbloc- caggio 1 ed estrarre la batteria ricaricabile dall’elettroutensile verso la parte posteriore. Così facendo, non esercitare for- za eccessiva. Indicatore dello stato di carica della batteria L’indicatore dello stato di carica della batteria 4 segnala, ad elettroutensile acceso, l’autonomia ancora disponibile della batteria o un sovraccarico. Se l’indicatore dello stato di carica della batteria 4 lampeggia rosso, significa che l’elettroutensile è sovraccarico. Osserva- re le indicazioni riportate nel paragrafo «Protezione contro so- vraccarico in funzione della temperatura», pagina 53. Cambio degli utensili Prima di effettuare lavori all’elettroutensile (p. es. la- vori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria rica- ricabile. In caso d’azionamento accidentale dell’interrut- tore di avvio/di arresto sussisterà il pericolo di incidenti. Durante il cambio degli utensili portare guanti di prote- zione. Toccando l’accessorio esiste pericolo di lesioni. Selezione dell’utensile accessorio La tabella che segue illustra esempi per accessori. Ulteriori accessori sono indicati nell’ampio programma accessori Bosch. Indicatore Autonomia Spia luminosa permanente verde >70 % Spia luminosa permanente gialla 30–70 % Spia luminosa permanente rossa <30 % Utensile accessorio Materiale Applicazione Lama a settori ri- portati bimetallica Legname, plastica, metalli non ferrosi Tagli troncati e tagli dal centro; anche per tagli vicino ai bor- di, negli angoli e settori difficilmente accessibili; esempio: accorciare zoccolini già montati oppure telai delle porte, tagli dal centro in caso di adattamento di rivestimenti del pavimento Piastra di levigatura per fogli abrasivi Serie Delta 93 mm In funzione del foglio abra- sivo Levigatura di superfici piane sui bordi, negli angoli oppure settori difficilmente accessibili; a seconda del foglio abrasivo p.es. per la levigatura di le- gno, pittura, vernice, pietra Lama per tagli dal centro HCS legno Legname, plastiche morbi-

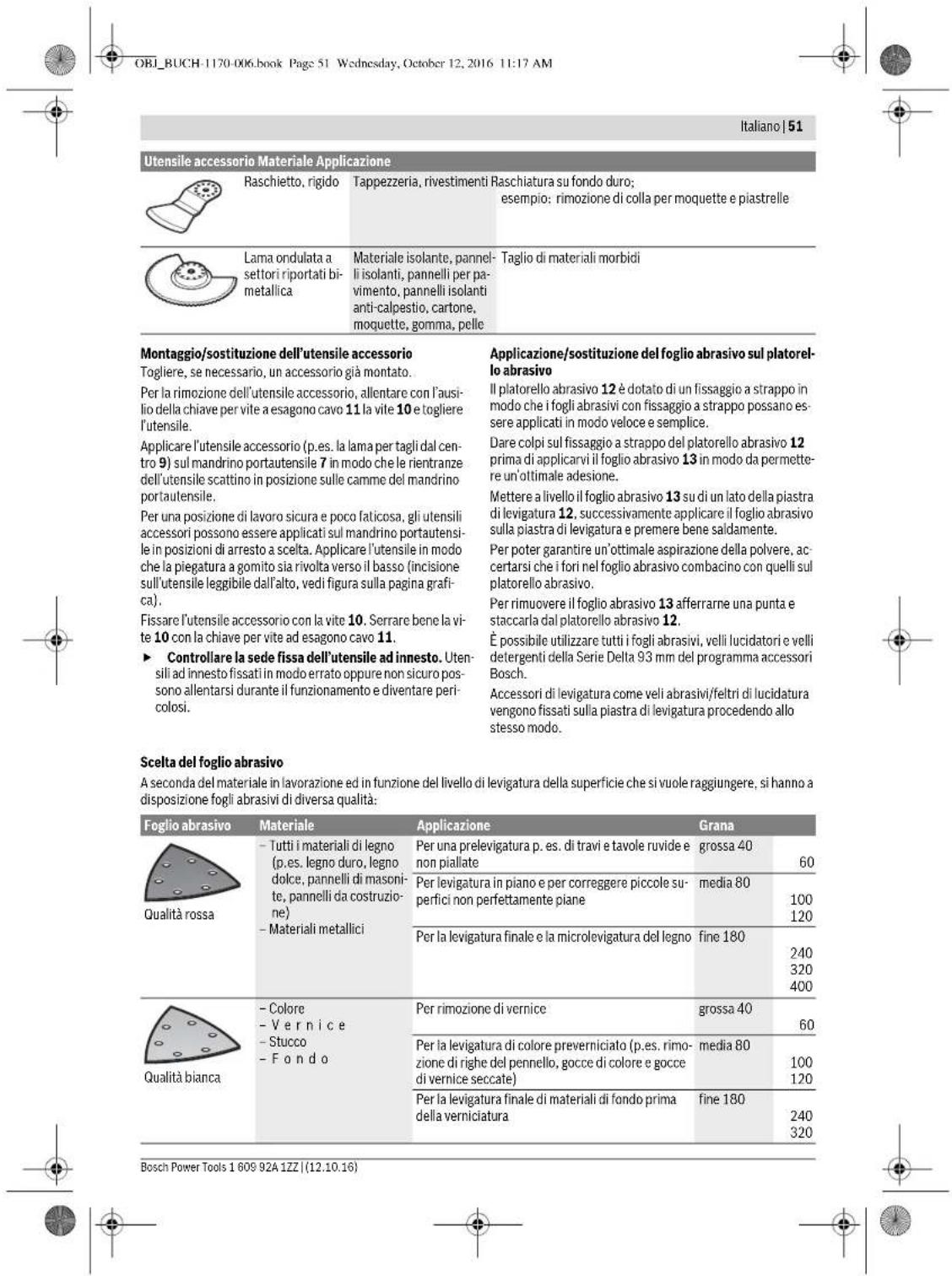

Tagli troncati e profondi tagli dal centro; anche per tagli vi- cino ai bordi, negli angoli e settori difficilmente accessibili; esempio: taglio stretto dal centro in legno massivo per il montaggio di una griglia d ventilazione Lame per tagli dal centro HCS legno Legname, plastiche morbi-

Tagli troncati e tagli dal centro più piccoli; esempio: fessure nei mobili per collegamenti di cavi Lame bimetalliche per tagli dal centro metallo Metallo (p. es. chiodi non temprati, viti, profili picco- li), metalli non ferrosi Tagli troncati e tagli dal centro più piccoli; esempio: accorciare profili stretti, tranciatura di elementi di fissaggio come grappe Lama a settori ri- portati scanalata

Fughe di cemento, pia- strelle da parete morbide, plastiche rinforzate con fi- bra di vetro ed altri mate- riali abrasivi Taglio e tranciatura in settore vicino al bordo, negli angoli o settori difficilmente accessibili; esempio: rimuovere le fughe tra le piastrelle da parete per lavori di riparazione, tagliare cavità in piastrelle, pannelli di gesso o plastiche Piastra a delta sca- nalata HM Malta, resti di calcestruz- zo, legno, materiali abrasi-

Raspatura e levigatura su fondo duro; esempio: rimuovere malta o colla per piastrelle (p.es. in ca- so di sostituzione di piastrelle danneggiate) Piastra scanalata HM per rimozione di malta Malta, fughe, resina epos- sidica, plastiche rinforzate con fibra di vetro ed altri materiali abrasivi Rimozione di fughe di piastrelle per parete e per pavimento nonché di malta e sigillante per fughe (anche in angoli orto- gonali) OBJ_BUCH-1170-006.book Page 50 Wednesday, October 12, 2016 11:17 AMItaliano | 51 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Montaggio/sostituzione dell’utensile accessorio Togliere, se necessario, un accessorio già montato. Per la rimozione dell’utensile accessorio, allentare con l’ausi- lio della chiave per vite a esagono cavo 11 la vite 10 e togliere l’utensile. Applicare l’utensile accessorio (p.es. la lama per tagli dal cen- tro 9) sul mandrino portautensile 7 in modo che le rientranze dell’utensile scattino in posizione sulle camme del mandrino portautensile. Per una posizione di lavoro sicura e poco faticosa, gli utensili accessori possono essere applicati sul mandrino portautensi- le in posizioni di arresto a scelta. Applicare l’utensile in modo che la piegatura a gomito sia rivolta verso il basso (incisione sull’utensile leggibile dall’alto, vedi figura sulla pagina grafi- ca). Fissare l’utensile accessorio con la vite 10. Serrare bene la vi- te 10 con la chiave per vite ad esagono cavo 11. Controllare la sede fissa dell’utensile ad innesto. Uten- sili ad innesto fissati in modo errato oppure non sicuro pos- sono allentarsi durante il funzionamento e diventare peri- colosi. Applicazione/sostituzione del foglio abrasivo sul platorel- lo abrasivo Il platorello abrasivo 12 è dotato di un fissaggio a strappo in modo che i fogli abrasivi con fissaggio a strappo possano es- sere applicati in modo veloce e semplice. Dare colpi sul fissaggio a strappo del platorello abrasivo 12 prima di applicarvi il foglio abrasivo 13 in modo da permette- re un’ottimale adesione. Mettere a livello il foglio abrasivo 13 su di un lato della piastra di levigatura 12, successivamente applicare il foglio abrasivo sulla piastra di levigatura e premere bene saldamente. Per poter garantire un’ottimale aspirazione della polvere, ac- certarsi che i fori nel foglio abrasivo combacino con quelli sul platorello abrasivo. Per rimuovere il foglio abrasivo 13 afferrarne una punta e staccarla dal platorello abrasivo 12. È possibile utilizzare tutti i fogli abrasivi, velli lucidatori e velli detergenti della Serie Delta 93 mm del programma accessori Bosch. Accessori di levigatura come veli abrasivi/feltri di lucidatura vengono fissati sulla piastra di levigatura procedendo allo stesso modo. Scelta del foglio abrasivo A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, si hanno a disposizione fogli abrasivi di diversa qualità: Raschietto, rigido Tappezzeria, rivestimenti Raschiatura su fondo duro; esempio: rimozione di colla per moquette e piastrelle Lama ondulata a settori riportati bi- metallica Materiale isolante, pannel- li isolanti, pannelli per pa- vimento, pannelli isolanti anti-calpestio, cartone, moquette, gomma, pelle Taglio di materiali morbidi Utensile accessorio Materiale Applicazione Foglio abrasivo Materiale Applicazione Grana Qualità rossa – Tutti i materiali di legno (p.es. legno duro, legno dolce, pannelli di masoni- te, pannelli da costruzio- ne) – Materiali metallici Per una prelevigatura p. es. di travi e tavole ruvide e non piallate grossa 40

Per levigatura in piano e per correggere piccole su- perfici non perfettamente piane media 80

Qualità bianca – Colore –Vernice – Stucco –Fondo Per rimozione di vernice grossa 40

Per la levigatura di colore preverniciato (p.es. rimo- zione di righe del pennello, gocce di colore e gocce di vernice seccate) media 80

Per la levigatura finale di materiali di fondo prima della verniciatura fine 180

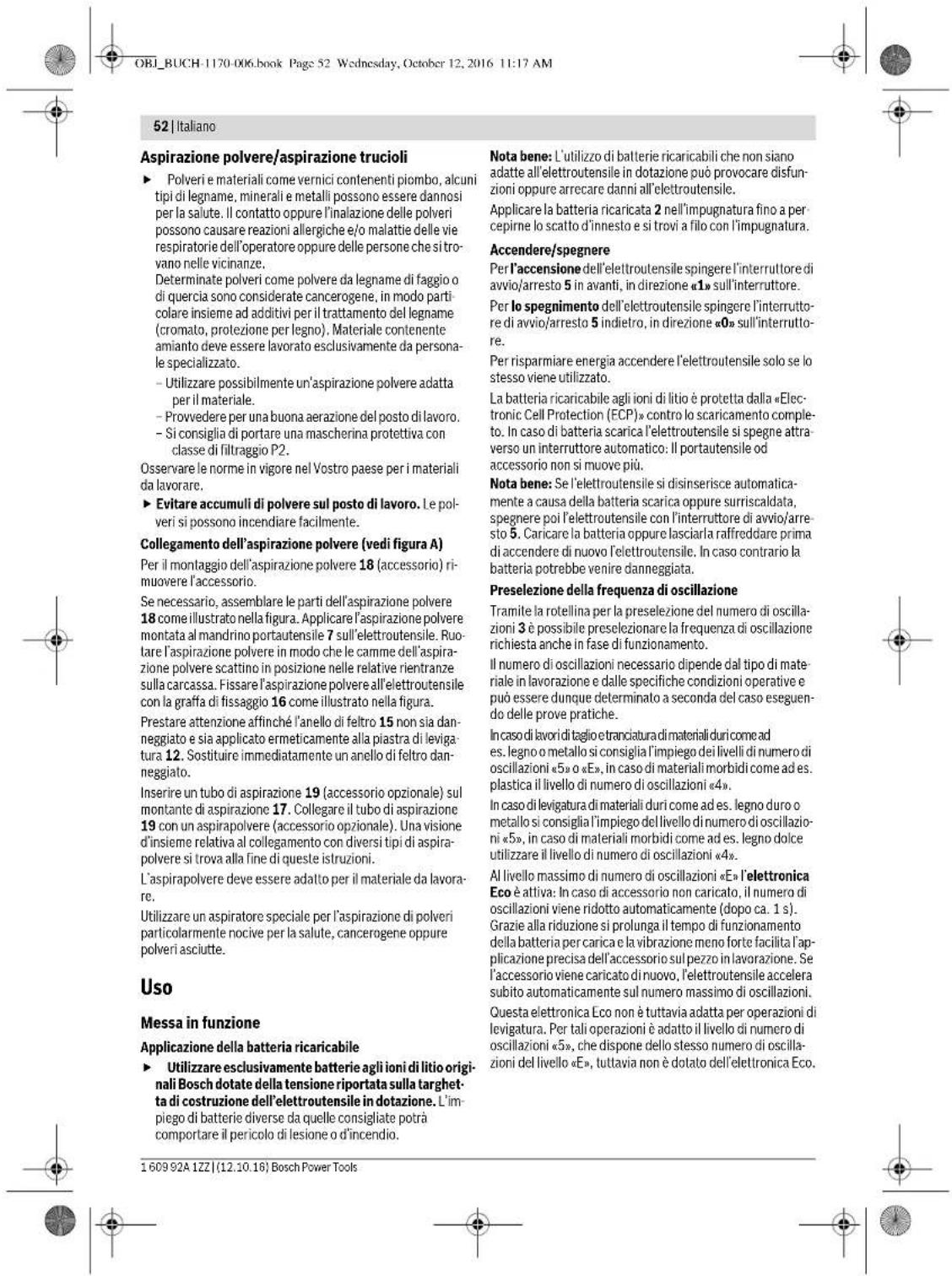

OBJ_BUCH-1170-006.book Page 51 Wednesday, October 12, 2016 11:17 AM52 | Italiano 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si tro- vano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo parti- colare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da persona- le specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le pol- veri si possono incendiare facilmente. Collegamento dell’aspirazione polvere (vedi figura A) Per il montaggio dell’aspirazione polvere 18 (accessorio) ri- muovere l’accessorio. Se necessario, assemblare le parti dell’aspirazione polvere 18 come illustrato nella figura. Applicare l’aspirazione polvere montata al mandrino portautensile 7 sull’elettroutensile. Ruo- tare l’aspirazione polvere in modo che le camme dell’aspira- zione polvere scattino in posizione nelle relative rientranze sulla carcassa. Fissare l’aspirazione polvere all’elettroutensile con la graffa di fissaggio 16 come illustrato nella figura. Prestare attenzione affinché l’anello di feltro 15 non sia dan- neggiato e sia applicato ermeticamente alla piastra di leviga- tura 12. Sostituire immediatamente un anello di feltro dan- neggiato. Inserire un tubo di aspirazione 19 (accessorio opzionale) sul montante di aspirazione 17. Collegare il tubo di aspirazione 19 con un aspirapolvere (accessorio opzionale). Una visione d’insieme relativa al collegamento con diversi tipi di aspira- polvere si trova alla fine di queste istruzioni. L’aspirapolvere deve essere adatto per il materiale da lavora- re. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. Uso Messa in funzione Applicazione della batteria ricaricabile Utilizzare esclusivamente batterie agli ioni di litio origi- nali Bosch dotate della tensione riportata sulla targhet- ta di costruzione dell’elettroutensile in dotazione. L’im- piego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d’incendio. Nota bene: L’utilizzo di batterie ricaricabili che non siano adatte all’elettroutensile in dotazione può provocare disfun- zioni oppure arrecare danni all’elettroutensile. Applicare la batteria ricaricata 2 nell’impugnatura fino a per- cepirne lo scatto d’innesto e si trovi a filo con l’impugnatura. Accendere/spegnere Per l’accensione dell’elettroutensile spingere l’interruttore di avvio/arresto 5 in avanti, in direzione «1» sull’interruttore. Per lo spegnimento dell’elettroutensile spingere l’interrutto- re di avvio/arresto 5 indietro, in direzione «0» sull’interrutto- re. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. La batteria ricaricabile agli ioni di litio è protetta dalla «Elec- tronic Cell Protection (ECP)» contro lo scaricamento comple- to. In caso di batteria scarica l’elettroutensile si spegne attra- verso un interruttore automatico: Il portautensile od accessorio non si muove più. Nota bene: Se l’elettroutensile si disinserisce automatica- mente a causa della batteria scarica oppure surriscaldata, spegnere poi l’elettroutensile con l’interruttore di avvio/arre- sto 5. Caricare la batteria oppure lasciarla raffreddare prima di accendere di nuovo l’elettroutensile. In caso contrario la batteria potrebbe venire danneggiata. Preselezione della frequenza di oscillazione Tramite la rotellina per la preselezione del numero di oscilla- zioni 3 è possibile preselezionare la frequenza di oscillazione richiesta anche in fase di funzionamento. Il numero di oscillazioni necessario dipende dal tipo di mate- riale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinato a seconda del caso eseguen- do delle prove pratiche. In caso di lavori di taglio e tranciatura di materiali duri come ad es. legno o metallo si consiglia l’impiego dei livelli di numero di oscillazioni «5» o «E», in caso di materiali morbidi come ad es. plastica il livello di numero di oscillazioni «4». In caso di levigatura di materiali duri come ad es. legno duro o metallo si consiglia l’impiego del livello di numero di oscillazio- ni «5», in caso di materiali morbidi come ad es. legno dolce utilizzare il livello di numero di oscillazioni «4». Al livello massimo di numero di oscillazioni «E» l’elettronica Eco è attiva: In caso di accessorio non caricato, il numero di oscillazioni viene ridotto automaticamente (dopo ca. 1 s). Grazie alla riduzione si prolunga il tempo di funzionamento della batteria per carica e la vibrazione meno forte facilita l’ap- plicazione precisa dell’accessorio sul pezzo in lavorazione. Se l’accessorio viene caricato di nuovo, l’elettroutensile accelera subito automaticamente sul numero massimo di oscillazioni. Questa elettronica Eco non è tuttavia adatta per operazioni di levigatura. Per tali operazioni è adatto il livello di numero di oscillazioni «5», che dispone dello stesso numero di oscilla- zioni del livello «E», tuttavia non è dotato dell’elettronica Eco. OBJ_BUCH-1170-006.book Page 52 Wednesday, October 12, 2016 11:17 AMItaliano | 53 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Indicazioni operative Prima di posare l’elettroutensile, attendere sempre fi- no a quando si sarà fermato completamente. Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Nota bene: Tenendo chiuse durante il lavoro le prese di ven- tilazione 6 dell’elettroutensile, viene ridotta la durata dell’elettroutensile stesso. Durante il lavoro con utensili HCS prestare attenzione affin- ché il rivestimento dell’utensile non venga danneggiato. Principio operativo Tramite l’azionamento oscillante, l’elettroutensile oscilla fino a 20000 volte al minuto per 2,8°. Questo consente lavori pre- cisi in uno spazio ristretto. Lavorare con una pressione scarsa ed uni- forme altrimenti peggiora la prestazione operativa e l’accessorio può bloccarsi. Durante il lavoro muovere avanti ed indietro l’elettroutensile affinché l’accessorio non si riscaldi troppo e non si blocchi. Tagli Utilizzare esclusivamente lame integre ed in perfette condizioni. Lame deformate oppure non affilate possono rompersi, influenzare negativamente il taglio oppure cau- sare un contraccolpo. In caso di lavori di taglio di materiali leggeri da costru- zione, rispettare le vigenti norme legislative e le racco- mandazioni della casa costruttrice del materiale. Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri con legno, lastre di carton gesso o simili! Prima di tagliare con lame HCS nel legno, pannelli di masoni- te, materiali da costruzione ecc. controllare gli stessi in merito a corpi estranei come chiodi, viti o altro. Eventualmente ri- muovere i corpi estranei oppure utilizzare lame bimetalliche. Tranciatura Nota bene: Durante la tranciatura di piastrelle da parete tene- re presente che gli utensili, in caso di uso di lunga durata, sono sottoposti ad una usura elevata. Levigatura La capacità di asportazione e la micrografia vengono determi- nate essenzialmente dalla scelta del foglio abrasivo, dal livello di numero di oscillazioni preselezionato e dalla pressione di contatto. Soltanto fogli abrasivi in perfetto stato possono garantire buone prestazioni abrasive e non sottopongono l’elettrouten- sile a sforzi eccessivi. Per aumentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme. Un eccessivo aumento della pressione esercitata non com- porta una più alta prestazione abrasiva ma provoca una mag- giore usura dell’elettroutensile e del foglio abrasivo. Per poter levigare con precisione angoli, spigoli e punti diffi- cilmente accessibili è possibile anche lavorare soltanto con la punta oppure con uno spigolo della piastra di levigatura. In caso di levigatura di precisione, il foglio abrasivo può riscal- darsi notevolmente. Ridurre il numero di oscillazioni e la pres- sione di contatto e lasciare raffreddare regolarmente il foglio abrasivo. Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzarlo più per altri materiali. Utilizzare esclusivamente accessori di levigatura originali Bosch. Durante la levigatura utilizzare possibilmente un’aspirazione della polvere per ridurre la presenza della polvere ed ottenere un risultato di lavoro migliore. Raschiatura Per la raschiatura selezionare un alto livello di numero di oscil- lazioni. Lavorare su un fondo morbido (p.es. legno) con un angolo piatto e con scarsa pressione di contatto. Altrimenti la spatola può tagliare nel fondo. Protezione contro sovraccarico in funzione della tempera- tura Utilizzando l’elettroutensile conformemente alle norme, lo stesso non può essere sovraccaricato. In caso di carico trop- po elevato oppure allontanamento dal campo di temperatura ammissibile della batteria di –20 °C fino a +65 °C l’elettrou- tensile si spegne. In caso di sovraccarico lampeggia inoltre in rosso per alcuni secondi l’indicator
