BRUGSANVISNING PMF 10 8 Li 1 BOSCH

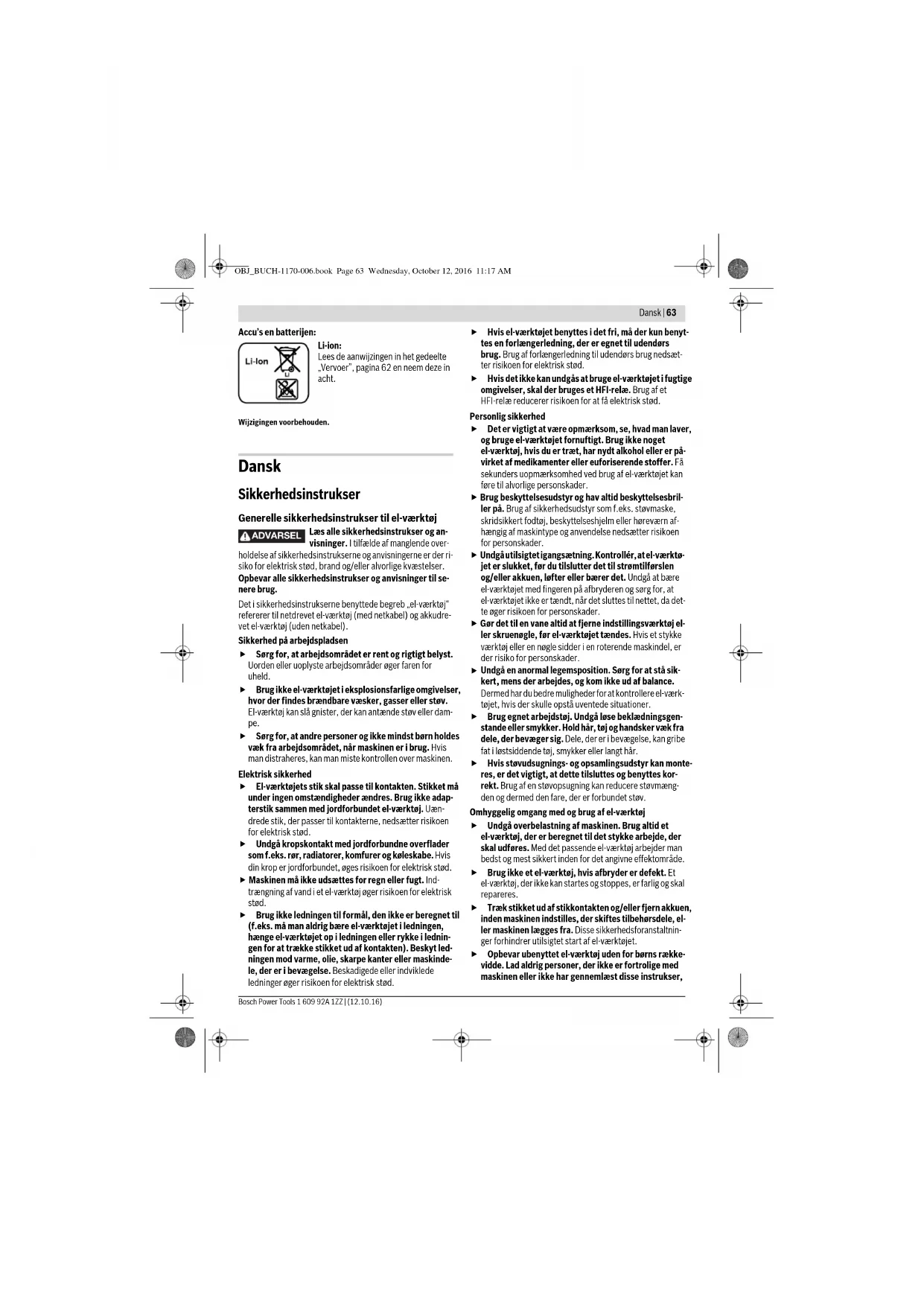

, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, ADVARSEL OBJ_BUCH-1170-006.book Page 63 Wednesday, October 12, 2016 11:17 AM64 | Dansk 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Omhyggelig omgang med og brug af akku-værktøj Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontak- terne. En kortslutning mellem batteri-kontakterne øger ri- sikoen for personskader i form af forbrændinger. Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til multifunktionsværktøj Hold el-værktøjet i de isolerede gribeflader, når du ud- fører arbejde, hvor indsatsværktøjet kan ramme bøje- de strømledninger. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. Anvend kun el-værktøjet til tørsavning. Indtrængning af vand i el-værktøjet øger risikoen for elektrisk stød. Pas på brandfare! Undgå overophedning af slibeemnet og sliberen. Tøm altid støvbeholderen, før arbejdspau- ser indtages. Slibestøv i støvpose, mikrofilter, papirpose (eller i filterpose eller støvsugerens filter) kan antænde sig selv under ugunstige forhold som f.eks. gnistregn, der op- står under metalslibning. Det er særlig farligt, hvis støvet er blandet med lak-, polyurethanrester eller andre kemiske stoffer og slibeemnet er varmt efter lang tids arbejde. Hold hænderne væk fra saveområdet. Stik ikke fingre- ne ind under emnet. Du kan blive kvæstet, hvis du kom- mer i kontakt med savklingen. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. Åben ikke akkuen. Fare for kortslutning. Beskyt akkuen mod varme (f.eks. også mod va- rige solstråler, brand, vand og fugtighed). Fare for eksplosion. Beskadiges akkuen eller bruges den forkert, kan der si- ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Anvend kun akkuen i forbindelse med dit Bosch el- værktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning. Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpå- virkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. Brug beskyttelseshandsker, når indsatsværktøjet skif- tes. Indsatsværktøj bliver varmt, hvis det anvendes i læn- gere tid. Skrab ikke fugtigt materiale (f.eks. tapet) og ikke på fugtig undergrund. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Behandle ikke den flade, der skal bearbejdes, med op- løsningsmiddelholdige væsker. Giftige dampe kan opstå under skrabearbejdet, da materialerne bliver varme. Håndtér skraberen særlig forsigtig. Værktøjet er meget skarpt, fare for kvæstelser. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Beregnet anvendelse El-værktøjet er beregnet til savning og gennemsavning af træ- materialer, kunststof, gips, ikke-jernholdige metaller og fast- gørelseselementer (f.eks. uhærdede søm, klemmer). Det er ligeledes egnet til behandling af bløde vægfliser samt tør slib- ning og skrabning af små flader. Det er især egnet til kantnært og kantflugtende arbejde. El-værktøjet må udelukkende an- vendes med Bosch-tilbehør. OBJ_BUCH-1170-006.book Page 64 Wednesday, October 12, 2016 11:17 AMDansk | 65 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Akku-udløserknap 2 Akku* 3 Hjul til indstilling af svingtal 4 Akku-ladetilstandsindikator 5 Start-stop-kontakt 6 Ventilationsåbninger 7 Værktøjsholder 8 Håndgreb (isoleret gribeflade) 9 Dyksavklinge* 10 Spændeskrue med skive 11 Unbraconøglen 12 Pudsesål* 13 Slibeblad* 14 Segmentsavklinge* 15 Filtring til støvopsugning* 16 Holdeklemme til støvopsugning* 17 Opsugningsstuds* 18 Støvopsugning* 19 Opsugningsslange* *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. Tekniske data Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN 60745-2-4. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 81 dB(A); lydeffektniveau 92 dB(A). Usikkerhed K=1,8 dB. Brug høreværn! Samlede vibrationsværdier a

Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direkti- verne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhø- rende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-4, EN 50581. Teknisk dossier (2006/42/EF) ved: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montering Opladning af akku Brug kun de ladeaggregater, der findes på tilbehørssi- den. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for- kortes. En afbrydelse af opladningen beskadiger ikke akkuen. Akku tages ud Akkuen tages ud 2 ved at trykke på udløserknappen 1 og trække akkuen bagud ud af el-værktøjet. Undgå brug af vold. Multifunktionsværktøj PMF 10,8 LI Typenummer 3 603 A01 9.. Indstilling af svingningsantal

Nominel spænding V= 10,8 Omdrejningstal i tomgang n

• begrænset effekt ved temperaturer <0 °C Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1170-006.book Page 65 Wednesday, October 12, 2016 11:17 AM66 | Dansk 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Akku-ladetilstandsindikator Akku-ladetilstandsindikatoren 4 signaliserer den disponible akku-kapacitet hhv. en overbelastning, når el-værktøjet er tændt. Blinker akku-ladetilstandsindikatoren 4 rød, er el-værktøjet overbelastet. Læs og overhold henvisningerne i afsnit „Tem- peraturafhængig overbelastningsbeskyttelse“, side 69. Værktøjsskift Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. Brug beskyttelseshandsker, når værktøjet skiftes. Be- røring med indsatsværktøjet er forbundet med kvæstel- sesfare. Indsatsværktøj vælges Efterfølgende tabel viser eksempler på indsatsværktøj. Yderligere indsatsværktøjer findes i det omfangsrige tilbehørsprogram fra Bosch. Lampe Kapacitet Konstant lys grøn >70 % Konstant lys gul 30–70 % Konstant lys rød <30 % Indsatsværktøj Materiale Anvendelse Bi-metal-seg- mentsavklinge Træmaterialer, kunststof, ik- ke-jernholdige metaller Gennemskære- og dyksavsnit; også til kantnær savning, i hjørner og vanskeligt tilgængelige områder; eksempel: allerede installerede gulvlister eller dørkarme af- kortes, dyksnit i forbindelse med tilpasning af gulvpaneler Slibeplade til sli- beblade serie Delta 93 mm Afhængigt af slibebladet Fladeslibning ved kanter, i hjørner eller vanskeligt tilgænge- lige områder; afhængigt af slibeblad f.eks. til slibning af træ, farve, lak, sten HCS-dyksavklin- ge til træ Træmaterialer, bløde kunst- stoffer Gennemskæresnit og dybe dyksavsnit; også til kantnær savning, i hjørner og vanskeligt tilgængelige områder; eksempel: smalt dyksnit i massivt træ til indbygning af et ventilationsgitter HCS-dyksavklin- ge til træ Træmaterialer, bløde kunst- stoffer Små gennemskærings- og dyksavsnit; eksempel: udsnit i møbler til kabeltilslutninger Bi-metal-dyksav- klinger til metal Metal (f.eks. uhærdede søm, skruer, små profiler), ikke- jernholdige metaller Små gennemskærings- og dyksavsnit; eksempel: smalle profiler afkortes, gennemskæring af fast- gørelseselementer som f.eks. klemmer HM-riff-seg- mentsavklinge Cementfuger, bløde vægfli- ser, glasfiberforstærket kunststof og andet porøst materiale Skæring og gennemskæring i kantnære områder, i hjørner eller vanskeligt tilgængelige områder; eksempel: fuger fjernes mellem vægfliser til udbedrings- arbejde, udsparinger skæres i fliser, gipsplader eller kunst- stof HM-riff-deltapla-

Mørtel, betonrester, træ, po- røst materiale Rivning og slibning på hård undergrund; eksempel: mørtel eller fliseklæber fjernes (f.eks. ved skift af fliser) HM-riff-mørtel- fjerner Mørtel, fuger, epoxidharpiks, glasfiberforstærket kunst- stof og andet porøst materia-

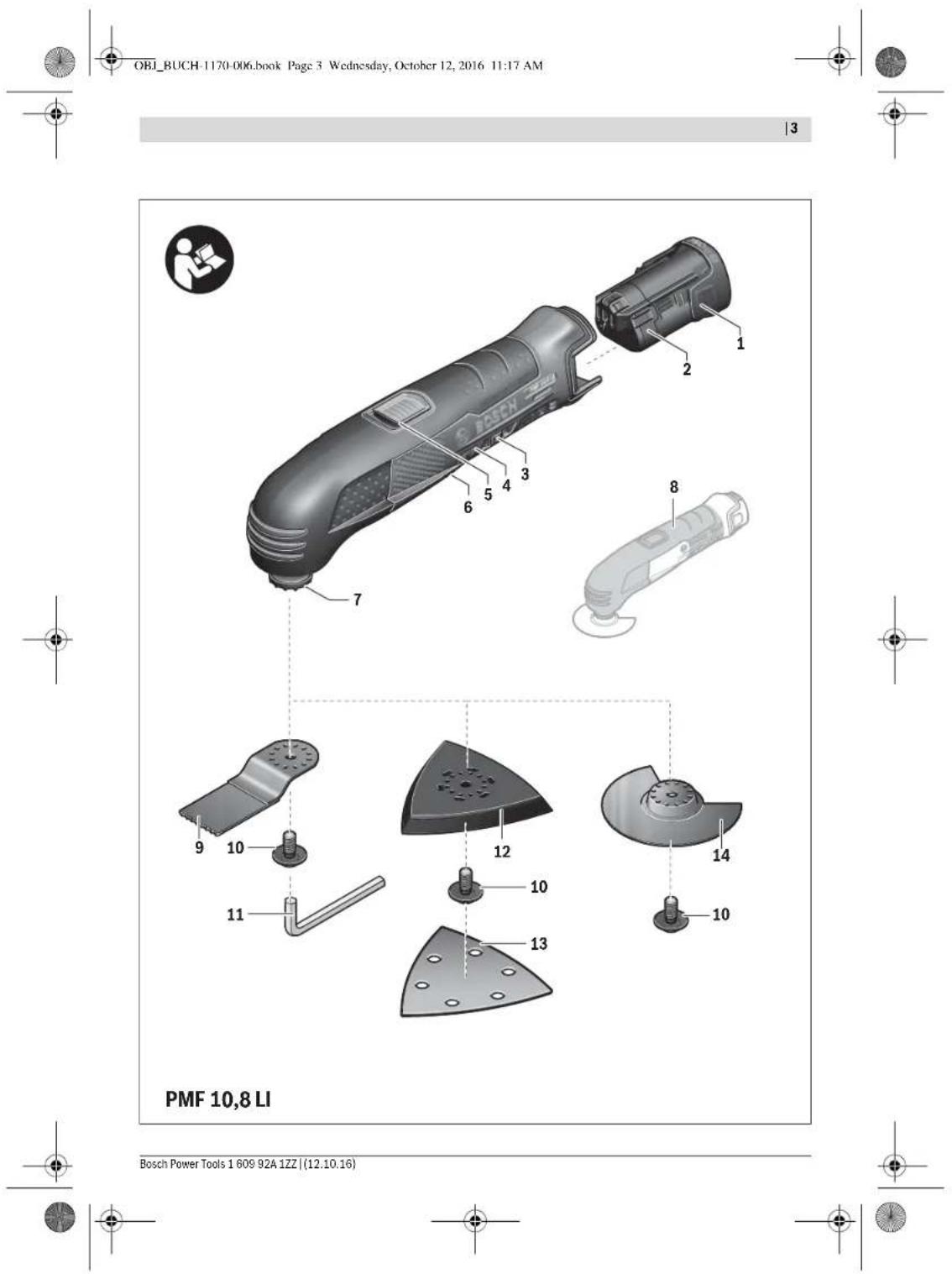

Fjernelse af fuger i væg- og gulvfliser samt mørtel og fuge- klæber (også i retvinklede hjørner) Skraber, stiv Tæpper, belægninger Skrabning på hård undergrund; eksempel: fjernelse af tæppe- og fliseklæber OBJ_BUCH-1170-006.book Page 66 Wednesday, October 12, 2016 11:17 AMDansk | 67 Bosch Power Tools 1 609 92A 1ZZ | (12.10.16) Indsatsværktøj monteres/skiftes Tag i givet fald et allerede monteret indsatsværktøj ud. Indsatsværktøjet tages ud ved at løsne skruen 10 med unbra- konøglen 11 og tage værktøjet af. Anbring indsatsværktøjet (f.eks. dyksavklinge 9) på værk- tøjsholderen 7 på en sådan måde, at værktøjets udsparinger falder i hak på værktøjsholderens knaster. En sikker og behagelig arbejdsholdning opnås ved at anbringe indsatsværktøjet i den ønskede positionn på værktøjsholde- ren. Anbring værktøjet på en sådan måde, at forkrøpningen peger nedad (værktøjsskriften skal kunne læses oppefra, se illustration på billedsiden). Fastgør indsatsværktøjet med skruen 10. Spænd skruen 10 godt med unbrakonøglen 11. Kontrollér indsatsværktøjet for korrekt positionering. Forkert eller ikke sikkert fastgjort indsatsværktøj kan løsne sig under arbejdet og udsætte dig for fare. Slibeblad skiftes/anbringes på slibeplade Pudsesålen 12 er udstyret med velcrostof, hvilket gør det hur- tigt og nemt at fastgøre slibeblade med velcrolukning. Bank på pudsesålens 12 velcrostof før slibebladet 13 sættes på for at sikre en optimal vedhæftning. Anbring slibebladet 13 langs med den ene side af pudsesålen 12, læg herefter slibebladet på pudsesålen og tryk det godt fast. En optimal støvopsugning forudsætter, at udstansningerne i slibebladet passer til boringerne i pudsesålen. Til aftagning af slibebladet 13 tages fat i en spids, hvorefter det trækkes af pudsesålen 12. Du kan anvende alle slibeblade, poler- og rengøringsfilt fra se- rien Delta 93 mm i Bosch tilbehørsprogrammet. Slibetilbehør som f.eks. filt/poleringsfilt fastgøres på slibeså- len på samme måde. Valg af slibeblad Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes: Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materia- let. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materia- ler, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Bi-metal- segment bølge- formet kniv Isoleringsmateriale, isole- ringsplader, bundplader, trinlydsisoleringsplader, kar- ton, tæppe, gummi, læder Gennemskæring af bløde materialer Indsatsværktøj Materiale Anvendelse Slibeblad Materiale Anvendelse Korn rød kvalitet – Alle træsorter (f.eks. hårdt træ, blødt træ, spånplader, byggeplader) –Metalmaterialer Til forslibning f.eks. af ru, uhøvlede bjælker og bræd- der grov 40

Til planslibning og udjævning af små ujævnheder middel 80

Til færdig- og finslibning af træ fin 180

hvid kvalitet –Farve –Lak –Fylder –Spartel Til afslibning af farve grov 40

Til afslibning af farve (f.eks. fjernelse af penselstre- ger og farvedråber) middel 80

Til endelig slibning af grundering før lakering fin 180

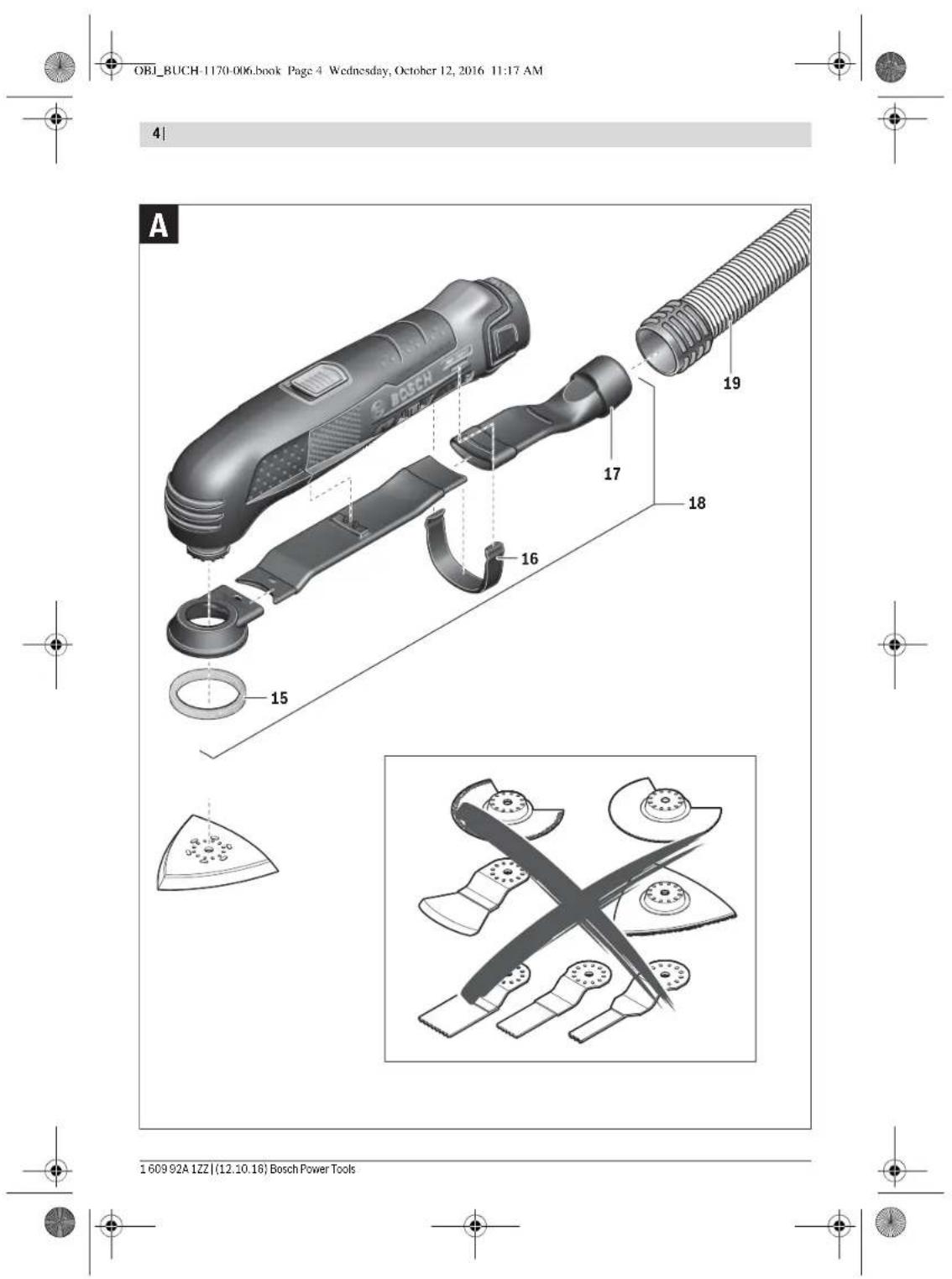

OBJ_BUCH-1170-006.book Page 67 Wednesday, October 12, 2016 11:17 AM68 | Dansk 1 609 92A 1ZZ | (12.10.16) Bosch Power Tools Tilslutning af støvudsugning (se Fig. A) Tag indsatsværktøjet af, når støvopsugningen 18 (tilbehør) skal monteres. Samle i givet fald støvopsugningens dele 18 som vist på illu- strationen. Anbring den monterede støvopsugning på værk- tøjsholderen 7 på el-værktøjet. Drej støvopsugningen, så støvopsugningens knaster falder i hak i de pågældende ud- sparinger på huset. Fastgør støvopsugningen (som vist på il- lustrationen) på el-værktøjet med holdeklemmen 16. Sørg for, at filtringen 15 er ubeskadiget og ligger tæt op ad pudsesålen 12. Skift en beskadiget filtring med det samme. Sæt udsugningsslangen 19 (tilbehør) på udsugningsstudsen

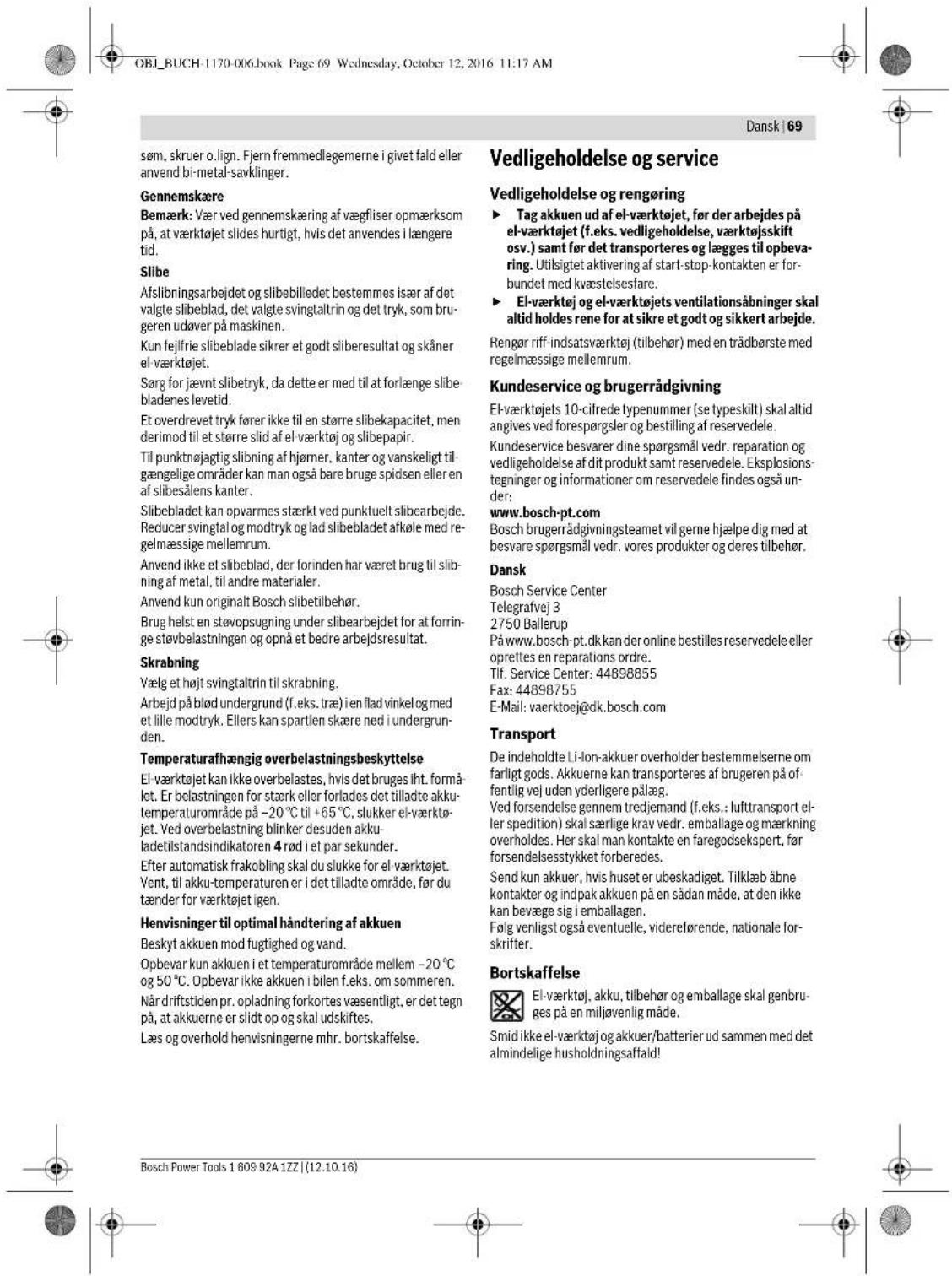

17. Forbind udsugningsslangen 19 med en støvsuger (tilbe-
