BRUKSANVISNING EN6084MOX ELECTROLUX

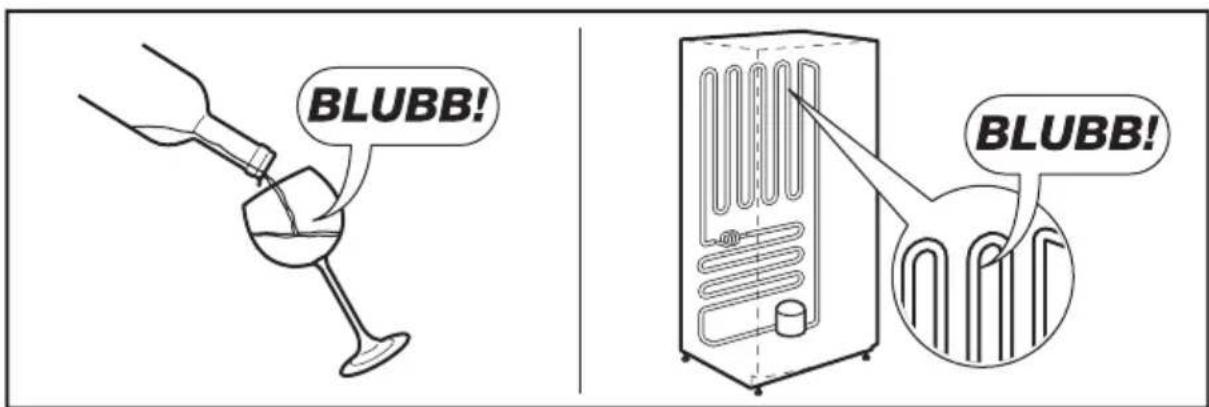

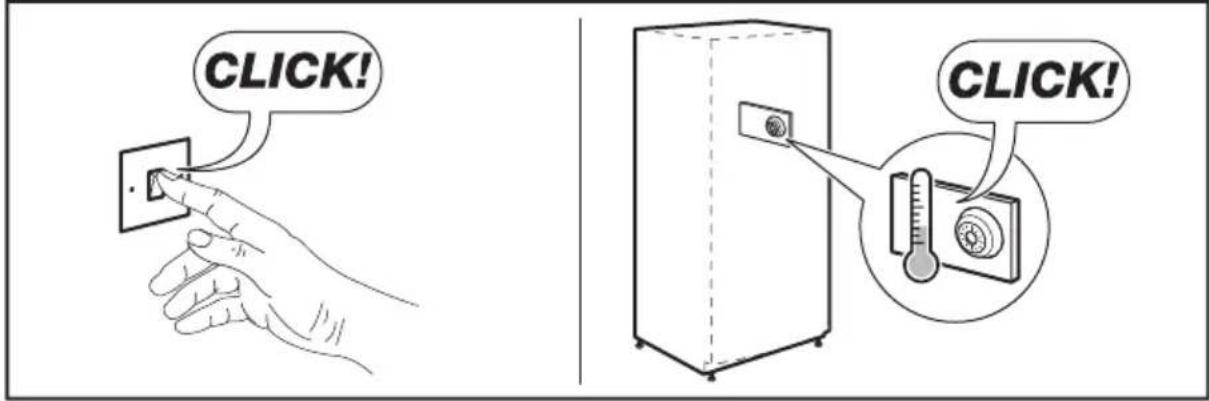

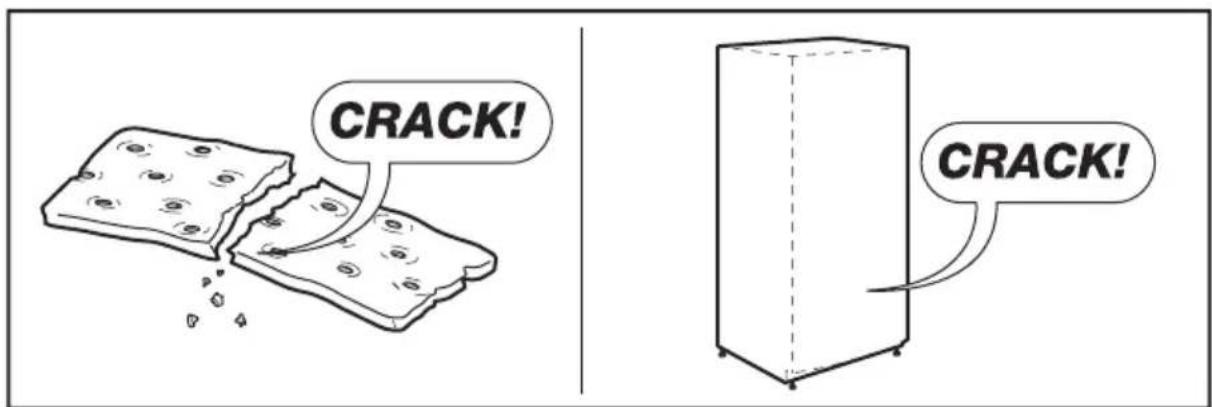

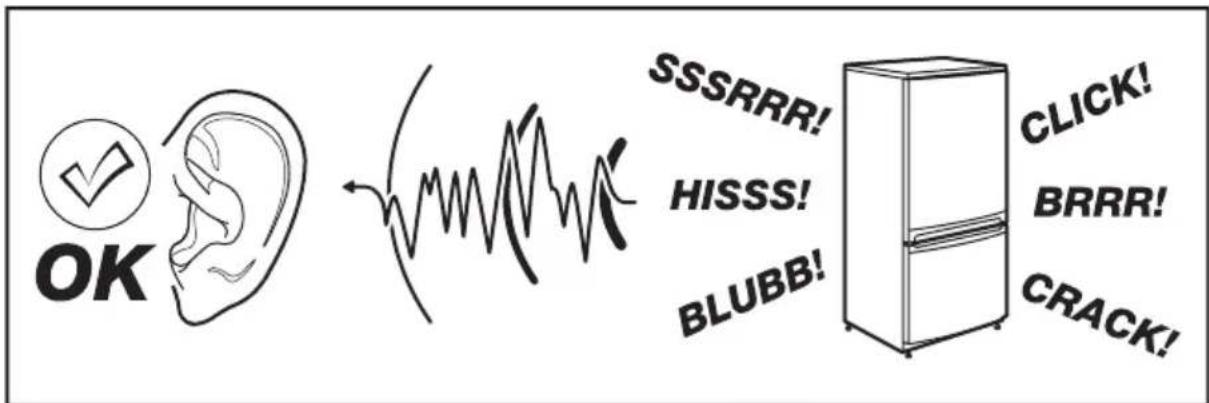

Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).290 www.electrolux.com291 SUOMIFÖR PERFEKT RESULTAT Tack för att du valt denna produkt från Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten. Besök vår webbplats för att: Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.electrolux.se Registrera din produkt för bättre service: www.electrolux.com/productregistration Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd endast originalreservdelar. När du kontaktar det auktoriserade servicecentret, se till att ha följande uppgifter tillgängliga: modell, PNC, serienummer. Informationen står på typskylten. Varnings-/viktig säkerhetsinformation. Allmän information och tips Miljöinformation. Med reservation för ändringar.

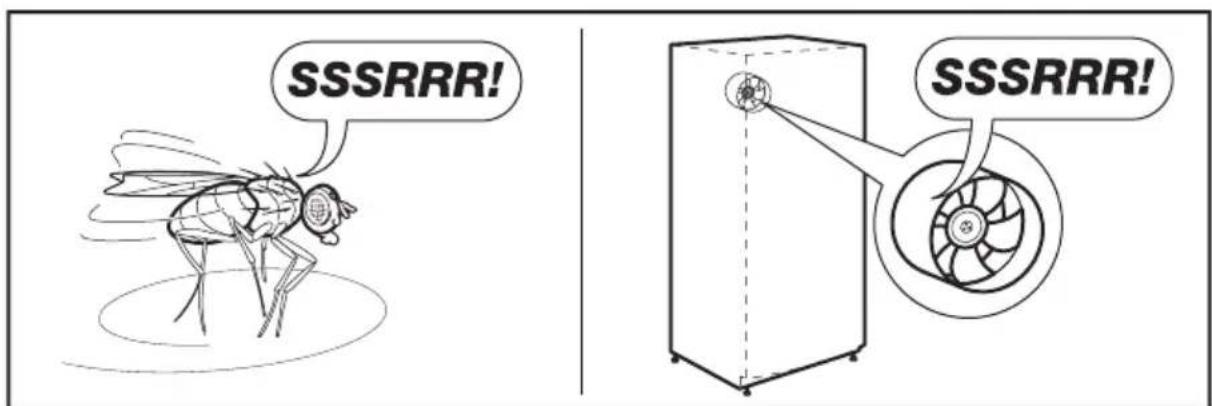

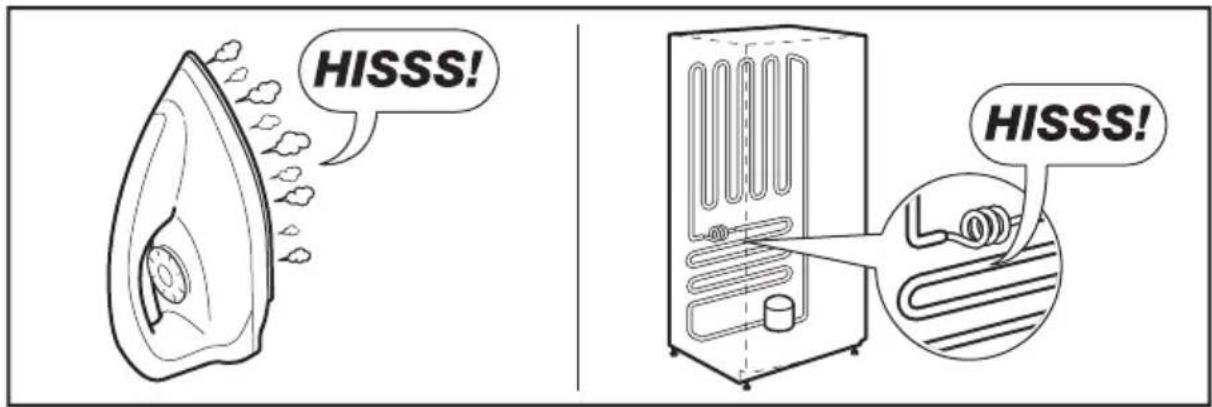

13. BULLER ..........................................................................................................311293 SVENSKA Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

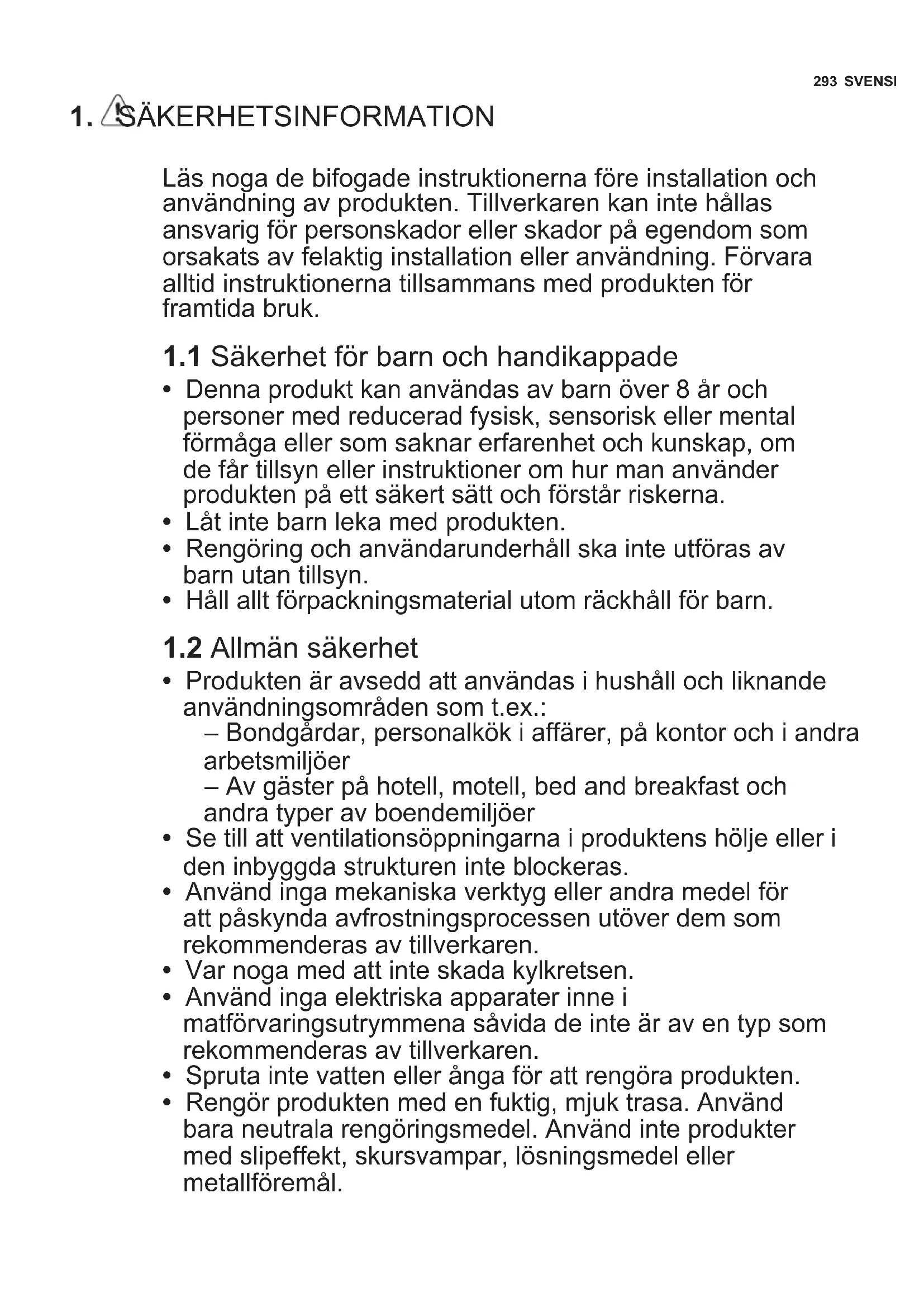

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn över 8 år och personer med reducerad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap, om de får tillsyn eller instruktioner om hur man använder produkten på ett säkert sätt och förstår riskerna.

• Låt inte barn leka med produkten.

• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

• Håll allt förpackningsmaterial utom räckhåll för barn.

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.: – Bondgårdar, personalkök i affärer, på kontor och i andra arbetsmiljöer – Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

• Se till att ventilationsöppningarna i produktens hölje eller i den inbyggda strukturen inte blockeras.

• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver dem som rekommenderas av tillverkaren.

• Var noga med att inte skada kylkretsen.

• Använd inga elektriska apparater inne i matförvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.

• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

VARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ de installationsanvisningar som följer med produkten.

• Produkten är tung, så var alltid försiktig när du yttar den. Använd alltid skyddshandskar.

• Se till att luft kan cirkulera runt produkten.

• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.

• Installera inte produkten nära element, spisar, ugnar eller hällar.

• Produktens bakre yta måste stå mot väggen.

• Installera inte produkten där den står i direkt solljus.

• Placera inte produkten i utrymmen där det är fuktigt eller kallt, till exempel i baracker, garage och vinkällare.

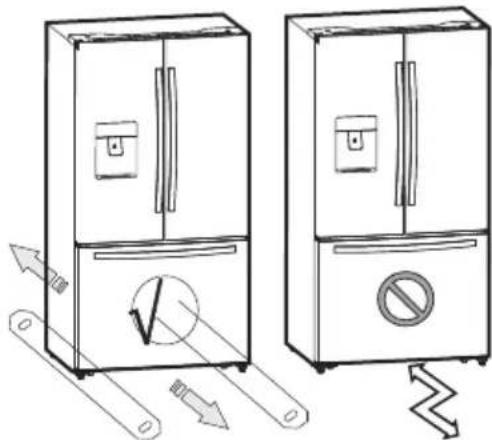

• Undvik att repa golvet genom att lyfta produktens framkant om du vill ytta den.

2.2 Elektrisk anslutning

VARNING! Risk för brand och elektriska stötar.

• Produkten måste vara jordad.

• Se till att elinformationen på typskylten på produkten överensstämmer med strömförsörjningen. I annat fall, kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Se till att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker om elektriska komponenter behöver bytas ut.

• Nätkabeln måste vara under stickkontaktens nivå. Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen. Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2. SÄKERHETSFÖRESKRIFTER

• Förvara inte explosiva ämnen som aerosolburkar med lättantändligt drivmedel i produkten.

• Om nätsladden är skadad måste den bytas ut av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

• Om produkten är utrustad med en ismaskin eller vattendispenser, får de bara fyllas med dricksvatten.

• Om produkten behöver vattentillförsel, anslut den bara till en anslutning med dricksvatten.

• Inloppsvattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1 MPa) och 10 bar (1,0 MPa).295 SVENSKA

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specikationer.

• Ställ inte elektriska apparater (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.

• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.

• Om kylkretsen skadas ska du se till att inga ammor eller antändningskällor nns i rummet. Ventilera rummet.

• Låt inte varma föremål vidröra plastdelarna i produkten.

• Lägg inte in läsk i frysdelen. Detta skapar tryck i askan.

• Förvara inte brandfarliga gaser eller vätskor i produkten.

• Placera inga lättantändliga produkter eller föremål som är fuktiga av lättantändliga produkter i, nära eller på produkten.

• Vidrör inte kompressorn eller kondensorn. De är heta.

• Ta inte bort och vidrör inte föremål från frysdelen med våta eller fuktiga händer.

• Frys inte livsmedel igen som en gång tinats.

• Följ förvaringsanvisningarna på förpackningen till de frysta livsmedlen.

• Lampan i den här produkten är inte lämplig för rumsbelysning.

2.5 Skötsel och rengöring

VARNING! Risk för personskador och skador på produkten föreligger.

• Stäng av enheten och dra ur kontakten från eluttaget före underhåll.

• Kylenheten i denna vara innehåller kolväten. Endast behöriga personer får utföra underhåll och ladda produkten.

• Undersök regelbundet produktens tömningskanal och rengör den vid behov. Om tömningskanalen täpps igen samlas vatten från avfrostningen på produktens botten.

VARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.

• Ta bort dörren så att barn och djur inte kan stängas in inuti produkten.

• Kylkretsen och isoleringsmaterialet i den här produkten skadar inte ozonskiktet.

• Isoleringsskummet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.

• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen i hushållsavfallet. Lämna in apparaten på närmaste återvinningsstation eller kontakta kommunkontoret.296 www.electrolux.com

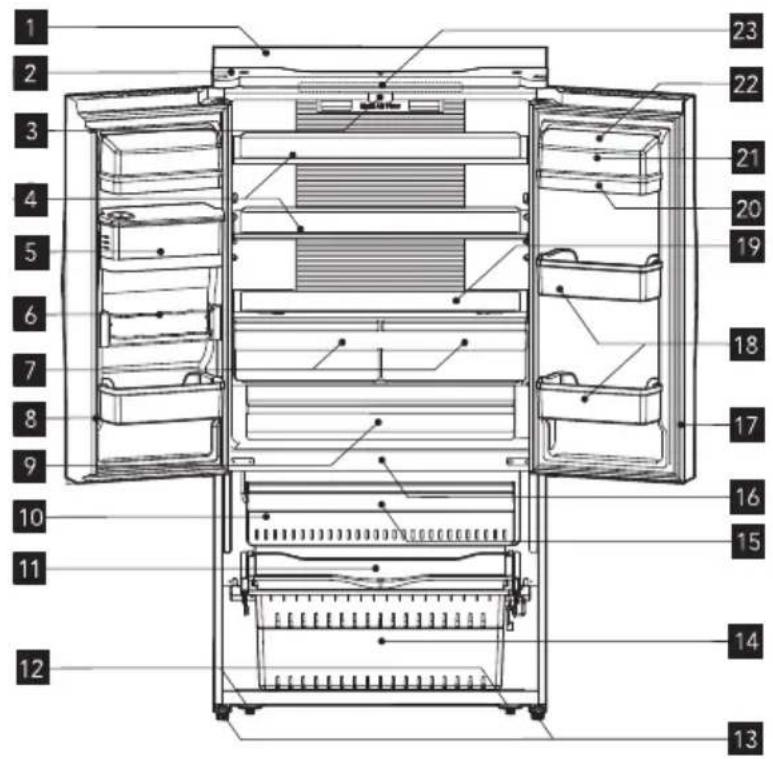

4.1 Vy 1 av produkten

Hölje Lock på ovansidan Vertikala baffelns styrblock Glashylla Förvaringslåda för vatten Flexibelt fack för askor Frukt- och grönsaksfack Vertikal baffeldel Zon för färskvaror Vridbar isbricka (inuti) Serveringsbricka Hjul Justerbara fötter Nedre fryslåda Övre fryslåda Frysens LED-lampa (inuti) Kylskåpets dörrtätning Nedre hyllor Frukt- och grönsaksfackets lock Övre hylla Äggfack (inuti) Hyllans lock Kylskåpets LED-lampa (inuti)

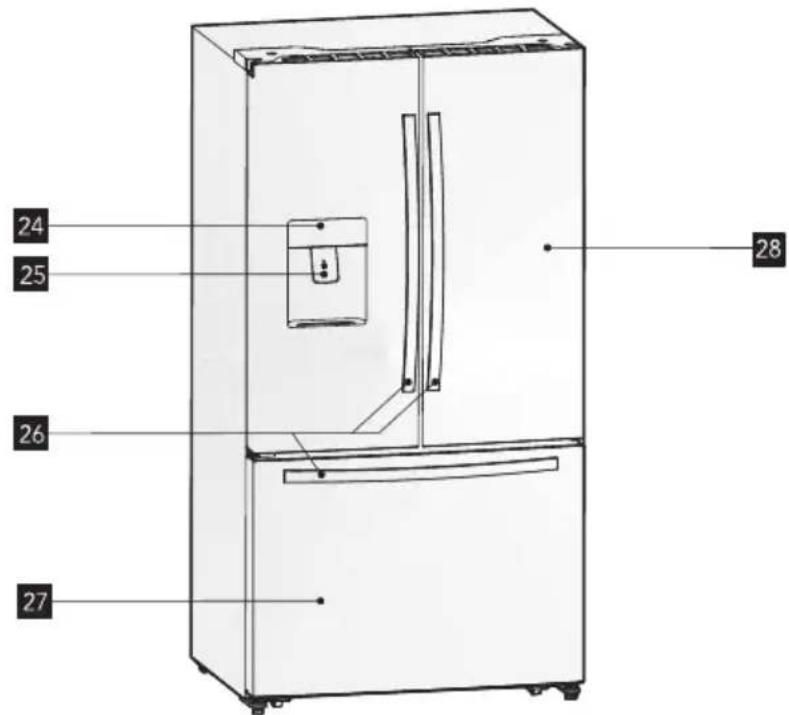

Displaykort Kallvattendispenser Handtag Frysdörr Kylskåpsdörr Obs! På grund av kontinuerlig förbättring av våra produkter kan ditt kylskåp skilja sig något från bilden ovan, men funktionerna och användningssätten är desamma. Obs! För att få bästa möjliga energieffektivitet i denna produkt ska du placera alla hyllor, lådor och korgar på sina ursprungliga positioner enligt bilden ovan. Denna produkt säljs i Frankrike. Enligt gällande bestämmelser i detta land måste kylskåpet förses med en speciell anordning (se bild) som placeras i det nedre facket för att indikera den kallaste zonen i kylskåpet.298 www.electrolux.com

5. INSTALLERA DIN NYA PRODUKT

Det här avsnittet beskriver installationen av den nya produkten innan du använder den för första gången. Vi rekommenderar att du läser följande VARNING! För korrekt installation måste detta kylskåp placeras på en plan yta av hårt material som är i samma höjd som resten av golvet. Denna yta ska vara tillräckligt stark för att stödja ett fullt kylskåp, eller cirka 120 kg. Var noga med att dra ut och skjuta tillbaka produkten rakt när du yttar den. Klass Symbol Omgivande temperaturinter- vall (°C) Utökat tempererat SN +10 till +32 Tempererat N +16 till +32 Subtropiskt ST +16 till +38 Tropiskt T +16 till +43

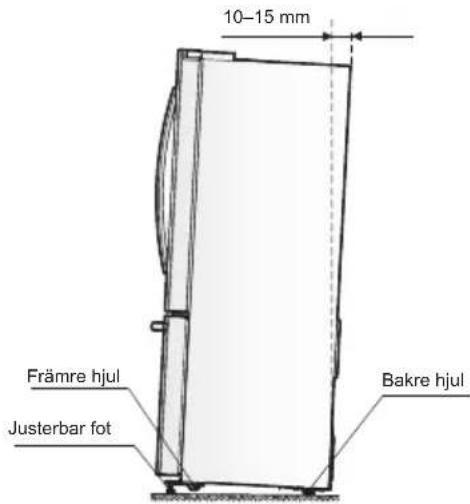

5.1 Nivåjustera produkten

Produkten är försedd med justerbara fötter framtill för korrekt nivåjustering och för att undvika vibrationer. Justera nivån genom att följa anvisningarna nedan:

1. Rulla kylskåpet på plats.

2. Vrid de justerbara fötterna (med dina

ngrar eller med lämpligt verktyg) tills de vidrör golvet.

3. Tippa överdelen bakåt cirka

10–15 mm genom att vrida fötterna ytterligare 1–2 varv. Detta gör att dörrarna stänger sig själva och tätar ordentligt.

4. Kom ihåg att vrida upp fötterna igen

så att produkten kan rulla fritt om du vill ytta produkten. Installera produkten på nytt om du yttar den. VARNING! Hjulen, som inte är svängbara, ska endast användas för förytt- ning framåt eller bakåt. Om du yttar kylskåpet i sidled kan du skada golvet och hjulen.

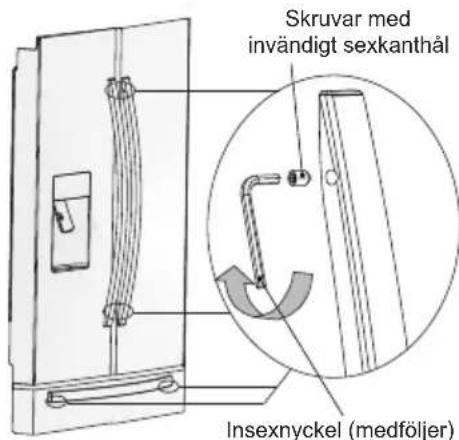

5.2 Justera dörrhandtaget

Kontrollera kylskåpets handtag innan du använder produkten. Sätt fast handtaget, om det sitter löst, genom att vrida en insexnyckel medurs tills handtaget är ordentligt på plats. Varje handtag sitter fast med två skruvar. 10–15 mmBakre hjulFrämre hjulJusterbar fot Skruvar med invändigt sexkanthål Insexnyckel (medföljer)299 SVENSKA

5.3 Justering av dörrar

• Både vänster och höger dörr har justerbara axlar, som är placerade i de nedre gångjärnen.

• Se till att kylskåpet är nivåjusterat innan du justerar dörrarna. Se föregående avsnitt ”Nivåjustera produkten”. Om dörrarnas ovansida är ojämn ska du sätta in insexnyckeln i gångjärnsaxeln och vrida medurs för att höja eller moturs för att sänka dörren och sätt sedan in en E-ring i mellanrummet. E-ring Insexnyckel (medföljer) Justerbar del

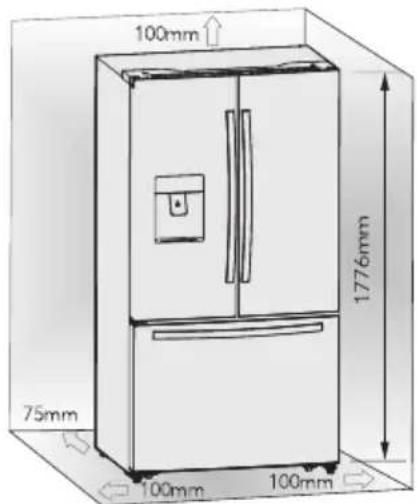

5.4 Ventilation av produkten

Det är nödvändigt att upprätthålla god ventilation runt produkten för att leda bort värme, vilket förbättrar kylsystemets effektivitet och sparar energi. Därför ska det nnas tillräckligt med utrymme runt om kylskåpet och utrymmet ska vara fritt från hinder som påverkar luftcirkulationen. Förslag: Håll dig till de avstånd som visas på bilden ovan för att säkerställa att produkten fungerar korrekt. 908 mm1 720 mm1 140 mm600 mm765 mm300 www.electrolux.com

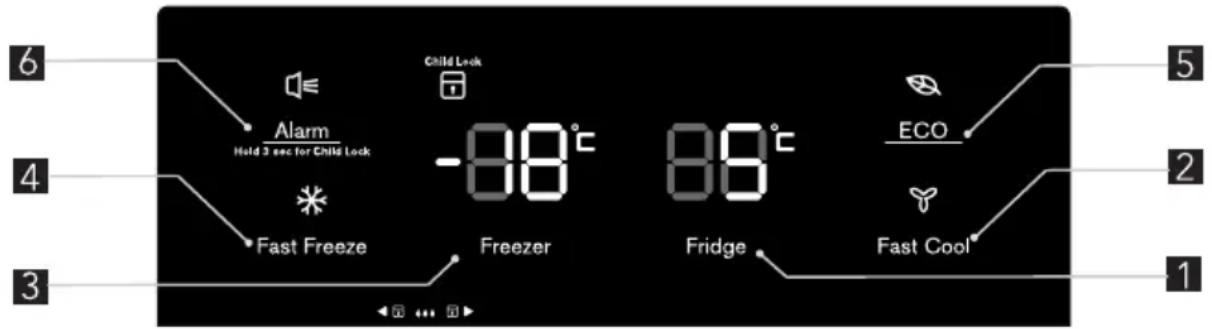

Du kan nå enhetens alla funktioner och reglage från en kontrollpanel som är praktiskt placerad på kylskåpsdörren. En touch-knappsats och en digital display gör att du kan kongurera funktioner och inställningar på ett enkelt och intuitivt sätt. Viktigt! Ett kort tryck på touch- knapparna räcker för att de ska fungera. Operationen sker när du tar bort ngret från knappen, inte när du trycker på knappen. Du behöver inte trycka hårt på knappsatsen. Barnlåsfunktionen kopplad till ”Larm”-knappen kräver en lång beröring på minst 3 sek. I motsvarande avsnitt i den här bruksanvisningen nns detaljerade instruktioner. Kontrollpanelen består av två indikerade temperaturområden, fem symboler som representerar olika lägen och sex touch-knappar. När produkten slås på för första gången tänds symbolernas bakgrundsbelysning på displaypanelen. Bakgrundsbelysningen stängs av efter 60 sekunder om ingen knapp har tryckts på och dörrarna förblir stängda.

6.1 Temperaturkontroll

Vi rekommenderar att temperaturen i kylskåpet ställs in på 5 °C och frysen på −18 °C när du startar ditt kylskåp för första gången. Följ instruktionerna nedan om du vill ändra temperaturen. OBS! Du ställer in en medeltemperatur för hela kylskåpet när du ställer in en temperatur. Temperaturen inuti varje del kan avvika från den temperatur som visas på panelen beroende på hur mycket matvaror som lagras och var de är placerade. Omgivande temperatur kan också påverka temperaturen inne i produkten.

Tryck era gånger på knappen ”Fridge” (kylskåp) för att ställa in önskad kylskåpstemperatur mellan 8 °C och 2 °C. Temperaturen sjunker med 1 °C för varje tryck och kylskåpets temperaturindikator visar motsvarande värde enligt följande sekvens.

Om du behöver lägga in en större mängd varma matvaror, t.ex. när du har handlat, rekommenderar vi att du aktiverar snabbkylning för att kyla matvarorna snabbare och för att inte värma upp andra matvaror i kylskåpet.

• Tryck på knappen ”Fast Cool” (snabbkylning) för att aktivera denna funktion. Symbolen ”Super Cool” (superkylning) tänds och kylskåpets temperaturindikator visar 2 °C.

• ”Super Cool” (superkylning) stängs av automatiskt efter sex timmar.

• Tryck på ”Fast Cool” (snabbkylning) eller ”Fridge” (kylskåp) för att avbryta superkylningsläget och återgå till föregående temperaturinställning. 8 °C 7 °C 6 °C 5 °C

Tryck på knappen ”Freezer” (frys) för att ställa in den frystemperatur du önskar mellan −14 °C och −24 °C. Frysens temperaturindikator visar motsvarande värde enligt följande sekvens.

Super Freeze (superfrys) kan snabbt sänka frystemperaturen och frysa livsmedlen betydligt snabbare än vanligt. Tryck på knappen ”Fast Freeze” (snabbfrys) för att aktivera superfrysfunktionen. Symbolen Super Freeze (superfrys) tänds och frysens temperaturinställning visar −24 °C.

• Låt frysen gå i sex timmar med normal drift innan du använder superfrysläget för första gången eller efter en period av inaktivitet. Detta är särskilt viktigt om en stor mängd matvaror läggs i frysen.

• Super Freeze (superfrys) stängs automatiskt av efter 26 timmars användning och frystemperaturen går ner under −20 °C.

• Tryck på ”Fast Freeze” (snabbfrys) eller ”Freezer” (frys) för att avbryta läget Super Freeze (superfrys) och återgå till föregående temperaturinställning. Obs! Se till att det inte nns någon dryck i aska eller burk (särskilt kolsyrad dryck) i frysdelen när du väljer funktionen Super Freeze (superfrys). Flaskor och burkar kan explodera.

Denna funktion är utformad för att minimera energiförbrukningen och elkostnaderna när kylen är inte används under en längre tid. Du aktiverar den här funktionen med ett kort tryck på knappen ”ECO” tills ljussymbolen Holiday (semester) tänds. –14 °C –15 °C –16 °C –17 °C –18 °C –19 °C –24 °C –23 °C –22 °C –21 °C –20 °C Viktigt! Förvara inte några matvaror i kylfacket under den här tiden.

• När semesterfunktionen är aktiverad ställs temperaturen i kylskåpet automatiskt in på 15 °C för att minimera energiförbrukningen. Inställningen för kylskåpstemperaturen visar ”-” och frysdelen förblir påslagen.

• Tryck på knappen ”Holiday” (semester) för att avbryta semesterläget och återgå till föregående temperaturinställning.

I händelse av larm tänds symbolen ”Alarm” och ett surrande ljud hörs. Tryck på knappen ”Alarm” för att stänga av larmet och det surrande ljudet. Då släcks även symbolen ”Alarm”. VARNING! Larmet kan aktiveras om kylskåpet slås på efter en period av inaktivitet. Om det händer trycker du på knappen ”Alarm” för att avbryta. Dörralarm Att larmlampan lyser och ett surrande ljud hörs betyder onormala förhållanden, t.ex. att en dörr av misstag lämnats öppen eller att ett strömavbrott har inträffat.

• Ett dörrlarm och en varningssignal aktiveras om någon kylskåps- eller frysdörr lämnats öppen i mer än två minuter. Varningssignalen ljuder tre gånger per minut i tio minuter. Du stänger av dörrlarmet och varningssignalen genom att stänga dörren.

• För att spara energi ska du undvika att hålla kylskåpsdörrarna öppna länge. Dörrlarmet stängs också av när du stänger dörren.302 www.electrolux.com Temperaturlarm Detta är en viktig funktion som varnar användare för potentiella skador på förvarade livsmedel. Om ett strömavbrott skulle inträffa, t.ex. ett strömavbrott i ditt bostadsområde medan du är borta, kommer temperaturlarmet att memorera den temperatur det var i frysen när strömmen till enheten kom tillbaka. Det här är sannolikt den högsta temperatur som de frysta varorna uppnått. När temperaturen är högre än −9 ºC indikeras ett temperaturlarmtillstånd av att larmlampan lyser och varningssignalen ljuder. Därefter sker följande: a) Larmsymbolen tänds. b) Frysens temperaturindikator visar ”H”.

Varningssignalen ljuder tio gånger när larmet utlöses och stannar automatiskt. BARNLÅS Tryck och håll in knappen ”Alarm” i tre sekunder för att aktivera barnlåset. Då inaktiveras displayen för att förhindra oavsiktliga ändringar i inställningarna. Under tiden tänds symbolen ”Child Lock” (barnlås).

• Tryck och håll in knappen ”Alarm” i tre sekunder för att stänga av barnlåset. Symbolen ”Child Lock” (barnlås) släcks.

7. ANVÄNDA PRODUKTEN

7.1 Kallvattendispenser

Kallvattendispensern, som nns i den vänstra kylskåpsdörren, används för att förvara dricksvatten. Med den här funktionen får du enkelt kallt vatten utan att öppna dörren.

• Rengöring Rengör vattendispensern innan du använder den för första gången. Steg 1: Dra ut vattendispensern. Steg 2: Tvätta med rent vatten. Steg 3: Torka den.

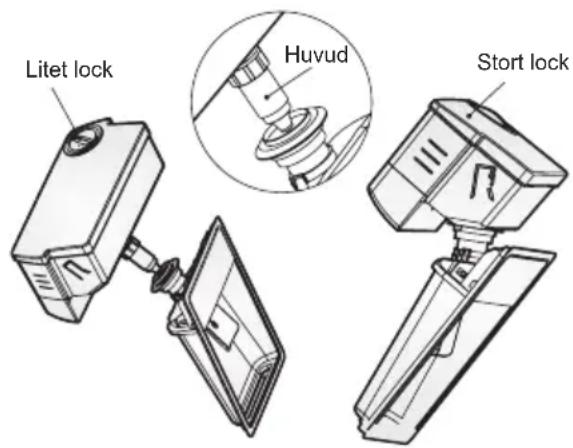

• Hopsättning Läs följande instruktion för hur du sätter ihop dispensern igen.

1. Håll ett stadigt tag om båda

sidorna av vattenbehållaren, lyft sedan upp den och ta bort den från dörren.

2. Skruva av huvudet moturs.

3. Sätt tillbaka dem på dörren och

tryck in behållaren tills du hör ett klickljud. VARNING! Se till att huvudet sitter korrekt i hålet innan du sätter tillbaka vattenbehållaren. Fylla på vatten Se till att vattenbehållaren sitter stadigt och är placerad i rätt läge innan du fyller på vatten i vattenbehållaren. Fyll vattenbehållaren till under markeringen för maxnivå, vilken är vid ungefär 4,0 liter, för att förhindra att vatten svämmar över eller spills ut. Det nns två sätt att fylla på vattenbehållaren: Litet lock Huvud Stort lock303 SVENSKA

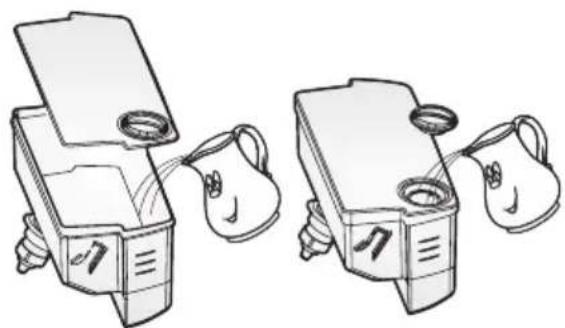

1. Ta bort det lilla locket och fyll

på vatten från det stora lockets inlopp.

2. Ta bort det stora locket på

behållaren och fyll sedan på vatten direkt. OBS! Häll ingen annan vätska än vatten i vattenbehållaren.

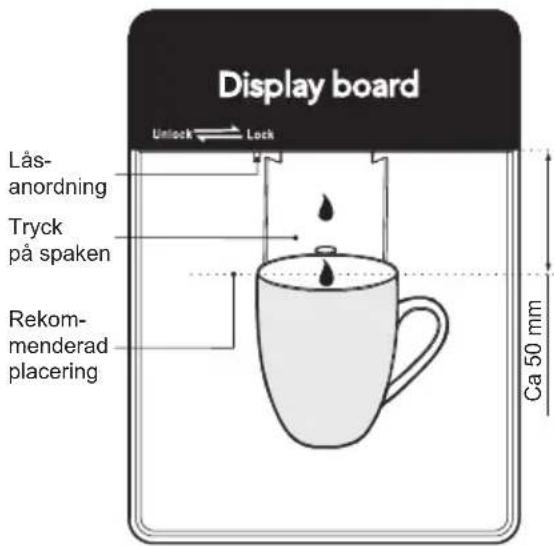

• Lås Innan du serverar vatten ska du se till att dispensern är i läget ”unlock” (upplåst). Låsanordningen sitter under displaypanelen som på bilden:

VARNING! Låsfunktionen används för att låsa enheten. Tryck inte hårt på dispenserspaken när dispensern är i läget ”lock” (låst), eftersom det kan skada och ha sönder dispensern.

• Använda vattendispensern Använd en kopp med lämplig storlek under vattendispensern när du fyller på vatten. VARNING! Dra inte ut dispenserspaken utan en kopp under eftersom vatten kan läcka ut från dispensern. Låt anordningen för vattenförsörjning vara installerad även när vattendispensern inte används för att undvika att kall luft läcker ut.

Obs! Om du använder vattendispensern ofta kan droppspill få brickan att svämma över. Torka brickan med en handduk när det behövs.

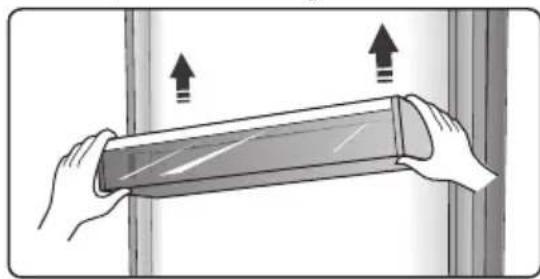

Kylskåpsfacket är utrustat med dörrhyllor som är lämpliga för förvaring av vätskor i aska, drycker på aska och matpaket. Placera inte stora mängder tunga livsmedel eller föremål i dörrhyllorna.

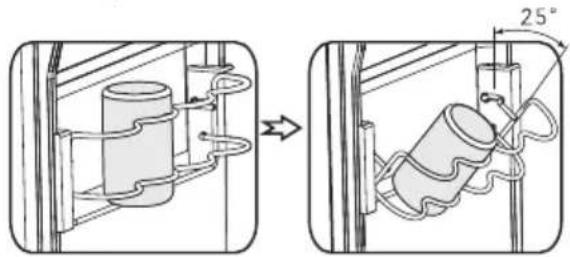

• Den mittersta dörrhyllan är utformad för att kunna placeras på en höjd som passar dina behov. Töm hyllan och lyft den uppåt för att ta bort den. Placera sedan hyllan på önskad plats. Obs! Det nns ett fack för ägg som ska placeras på den övre hyllan. Låsanord- ning Lås- anordningTryck på spakenRekom-menderad placeringCa 50 mm304 www.electrolux.com

• Det här facket har plats för upp till fyra askor av standardstorlek, men är inte lämpligt för askor med en diameter på mindre än 50 mm. Facket kan även vid behov rotera 25° längs hyllan för att underlätta förvaring eller servering av drycker.

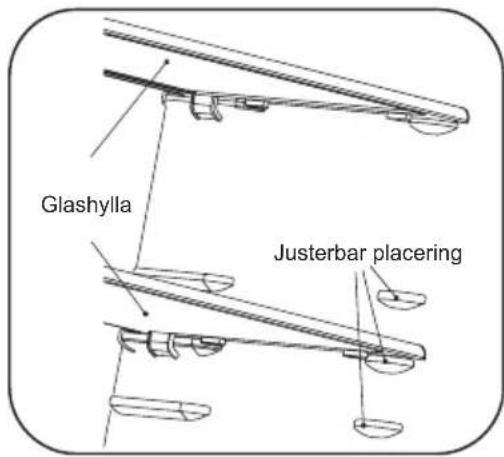

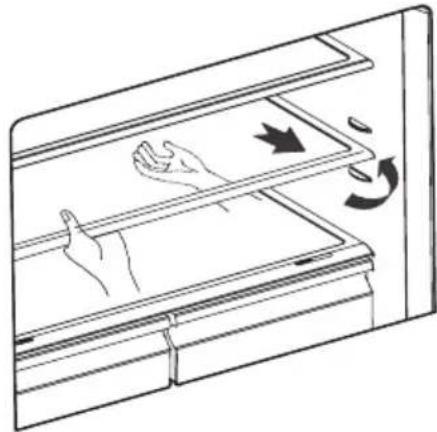

Kylskåpsfacket är försett med två glashyllor. Den översta hyllan är utformad för att vara fast medan den nedre hyllan är justerbar. Det nns tre ställen som du kan sätta den nedre hyllan på. Anpassa hyllans höjdplacering till dina behov:

• När du ska ytta hyllorna drar du dem försiktigt framåt tills de kommer ut från ledstöden.

• När du sätter tillbaks dem ska du se till att det inte nns något hinder bakom hyllorna och sedan trycka dem försiktigt på plats.

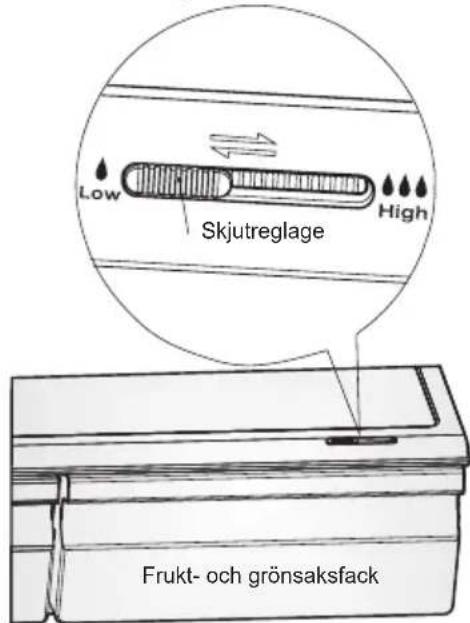

7.5 Frukt- och grönsaksfack

och fuktighetskontroll Facket som är monterat på teleskopiska förlängningsskenor är avsett för förvaring av grönsaker och frukt. Du kan justera den invändiga fuktigheten med glidreglaget.

• Fuktighetsreglaget justerar luftödet i facket – högre luftöde ger lägre fuktighet. Skjut fuktighetsreglaget åt höger för att öka fuktigheten.

• För grönsaker rekommenderas inställningar med hög fuktighet, medan låg fuktighet är lämplig för förvaring av frukt.

• Följ de här enkla instruktionerna för att ta bort frukt- och grönsaksfacket (eller fryslådan) för rengöring. Töm facket och dra ut det tills det är helt öppet. Lyft upp facket från sidoskenorna. Skjut in skenorna helt för att undvika att de skadas när du stänger dörren. Glashylla Justerbar placering Skjutreglage Frukt- och grönsaksfack305 SVENSKA

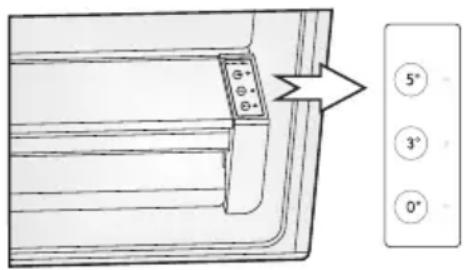

7.6 ZON FÖR FÄRSKVAROR.

Exakt temperaturkontroll (tillval) Mat kan hållas fräsch längre om de lagras vid optimal temperatur, men olika typer av mat kräver olika förvaringstemperaturer. Det nns en display för kyllådan på lådans högra sida. Temperaturen i lådan kan ställas in med knapparna ”FRESH ZONE” (zon för färskvaror) på 0 °C, 3 °C eller 5 °C för att passa kött, frukt och grönsaker samt delikatessprodukter. Se tabellen nedan för rekommenderade inställningar som passar dina lagringsbehov. Deli [5 °C] Gröns. [3 °C] 0 °C [0 °C] Ost Gurka Stekar Skinka Sallad Fisk Salami Apelsiner Kallskuret Oliver Majs Fågel

7.7 Använda kylskåpsfacket

Kylskåpsfacket är lämpligt för förvaring av grönsaker och frukt. För att undvika att förlora fukt eller att smak sprider sig till andra livsmedel rekommenderas att olika livsmedel paketeras separat. OBS! Stäng aldrig dörren när hyllor, fack och/eller teleskopskenor är utdragna. Det kan skada produkten.

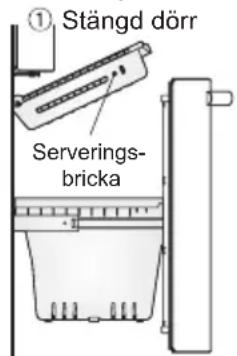

7.8 Använda fryslådan

Fryslådan är lämplig för förvaring av livsmedel som kräver infrysning, t.ex. kött, glass o.s.v. Så här tar du bort fryslådan: dra ut den helt, fäll upp serveringsbrickan och lyft ut den. Öppna sedan kylskåpsdörrarna maximalt så kan den nedre fryslådan tas ut som följande bilder visar. OBS! Låt inte barn eller spädbarn komma in i kylskåpet, eftersom de kan skada sig själva eller kylskåpet. Sitt inte på frysdörren. Dörren kan gå sönder. Låt inte barn klättra in i fryskorgen. Om du tar bort avdelaren för att rengöra korgbehållaren måste du sätta tillbaks avdelaren efter rengöringen för att förhindra att barn fastnar inne i korgen.

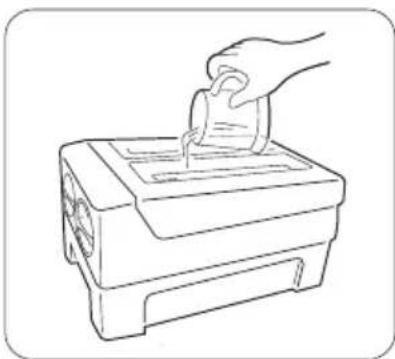

7.9 Vridbar isbricka

Den vridbara isbrickan som gör och lagrar isbitar nns i den övre fryslådan.

1. Fyll på med dricksvatten under

markeringen för maximal nivå.

2. Ställ tillbaks den fyllda isbrickan

3. Vänta cirka tre timmar och vrid

sedan vreden medurs så kommer isen att trilla ner i islådan nedanför. Stängd dörr Öppen dörr Serverings- bricka Nedre fryslåda306 www.electrolux.com

4. Isbitar kan lagras i islådan, så dra

ut islådan när du behöver isbitar och plocka ut dem. Obs: Rengör isbrickan innan du använder den för första gången eller om den inte har använts på länge.

8. PRAKTISKA RÅD OCH TIPS

8.1 Tips för att spara energi

Vi rekommenderar att du följer du tipsen nedan för att spara energi.

• För att spara energi ska du försöka undvika att hålla dörren öppen länge.

• Se till att produkten inte står nära några värmekällor (direkt solljus, elektrisk ugn eller spis o.s.v.).

• Ställ inte in en lägre temperatur än nödvändigt.

• Förvara inte varm mat eller vätskor som förångas i produkten.

• Placera produkten i ett väl ventilerat, fuktfritt rum. Se kapitlet ”Installera din nya produkt”.

• Vy 1 under avsnittet ”Beskrivning av produkten” visar korrekt placering av lådor, fack och hyllor. Ändra inte denna kombination eftersom den är utformad för att vara den mest energieffektiva kongurationen. Tips för kylning av färska livsmedel

• Placera inte varm mat direkt i kylskåpet eller frysen. Den inre temperaturen kommer att öka vilket gör att kompressorn måste arbeta hårdare och kommer att förbruka mer energi.

• Täck över eller förpacka maten, särskilt om den har stark doft.

• Placera mat så att luft kan cirkulera fritt omkring den. Tips för kylning

• Kött (alla sorter): lägg i plastpåsar avsedda för matvaror och placera på glashyllan ovanför grönsakslådan. Följ alltid anvisningarna för förvaring av livsmedel och det bäst före-datum som föreslås av tillverkaren.

• Tillagad mat, kalla rätter o.s.v.: Dessa bör täckas över och kan placeras på valfri hylla.

• Frukt och grönsaker: Bör förvaras i den medföljande speciallådan.

• Smör och ost: Bör förpackas i paket av lufttät folie eller plastlm.

• Mjölkförpackningar: Bör vara förslutna och förvaras i dörrhyllorna.

8.2 Tips för infrysning

• Låt produkten stå på i minst två timmar med en hög inställning vid första uppstart eller efter en tid i avstängt läge innan du lägger in några matvaror.

• Dela upp livsmedlen i små portioner för snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Förpacka livsmedlen i aluminiumfolie eller plastpåsar avsedda för livsmedel och se till att förpackningarna är lufttäta.

• Låt inte färska, ej infrysta livsmedel komma i kontakt med redan infrysta livsmedel för att temperaturen inte ska stiga i de infrysta livsmedlen.

• Frysta produkter kan, om de konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Vi rekommenderar att du märker och daterar varje fryst förpackning för att hålla reda på hur länge den förvarats.307 SVENSKA Tips för förvaring av frysta livsmedel

• Försäkra dig om att frysta livsmedel har lagrats korrekt hos återförsäljaren

• Tinade livsmedel försämras snabbt och bör inte frysas igen. Överskrid inte den förvaringsperiod som anges av livsmedlets tillverkare.

8.3 Stänga av produkten

Följande åtgärder ska vidtas för att förhindra mögel på produkten om den behöver stängas av en längre tid.

1. Plocka ur alla matvaror.

2. Koppla bort stickkontakten från

3. Rengör och torka insidan noggrant.

4. Kila fast alla dörrar lätt öppnade så

att luft kan cirkulera.

9. RENGÖRING OCH SKÖTSEL

Av hygieniska skäl ska produkten (inklusive yttre och inre tillbehör) rengöras regelbundet, minst varannan månad. OBS! Produkten får inte vara ansluten till elnätet under rengöring. Risk för elstötar! Stäng av produkten och dra ut kontakten ur eluttaget före rengöring.

För att bibehålla produktens utseende ska du rengöra den regelbundet. – Torka den digitala panelen och displaypanelen med en ren, mjuk trasa. – Spreja vatten på rengöringstrasan i stället för att spruta direkt på produktens yta. Detta bidrar till att säkerställa en jämn fördelning av fukt till ytan. – Rengör dörrar, handtag och skåpytor med ett milt rengöringsmedel och torka sedan torrt med en mjuk trasa. OBS! – Använd inte vassa föremål eftersom de kan repa ytan. – Använd inte thinner, bilrengöringsmedel, Clorox, eterisk olja, slipande rengöringsmedel eller organiska lösningsmedel såsom bensen för rengöring. De kan skada produktens yta och orsaka brand.

• Rengör produktens insida regelbundet. Rengöringen går lättare om det inte nns så mycket mat i produkten. Torka insidan av kyl och frys med en svag bikarbonatlösning och skölj sedan med ljummet vatten med hjälp av en urvriden svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllor och korgar. Torka noggrant alla ytor och löstagbara delar torra.

• Om frysdörren öppnas ofta eller hålls öppen för länge kan ett lager is bildas på frysdelens inre väggar, trots att produkten har automatisk avfrostning. Om isen blir för tjock ska du välja ett tillfälle när livsmedelsinnehållet är lågt och fortsätt på följande sätt:

1. Ta bort bentliga livsmedel och

tillbehörskorgar, koppla bort produkten från eluttaget och låt dörrarna stå öppna. Ventilera rummet ordentligt för att påskynda upptiningen.

2. Rengör din frys enligt vad

beskrivningen ovan när avfrostningen är klar. VARNING! Använd inga vassa föremål för att ta bort is från frysdelen. Sätt på produkten igen när den är helt torr invändigt och åter är ansluten till eluttaget.308 www.electrolux.com

9.3 Rengöra dörrtätningarna

Se till att hålla dörrtätningarna rena. Klibbig mat och dryck kan göra att tätningarna klibbar fast vid skåpet och slits sönder när du öppnar dörren. Tvätta tätningarna med ett milt rengöringsmedel och ljummet vatten. Skölj och torka noga efter rengöring. OBS! Slå inte på produkten förrän dörrtätningarna är helt torra. VARNING! LED-lampan får inte bytas av användaren! Kontakta kundtjänst för att få hjälp om LED-lampan skadats.

Om du får problem med produkten eller är orolig för att den inte fungerar korrekt kan du utföra några enkla kontroller innan du kontaktar service. Se nedan. Du kan utföra några enkla kontroller enligt detta avsnitt innan du ringer efter service. VARNING! Försök inte att själv reparera produkten. Om problemet kvarstår efter att du har gjort de kontroller som anges nedan ska du kontakta en elektriker, auktoriserad servicetekniker eller butiken där du köpte produkten. Problem Möjlig orsak och åtgärd Produkten fungerar inte korrekt Kontrollera att strömsladden är ordentligt ansluten till eluttaget. Kontrollera säkringen eller kretsen för strömförsörjning och byt om det behövs. Det är normalt att frysen inte fungerar under det automatiska avfrostningsprogrammet eller under en kort tid efter att produkten har slagits på för att skydda kompressorn. Lukt från utrymmena Kylskåpet kan behöva rengöras inuti. Vissa livsmedel, behållare eller förpackningar orsakar lukt. Buller från produkten Följande ljud är helt normala: Ljud av att kompressorn är igång.

• Ljud orsakat av luftrörelser från den lilla äktmotorn i frysdelen eller andra utrymmen.

• Ett gurglande ljud som liknar ljudet av kokande vatten.

• Ett ploppande ljud vid automatisk avfrostning.

• Ett klickande ljud innan kompressorn startar. Andra ovanliga ljud som betyder att du behöver kontrollera och vidta åtgärder orsakas av följande: Skåpet står inte plant. Produktens baksida vidrör väggen. Flaskor eller behållare har fallit omkull eller rullar omkring.309 SVENSKA Motorn arbetar hela tiden I följande fall, när motorn måste arbeta mer, är det normalt att ofta höra ljudet av motorn:

• Temperaturen är inställd på kallare än nödvändigt.

• Stora mängder varma livsmedel har nyligen placerats i produkten.

• Temperaturen utanför produkten är för hög.

• Dörrar hålls öppna under en lång period.

• När du har installerat produkten eller när den har varit avstängd under en längre tid. Ett lager av is har bildats i utrymmet Kontrollera att luftutsläppen inte blockeras av livsmedel och se till att livsmedlens placering i produkten tillåter tillräcklig ventilation. Kontrollera att dörren är helt stängd. Information om hur du tar bort is hittar du i avsnittet ”Rengöring och skötsel”. Temperaturen inuti är för hög Du kan ha lämnat dörrarna öppna för länge eller öppnat dem för ofta eller så hålls dörrarna öppna av något hinder. Produkten kan också stå på en plats med otillräckligt spel kring sidorna, baksidan och ovansidan. Temperaturen inuti är för låg Höj temperaturen genom att följa instruktionerna i kapitlet ”Displayreglage”. Dörrarna går inte att stänga lätt Kontrollera att den övre delen av kylskåpet är lutad bakåt 10–15 mm så dörrarna kan stängas av sig själva och att ingenting inuti hindrar dörrarna från att stängas. Vatten droppar på golvet Vattenkärlet (som sitter på den bakre, nedre delen av skåpet) står ojämnt, tömningspipen (som sitter under den övre delen av kompressorn) är felriktad så att vattnet inte rinner till kärlet, eller så är vattenpipen blockerad. Du kan behöva dra ut kylskåpet från väggen för att kontrollera kärlet och pipen. Lampan fungerar inte LED-lampan är skadad. Se avsnittet om att byta ut LED- lampor i kapitlet ”Rengöring och skötsel”. Kontrollsystemet har inaktiverat lamporna eftersom dörren stått öppen för länge. Stäng dörren och öppna den igen för att aktivera lamporna på nytt. Dörrarna öppnas inte mjukt Kontrollera dörrtätningen och rengör gummipackningen runt dörrens kanter med diskmedel och ljummet vatten om det behövs. Smuts kan samlas här och göra att dörren klibbar fast vid kylskåpet.310 www.electrolux.com Korrekt kassering av denna produkt Denna symbol på produkten eller förpackningen anger att pro- dukten inte får behandlas som hushållsavfall. Den ska i stället lämnas in på lämplig återvinningsstation för återvinning av de elektriska och elektroniska komponenterna. Genom att säkerstäl- la en korrekt kassering av denna produkt bidrar du till att förhin- dra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som kan bli följden om produkten inte kasseras på rätt sätt. Om du vill ha mer information om återvinning av denna produkt ska du kontakta de lokala myndigheterna, ortens renhållningstjänst eller butiken där du köpte produkten.

Mått Höjd 1 766 mm Bredd 912 mm Djup 765 mm Temperaturökningstid 12 timmar Nätspänning 220–240 V Frekvens 50 Hz Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energidekalen.

11. KASSERA PRODUKTEN

Kylskåpet är byggt av återvinningsbara material. Det måste kasseras enligt gällande lokala föreskrifter för avfallshantering. Produkten innehåller en liten mängd kylmedel (R600a) i kylkretsen. För din säkerhet ska du läsa avsnittet om ”kylmedlet och brandrisk” i denna instruktionsbok innan du skrotar produkten. Klipp av strömsladden för att göra kylskåpet oanvändbart och ta bort dörrtätningen och låset. Var försiktig med kylsystemet för att inte skada det genom att punktera kylmedelsbehållaren och/eller böja slangen och/eller skrapa ytbeläggningen.311 SVENSKA

• Baksiden av produktet må stå mot veggen.

5.1 Vatring av produktet

8.3 Slå av produktet
