ZHT531W - Fläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZHT531W
Matningsspänning	220-240 V
Frekvens	50 Hz
Skyddsklass	Klass I
Luftutloppsdiameter	120 mm minimum
Minsta säkerhetsavstånd till häll	650 mm
Belysning	LED-lampa 4 W, sockel E14
Antal hastigheter	3 (hastigheter 1, 2, 3)
Typ av kontroll	Tryckknappar
Fettfilter	Tvättbart metall
Kolfilter	Går inte att tvätta, byt var 4:e månad
Avluftningsläge	Utvändig avluftning eller återcirkulation (med kolfilter)
Material	Rostfritt stål (uppskattning)
Användning	Hushåll, inomhus
Garanti	2 år
Installation	Väggmontering, elektrisk anslutning av fackman

Vanliga frågor - ZHT531W ZANUSSI

Vilken är den minsta installationshöjden för fläkten ZHT531W?

Minsta säkerhetsavståndet mellan hällen och fläkten är 650 mm. Följ detta avstånd för att undvika brandrisk.

Hur byter man lampan i fläkten?

Koppla först bort strömmen. Lampan är av typ E14, 4 W. Ta bort den gamla lampan och sätt i den nya. Titta inte direkt på det tända ljuset.

Hur ofta ska jag rengöra fettfiltret?

Det metalliska fettfiltret måste rengöras varje månad med varmt tvålvatten eller i diskmaskin. Ett igensatt filter minskar effektiviteten och utgör en brandrisk.

När ska kolfiltret bytas?

Aktivt kolfilter går inte att tvätta. Det måste bytas var 4:e månad ungefär, eller oftare vid intensiv användning.

Kan jag använda fläkten utan kolfilter?

Ja, om du ansluter fläkten till en utvändig avluftning. I återcirkulationsläge är kolfiltret obligatoriskt för att rena luften.

Vad gör jag om fläkten inte fungerar längre?

Kontrollera först strömförsörjningen (uttag, säkring). Om sladden är skadad, låt den bytas av en auktoriserad fackman. Kontakta kundtjänst.

Vilken diameter på avluftningskanalen ska användas?

Använd en kanal med en minsta diameter på 120 mm. Sträckan ska vara så kort som möjligt för effektiv avluftning.

Kan jag installera fläkten ovanför en gashäll?

Ja, men följ minsta avstånd på 650 mm eller det avstånd som anges i spisens instruktioner om det är större. Se till att rummet är väl ventilerat.

Hur ställer man in fläktens hastighet?

Använd kontrollknapparna: 0 stopp, 1 låg för svag matlagning, 2 medel för normal användning, 3 hög för starka lukter eller ångor.

Fläkten låter, är det normalt?

Ja, en viss ljudnivå är normal, särskilt vid hög hastighet. Om ljudet blir överdrivet, kontrollera att filtren är rena och att kanalen inte är blockerad.

BRUKSANVISNING ZHT531W ZANUSSI

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för spishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.
• Håll barn under uppsikt så att de inte leker med apparaten. Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare

upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket. Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för. - Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång. - Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor. - Fritöser ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

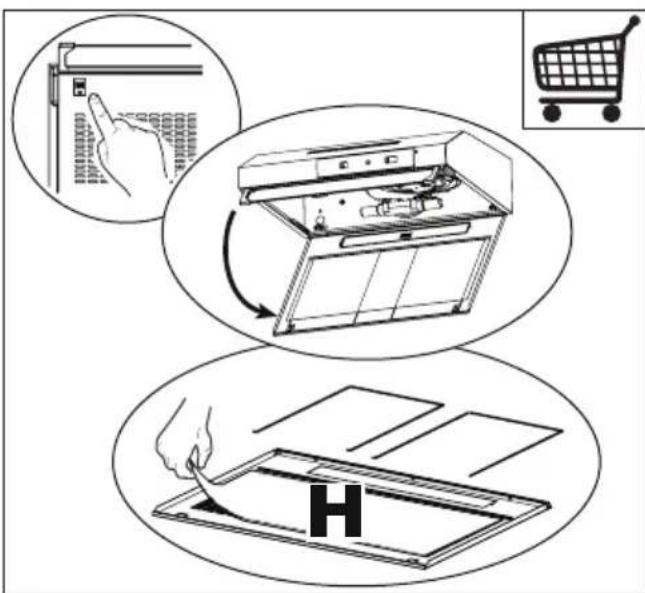

• H Inte tvättbar och inte regenereras, måste den bytas var 2 månaders användning, eller oftare, för att använda en särskilt intensiv.

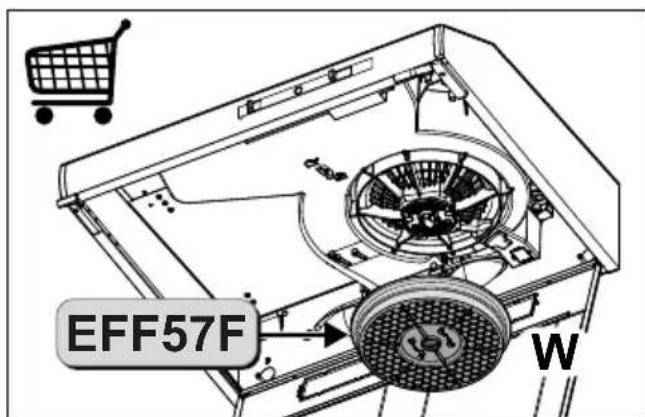

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

4. FJÄRRKONTROLL

L Belysning Tänder och släcker belysningen.

V Hastighet Bestämmer driftshastigheten:

0. Motor Av.

1. Minimum hastighet, speciellt tystgående, lämplig för kontinuerligt luftbyte, vid mindre mängder matos.
2. Medelhastighet, lämplig för de flesta användningsvillkoren, beroende på det utmärkta förhållandet emellan den behandlade luftkapaciteten och ljudnivån.
3. Maximal hastighet, lämplig för stora mängder matos, även för längre tidsperioder.

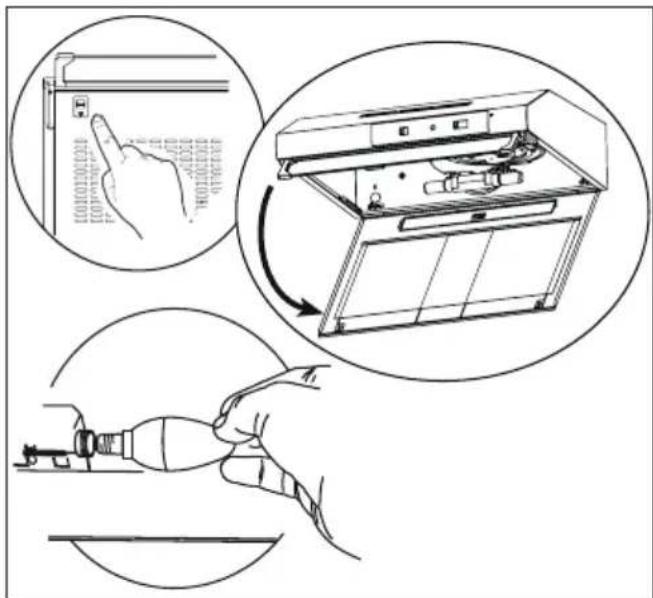

5. BELYSNING

Lampa Förbrukning (W) Sockel	Spänning (V)	Mätt (mm) ILCOS	art.nr
4 E14 220-	240 107 x 37	DRBB/F-4-2	20-240-E14-35/100

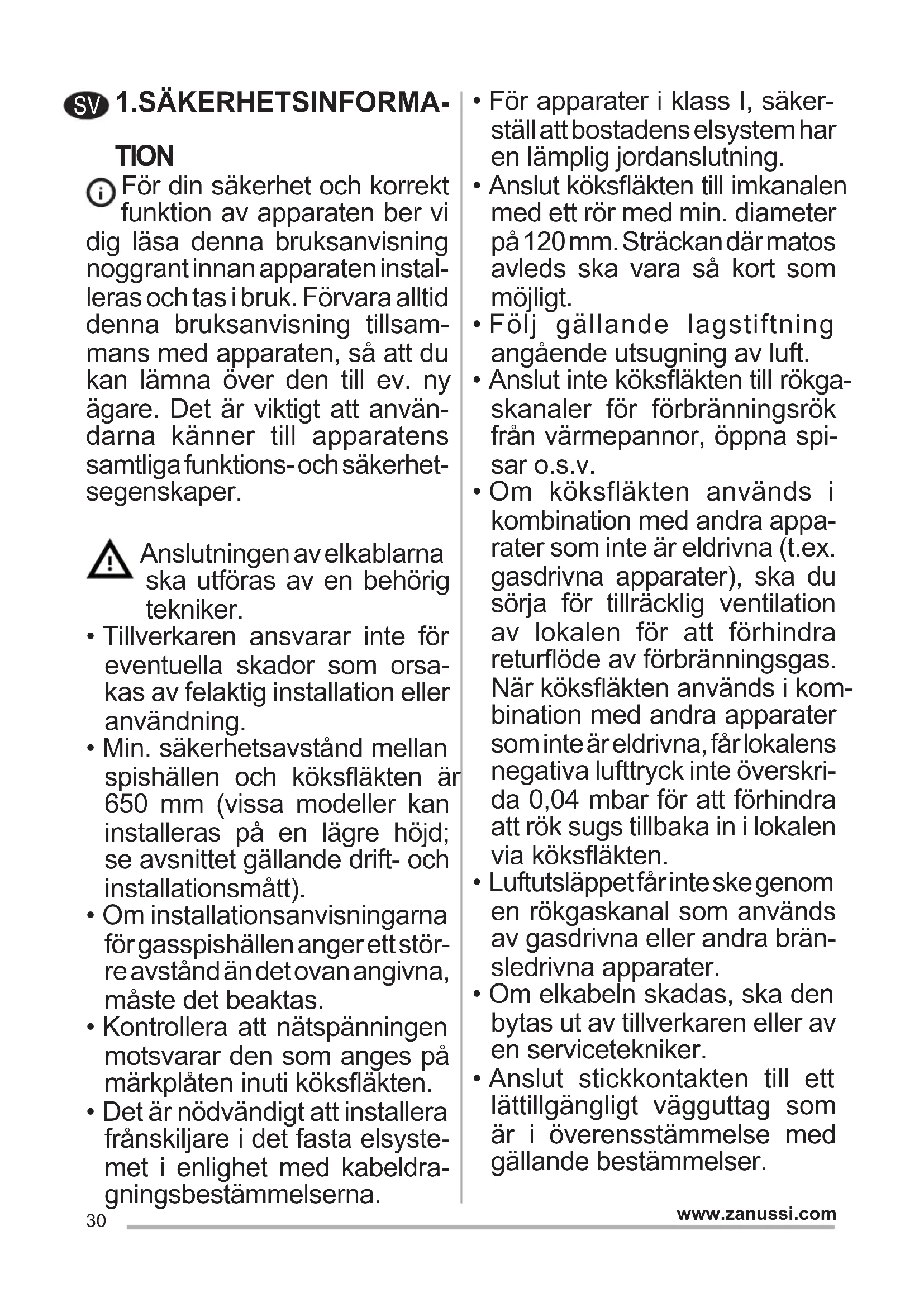

NO 1. SÄKERHETSINFORMATION
