ZHT531W - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Zanussi
Modelo	ZHT531W
Tensión de alimentación	220-240 V
Frecuencia	50 Hz
Clase de protección	Clase I
Diámetro de salida de aire	120 mm mínimo
Distancia mínima de seguridad a la placa de cocción	650 mm
Iluminación	Bombilla LED 4 W, casquillo E14
Número de velocidades	3 (velocidades 1, 2, 3)
Tipo de control	Botones pulsadores
Filtro de grasa	Metálico lavable
Filtro de carbón	No lavable, reemplazar cada 4 meses
Modo de evacuación	Evacuación exterior o recirculación (con filtro de carbón)
Material	Acero inoxidable (estimación)
Uso	Doméstico, interior
Garantía	2 años
Instalación	Fijación mural, conexión eléctrica por profesional

Preguntas frecuentes - ZHT531W ZANUSSI

¿Cuál es la altura mínima de instalación de la campana ZHT531W?

La distancia de seguridad mínima entre la placa de cocción y la campana es de 650 mm. Respete esta distancia para evitar riesgos de incendio.

¿Cómo reemplazar la bombilla de la campana?

Desconecte primero la alimentación. La bombilla es de tipo E14, 4 W. Retire la bombilla vieja e inserte la nueva. No mire directamente la luz encendida.

¿Con qué frecuencia debo limpiar el filtro de grasa?

El filtro de grasa metálico debe limpiarse cada mes con agua caliente y jabón o en el lavavajillas. Un filtro sucio reduce la eficiencia y presenta riesgo de incendio.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable. Debe reemplazarse cada 4 meses aproximadamente, o más a menudo si se usa intensivamente.

¿Puedo usar la campana sin filtro de carbón?

Sí, si conecta la campana a una evacuación exterior. En modo recirculación, el filtro de carbón es obligatorio para purificar el aire.

¿Qué hacer si la campana no funciona más?

Verifique primero la alimentación eléctrica (toma, fusible). Si el cable está dañado, hágalo reemplazar por un profesional autorizado. Contacte al servicio postventa.

¿Qué diámetro de conducto de evacuación usar?

Use un conducto de un diámetro mínimo de 120 mm. El recorrido debe ser lo más corto posible para una evacuación eficiente.

¿Puedo instalar la campana sobre una cocina a gas?

Sí, pero respete la distancia mínima de 650 mm o la distancia indicada en las instrucciones de la cocina si es mayor. Asegúrese de que la habitación esté bien ventilada.

¿Cómo ajustar la velocidad de la campana?

Use los botones de control: 0 apagado, 1 baja para cocción suave, 2 media para uso normal, 3 alta para olores fuertes o vapor.

La campana hace ruido, ¿es normal?

Sí, un cierto nivel de ruido es normal, especialmente a alta velocidad. Si el ruido se vuelve excesivo, verifique que los filtros estén limpios y que el conducto no esté obstruido.

MANUAL DE USUARIO ZHT531W ZANUSSI

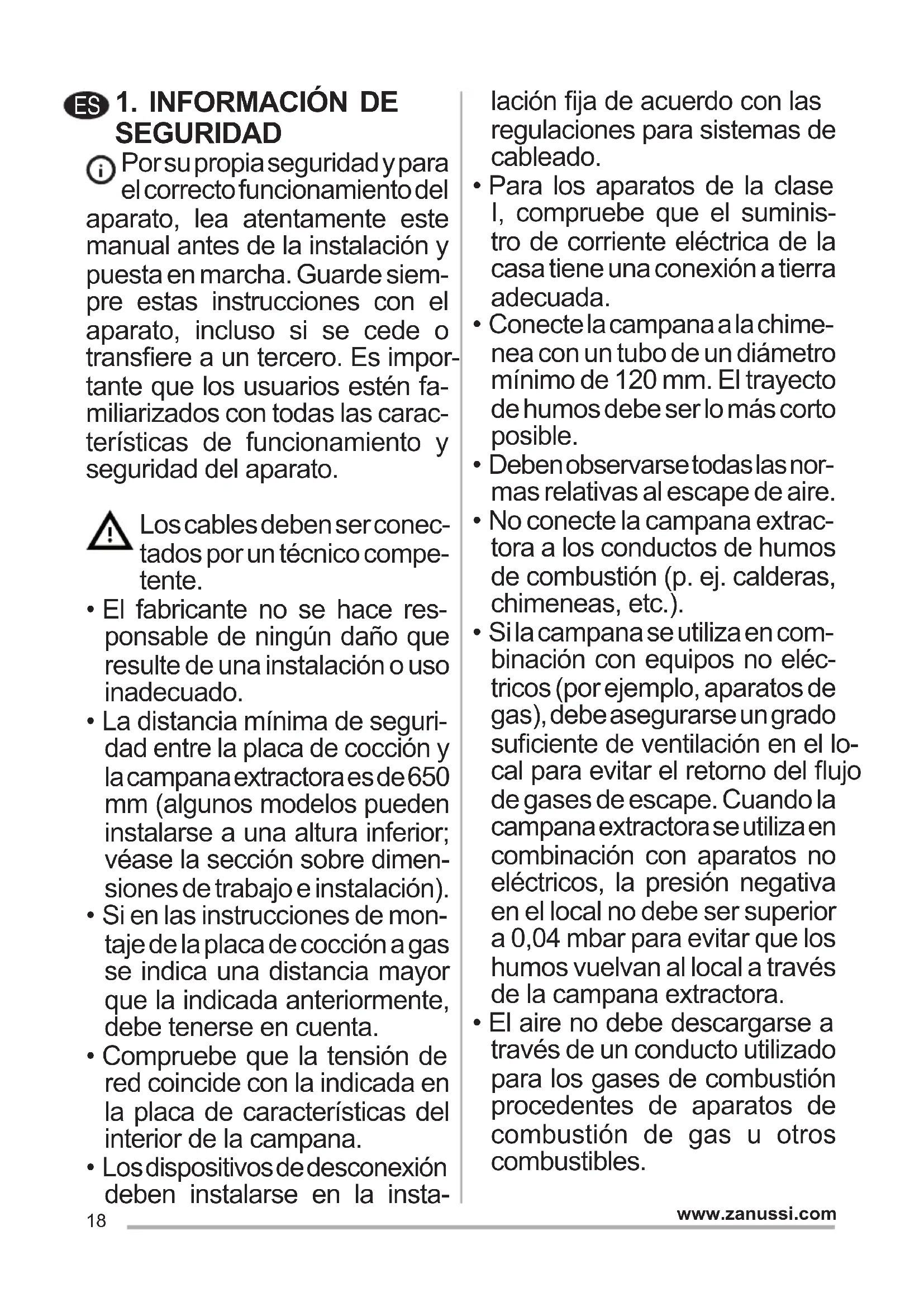

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, deben tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurar un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utilice en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana. - Utilice únicamente tornillos y herramientas que sean adecuados para la campana. ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica. - No observe directamente con instrumentos ópticos (prismáticos, lupas, etc.). - No cocine flambeando bajo la campana: podría producirse un incendio. - Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean conscientemente supervisados e instruidos.

sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se usa junto con aparatos que utilizan gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este

producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la comida.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

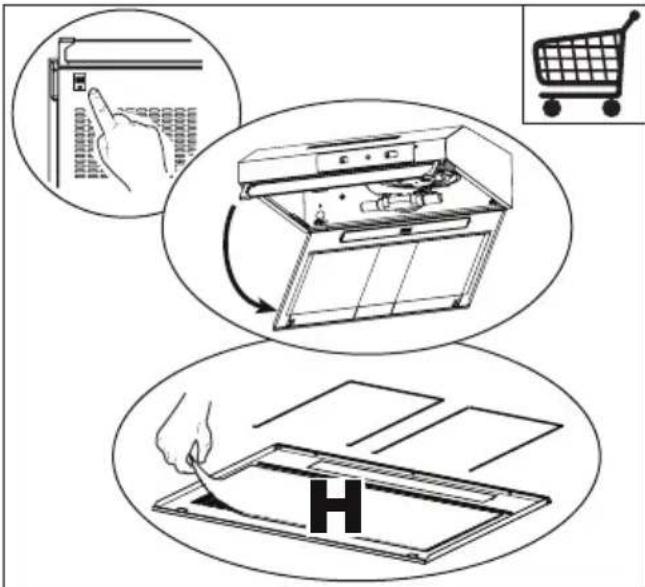

3. LIMPIEZA Y MANTENIMIENTO

• El filtro de carbón activo no se puede lavar ni regenerar, y por lo tanto se debe cambiar cada dos meses, con mayor frecuencia si el uso del grupo es particularmente frecuente.

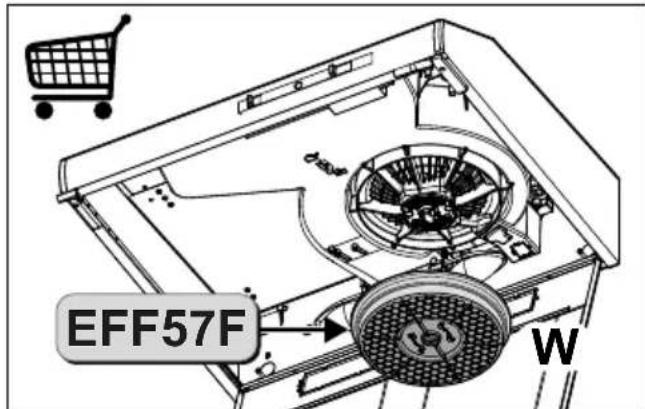

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 horas de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

4. MANDOS

L	Luces	Enciende y apaga la instalación de ilumínación.
V	Velocidad Determina las velocidades de ejercimiento:0. Motor Off.1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vapeores de coccción.2. Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y;nivel de ruido.3. Velocidad Tmaxima, indicada para hacerlene a grandes cantidades de vapor de coccción, inclujo para tiempos prolongados.

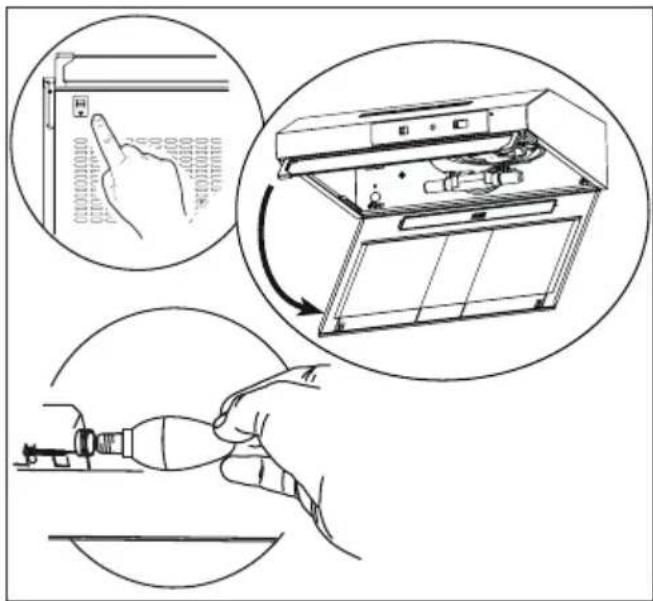

5. ILUMINACIÓN

Lámpara	Consumo de energia (W)	Casquillo Voltaje (V)	Dimisión (mm)	Código ILCOS
	4 E14 220-240 107 x 37	DRBB/F-4-220-240	-E14-35/100
