ZHT531W - Exaustor ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa
Marca	Zanussi
Modelo	ZHT531W
Tensão de alimentação	220-240 V
Frequência	50 Hz
Classe de proteção	Classe I
Diâmetro de saída de ar	120 mm mínimo
Distância mínima de segurança ao plano de cozimento	650 mm
Iluminação	Lâmpada LED 4 W, casquilho E14
Número de velocidades	3 (velocidades 1, 2, 3)
Tipo de comando	Botões de pressão
Filtro de gordura	Metálico lavável
Filtro de carvão	Não lavável, substituir a cada 4 meses
Modo de evacuação	Evacuação externa ou recirculação (com filtro de carvão)
Material	Aço inoxidável (estimativa)
Utilização	Doméstico, interior
Garantia	2 anos
Instalação	Fixacão na parede, conexão elétrica por profissional

Perguntas frequentes - ZHT531W ZANUSSI

Qual é a altura mínima de instalação da coifa ZHT531W?

A distância de segurança mínima entre o plano de cozimento e a coifa é de 650 mm. Respeite essa distância para evitar riscos de incêndio.

Como substituir a lâmpada da coifa?

Desconecte primeiro a alimentação. A lâmpada é do tipo E14, 4 W. Retire a lâmpada antiga e insira a nova. Não olhe diretamente para a luz acesa.

Com que frequência devo limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo todos os meses com água quente e sabão ou na máquina de lavar louça. Um filtro sujo reduz a eficiência e apresenta risco de incêndio.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativo não é lavável. Deve ser substituído a cada 4 meses aproximadamente, ou com mais frequência em caso de uso intensivo.

Posso usar a coifa sem filtro de carvão?

Sim, se você conectar a coifa a uma evacuação externa. No modo recirculação, o filtro de carvão é obrigatório para purificar o ar.

O que fazer se a coifa não funcionar mais?

Verifique primeiro a alimentação elétrica (tomada, fusível). Se o cabo estiver danificado, mande-o substituir por um profissional credenciado. Contate o serviço pós-venda.

Qual diâmetro de conduto de evacuação usar?

Use um conduto de diâmetro mínimo de 120 mm. O percurso deve ser o mais curto possível para uma evacuação eficaz.

Posso instalar a coifa sobre um fogão a gás?

Sim, mas respeite a distância mínima de 650 mm ou a distância indicada nas instruções do fogão se for maior. Certifique-se de que o ambiente esteja bem ventilado.

Como ajustar a velocidade da coifa?

Use os botões de comando: 0 desligado, 1 baixo para cozimento suave, 2 médio para uso normal, 3 alto para odores fortes ou vapores.

A coifa faz barulho, é normal?

Sim, um certo nível de ruído é normal, especialmente na velocidade alta. Se o barulho se tornar excessivo, verifique se os filtros estão limpos e se o conduto não está obstruído.

MANUAL DE UTILIZADOR ZHT531W ZANUSSI

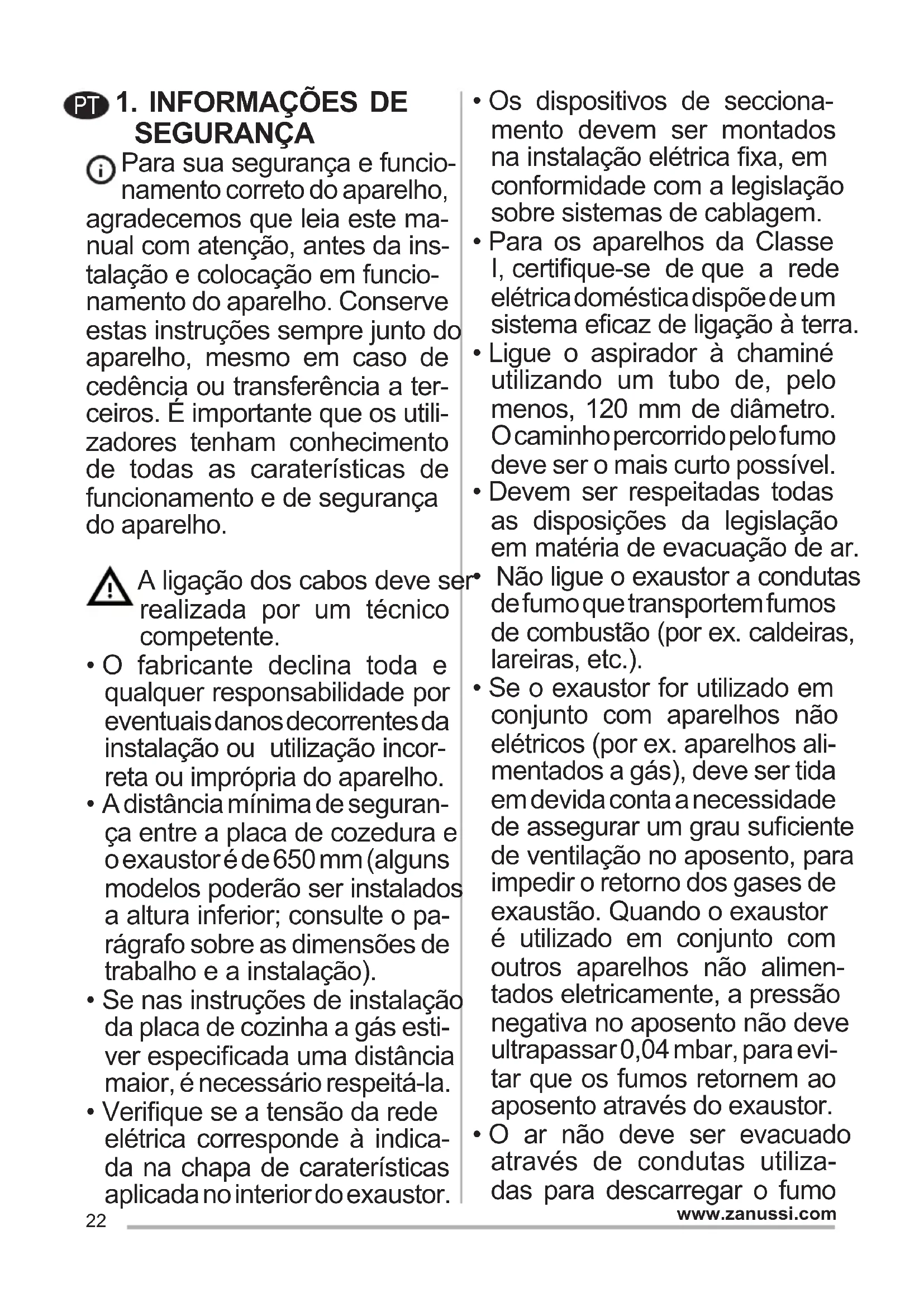

PT 1. INFORMAÇÕES DE SEGURANÇA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou uso incorreto ou impróprio do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas realizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em referência às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

• Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa...).
• Não cozinhe alimentos flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou

superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

Vigie as crianças, certificando-se de que não brinquem com o aparelho. - O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado

simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excess

sivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

• Não pode ser lavado e, em média, deverá ser substituído de dois em dois meses.

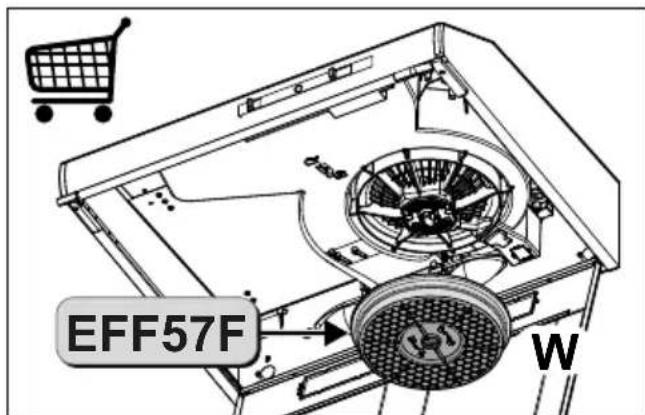

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

4. COMANDOS

L Luzes Liga e

desliga a Iluminação

V Velocidade Determina a velocidade de precisamente:0. Motor Off.1. Velocidade minimama, indicaça para uma troca continua do ar muito silenciosa, se os vapores de cozedura foram poucços.2. Velocidade média, indicaça para a maior parte das condições de uso vista a excellente relaçao entre o débito do ar tratado e o[nível de ruido.3. Velocidade Tmaxima, indicaça para enfeñantar as(Maximas emissções de vapores de cozedura, mesmo durante períodos prolongados.

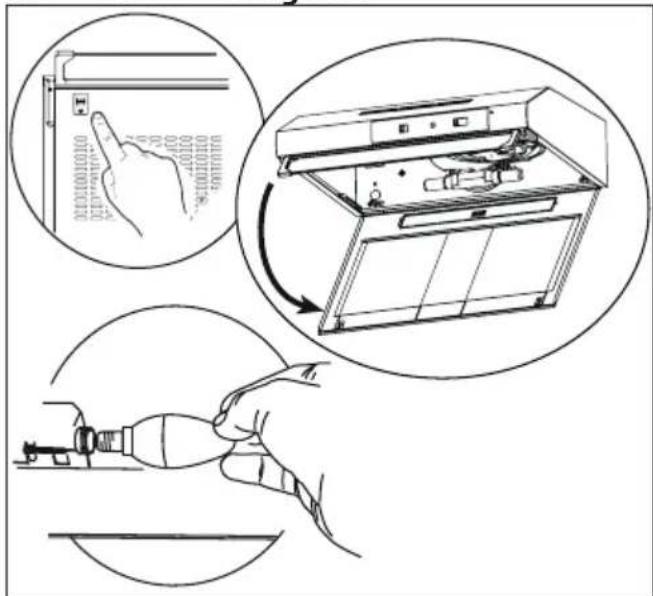

5. ILUMINAÇÃO

Lâmpada	Absorção (W) Ligação	Tensão (V)	Dimensão (mm) Código ILCOS
	4 E14 220-	240 107 x 37	DRBB/F-4-220-240	-E14-35/100
