ZHT531W - Izvadsistēma ZANUSSI - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Zanussi
Modelis	ZHT531W
Barošanas spriegums	220-240 V
Frekvence	50 Hz
Aizsardzības klase	I klase
Gaisa izvada diametrs	vismaz 120 mm
Minimālais drošības attālums līdz plīts virsmai	650 mm
Apgaismojums	LED spuldze 4 W, E14 pamatne
Ātrumu skaits	3 (ātrumi 1, 2, 3)
Vadības veids	Spiedpogas
Tauku filtrs	Mazgājams metāla
Ogles filtrs	Nav mazgājams, jāmaina ik pēc 4 mēnešiem
Izvades režīms	Ārējā izvade vai recirkulācija (ar ogles filtru)
Materiāls	Nerūsējošais tērauds (aptuvens)
Lietošana	Mājsaimniecībā, iekštelpās
Garantija	2 gadi
Uzstādīšana	Piestiprināšana pie sienas, elektriskais pieslēgums jāveic profesionālim

Bieži uzdotie jautājumi - ZHT531W ZANUSSI

Kāds ir minimālais ZHT531W tvaika nosūcēja uzstādīšanas augstums?

Minimālais drošības attālums starp plīts virsmu un nosūcēju ir 650 mm. Ievērojiet šo attālumu, lai izvairītos no ugunsgrēka riska.

Kā nomainīt tvaika nosūcēja spuldzi?

Vispirms atvienojiet barošanu. Spuldzes tips ir E14, 4 W. Izņemiet veco spuldzi un ievietojiet jauno. Neskatieties tieši ieslēgtajā gaismā.

Cik bieži man jātīra tauku filtrs?

Metāla tauku filtrs ir jātīra katru mēnesi ar siltu ziepjūdeni vai trauku mazgājamā mašīnā. Netīrs filtrs samazina efektivitāti un rada ugunsgrēka risku.

Kad jāmaina ogles filtrs?

Aktīvās ogles filtrs nav mazgājams. Tas ir jāmaina aptuveni ik pēc 4 mēnešiem vai biežāk, ja lietošana ir intensīva.

Vai es varu izmantot tvaika nosūcēju bez ogles filtra?

Jā, ja pievienojat nosūcēju ārējai izvadei. Recirkulācijas režīmā ogles filtrs ir obligāts, lai attīrītu gaisu.

Ko darīt, ja tvaika nosūcējs vairs nedarbojas?

Vispirms pārbaudiet elektrobarošanu (kontaktdakšu, drošinātāju). Ja vads ir bojāts, lieciet to nomainīt pilnvarotam speciālistam. Sazinieties ar pēcpārdošanas servisu.

Kāds izvada caurules diametrs jāizmanto?

Izmantojiet cauruli ar minimālo diametru 120 mm. Ceļam jābūt pēc iespējas īsākam, lai nodrošinātu efektīvu izvadu.

Vai es varu uzstādīt tvaika nosūcēju virs gāzes plīts?

Jā, bet ievērojiet minimālo attālumu 650 mm vai attālumu, kas norādīts plīts instrukcijā, ja tas ir lielāks. Pārliecinieties, ka telpa ir labi vēdināta.

Kā regulēt tvaika nosūcēja ātrumu?

Izmantojiet vadības pogas: 0 izslēgts, 1 zems lēnai vārīšanai, 2 vidējs parastai lietošanai, 3 augsts spēcīgām smakām vai tvaikiem.

Tvaika nosūcējs rada troksni, vai tas ir normāli?

Jā, zināms trokšņa līmenis ir normāls, īpaši lielā ātrumā. Ja troksnis kļūst pārmērīgs, pārbaudiet, vai filtri ir tīri un vai izvada caurule nav aizsprostota.

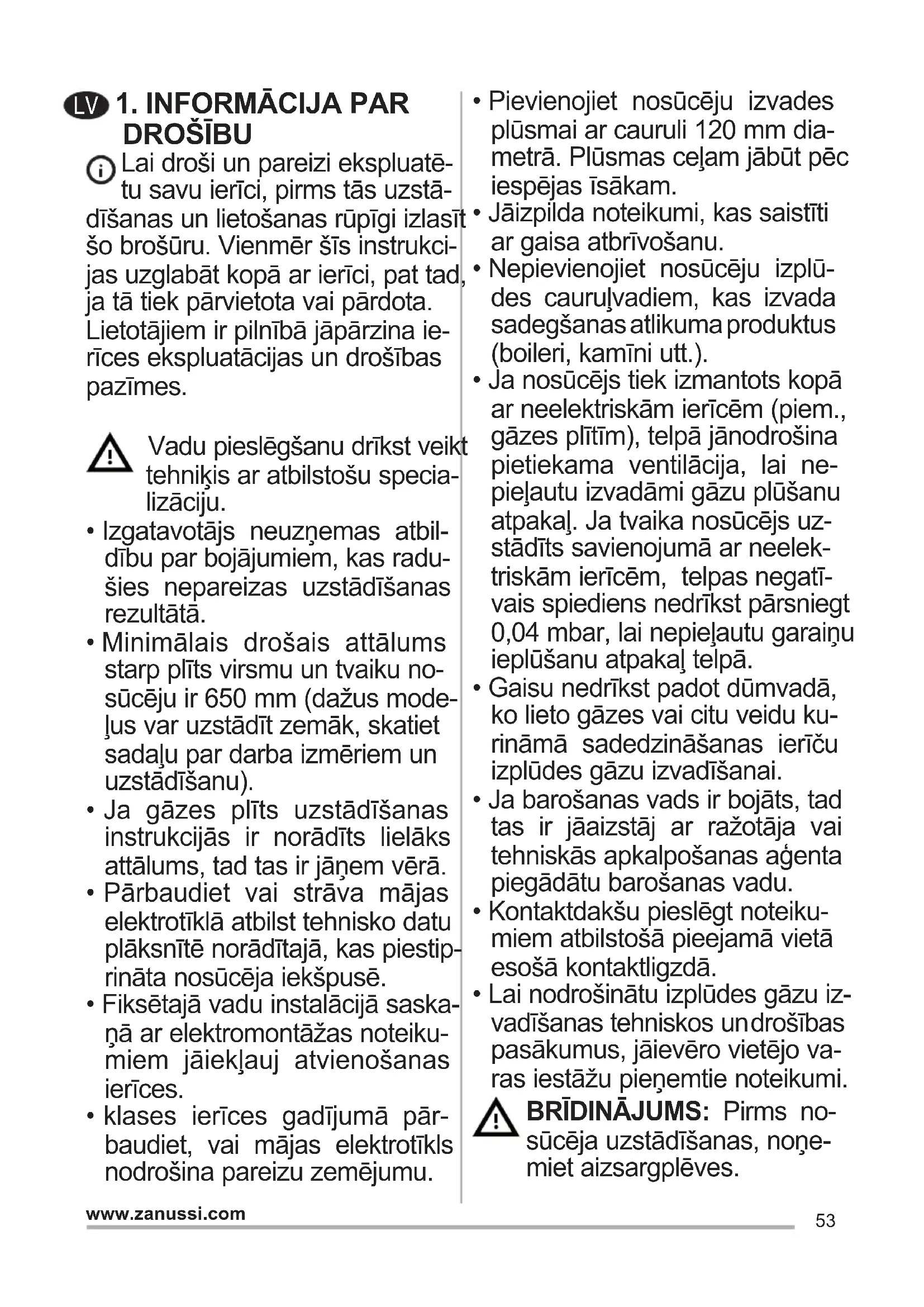

LIETOŠANAS INSTRUKCIJA ZHT531W ZANUSSI

Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasiet šo brošūru. Vienmēr šīs instrukcijas uzglabājiet kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem ir pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju.

• Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā.
• Minimālais drošais attālums starp plīts virsmu un tvaika nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā.
• Pārbaudiet, vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norādītajai, kas piestiprināta nosūcēja iekšpusē. Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces.
• I klases ierīces gadījumā pārbaudiet, vai mājas elektrotīkls nodrošina pareizu zemējumu.
• Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam.
• Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu.
• Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.).
• Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītim), telpa jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmo gāzu plūsmu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu gāzu ieplūšanu atpakaļ telpā. Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu kurināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai.
• Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu.
• Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi.

BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves.

Tvaika nosūcēja atbalstam izmantot tikai skrūves un mazās sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīces uzstādīšana nav ievērota saskaņā ar instrukcijām, tad var rasties elektriskās strāvas trieciena riski. - Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). - Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. - Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tam ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. - Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci. - Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu.

Atklātas detaļas gatavošanas iekārtu izmantošanas laikā var kļūt karstas.

• Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu "Apkope un tīrīšana".
• Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās).
• Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājaties šo produktu.

2. IZMANTOŠANA

Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas. - Nekad nelietot tvaika nosūcēju tādiem mērķiem, kādiem to nav paredzēts lietot. - Nekad zem funkcionējoša tvaika nosūcēja neatstāt lielas atklātas liesmas. - Noregulēt liesmas intensitāti tikai tieši zem pannas, pārliecinoties, ka liesma atrodas arī ārpus pannas malām. Dziļas tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta eļļa var liesmās sadegt.

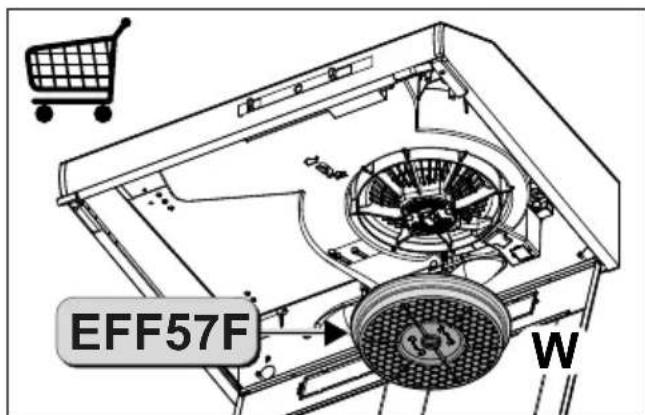

3. APKOPE UN TĪRĪŠANA

To nevar mazgāt vai atjaunot, tas jāmaina apmēram reizi 2 mēnešos vai biežāk, ja tiek izmantots intensīvāk.

Aktīvās ogles filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi (W).

4. VADĪBAS IERĪCES

L	Apgaismojums	Ieslēdʒ un izslēdʒ apgaismojuma sistemu.
V	Atrums lestata	tsūcēja darba ātrumu: 0. Motors izslēgts. 1. Mazes ātrums, tiek izmantots nepātrauktai un klusai gaisa cirkulācija, ja gatavošanas laikā rodas nedaudz izgarojumu. 2. Videjs ātrums, piemērots lielākajai dalaji gadījumu, tas optimāli apstrādā gaisa plūsmu / nerada troksni. 3. Maksimālais ātrums, tiek izmantots specīgai izgarojumu izdalīšanai gatavošanas laikā, tostarp ilglaicīgi.

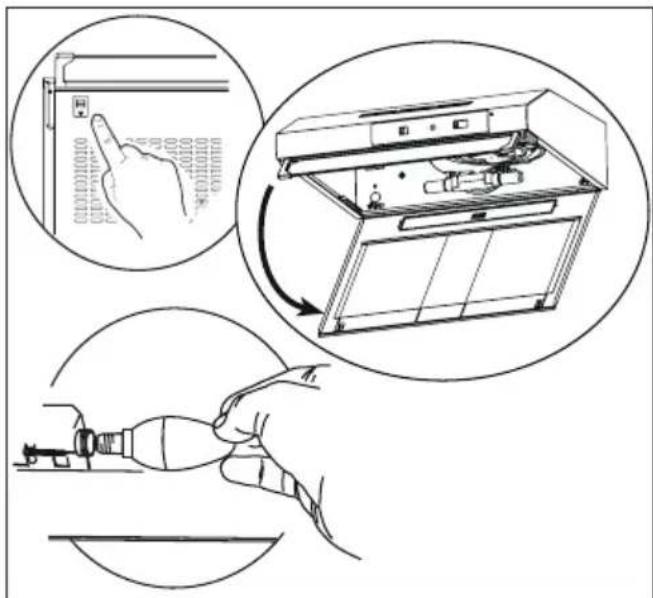

5. APGAISMOJUMS

Lampa	Jauda (W)	Ligzda	Spriegums (V)	Gabarīti (mm)	ILCOS kods
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100

LT 1. SAUGUMO INFORMACIJA
