ZHT531W - Liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Zanussi
Malli	ZHT531W
Syöttöjännite	220-240 V
Taajuus	50 Hz
Suojausluokka	Luokka I
Ilman ulostulon halkaisija	vähintään 120 mm
Turvaetäisyys keittotasoon	650 mm
Valaistus	LED-lamppu 4 W, kanta E14
Nopeuksien määrä	3 (nopeudet 1, 2, 3)
Ohjaustyyppi	Painonapit
Rasvasuodatin	Pestävä metallinen
Hiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein
Poistotapa	Ulkoilman poisto tai kierto (hiilisuodattimella)
Materiaali	Ruostumaton teräs (arvio)
Käyttö	Kotitalous, sisäkäyttö
Takuu	2 vuotta
Asennus	Seinäkiinnitys, sähköliitäntä ammattilaisen toimesta

Usein kysytyt kysymykset - ZHT531W ZANUSSI

Mikä on liesituulettimen ZHT531W asennuksen vähimmäiskorkeus?

Turvaetäisyys keittotason ja liesituulettimen välillä on 650 mm. Noudata tätä etäisyyttä tulipaloriskien välttämiseksi.

Kuinka liesituulettimen lamppu vaihdetaan?

Irrota ensin virta. Lamppu on tyyppiä E14, 4 W. Poista vanha lamppu ja aseta uusi paikalleen. Älä katso suoraan päällä olevaan valoon.

Kuinka usein rasvasuodatin on puhdistettava?

Metallinen rasvasuodatin on puhdistettava joka kuukausi lämpimällä saippuavedellä tai astianpesukoneessa. Likainen suodatin heikentää tehoa ja aiheuttaa tulipaloriskin.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin ei ole pestävä. Se on vaihdettava noin 4 kuukauden välein tai useammin runsaan käytön yhteydessä.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos liität liesituulettimen ulkoilman poistoon. Kierrätystilassa hiilisuodatin on pakollinen ilman puhdistamiseksi.

Mitä tehdä, jos liesituuletin ei enää toimi?

Tarkista ensin sähkönsyöttö (pistorasia, sulake). Jos johto on vaurioitunut, vaihdata se valtuutetulla ammattilaisella. Ota yhteyttä huoltopalveluun.

Mitä poistoputken halkaisijaa tulee käyttää?

Käytä putkea, jonka vähimmäishalkaisija on 120 mm. Reitin tulee olla mahdollisimman lyhyt tehokkaan poiston varmistamiseksi.

Voinko asentaa liesituulettimen kaasulieden yläpuolelle?

Kyllä, mutta noudata vähimmäisetäisyyttä 650 mm tai lieden ohjeissa mainittua etäisyyttä, jos se on suurempi. Varmista, että huone on hyvin tuuletettu.

Kuinka liesituulettimen nopeus säädetään?

Käytä ohjauspainikkeita: 0 pysäytys, 1 matala hellävaraiseen kypsennykseen, 2 keskinen normaalikäyttöön, 3 korkea voimakkaille hajuille tai höyryille.

Liesituuletin pitää ääntä, onko se normaalia?

Kyllä, tietty äänitaso on normaali, erityisesti suurella nopeudella. Jos ääni muuttuu liialliseksi, tarkista, että suodattimet ovat puhtaat eikä putki ole tukossa.

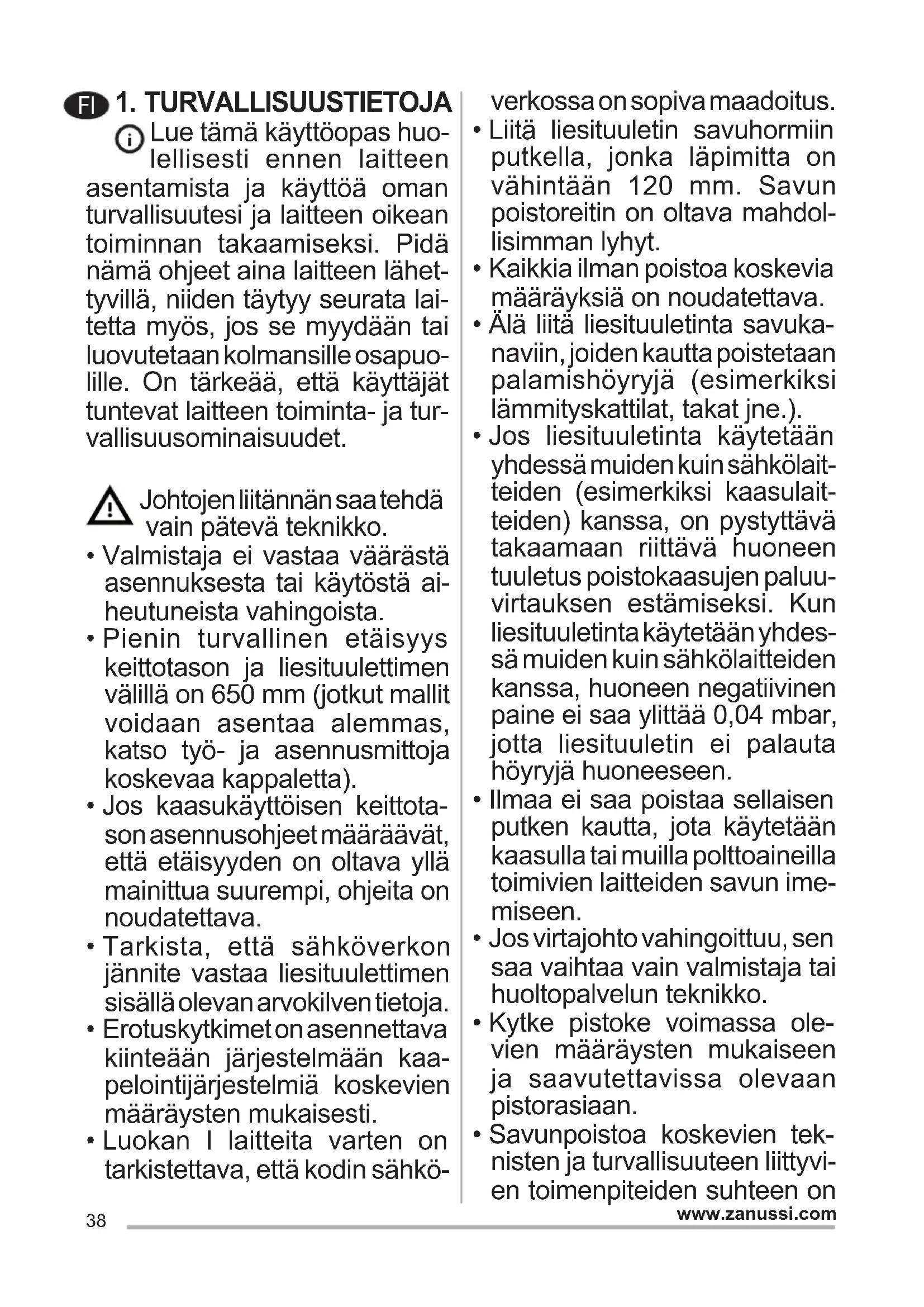

KÄYTTÖOHJE ZHT531W ZANUSSI

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen läheisyydessä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännät saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkin on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähkö

verkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on

Noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista. Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara. - Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi...). - Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon. - Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa. - Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella. Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää

kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus, kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka puhaltavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, ettei tuotetta saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla. Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta. Rasvakeitintä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

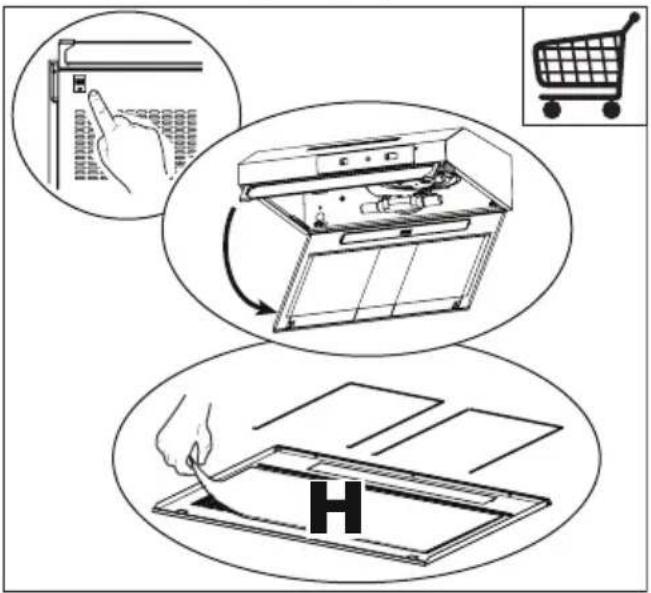

-H Ei voida pestä eikä uudistaa, vaihdetaan noin 2 käyttökuukauden välein tai useammin, jos liesituuletinta käytetään hyvin paljon

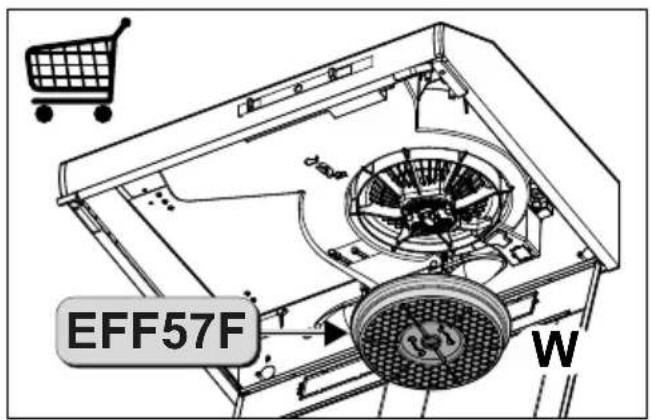

Aktiivihiilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

4. KYTKIMET

L Valot	Sytyttaa ja sammuttaa valaistuksen.
V Nopeus Määrä käytönopeuden:0. Moottori Off.1 Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon silloin kun käryä on vähän.2 Keskitason nopeus, soveltuu käsitellyn ilman määrän ja melutason erinomaisen suhteen ansiosta useimiin käytöolosuhteisiin.3 Korkein nopeus, SOPII suuren ruoanlaitosta syntyvän käryn määrän poistamiseen, myös pitempiaikaiseen käytöön.

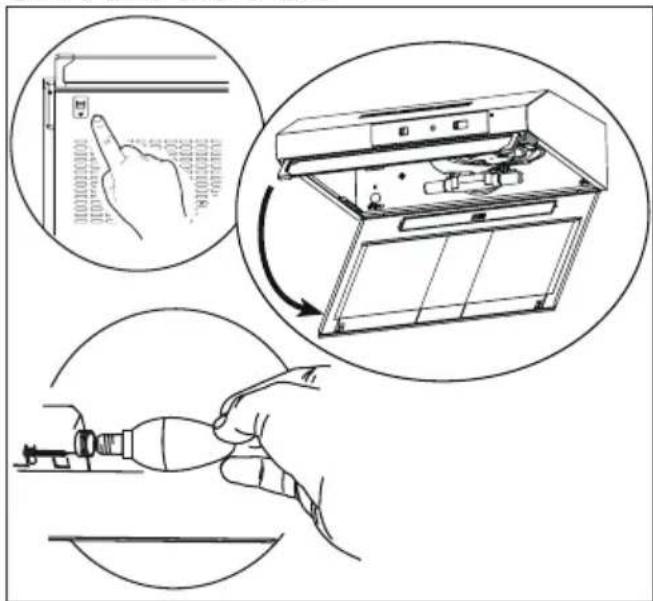

5. VALAISTUS

Lamppu	Ottoteho (W) Kanta Jännite (V) Koko (mm) ILCOS-koodi
	4 E14 220-240 107 x 37	DRBB/F-4-220-240	-E14-35/100
