Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZHT531W
Tensione di alimentazione	220-240 V
Frequenza	50 Hz
Classe di protezione	Classe I
Diametro di uscita aria	120 mm minimo
Distanza minima di sicurezza dal piano di cottura	650 mm
Illuminazione	Lampadina LED 4 W, attacco E14
Numero di velocità	3 (velocità 1, 2, 3)
Tipo di comando	Pulsanti
Filtro antigrasso	Metallico lavabile
Filtro carbone	Non lavabile, da sostituire ogni 4 mesi
Modalità di evacuazione	Evacuazione esterna o ricircolo (con filtro carbone)
Materiale	Acciaio inossidabile (stima)
Utilizzo	Domestico, interno
Garanzia	2 anni
Installazione	Fissaggio a parete, collegamento elettrico da professionista

Domande frequenti - ZHT531W ZANUSSI

Qual è l'altezza minima di installazione della cappa ZHT531W?

La distanza di sicurezza minima tra il piano di cottura e la cappa è di 650 mm. Rispettare questa distanza per evitare rischi di incendio.

Come sostituire la lampadina della cappa?

Scollegare prima l'alimentazione. La lampadina è di tipo E14, 4 W. Rimuovere la vecchia lampadina e inserire quella nuova. Non guardare direttamente la luce accesa.

Con quale frequenza devo pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito ogni mese con acqua calda e sapone o in lavastoviglie. Un filtro sporco riduce l'efficienza e presenta rischio di incendio.

Quando bisogna sostituire il filtro carbone?

Il filtro carbone attivo non è lavabile. Deve essere sostituito ogni 4 mesi circa, o più spesso in caso di utilizzo intensivo.

Posso usare la cappa senza filtro carbone?

Sì, se si collega la cappa a un'evacuazione esterna. In modalità ricircolo, il filtro carbone è obbligatorio per purificare l'aria.

Cosa fare se la cappa non funziona più?

Controllare prima l'alimentazione elettrica (presa, fusibile). Se il cavo è danneggiato, farlo sostituire da un professionista autorizzato. Contattare il servizio post-vendita.

Quale diametro del condotto di evacuazione utilizzare?

Utilizzare un condotto di diametro minimo di 120 mm. Il percorso deve essere il più breve possibile per un'evacuazione efficace.

Posso installare la cappa sopra un piano cottura a gas?

Sì, ma rispettare la distanza minima di 650 mm o la distanza indicata nelle istruzioni della cucina se superiore. Assicurarsi che l'ambiente sia ben ventilato.

Come regolare la velocità della cappa?

Usare i pulsanti di comando: 0 fermo, 1 bassa per cottura dolce, 2 media per uso normale, 3 alta per odori forti o vapore.

La cappa fa rumore, è normale?

Sì, un certo livello di rumore è normale, specialmente ad alta velocità. Se il rumore diventa eccessivo, verificare che i filtri siano puliti e che il condotto non sia ostruito.

MANUALE UTENTE ZHT531W ZANUSSI

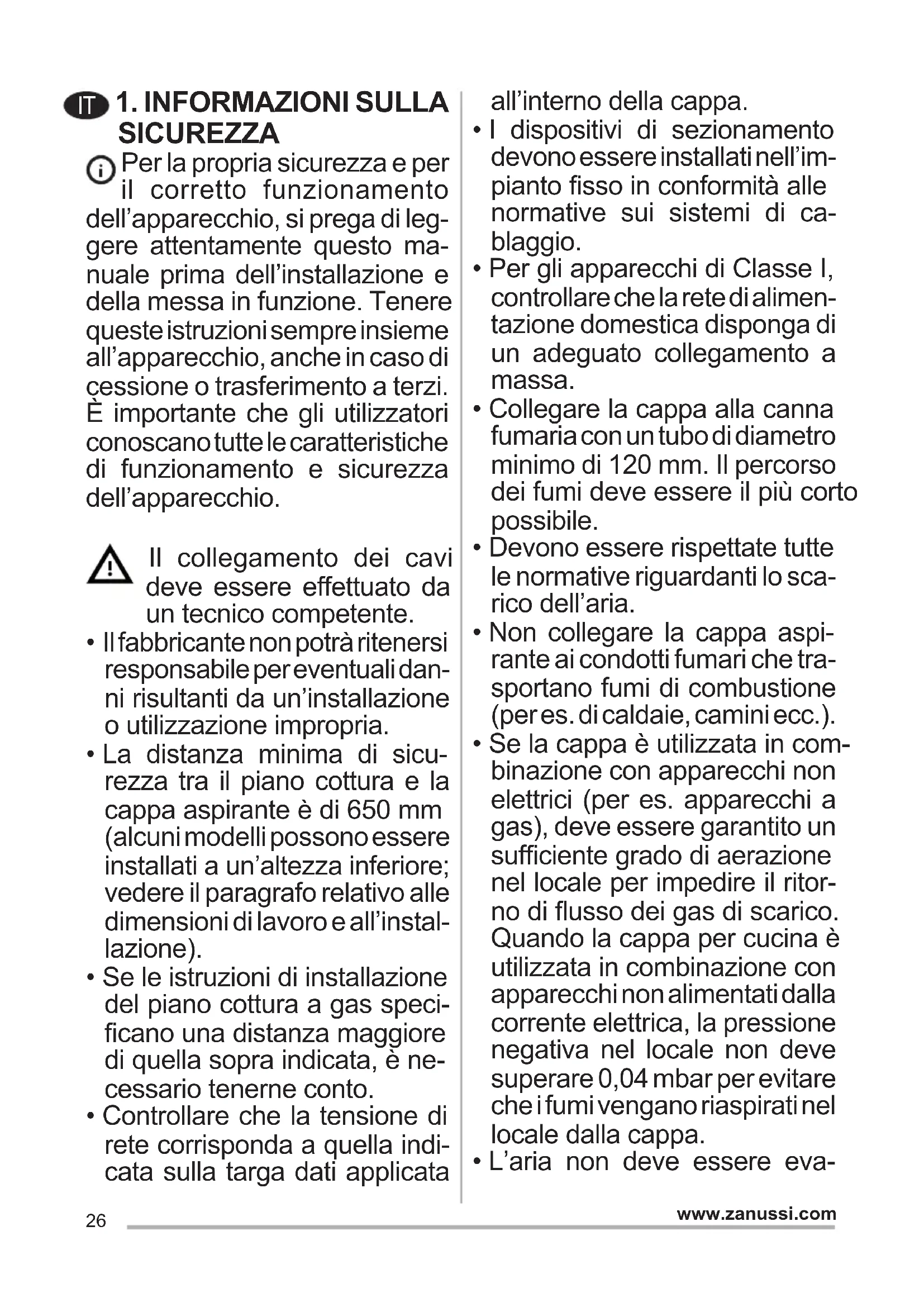

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente. - Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria. - La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione). - Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto. - Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. L'aria non deve essere eva

cuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento...). - Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio. - Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliate e istruite su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad ap

parecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori della cucina. Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata. Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

• Non è lavabile e non è rigenerabile, va sostituito ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

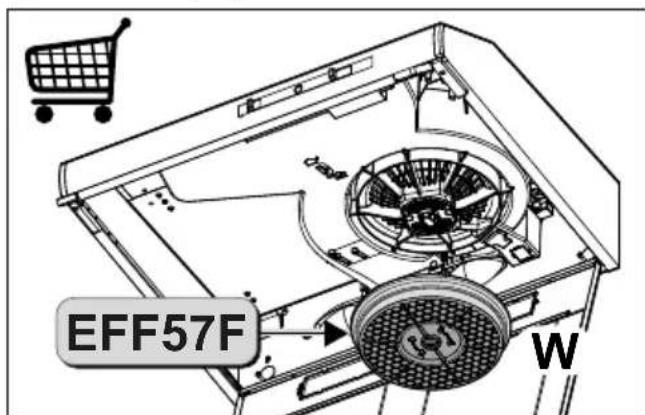

• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

4. COMANDI

L Luci

Accende e spegne l'Impianto di Illuminazione.

V Velocità Dete mina la velocità di esercizio:0. Motore Off.1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso,in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

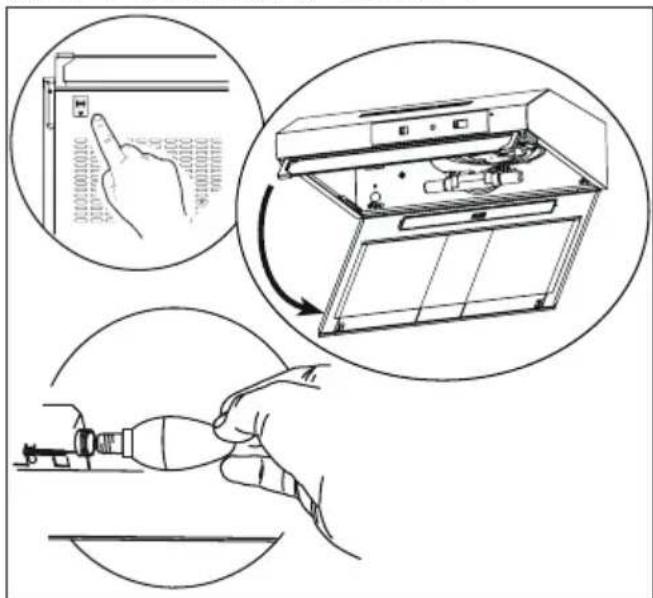

5. ILLUMINAZIONE

Lampada	Assorbimento (W) Attacco Voltaggio (V)			Dimensione (mm)	Codice ILCOS
	4 E14 220-	240 107 x 37	DRBB/F-4-220-240	-E14-35/100
