BRUKSANVISNING GCPC 1335 I TC EINHELL

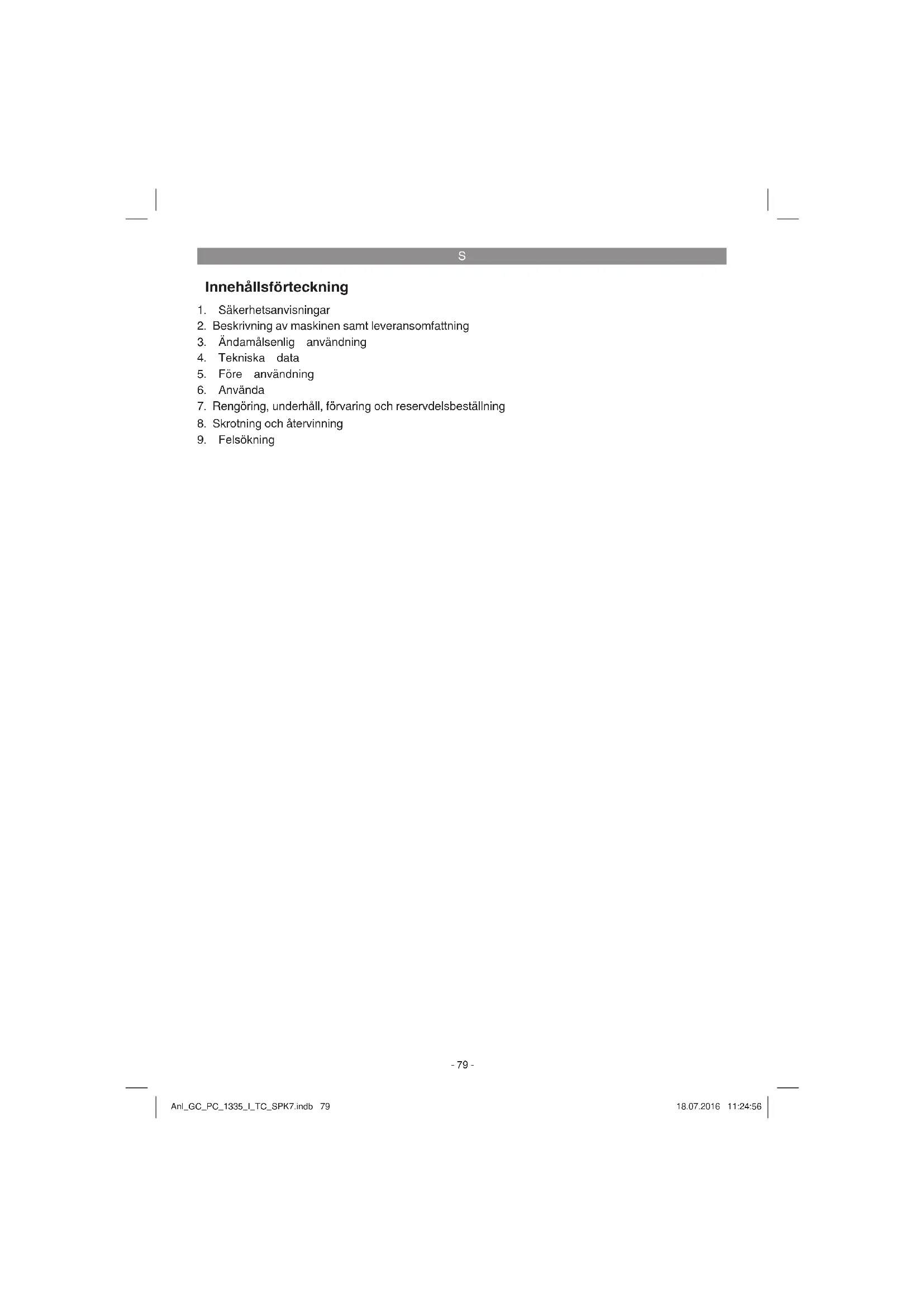

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

7. Rengöring, underhåll, förvaring och reservdelsbeställning

8. Skrotning och återvinning

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-21)

20. Fästhjul för svärd

Säkerhetsfunktioner (bild 1a/1b) 3 SÅGKEDJA MED LÅG REKYL hjälper dig att minska och bättre fånga upp rekylkrafterna med särskilt utvecklade säkerhetsanordnin- gar. 6 KEDJEBROMSSPAK / HANDSKYDD skyd- dar operatörens vänstra hand om denne skul- le tappa greppet från det främre handtaget när sågen är igång. KEDJEBROMSEN är en säkerhetsfunktion för att minska skador på grund av rekyl genom att en sågkedja som körs stannas inom millisekunder. Den aktiver- as av en KEDJEBROMSSPAK. 10 PÅ/AV-BRYTAREN stoppar genast motorn när den stängs av. Stoppbrytaren måste sät- tas till PÅ för att starta motorn (på nytt). 12 GASSPAKSSPÄRREN förhindrar att motorn accelerar tillfälligt. Gasspaken kan endast tryckas ned när gasspaksspärren trycks ned. 18 BLOCKERING FÖR KEDJAN minskar skade- risken om sågkedjan skulle gå av eller glida av när motorn är igång. Kedjefångaren ska fånga en kedja som slår kring sig. Anvisning: Bekanta dig med sågen och dess delar.

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Anl_GC_PC_1335_I_TC_SPK7.indb 80Anl_GC_PC_1335_I_TC_SPK7.indb 80 18.07.2016 11:24:5618.07.2016 11:24:56S

Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är endast avsedd för att såga i trä. Trädfällning får endast göras med motsvarande utbildning. Tillverkaren ansvarar inte för skador på grund av icke-bestämmelseenlig eller felaktig användning. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Se upp! Restfaror Även om du använder denna maskin enligt fö- reskrifterna kvarstår alltid restfaror. Följande faror kan uppstå i och med maskinens konstruktion och utförande:

1. Skärskador vid kontakt med den oskyddade

respektive roterande sågkedjan.

2. Skärskador vid rekyl eller andra oönskade

rörelser i styrskenan.

3. Skador på grund av frånslängda delar av såg-

4. Skador på grund av frånslängda delar av

5. Hörselskador om inget föreskrivet hörsels-

6. Andningsproblem på grund av inandning av

skadliga gaser och hudskador på grund av kontakt med bensin.

Högsta varvtal med skärbeslag .........11000 min

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Fara: Starta motorn först efter att sågen monte- rats klart. Se upp: Bär alltid skyddshandskar vid hantering av kedjan.

För att säkerställa att svärdet och kedjan förses med olja, ANVÄND ENDAST ORIGINALSVÄRD. Smörjningshålet (bild 2 / pos. A) måste vara fritt från föroreningar och avlagringar.

1. Kontrollera att kedjebromsspaken har dragits

tillbaka till läge URKOPPLAD (bild 3A).

2. Ta bort fästhjulet för svärdet (20). Ta av skyd-

RIKTNING tills TAPPEN (E) (utskjutande spets) befi nner sig vid slutet av skjutsträckan i riktning mot kopplingsvalsen och kugghjulet (bild 3B/3C).

4. Lägg svärdets skårade ände över svärdbul-

tarna (F). Justera in svärdet så att JUSTER- TAPPEN passar in i hålet (G) i svärdet (bild 3C/3D).

5.2 Montera Sågkedjan

1. Lägg ut kedjan i en ögla så att snittkanterna

(A) är riktade I MEDSOLS RIKTNING runt om öglan (bild 4A).

2. Skjut kedjan runt om kugghjulet (B) bakom

kopplingen (C). Tänk på att länkarna måste ha lagts in mellant (bild 4B).

3. För in drivlänkarna i spåret (D) och runt om

svärdets ände (bild 4B). Märk! Eventuellt hänger sågkedjan ned en aning på undersidan av svärdet. Detta är dock normalt.

4. Dra svärdet framåt tills kedjan ligger emot.

Kontrollera att alla drivlänkarna ligger i svär- dets spår.

5. Montera kopplingsskyddet (bild 5) och vrid

fästhjulet (20) medsols för att det ska fästas. Tänk på att kedjan inte får glida av svärdet. Dra åt fästhjulet för hand och följ instruktio- nerna för att ställa in kedjespänningen som anges i avsnittet STÄLLA IN KEDJESPÄN- NINGEN.

5.3 Ställa in kedjespänningen

Det är mycket viktigt att sågkedjan har rätt spän- ning. Kontrollera detta före start och under alla sågningsarbeten. Om du tar tid på dig och ställer in sågkedjan idealt, kommer dina sågresultat att bli bättre, samtidigt som kedjans livslängd förlängs. Obs! Bär alltid kraftiga handskar när du hanterar eller ställer in sågkedjan.

1. Håll svärdets spets uppåt och vrid på kedje-

spännhjulet (19) i MEDSOLS RIKTNING för att höja spänningen i kedjan (bild 5). Om du vrider på kedjespännhjulet i MOTSOLS RIKT- NING, kommer kedjans spänning att avta. Kontrollera att kedjan har lagts runt om hela svärdet (bild 6).

2. Efter justeringen, medan svärdets spets

fortfarande pekar uppåt, måste du dra åt fästhjulet till svärdet (20) hårt. Kedjan har rätt spänning när den ligger tätt emot svärdet och kan dras runt hela svärdet med handen. Märk: Om det går trögt att dra kedjan runt svär- det, eller om kedjan är blockerad, är detta ett tecken på att kedjan är för hårt spänd. Utför då följande mindre inställningar:

1. Lossa på fästhjulet till svärdet (20) med ett

halvt varv. Lossa på kedjespänningen genom att långsamt vrida kedjespännhjulet (19) i MOTSOLS RIKTNING. Dra kedjan fram och tillbaka på svärdet. Gör detta tills kedjan kan dras utan att den klämmer fast, men ändå lig- ger tätt emot svärdet. Höj spänningen genom att vrida kedjespännhjulet i MEDSOLS RIKT- NING.

2. När sågkedjan har spänts in rätt, håll svärdets

spets uppåt och dra sedan åt fästhjulet (20). Märk! Eftersom en ny sågkedja tänjs ut, måste du justera in den på nytt efter ca fem sågningar. Detta är normalt vid nya kedjor och intervallet för framtida inställningar blir därefter allt större. Märk! Om sågkedjan sitter FÖR LÖST eller FÖR HÅRT, kommer drivhjulet, svärdet, kedjan och vevaxellagret att slitas fortare. I bild 6 visas rätt spänning A (kallt skick) och B (varmt skick). I bild C visas en sågkedja som är alltför lös. Anl_GC_PC_1335_I_TC_SPK7.indb 82Anl_GC_PC_1335_I_TC_SPK7.indb 82 18.07.2016 11:24:5618.07.2016 11:24:56S

5.4 Bränsle och olja

Bränsle För optimalt resultat, använd normalt blyfritt bränsle blandat med speciell 2-taktsolja. Bränsleblandning Blanda bränslet med 2-taktsolja i en lämplig behållare. Skaka behållaren för att blanda allt noggrannt. Anvisning: Använd aldrig ren bensin för denna såg. Motorn skadas på grund av detta och du förlorar garantianspråk på denna produkt. Använd ingen bränsleblandning som lagrats längre än 90 dagar. Anvisning: Särskild 2-taktsolja för luftkylda 2-taktsmotorer med ett blandförhållande på 1:40 måste användas. Använd ingen 2-taktsoljepro- dukt med ett blandförhållande på 1:100. Otillräck- lig smörjning skadar motorn och du förlorar i så fall garantianspråk på motorn. Rekommenderade drivmedel En del vanliga bensintyper har blandats upp med tillsatser såsom alkohol- eller eterföreningar för att leva upp till normerna för rena avgaser. Motorn går tillfredsställande med alla bensintyper som syftar till egendrift, även bensintyper som anrikats med syre. Använd helst blyfri regularbensin. Smörjning av kedja och styrskena Varje gång bränsletanken fylls på med bensin måste även kedjeoljetanken fyllas på. Det rekom- menderas att använda vanlig kedjeolja till detta. Motorolja och bensin sågkedja Blandning 1:40 Endast olja Kontroller före motorstart Fara: Starta eller använd aldrig sågen om skenan och kedjan inte monterats korrekt.

1. Fyll bränsletanken (21) med rätt bränsleb-

Efter att kedje- och oljetank fyllts på, dra åt tanklo- cken för hand. Använd inget verktyg till detta.

Före användning, kontrollera maskinen efter eventuella skador och använd den inte om skador fi nns. Maskinen får endast startas med aktiverad kedjebroms. Kedjebromsen är aktiverad när bromsspaken (6) tryckts framåt. Förklaring av funktionssättet, se – Kontrollera kedjebromsen - statisk provning.

Kedjesågen är försedd med en kedjebroms vilken minskar skaderisken på grund av rekylfara. Brom- sen akviteras när tryck utövas på handskyddet (6). Till exempel när operatörens hand slår mot handskyddet (6) vid rekyl. När bromsen aktiveras stannar kedjan (3) abrupt. Varning: Kedjebromsen syftar viserligen till att minska skaderisken på grund av rekyl; den kan dock inte erbjuda något rimligt skydd om sågen används vårdslöst. Kontrollera regelbundet om kedjebromsen fungerar ordentligt. Testa kedje- bromsen före första snittet, efter upprepad såg- ning, efter underhållsarbeten och när kedjesågen utsatts för starka stötar eller om den tappats.

6.1.1 Kontrollera kedjebromsen (bild 5A/5B/6)

Statisk provning (vid avstängd motor) Deaktiverad kedjebroms (kedjan (3) kan förskjutas fritt)

1. Dra det främre handskyddet (6) i riktning mot

det främre handtaget (7). Det främre hands- kyddet (6) måste haka fast så att det hörs. (Bild 5A)

2. Kedjan (3) måste kunna förskjutas på

Aktiverad kedjebroms (kedjan (3) är blocke- rad)

1. Dra det främre handskyddet (6) i riktning mot

styrskenan (2). Det främre handskyddet (6) måste haka fast så att det hörs. (Bild 5B)

2. Kedjan (3) får inte kunna förskjutas på

styrskenan (2). Anvisning: Det främre handskyddet (6) bör haka fast i båda lägena. Om du märker ett starkt motstånd eller om det främre handskyddet (6) inte hakar fast, använd inte sågen. Lämna in den för reparation hos auktoriserad kundtjänst. Dynamisk provning (motorn startas)

1. Ställ sågen på en hård och jämn yta.

2. Håll ett fast grepp om det främre handtaget

(7) med vänster hand.

3. Starta kedjesågen enligt startanvisningen. (se

handskyddet (6) i riktning mot det främre handtaget (7)). (Bild 5A)

6. Efter en kort uppvärmningsfas, ge full gas.

Dra med vänster hands handrygg det främre handskyddet (6) i riktning mot styrskenan (2). Därigenom aktiveras kedjebromsen. (Bild 6) Fara: Aktivera kedjebromsen långsamt och om- sorgsfullt. Håll fast sågen med båda händerna och se till att ha ett ordentligt grepp. Sågen får inte vidröra några föremål.

7. Kedjan (3) måste stanna abrupt. Släpp ge-

nast gasspaken (11) när kedjan (3) står stilla. Fara: Om kedjan (3) inte stannar, stäng av motorn och lämna in sågen för reparation hos auktori- serad kundtjänst.

6.1.2 Kontrollera kopplingen

Utför regelbundna funktionskontroller av kopp- lingen Kontrollera kopplingen före första snittet, efter upprepad sågning, efter underhållsarbeten och när kedjesågen utsatts för starka stötar eller om den tappats.

1. Starta kedjesågen enligt startanvisningen. (se

2. Manövrera snabbt gasspaken (11) och släpp

den igen för att säkerställa att strypventilens låsning släppt och motorn går på tomgång.

3. Kedjan (3) måste stanna i tomgång.

Kopplingen är konstruerad så att kedjan inte får röra sig när tomgångsvarvtalet höjs med 1,25 gånger. Fara: Om kedjan (3) inte stannar, stäng av motorn och lämna in sågen för reparation hos auktori- serad kundtjänst. Fara: Aktivera alltid kedjebromsen (6) innan du startar motorn.

6.2 Kallstart (7A-7D)

Fyll tanken med en rimlig mängd bensin/olje- blandning. (Se punkt 5.3)

1. Ställ maskinen på en hård och jämn yta.

2. Sätt på/av-brytaren (10) till ”I”. (Bild 7A)

3. Tryck 10x på bränslepumpen (primer) (bild 6/

Anvisning: Genom att manövrera choke-spaken IxI I I (13) öppnas även strypventilen och låses i detta läge. Detta leder till att tomgångsvarvtalet höjs, sågen startar snabbare.

5. Håll fast maskinen väl och dra ut starthandta-

get (9) till första motståndet. Dra nu snabbt 3x i starthandtaget (9). (Bild 7C/7D)

6. Tryck in choke-spaken (13).

7. Håll fast maskinen väl och dra ut starthand-

taget (9) till första motståndet. Dra nu snabbt fl era gånger i starthandtaget (9) tills motorn startar. (Bild 7D) Anvisning: Låt inte starthandtaget (9) slunga tillbaka. Detta kan leda till skador. Om motorn har startats, låt maskinen gå varm i ca 10 sekunder. Varning: På grund av den lätt öppnade strypven- tilen börjar skärverktyget arbeta när motorn är startad. Manövrera snabbt gasspaken (11). Stryp- ventilens låsning släpps och motorn går tillbaka i tomgång. (Bild 7C)

8. Om maskinen ändå inte startar efter 8 drag,

upprepa steg 1-7. Att observera: Om motorn inte heller startar efter fl era försök, läs avsnittet ”Felsökning på motorn”. Att observera: Dra starthandtagets snöre jämt rakt utåt. Om den dras ut i vinkel uppstår friktion på öglan. Genom denna friktion skavas snöret och nöts snabbare ned. Håll kvar i starthandtaget när snöret dras tillbaka. Låt aldrig starthandtaget Anl_GC_PC_1335_I_TC_SPK7.indb 84Anl_GC_PC_1335_I_TC_SPK7.indb 84 18.07.2016 11:24:5618.07.2016 11:24:56S

studsa tillbaka från det utdragna läget.

1. Ställ maskinen på en hård och jämn yta.

2. Sätt på/av-brytaren (10) till ”I”. (Bild 7A)

3. Håll fast maskinen väl och dra ut starthand-

taget (9) till första motståndet. Dra nu snabbt fl era gånger i starthandtaget (9) tills motorn startar. Maskinen bör starta efter 1-2 drag. Om maskinen ändå inte startar efter 6 drag, upprepa steg 1-7 under 6.2. (Bild 7D)

1. Släpp gasreglaget och vänta tills motorn stan-

2. Skjut STOPP-knappen nedåt för att stoppa

motorn. Märk! För att stoppa motorn i nödfall, aktivera kedjebromsen och ställ strömbrytaren på “Stop (0)”.

6.5 Allmänna instruktioner för sågning

Fara! Du får endast fälla träd om du har fått lämp- lig utbildning! Fälling

Fällning betyder att du sågar ned ett träd. Mindre träd med en diameter på 15-18 cm kan du normalt sett såga med ett snitt. Vid större träd måste du göra riktskär. Ett riktskär bestämmer trädets fällriktning.

Varning! Innan du börjar såga ska du ha pla- nerat in och frilagt en reträttväg (A). Reträttvä- gen ska gå bakåt och diagonalt bort från den förväntade fällriktningen, se beskrivningen i bild 8.

Varning! Om ett träd ska fällas på en slänt, måste motorsågsanvändaren stå på den övre delen av slänten, eftersom trädet troligtvis kommer att rulla eller glida nerför slänten efter att det har fällts.

Fällriktningen (B) bestäms av riktskäret. Innan du börjar såga, beakta större grenar och trä- dets naturliga lutning, för att kunna uppskatta trädets fallsträcka. (bild 8)

Fäll inga träd om vinden är stark eller omväx- lande, eller om det finns risk för att egendom kan komma till skada. Hör efter med en expert som är utbildad för trädfällning. Fäll inga träd om det finns risk för att de faller på ledningar, och informera myndigheten som är ansvarig för ledningen innan du fäller trädet. Allmänna riktlinjer för trädfällining (bild 9) I normalfall består fällningen av två snitt: Fällskär (C) och riktskär (D).

Börja med det övre belägna riktskäret (C) mittemot trädets fällsida (E). Se till att snittet inte går för långt in i trädstammen.Skåran (C) ska vara så djup att ett tillräckligt brett och starkt gångjärn (F) skapas. Dessutom måste riktskäret vara tillräckligt brett för att fällningen av trädet ska kunna kontrolleras så länge som möjligt.

Gå aldrig framför trädet om riktskäret har sågats in. Såga fällskäret (C) på trädets andra sida med klossens undersida ca 3-5 cm un- der riktskärets (D) kant. Såga aldrig igenom trädstammen helt. Låt alltid ett gångjärn sitta kvar. Detta gångjärn ser till att trädet står kvar. Om du sågar igenom stammen helt, kan du inte längre kontrollera trädets fällriktning. Sätt in en kil eller ett brytjärn i snittet innan trädet blir instabilt och börjar svaja. Det finns då risk för att motorsågens svärd fastnar om du har bedömt fällriktningen felaktigt. Se till att inga åskådare finns i närheten av trädet så länge det står och du inte har puttat omkull det.

Innan du gör det slutgiltiga snittet, kontrollera att inga åskådare, djur eller andra hinder finns i fällriktningen. Fällskär

Använd trä- eller plastkilar (A) för att förhindra att svärdet eller kedjan (B) kläms fast i såg- ningen. Kilar används även till att kontrollera fällningen (bild 10).

Om trädets diameter är större än svärdets längd, måste du göra två skär enligt beskriv- ningen (bild 11).

När fällskäret närmar sig gångjärnet, börjar trädet att falla. Så snart trädet börjar falla måste du dra ut sågen ur stammen, stanna motorn, lägga ned motorsågen och lämna platsen längs reträttvägen (bild 8). Ta bort grenar

Ta bort grenarna när trädet har fällts. Ta inte bort större grenar (A) förrän stammen har kapats till avsedda längder (bild 12). Grenar som står under spänning måste sågas unde- rifrån så att kedjesågen inte kläms fast.

Kapa den liggande trädstammen till önskade längder. Se till att du står stabilt och stå alltid ovanför stammen om den ligger på en slänt. Om möjligt ska stammen stöttas upp så att änden som ska sågas av inte ligger direkt på marken. Om stammens båda ändar stöttas upp och du måste såga i mitten, måste du göra ett halvt snitt genom stammen från ovansidan, och därefter ett halvt snitt från undersidan och uppåt. Detta förhindrar att svärdet och kedjan kläms fast i stammen. När du kapar stammen, se till att kedjan inte skär ned i marken, eftersom detta mycket snabbt leder till att kedjan blir trubbig. Stå alltid upptill på slänten när du kapar.

1. Hela stammen stöttas upp: Såga från

ovansidan och se till att kedjan inte skär ned i marken (bild 13A).

2. Stammen stöttas upp vid ena änden:

Såga först 1/3 av stammens diameter från undersidan och uppåt för att undvika splitter- bildning. Såga därefter uppifrån fram till första snittet för att förhindra att kedjan kläms fast (bild 13B).

3. Stammen stöttas upp vid båda ändar-

na: Såga först 1/3 av stammens diameter från ovansidan och nedåt för att undvika splitter- bildning. Såga därefter nedifrån fram till första snittet för att förhindra att kedjan kläms fast (bild 13C).

Den bästa metoden för att kapa en trädstam är med hjälp av en sågbock. Om detta inte är möjligt bör du lyfta upp stammen i grenarna eller med stödblock och därefter sätta ned den på ett stöd. Kontrollera att stammen som ska sågas ligger säkert. Kapa stammen på sågebocken (bild 14) För din egen säkerhet och för att underlätta såg- ningen är det viktigt att du står rätt när du kapar stammen. A. Håll fast sågen med båda händerna och för den till höger om din kropp när du utför såg- ningen. B. Håll vänster arm så rak som möjligt. C. Fördela din vikt på båda fötter. Obs! Medan du använder motorsågen måste du alltid se till att sågkedjan och svärdet är tillräckligt inoljade.

7. Rengöring, underhåll, förvaring

och reservdelsbeställning Före alla underhållsarbeten, dra ut tändstiftshyl- san.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Varning: Alla avsedda underhållsarbeten på ked- jesågen som listas i denna anvisning får endast utföras av auktoriserad kundtjänst

Anvisning: Använd aldrig sågen utan luftfi ltret. Damm och smuts dras annars in i motorn och skadar den. Håll luftfi ltret rent! Luftfi ltret måste rengöras resp. bytas var 20:e drifttimme. Rengöring av luftfi ltret (bild 15A/15B)

1. Avlägsna den övre luftfi lterkåpan (14) genom

att avlägsna kåpans fästskruv (A). Kåpan kan då tas av (bild 15A).

2. Lyft upp luftfi ltret (15) (bild 15B).

3. Rengör luftfi ltret. Tvätta fi ltret i rent och varmt

såplut. Låt den lufttorka helt. Anvisning: Det rekommenderas att ha reservfi lter på lager.

4. Sätt i luftfi ltret. Sätt på luftfi lterkåpan (14). Se

till att kåpan sitter exakt. Dra åter åt kåpans fästskruv.

7.2.2 Bränslefi lter (bild 15C)

Anvisning: Använd aldrig sågen utan bränslefi l- tret. Efter respektive 100 drifttimmar måste bräns- lefi ltret rengöras eller, om det är skadat, bytas. Töm bränsletanken helt innan du byter fi ltret.

1. Ta av bränsletanklocket.

2. Böj tillrätta en mjuk metalltråd.

3. Stick in den i bränsletankens öppning och

haka fast bränsleslangen. Dra försiktigt bräns- leslangen till öppningen tills du kan nå den med fi ngrarna. Anvisning: Dra inte ur slangen helt från tanken.

4. Lyft ur fi ltret från tanken.

5. Dra av fi ltret med en vridrörelse och rengör

det. Om fi ltret är skadat, kasta det.

6. Sätt i ett nytt eller rengjort fi lter. Sätt ena än-

den av fi ltret i tanköppningen. Försäkra dig om att fi ltret sitter i det undre tankhörnet. Ruc- ka fi ltret till rätt plats med en lång skruvmejsel.

7. Fyll tanken med ny bränsleblandning. Se

avsnittet BRÄNSLE OCH OLJA. Sätt på tank- locket.

7.2.3 Tändstift (bild 15A/15B)

Anvisning: För att sågmotorn förblir eff ektiv måste tändstiften vara rena och ha rätt elektro- davstånd. Tändstiften måste rengöras resp. bytas var 20:e drifttimme.

1. Sätt på/av-knappen till ”Stop (0)”.

2. Avlägsna luftfi lterkåpan (14) genom att av-

lägsna kåpans fästskruv (A). Kåpan kan då tas av (bild 15A).

3. Avlägsna luftfi ltret (15) (bild 15B).

4. Dra av tändkabeln (C) från tändstiftet genom

att dra och samtidigt vrida (bild 15B).

5. Avlägsna tändstiftet med en tändstiftsnyckel.

6. Rengör tändstiftet med en kopparmetallbors-

te eller sätt i ett nytt.

7.2.4 Förgasarinställning

Förgasaren är förinställd på optimal prestanda. Om efterinställningar krävs, ta sågen till auktori- serad kundtjänst. Anvisning: Du får inte själv göra några inställnin- gar på förgasaren!

Fetta in styrskenans stjärnhjul var 10:e drifttimme. Detta krävs för att din kedjesåg har optimal prestanda. (Bild 16) Rengör smörjningshålet, sätt fast fettpressen (ingår ej i leveransomfattningen) och pumpa in fett i lagret tills det trycks ut på utsidan.

Rengör regelbundet spåret som kedjan löper i och oljeinloppsborrningen med ett rengö- ringsverktyg. (Bild 17A) Detta är viktigt för att garantera att styrskenan och kedjan smörjs optimalt under drift.

Avlägsna grader och vassa kanter på styrskenan (2) genom försiktig filning med en flatfil. (Bild 17B)

Vänd styrskenan (2) var 8:e arbetstimme så att denna nöts jämnt på över- och undersi- dan. Oljehål Oljehål på skenan bör rengöras för att garantera att skenan och kedjan smörjs ordentligt under drift. Anvisning: Oljehålens tillstånd kan lätt kont- rolleras. Om oljehålen är rena sprutar kedjan automatiskt ut olja några sekunder efter att sågen startats. Sågen har ett automatiskt smörjsystem. Automatisk kedjesmörjning Kedjesågen har försetts med ett automatiskt oljesystem med kuggdrift. Den förser skenan och kedjan automatiskt med rätt oljemängd. Så snart motorn accelereras fl yter även oljan snabbare till skenplattan. Kedjesmörjningen har ställts in optimalt från fab- rik. Om efterinställningar krävs, ta sågen till aukto- riserad kundtjänst. På kedjesågens undersida fi nns justerskruven (A) för kedjesmörjningen (bild 21). Vänstervridning ökar kedjesmörjningen, högervridning minskar kedjesmörjningen. För att kontrollera kedjesmörjningen, håll kedjeså- gen med kedjan över ett pappersark och ge full gas i några sekunder. På pappret kan respektive inställd oljemängd kontrolleras. Kontrollera regelbundet om kedjesmörjningen fungerar ordentligt. Testa kedjesmörjningen före första snittet, efter upprepad sågning och alltid efter underhållsarbeten. Smörja kedjan Försäkra dig alltid om att det automatiska oljesys- temet fungerar korrekt. Se till att oljetanken alltid är fylld. Under sågningsarbeten måste skenan och kedjan alltid smörjas ordentligt för att minska friktion vid motskenan. Skenan och kedjan får aldrig vara utan olja. Drivs sågen torrt eller med för lite olja avtar skäreff ek- ten, sågkedjans livslängd minskar, kedjan blir snabbt slö och skenan nöts mycket kraftigt på grund av överhettning. För lite olja känns igen på rökutveckling eller att skenan missfärgas. Anl_GC_PC_1335_I_TC_SPK7.indb 87Anl_GC_PC_1335_I_TC_SPK7.indb 87 18.07.2016 11:24:5718.07.2016 11:24:57S

7.2.6 Underhålla kedjan

Vässa kedjan Anvisning: En vass kedja ger välformade spån. Om kedjan ger upphov till sågspån måste den vässas. För att vässa kedjan krävs specialverktyg som garanterar att knivarna är vässade i rätt vinkel och djup. För oerfarna användare av kedjesågar rekommenderar vi att låta en fackman hos din lokala kundtjänst vässa sågkedjan. Om du tror dig kunna vassa din egna sågkedja, införskaff a spe- cialverktygen hos professionell kundtjänst. Vässa kedjan (bild 18) Vässa kedjan med skyddshandskar och en rund- fi l. Vässa spetsarna endast med utåtriktade rörelser (bild 19) och iaktta värdena enligt bild 18. Efter vässning måste alla skärlänkarna vara lika breda och långa. När skärlänkarna vässats 3-4 gånger måste du kontrollera djupbegränsaren och ev. korta ned denna med en fl atfi l och sedan runda av det främ- re hörnet (bild 20). De främre kanterna rundfi lar du.

7.3 Lagring och transport

Applicera kedjeskyddet (4) före transport och lag- ring av kedjesågen. Anvisning: Packa aldrig ned en kedjesåg i mer än 30 dagar utan att utföra följande steg. Packa ned kedjesågen Om du packar ned en kedjesåg i mer än 30 dagar måste den förberedas för detta. I annat fall förån- gas bränsleresterna i förgasaren och lämnar kvar en gummiaktig bottensats. Detta kan försvåra starten och leda till dyra reparationsarbeten.

1. Ta av bränsletanklocket långsamt för att släp-

pa ut eventuellt tryck från tanken. Töm tanken försiktigt.

2. Starta motorn och låt den gå till sågen stop-

par för att avlägsna bränsle från förgasaren.

3. Låt motorn svalna (ca 5 minuter).

4. Rengör maskinen grundligt.

Anvisning: Packa ned sågen på en torr plats och långt från möjliga antändningskällor, t.ex. ugnar, varmvattenberedare med gas, gastorkare etc Utför idrifttagande efter lagring enligt stycke ”5. Före idrifttagande” Transport

Skydda kedjesågen mot halkning för att und- vika bränsleläckage eller skador.

7.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Anl_GC_PC_1335_I_TC_SPK7.indb 88Anl_GC_PC_1335_I_TC_SPK7.indb 88 18.07.2016 11:24:5718.07.2016 11:24:57S

Problem Möjlig orsak Åtgärder Motorn startar inte eller startar men kör inte vidare. - Fel startförlopp. - För mycket bränsle i förbrännings- kammaren på grund av misslycka- de startförsök. - Felinställd förgasare. - Igensotade tändstift. - Igensatt bränslefi lter. - Iaktta instruktionerna i denna anvis- ning. - Vänta ca 30 minuter tills bränslet i förbränningskammaren har av- dunstat innan du gör ett nytt start- försök. - Låt behörig kundtjänst ställa in för- gasaren. - Rengör eller byt tändstiften/ställ in elektrodavståndet. - Byt bränslefi ltret. Motorn startar men går inte med full eff ekt. - Fel spakläge vid choken. - Nedsmutsat luftfi lter - Felinställd förgasarblandning. - Sätt spaken i rätt läge. - Avlägsna fi ltret, rengör och sätt till- baka. - Låt behörig kundtjänst ställa in för- gasaren. Motorn hackar. - Felaktigt inställd förgasarblandning. - Låt behörig kundtjänst ställa in för- gasaren. Ingen eff ekt vid be- lastning - Felaktigt inställt tändstift. - Rengör/ställ in eller byt ut tändstif- tet. Motorn kör ojämnt. - Felaktigt inställd förgasarblandning. - Låt behörig kundtjänst ställa in för- gasaren. Ovanligt mycket rök. - Felaktig bränsleblandning. - Använd rätt bränsleblandning (för- hållande 40:1). Ingen eff ekt vid be- lastning. - Kedjan är trubbig - Kedjan är lös - Väss akedjan eller lägg på en ny kedja - Spänn åt kedjan Motorn stannar - Bensintanken är tom - Bränslefi ltret i tanken har positione- rats felaktigt - Fyll på bensintanken - Fyll på bensintanken komplett eller ändra på bränslefi ltrets position i bensintanken Otillräcklig kedjes- mörjning (Svärd och kedja blir varma) - Kedjeoljetanken är tom - Oljeinloppsborrningen är igensatt - Fyll på kedjeoljetanken - Rengör oljeinloppsborrningen/ren- gör styrskenans spår Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GC_PC_1335_I_TC_SPK7.indb 89Anl_GC_PC_1335_I_TC_SPK7.indb 89 18.07.2016 11:24:5718.07.2016 11:24:57S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Svärd, tändstift, luftfi lter, bensinfi lter Förbrukningsmaterial/förbrukningsdelar* Sågkedja Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GC_PC_1335_I_TC_SPK7.indb 90Anl_GC_PC_1335_I_TC_SPK7.indb 90 18.07.2016 11:24:5718.07.2016 11:24:57S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GC_PC_1335_I_TC_SPK7.indb 91Anl_GC_PC_1335_I_TC_SPK7.indb 91 18.07.2016 11:24:5718.07.2016 11:24:57HR/BIH
